Монтаж жесткого прямоугольного воздуховода

Для состыковки труб вентиляции друг с другом, с фитингами применяют разные соединительные приспособления. Самым популярным в данном вопросе считается фланцевый метод. Тут металлические уголки, шинорейки используются в качестве фланцев для пазов различного профиля. В форме угольника происходит их заделка.

На практике встречаются несколько способов:

1. Предмет необходимого сечения сначала изготавливают, а потом закрепляют при помощи сварки.
2. Распространенным считается вариант соединения частей канала благодаря антикоррозийным заклепкам. Они выглядят как специальные зажимы. На металлическую конструкцию в паз рейки шинной устанавливаются уголки жесткости с технологическими отверстиями для соединения болтами. Соединения между металлическими конструкциями герметизируют уплотнителем из резины от шести до восьми миллиметров. Можно использовать силиконовый уплотнитель. Если в вентиляционной системе будет теплый воздух, то в его конструкции применяется асбестовый картон.

Не везде благодаря болтам, шпилькам и гайкам достигается достаточная герметичность системы.

Если в устройстве структурной вентиляции давление не более 1000 Па, но размеры сторон конструкции велики, применяют зажимы в форме скобы:

• скоба более 900 мм при двадцати миллиметровых фланцах;
• скоба более 1100мм при тридцати миллиметровых.

При давлении более 1000 Па в системе необходимость в использовании скоб выглядит следующим образом:

• для 20-мм стыков используется от 700 мм;
• для 30-мм стыков применяется при ширине больше 900 мм.

На прямых участках конструкции, на стыках требуется меньше зажимов, чем на изогнутых и конусных поверхностях. После любого монтажа обязательно производите проверку.

Приточная и приточно-вытяжная модели вентилирования

Монтаж приточной вентиляции целесообразен в диаметрально противоположных условиях, когда доступ кислорода ограничен, а вытяжка полноценно функционирует. Подобная ситуация также не является редкостью и возникает достаточно часто. Виной тому новые металлопластиковые окна и двери, обеспечивающие 100% герметизацию помещения. В результате холодный воздух не может полноценно поступать внутрь квартиры, что крайне актуально с точки зрения энергоэффективности, но абсолютно не целесообразно по отношению к вентиляции.

Для увеличения циркуляции воздушных масс применяются приточные вентиляторы, для установки которых необходимо создание специальных сквозных отверстий, выходящих непосредственно на улицу. В них монтируется специальный приточный клапан или вентилятор, увеличивающий скорость и объем поступающего воздуха, а с другой стороны монтируются специальные жалюзи, позволяющие регулировать эти параметры.

Специальная приточная установка

Приточно-вытяжная система принудительной вентиляции в квартире устанавливается при общем нарушении распределения воздушных потоков. Иногда ее используют для улучшения функциональности существующей системы, которая не справляется со своими обязанностями. Однако, в большинстве случаев, эта модель подразумевает создание новых каналов, предназначенных под установку механического оборудования, и полную блокировку старых не действующих отверстий.

Оптимальные параметры микроклимата на рабочем месте

Чтобы рабочие условия были комфортными, нужно обеспечить правильное сочетание температуры, влажности воздуха и скорости воздушных потоков на рабочем месте.

Оптимальными метеоусловиями считаются: температура +20°С, влажность воздуха 40-60%, скорость воздуха 0,1-0,5 м/с, давление воздуха — 760 мм ртутного столба.

Замеры микроклимата производят на постоянном рабочем месте. Оптимальные параметры выведены для рабочей зоны, в которой сотрудник находится более 50% своего рабочего времени или более 2 часов непрерывно.

Также значения оптимальных параметров зависят и от времени года и от тяжести работ.

Оптимальные микроклиматические показатели выведены по тому, при каких условиях лучше всего функционирует организм человека. Такой микроклимат обеспечивает комфорт в течение всего 8-часового рабочего дня, при минимальном напряжении организма (когда нет ощущения холода или жары, нет потребности согреться, или охладиться, нет ощущения духоты или «сауны»).

Общеобменная система вентиляции

Общеобменная вентиляция используется тем или иным способом в моментах, если вопрос заключается в малом согласно меркам используемого здания числе вредоносных условий. Разделяет их в наиболее меньшей степени одинаково. В качестве присутствия этого метода вентилирования прибавочное очищение воздушных потоков никак необходимо.

Такого рода метод вентиляции гарантирует замен воздуха в помещении в целостном, формируя подходящие обстоятельства с целью деятельность персонала. Это может быть недостаток сквозняков, не нужных эффектов шума, пропадает звук свиста в пространствах окон, шум от ударов дверью и прочее. Данный тип справляется с вопросами удаления лишнего тепла, влажности и различных вредоносных элементов в вентилируемом пространстве

Наиболее такое устройство важно для больших индустриальных компаний, в том месте где воздушное пространство забито большим объемом пыли, грязищи и иных ненужных и вредоносных элементов

В том месте где очень мало происходит естественного замены воздуха, нужно применить принудительную вытяжную систему. В данной ситуации механическом виде применяется вентилятор, спец фильтр и многочисленные прочие конструктивные компоненты, разрешающие формировать хорошее пространство воздуха по всем требованиям деятельность.

Санитарные нормы температуры и влажности в доме.

Согласно санитарным нормам, влажность в помещении считается допустимой, если её уровень составляет 40–55%, при этом значение температуры окружающей среды находится в пределах 22–25 ℃. Люди, страдающие аллергией, астмой, кожными заболеваниями, ощущают снижение влажности, у них проявляются неприятные симптомы. Её избыток может нанести не только урон материалам, но и здоровью обитателей. На стенах, половицах, плинтусах появляется плесень, разрушаются строительные и отделочные материалы, люди вдыхают споры грибка, которые могут негативно проявить себя в дыхательной системе человека. Особенно опасна постоянная повышенная влажность в доме, где есть маленькие дети.

Микроклимат в квартире или частном доме напрямую зависит от материалов, которые были использованы при возведении здания, а также от технологии строительных работ. Если в одних помещениях требуется увлажнение воздуха, то в других, наоборот, осушение. Снижение влажности может понадобиться в отдельных комнатах, например, ванной, кухне, чтобы предотвратить появление грибка и порчу материалов. В таких апартаментах устанавливается осушитель воздуха для квартиры. Его выбирают в зависимости от площади, на которой он будет работать. Прибор устраняет имеющуюся проблему и препятствует появлению конденсата на окнах и плесени на стенах.

Проектирование

При обустройстве в офисе вентиляционной системы своими руками можно подобрать и установить декоративные решётки, а вот составление проекта и его техническое выполнение лучше доверить специалистам, если вы хотите получить желаемый эффект в полном объёме.

Проектирование включает в себя следующее:

• Расчёт тепловых притоков отдельно для каждой комнаты с учётом архитектурных особенностей здания.
• Расчёт мощности вентиляции, которая определяется интенсивностью создаваемого воздухообмена.
• Схему всех коммуникаций в аксонометрическом виде.
• Расчёт аэродинамики воздуховодов, который позволит определить оптимальные размеры вентиляционных каналов и возможные потери давления в системе.
• Подбор полной комплектации необходимого оборудования для обеспечения эффективной и бесперебойной работы вентиляции.
• Расчёт требуемого обогрева приточного потока.
• Составление сопутствующей документации.

При этом ещё важно определиться с такими важными моментами, как:

Размещение вентиляционного оборудования. В идеальном случае для этого создаётся специальная венткамера.

• Конфигурация и месторасположение каналов.
• Потребляемая мощность используемого электрического оснащения.
• Потребность и размещение дренажной системы.
• Возможность и особенности осуществления доступа к приборам после окончания монтажных работ.
• Возможность внесения изменений и модификаций в конфигурацию системы.

Для создания профессионального проекта вентиляционной системы в офисе, специалистам-проектировщикам потребуются также различные схемы и чертежи, которые будут использоваться для планировки будущей коммуникации. Наиболее важными для проектирования документами такого типа являются:

• Проект системы естественной вентиляции созданной в офисе на этапах строительства офисного центра.
• Архитектурный план объекта с указанием мест монтажа дверных проемов и окон.
• Схема внутренних помещений офиса с обозначением всех рабочих мест, мест установки мебели и оборудования.

​

Классификация систем вентиляции

Системы классифицируют по разным критериям:

• способу подачи;
• назначению;
• способу воздухообмена;
• конструктивному исполнению.

Тип вентиляции определяют на этапе проектирования строения

При этом принимают во внимание как экономическую так‚ и техническую сторону а также санитарно-гигиенические условия

Виды вентиляционной системы по способу подачи

Если базироваться на способах подачи и изъятия воздуха из помещения можно выделить 3 категории вентиляции:

• естественная;
• механическая;
• смешанная.

Выполняют проектирование вентиляции, если такое решение способно обеспечить воздухообмен‚ соответствующий установленным нормам.

Когда вентиляция естественного типа не удовлетворяет требования санитарно-гигиенических нормативов, выбирают второй вариант — механический способ активации воздушной массы.

Если возможно в добавок ко второму варианту вентиляции частично использовать первый‚ в проект закладывают смешанную вентиляцию.В жилых домах приток воздуха происходит через окна, а вытяжное оборудование располагают на кухне и в санитарной комнате

Поэтому важно наладить между помещениями хороший воздухообмен

Вентиляция смешанного типа. Применяют ее, когда естественная вентиляция не может быть единственным вариантом. Для качественного воздухообмена в помещениях с очень загрязненным воздухом устраивают механическую вентиляцию

Виды вентиляции по назначению

Исходя из назначения вентиляции‚ выделяют рабочие вентиляционные системы и аварийные. Тогда как первые должны постоянно обеспечивать комфортные условия‚ вторые вступают в работу только при отключении первых и наступлении чрезвычайной ситуации, когда нарушены стандартные условия жизнедеятельности.

Это внезапные сбои, когда  происходит загрязнение воздуха ядовитыми испарениями‚ газами‚ взрывоопасными‚ токсическими веществами.

Виды систем вентиляции для всех типов помещений почти одинаковы. Изучив все их виды и взвесив все достоинства и недостатки‚ можно выбрать оптимальный вариант для конкретного здания

Аварийная вентиляция не рассчитана на подачу свежего воздуха. Она только обеспечивает газоотвод и не допускает, чтобы воздушная масса с опасными веществами‚ распространилась по всему помещению.

Вентиляционные системы по способу воздухообмена

По этому критерию выделяют системы вентиляции общеобменные и местные. Первая должна обеспечивать весь объем помещения достаточным воздухообменом с поддержанием всех необходимых параметров воздуха. Дополнительно она должна удалять избыток влаги‚ тепла‚ загрязнений. Воздухообмен может осуществляться как по канальной, так и бесканальной системе.

Общеобменная приточная вентиляция снижает уровень концентрации вредных веществ, оставшихся после работы местной и общеобменной вытяжной системы вентиляции

Предназначение местной вентиляции — снабжение чистым воздухом конкретных мест и удаление загрязненного с тех точек, где он образуется. Как правило, ее устраивают в больших помещениях с ограниченным числом работающих. Воздухообмен происходит только на рабочих местах.

Разделение систем по конструктивному исполнению

Исходя из этого признака вентиляционные системы делят на канальные и бесканальные. Системы канального типа состоят из разветвленной трассы‚ состоящей из воздуховодов по которым транспортируется воздух. Установка такой системы целесообразна в больших по объему помещениях.

Когда каналы отсутствуют‚ систему называют бесканальной. Примером такой системы служит обыкновенный вентилятор. Существует 2 вида бесканальных систем — потолочные и прокладываемые под полом. Бесканальные системы более просты в исполнении и потребляют меньше энергии.

Нарушение параметров воздухообмена

Если вы видите запотевшие без особых окна, чувствуете затхлый запах или считаете, что кислород словно перекрыт, вполне возможно, что вентиляционная система либо неправильно спроектирована, либо необходимо срочно провести ее техобслуживание.

Проверка работоспособности вентиляционного оборудования проводится строго по нормированным правилам, а не при помощи распространенного метода в виде горящей спички

Для жителей МКД следует не медля обратиться в обслуживающую организацию, чаще всего это УК, с заявлением, что есть подозрение на нарушение функционирования вентиляционного оборудования. На основании этого заявления к вам должен явиться специалист для осмотра.

Если УК никак не отреагировала на жалобу либо речь идет о другом здании, имеет смысл попробовать пожаловаться в Роспротребнадзор, Жилинспекцию, Санэпидемстанцию за проверкой.

Системы принудительного типа

В современном домостроении для герметизации оконных и балконных проемов применяют пластиковые и металлопластиковые конструкции. Стеклопакеты из полимеров и алюминия прочнее, чем древесина, однако зачастую полностью перекрывают естественные каналы поступления свежего воздуха.

Двери также плотно примыкают к полу, делая помещения абсолютно герметичными. Поступления воздуха не происходит, а при отсутствии эффективной приточной системы и вытяжная становится бесполезной.

Чтобы решить проблему доступа свежего воздуха во все квартиры, в элитных жилых домах устанавливают специальное оборудование – приточно-вытяжные установки.

Пример монтажа приточно-вытяжной системы в многоквартирном здании. Внизу, в подвале или цоколе, устанавливают приточное оборудование с фильтрацией и подогревом воздуха, на крыше – чиллер и вентилятор

Система приточно-вытяжной вентиляции довольно сложная, а для монтажа ее отдельных элементов потребуется выделить место в подвале (подогрев приточного воздуха) и на крыше (вентилятор и чиллер).

В отличие от естественной вентиляции, побудительная является энергозависимой. Кроме того, она состоит из комплекта сложных устройств, управление которыми производится с одного пульта.

ШУВ устанавливают рядом с приточным оборудованием, в подвале, а доступ к нему имеет только квалифицированный обслуживающий персонал.

Можно сказать, что в жилых многоэтажках присутствуют все три типа вентиляции, причем естественная является наиболее распространенной, а установка принудительной или комбинированной системы пока ограничена.

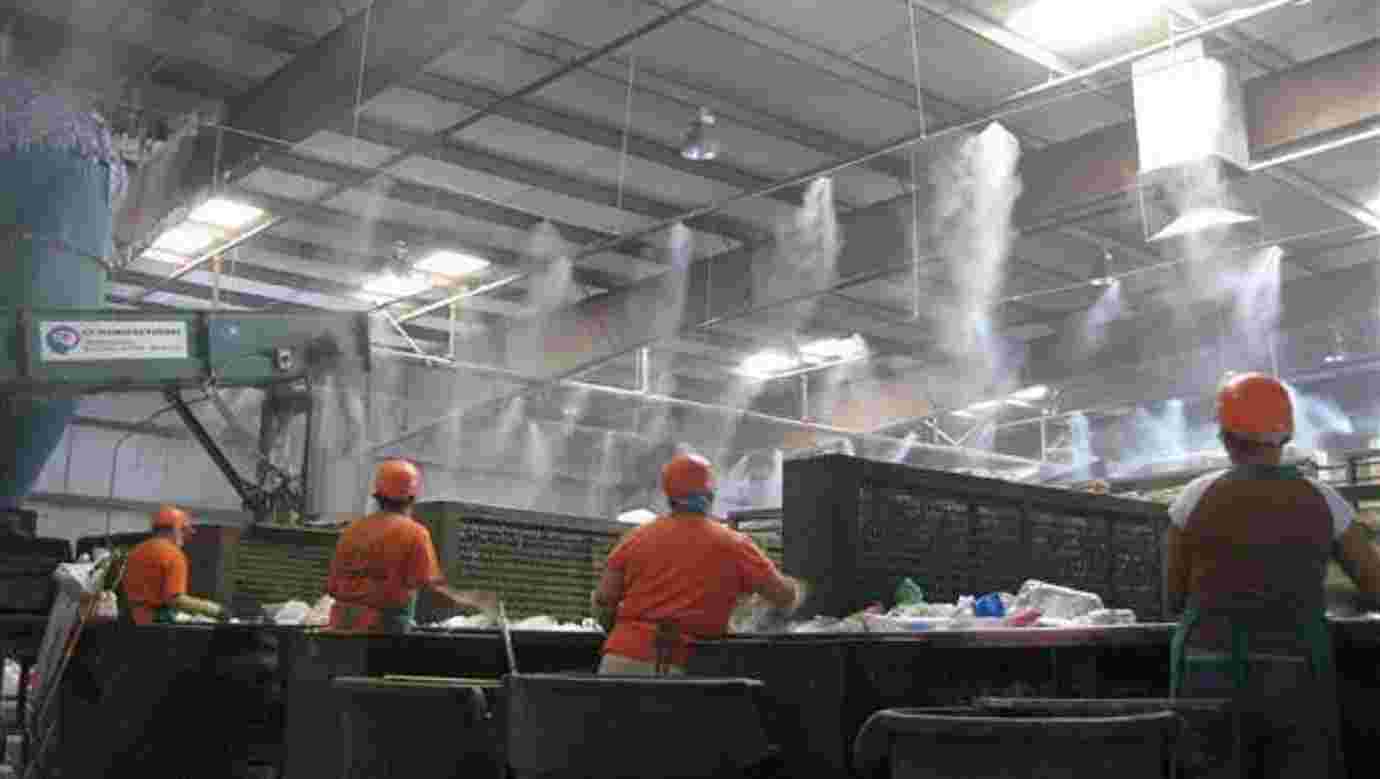

Микроклимат рабочих мест производственных помещений

Определение параметров микроклимата проводится еще и с учетом сложности и интенсивности производимых работ.

Нормы микроклимата на производстве должны жестко соблюдаться

Таблица 1. Категории производственных помещений в зависимости от интенсивности работы, выполняемой в них

Категория I а.	Работы с интенсив­ностью энерготрат до 120 ккал/ч (до 139 Вт)	Сидячая малоинтенсивная работа (офисная работа, швейное производство, предприятия точного машиностроения и тд).
Категория I б.	Работы с интенсив­ностью энерготрат 121-150 ккал/ч (140 -174 Вт).	Работы сидя и стоя, где работник может ходить (предприятия связи, полиграфия, различные производства).
Категория II а.	Работы с интенсив­ностью энерготрат 151-200 ккал/ч (175 — 232 Вт).	Работник постоянно на ногах, работа связана с перемещением  грузов и определенным напряжением (машиностроительные предприятия, ткацкое производство).
Категория II б	Работы с интенсив­ностью энерготрат 201 — 250 ккал/ч (233 -290 Вт).	Ходьба, перемещение тяжестей, умерен­ное физическое напряжение (различные цеха машиностро­ительных и металлургических предприятий).
Категория III	Работы с энерготратами более 250 ккал/ч (более 290 Вт).	Постоянные перемещещния тяжестей, большие физические усилия (цеха предприятий и другой тяжелый ручной труд).

Микроклимат на производстве оценивается как по оптимальным, так и по допустимым параметрам. Оптимальные параметры учитывают холодный и теплый период работы.

При соблюдении влажности в диапазоне 40-60%, в холодные месяцы года температура в производственных должна быть в диапазоне 21-24°С при скорости движения воздуха 0,1 м/сек (легкая работа), 17-21°С и интенсивности движения воздуха 0,2 м/сек (работа средней тяжести), 16-18°С при скорости воздуха 0,3 м/сек (тяжелая работа).

При той же влажности в теплый период года температурные показатели, соответственно, 22-25°С при скорости движения воздуха 0,1-0,2 м/сек (легкая работа), 20-23°С при скорости воздуха 0,3 м/сек (работа средней тяжести) и 18-20°С при скорости перемещения воздуха 0,4 м/сек (тяжелая работа).

Допустимые параметры менее жесткие. Оптимальные и допустимые параметры сведены в таблицу 2.

Таблица 2. Оптимальные и допустимые параметры микроклимата в производственных помещениях в зависимости от степени тяжести выполняемой работы.

	Оптимальные параметры микроклимата	Допустимые параметры микроклимата
	Холодный период	Теплый период	Холодный период	Теплый период
Легкая работа	21-24°С 40-60% 0,1м/с	22-25°С 40-60% 0,1-0,2м/с	17-26°С До 75% 0,1-0,2м/с	19-30°С До 75% 0,1-0,3м/с
Работа средней тяжести	17-21°С 40-60% 0,2м/с	20-23°С 40-60% 0,3м/с	13-23°С До 75% 0,3-0,4м/с	15-29°С До 75% 0,2-0,5м/с
Тяжелая работа	16-18°С 40-60% 0,3м/с	18-20°С 40-60% 0,4м/с	13-20°С До 75% До 0,5м/с	13-28°С До 75% 0,5-0,6м/с

Несоблюдение установленных норм микроклимата считается грубейшим нарушением. Условия охраны труда подразумевают строгое соблюдение параметров микроклимата. При нарушении их сотрудники испытывают перегрузки, чаще болеют, нарушения норм микроклимата могут спровоцировать возникновение профессиональных и хронических заболеваний. В силу соблюдения норм трудового законодательства, при нарушениях параметров микроклимата на производстве предприятие может быть закрыто до устранения нарушений.

Вентиляция в помещениях с газовым оборудованием

Проектирование системы вентиляции, предназначенной для малогабаритных бытовых помещений с котлом или газовой плитой, не вызовет трудностей. С ним можно справиться самостоятельно.

Устройство вытяжной вентиляции

Действие вытяжной вентиляции направлено на удаление загрязненного воздуха из помещения.

Для ее установки потребуются следующие комплектующие: вентилятор, воздуховод, вентиляционная решетка.

В летнее время эффективность вытяжной системы вентиляции падает. Производительность ее можно увеличить посредством дополнительных зазоров в дверных проемах и открывая форточки для проветривания

Выбирая вентилятор, предпочтение рекомендуется отдать устройствам с обратным клапаном. Это обезопасит от проникновения внутрь помещения воздуха из вне.

Воздуховоды представляют собой трубу, изготовленную из ПВХ или других материалов. Диаметр ее должен совпадать с размером вентилятора.

Выбирая вентиляционную решетку, стоит обратить внимание, что сейчас в продаже есть множество моделей, отличающихся размером, исполнением, дизайном. Поэтому легко подобрать вариант идеально подходящий под стиль помещения

Приточная система рециркуляции

Приточное оборудование обеспечивает подачу свежего кислорода в комнату с газоиспользующими приборами. Главный элемент такой системы – приточная установка.

Ее функция заключается в подаче кислорода из вне. В момент прохождения через нее воздух фильтруется, подогревается или охлаждается, если устройство дополнительно оснащено рекуператором.

Для использования в бытовых нуждах подойдут установки невысокой мощности. Основное преимущество такого вида вентиляции – бесшумность и комфортность в эксплуатации. Самый простой экземпляр – приточный вентилятор.

Производительность приточной вентиляционной системы напрямую зависит от правильности расчетов, технических характеристик оборудования и особенностей конструкции помещения

Приточки делятся на следующие категории:

1. Электрическое устройство для проветривания. Обеспечивает не только фильтрацию поступающего кислорода, но и его подогрев.
2. Настенный приточный клапан. Может работать в автоматическом режиме и иметь дополнительную опцию фильтрации кислорода. Для монтажа потребуется сделать сквозное отверстие в стене здания.
3. Оконный приточный клапан. Может быть как механическим, так и автоматическим. Устанавливается в створку пластикового окна. Минус – вероятность обледенения при экстремально низких температурах.

Все перечисленные виды приточной вентиляции просты в сборке и эксплуатации. Установить конструкцию можно самостоятельно.

Дополнительные требования относительно приточной системы выдвигаются к помещениям, оборудованных пластиковыми окнами, закрывающимися герметично.

Требуемая мощность вытяжки рассчитывается по следующей формуле:

М = О х 10, где

O – объем воздуха, который рассчитывается следующим образом:

О = H х L х S.

H – высота помещения, L – длина, S – ширина.

Приточно-вытяжная система рециркуляции

Система смешанной вентиляции обеспечивает одновременный отток отработанного кислорода и поступление свежего внутрь помещения. Чаще всего используется в крупногабаритных объектах и домах, общая площадь которых превышает 100 м2 .

Установки, оснащенные рекуператором, позволят сократить расход топлива до 90% благодаря подогреву входящего потока воздуха.

Приточно-вытяжная вентиляционная система – наиболее рациональный тип, обеспечивающий правильный микроклимат в помещениях. Удаление отработанного воздуха должно осуществляться через бытовые помещения

Для удобства монтажа комбинированные системы могут иметь вертикальную, горизонтальную или универсальную ориентацию. Установка осуществляется после завершения штукатурки и шпатлевки стен, но перед монтажом потолочного перекрытия, так как вся инфраструктура будет спрятана под ним.

Как правило, в приточно-вытяжную систему входят следующие компоненты: клапан воздухозабора, очищающий воздушный фильтр, калорифер, рекуператор, блок охлаждения, наружная решетка.

Возможные варианты обустройства вентиляции в многоэтажках

Современная вентиляция в панельном доме обустраивается с одинарными вытяжными трубами. Из сантехпомещений, с каждого этажа на крышу идет своя труба. В таком варианте отсутствует возможность проникновения посторонних запахов и вся система функционирует равномерно и надежно.

Еще один неплохой вариант, когда все вертикальные каналы приходят в общий горизонтальный сборный коллектор, который располагается на чердаке. Воздух из него выходит на улицу через одну общую трубу.

Самым нестабильным способом можно назвать вариант, когда маленький канал–спутник из каждой квартиры входит в общую вентшахту. Такая схема вентиляции в панельном доме существенно дешевле в обустройстве и увеличивает жилую площадь, но постоянно приносит кучу проблем жителям. Наиболее часто встречающаяся — это перетекание различных запахов из одной квартиры в другую.

Вент. шахта с каналом-спутником

Лучшим вариантом вентиляции являются электромеханические системы принудительной подачи и вытягивания воздуха. Они применяются в современных новостройках, кроме низкобюджетных. Приточная установка такой системы находится в подвальном помещении или сбоку основного здания. Она подает отфильтрованный и подогретый, либо охлажденный, воздух во все комнаты и помещения. На крыше, в свою очередь, установлен вытяжной электровентилятор точно такой же расчетной мощности, как и приточный. Он призван удалять загрязненную смесь из квартир через вытяжки.

Это одна из примитивных схем устройства. Более сложная, которой можно оборудовать современный высотный дом, обустраивается с применением новых энергосберегающих технологий. Например, рекуператоры — устройства, позволяющие отбирать тепло или холод от вытягиваемого воздуха и отдавать его приточному.

Необходимые меры профилактики при работе с электроприборами

В настоящее время наверняка у каждой хозяйки имеется арсенал электрических приборов. Мало кто обходится без холодильника, электрочайника, утюга, тостера, микроволновой печи, миксера и прочих предметов, существенно облегчающих жизнь современной женщины. При долговременном пребывании в электромагнитном поле у человека может наблюдаться снижение иммунитета, появление головных болей. Он быстро устает, что через определенное время вполне может привести к появлению нервных и психических расстройств.

Негативное влияние на здоровье может оказывать принтер, который в процессе распечатки распыляет в воздухе мельчайшие частицы чернил, оседающие впоследствии на дыхательных органах. Поэтому профилактика заболеваний легких предполагает установку принтера в помещении, которое легко проветривается. Кроме того, при распечатывании желательно отойти от прибора. Уровень содержания вредных элементов в цветной краске выше, поэтому по возможности лучше выбирать чернила черно-белые.

Рекомендуемые меры профилактики — не включать в одно время все имеющиеся в квартире электроприборы.

И в завершение — об уличной обуви. Грязная обувь, на которой вполне возможно вместе с грязью и пылью принести в дом возбудителей какого-либо заболевания, тоже является объектом пристального внимания. Поэтому обувь, прежде всего, нужно хорошо вытереть перед входом в дом. Коврик для этого лучше выбрать из жестких материалов, например, из волокна кокосов. Для большей эффективности желательно протереть обувь мокрой тряпкой. Хорошая профилактика инфекций — это хранение обуви в специально приспособленном шкафчике или на полке для обуви, расположенной у двери.

Эксплуатационные требования

Проектирование, монтаж и установка систем вентиляции требуют соблюдение и эксплуатационных требований. К ним относятся те требования, выполнение которых в будущей работе системы обеспечивают более легкую ее эксплуатацию. Согласно эксплуатационным требованиям необходимо обеспечить возможность регулировать процесс воздухообмена в каждом отдельном помещении. При проектировании системы вентиляции одним из главных требований всегда является простота обслуживание и доступность элементов вентиляционной системы, в особенности, сложного оборудования, которое рекомендовано размещать сосредоточено, в минимальном количестве помещений. При этом необходимо обеспечить минимальную потребность в обслуживании и ремонте для всех элементов системы вентиляции. Вентиляционная система при кажущейся простоте, требует профессиональный подход к производству, установке и настройке

Важно не только качество изделий и оборудования системы, но и качество проектных, монтажных и пуско-наладочных работ. Только профессионалы, работающие на всех этапах, могут обеспечить эффективный воздухообмен

3 Описание приточной системы

Главной целью этого типа является подача нового воздуха в помещение. Чтобы устройство могло работать на должном уровне, в его конструкцию встраивают дополнительные элементы, например, фильтр или увлажнитель. Недостатком является невозможность забора воздушных масс. Комната не может полностью наполниться свежим воздухом.

В приточную систему входит вентилятор, который необходимо закрепить на фрамуги окна. Так в помещение попадает обновлённый воздух. Происходит нагнетание газов, которые вытесняют отработанные массы сквозь вытяжные отверстия.

Главным параметром вентилятора является его мощность. Она обуславливает скорость нагнетания нового воздуха в комнату. Технические характеристики напрямую зависят от протяжённости каналов. Кроме основного устройства, в системе есть такие элементы:

1. 1. Фильтры.
2. 2. Воздуховоды.
3. 3. Решётки.
4. 4. Нагреватели.
5. 5. Клапаны.
6. 6. Распределители.

Фильтры очищают свежие потоки от различных механических частиц, например, какого-либо мусора или насекомых. В зависимости от модели они могут быть грубой или тонкой очистки.

Нагреватели увеличивают температуру подающих потоков. Они подразделяются на электрические и водяные типы. Из дополнительных элементов в системе могут присутствовать следующие:

1. 1. Осушители.
2. 2. Средства автоматизации.
3. 3. Рекуператоры.
4. 4. Увлажнители.

Участок системы, куда будет поступать свежий воздух, должен быть в защищённом от пыли месте. Приточная камера располагается вблизи этого элемента. Такой тип воздухообмена подходит для любых объектов. Он может обеспечивать приток всему зданию или отдельной части помещения. Способен оптимизировать температуру. С помощью приточной системы можно создавать различные чистые зоны на производстве.

Вычисление потерь на трение

Прежде всего следует учитывать следует учитывать форму воздухопровода и материал, из которого он изготовлен.

Для круглых изделий, формула расчета выглядит так:

Pтр = (x*l/d) * (v*v*y)/2g

где

Х

– табличный коэффициент трения (зависит от материала);

I

– длина воздухопровода;

D

– диаметр канала;

V

– темп движения газов на определенном участке сети;

Y

– плотность перемещаемых газов (определяется по таблицам);

G

– 9,8 м/с2

Важно! Если в воздухораспределительной системе используются прямоугольные каналы, то в формулу необходимо подставить эквивалентный сторонам прямоугольника (сечения воздуховода) диаметр. Вычисления можно произвести по формуле: dэкв = 2АВ/(А + В)

Для перевода можно использовать и таблицу, представленную ниже.

Потери на местные сопротивления рассчитываются по формуле:

z = Q* (v*v*y)/2g

где

Q

— сумма коэффициентов потерь на местные сопротивления;

V

— скорость движения воздушных потоков на участке сети;

Y

– плотность перемещаемых газов (определяется по таблицам);

G

– 9,8 м/с2

Важно! При построении воздухораспределительных сетей, очень важную роль играет правильный выбор дополнительных элементов, к которым относятся: решетки, фильтры, клапаны и пр. Эти элементы создают сопротивление перемещению воздушных масс

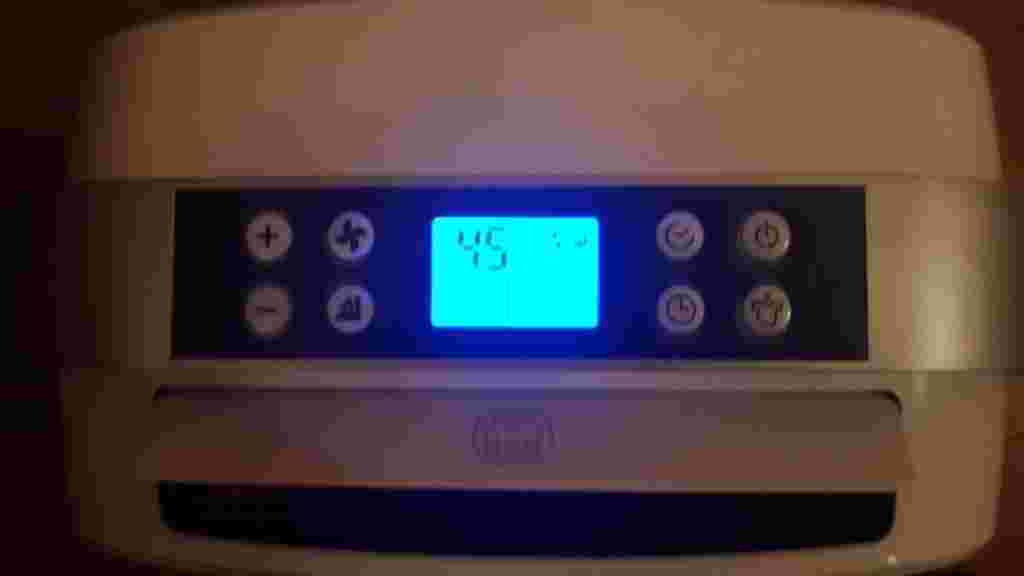

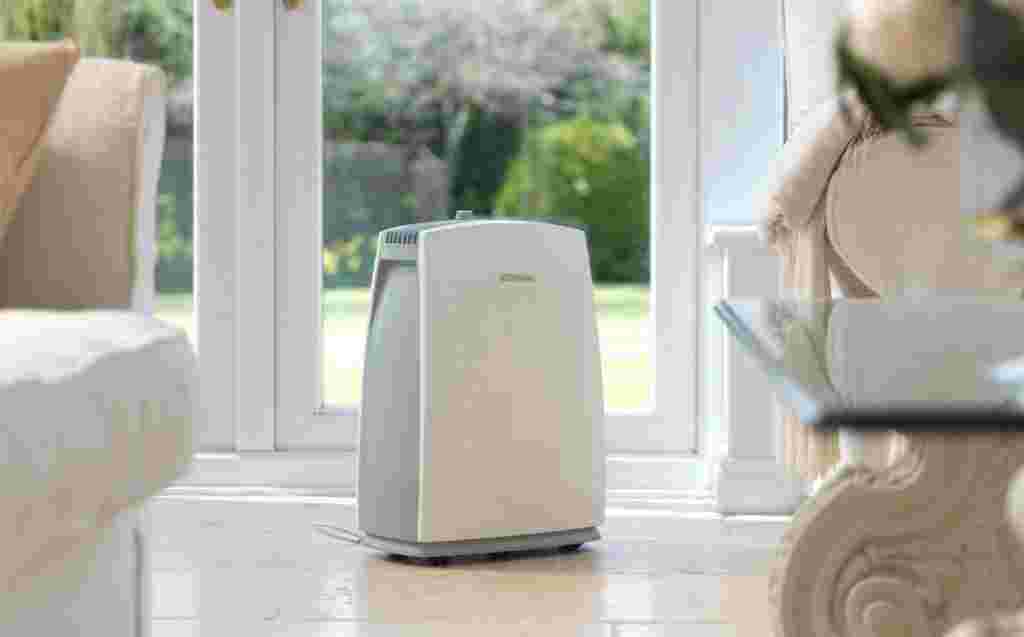

При создании проекта следует обратить внимание и на правильный подбор оборудования, ведь лопасти вентилятора и работа осушителей, увлажнителей, помимо сопротивления, создают и наибольший шум и сопротивление воздушным потокам

Рассчитав потери воздухораспределительной системы, зная требуемые параметры движения газов на каждом ее участке, можно переходить к подбору вентиляционного оборудования и монтажу системы.
