Разновидности вентиляционных схем в коттеджах

Как снизить шум механической вентиляции

Потенциально источником наибольшего шума является приточно-вытяжная установка, поэтому в первую очередь следует позаботиться о ее качестве и способе установки. Перед тем, как купить конкретную приточно-вытяжную установку, стоит проверить ее акустические параметры (акустическое давление, акустическая мощность), поскольку они определяют объем, а только затем установить приточную вентиляцию.

Значение акустического давления, измеренное на расстоянии от вентилятора, ниже акустической мощности, но воспринимаемый шум идентичен. Поэтому также необходимо проверить, на каком расстоянии от прибора определялось значение звукового давления. Обычно это 1, 3 или 5 м. Эту информацию следует искать в технических характеристиках устройства.

Полностью исключить шум, проникающий в корпус устройства в окружающую среду, невозможно. Однако его влияние может быть ограничено, если панель управления расположена вдали от комнат, где находятся люди, например, на чердаке, в пространстве между потолком и коньком, в подвале, гараже или другом вспомогательном помещении. Вы также можете спрятать его, но таким образом, чтобы не ограничивать доступ к нему, потому что он содержит элементы, которые необходимо время от времени чистить или заменять (фильтры) или ремонтировать (вентиляторы, нагреватели).

Чтобы шум и вибрации не передавались через конструктивные элементы здания, стоит разместить кондиционер на резиновых виброизоляторах.

Шум при установке также должен быть снижен. Их можно ограничить или исключить с помощью гибких соединений между сетью вентиляционных каналов и вентиляторами и приточно-вытяжной установкой, а также глушителями со звукопоглощающим материалом (минеральная вата толщиной около 50 мм), установленными на магистральном воздуховоде возле агрегата и на приточных и вытяжных участках. Демпфирование будет тем лучше, чем больше общая длина демпферов. Также им необходима звукоизоляция для прохождения вентиляционных каналов через перегородки здания. Между каналом и перегородкой необходимо разместить эластичный материал.

В установках с длинными каналами глушители можно заменить изолированными гибкими шлангами. Фрагменты таких воздуховодов, установленные непосредственно перед диффузорами и сразу за вытяжными решетками, также эффективно уменьшают шум слишком сильно закрытых заслонок. Однако они не могут быть длиннее 4 м.

К сожалению, невозможно отключить работу неправильно подобранных диффузоров или вентиляционных клапанов (диффузоров с регулируемым грибком). Если после монтажа выясняется, что звуки их работы слишком раздражают, чтобы их уменьшить, можно только увеличить акустическое поглощение помещения, например, обшив его стены звукопоглощающим материалом, застелив пол толстым ковром, а на окнах повесив тяжелые шторы.

Вентиляция частных домов: почему очень важно предусмотреть все нюансы?

В последние полтора десятилетия все больше жителей Санкт-Петербурга выбирают частные загородные дома в качестве постоянного места жительства. Условия мегаполиса лучше позволяют зарабатывать деньги, но постоянная жизнь в большом городе весьма утомительна и вредна для здоровья. Наслаждаться красотой природы, отдыхать в тишине вдыхая чистый воздух после рабочего дня, не переживать за здоровье своих детей — все эти преимущества дает жизнь в загородном доме.

Необходимо заранее позаботиться об установке вентиляции в доме, в котором вы планируете прожить не один год — ведь жизнь за пределами городских реалий тоже может и должна быть комфортной!

Проектирование вентиляции в доме

Проектирование вытяжной вентиляции или любой другой – это в первую очередь грамотное расположение воздуховодов. Проект составляется на стадии проектирования самого дома и является неотъемлемой частью общего проекта. Поэтому вентиляционные каналы, особенно вытяжные, закладываются сразу на стадии сооружения дома.

В первую очередь закладываются основные стояки в кухне, в ванной и туалете, котельной и других помещениях, оговоренных выше. Монтаж производят с подвала, то есть, труба вентиляции укладывается в фундамент дома и выводится в подвал с помощью отвода. То есть, ее устанавливают на стадии заливки бетонного раствора. Это, конечно, не строгое требование, потому что вариантов сооружения немало, просто это самый простой вариант.

В стадии проектирования необходимо учитывать объем воздухообмена, за счет чего подбираются сечения вентиляционных труб. Это важный момент, от которого зависит эффективность работы всей системы. Обязательно учитывается производительность вентиляторов и места их установки.

Осуществляем монтаж вентиляционных решеток и диффузоров

В качестве конечного распределяющего устройства нами применяются различные вентиляционные решетки или диффузоры, конкретное расположение и тип которых выбираются при согласовании дизайнерского проекта. Воздухораспределители применяются с устройствами, изменяющими направления воздушной струи, а также с устройством для регулирования расхода воздуха. В некоторых случаях для подачи большого количества приточного воздуха с низкой скоростью применяются низкоскоростные воздухораспределители, особенно актуальные при монтаже вентиляции в бассейнах. Это позволяет создавать наиболее комфортные системы вентиляции, исключающие возникновение сквозняков.

Выполненный монтаж вентиляционных решеток и диффузоров

Для чего нужна вентиляция в частном доме?

• Предметы мебели и техники быстро выходят из строя, если температурный режим значительно выше положенного. Система вентиляции позволяет продлить жизнь предметам интерьера и сохранить их в целости и сохранности на долгие годы.
• В каждом доме имеется погреб для хранения овощей и других продуктов. Комфортная температура позволяет продлить срок годности продуктов.
• В ванных комнатах при недостаточном проветривании появляется грибок, который трудно поддается удалению. Зачастую нужно делать полный демонтаж и заново делать ремонт. Правильная система вентиляции поможет устранить неприятные запахи в ванной комнате и избежать плесени.
• Вентиляции в кухонной зоне поможет избежать неприятных запахов и сделать воздух чище.

В доме с плохой системой вентиляции часто болеют дети и гибнут домашние растения, поэтому на этапе проектирования нужно разработать систему проветривания.

Типы систем вентиляции частного дома:

• наборные приточные системы — когда вентиляционное оборудование (вентилятор, нагреватель, фильтр, и т.д.) устанавливается последовательно в воздуховод.
• приточные вентиляционные установки — когда все вентиляционное оборудование (вентилятор, нагреватель, фильтр, и т.д.) устанавливается внутри одного шумоизолированного корпуса.

Самым экономичным вариантом с точки зрения потребления электроэнергии являются приточно-вытяжные вентиляционные установки с рекуператором (функцией утилизации тепла). Устройство, направляющее теплый вытяжной воздух на нагрев приточного, называется рекуператор. Существуют разные виды рекуператоров. Они расходуют до 90% меньше энергии на подогревание поступающего в помещение холодного воздуха, что существенно снижает затраты на потребление электроэнергии системой вентиляции.

Вытяжная вентиляция в частном доме — это система, позволяющая  удалять использованный воздух из помещений.

Кроме вентиляционного оборудования в систему вентиляции частного дома входят и воздуховоды, сеть которых доставляет подготовленный воздух во все вентилируемые помещения. Необходимым компонентом качественной вентиляционной системы, обеспечивающим бесшумность ее работы, являются глушители шума, которые устанавливают между конечными устройствами распределения воздуха и вентиляторами. Они прекрасно снижают шум, идущий по воздуховодам.

Часто вентиляционное оборудование размещают на чердаках, в подвалах или технических помещениях загородного дома. Именно там можно найти достаточно места для всех элементов.

Понятно желание многих клиентов усовершенствовать вентиляционную систему добавлением функции охлаждения воздуха в летний период. Это делается при помощи встроенного в систему притока воздуха охладителя, либо при помощи отдельных сплит-систем (кондиционеров). Кондиционирование дома может осуществляться с помощью как отдельной сплит-системы, так и мультисплит-системы, состоящие из 1 наружного блока и нескольких внутренних.

Проектирование вентиляции коттеджа

После того как будет выбран тип вентиляции, приступают к расчетам. Существуют компьютерные программы, готовые таблицы и онлайн-калькуляторы, помогающие вычислить длину и диаметр вентиляционных каналов, но можно и просто сделать чертеж на бумаге и сделать расчеты вручную.

В расчетах нужно руководствоваться Строительными нормами и правилами 2.04.05-91.

Самостоятельные расчеты будут иметь некоторую погрешность, поэтому если предполагается сложная схема, то лучше после ее составления посоветоваться со специалистом, который сможет указать на видимые дефекты проекта.

Фото:

В основу расчетов закладывают нормы воздухообмена для помещений различного назначения. Чтобы в доме жилось комфортно, воздух в нем должен смениться несколько раз в час.

Точный показатель зависит от назначения помещения. Так, на каждый квадратный метр жилой комнаты достаточно подавать 3 м3 воздуха в час.

В кухнях этот показатель выше — 6 – 8 м3, в туалетах — 8 – 10 м3/ч. Меньше всего требуется воздуха в кладовых — там достаточно одного кубического метра воздуха в час.

При невозможности сделать точные расчеты можно ориентироваться на следующие цифры: практика показывает, что в помещении площадью меньше 40 квадратных метров при естественной вентиляции достаточно сделать 12-ти сантиметровые вентиляционные каналы — они позволяют полностью сменить воздух в комнате дважды в час.

Если устанавливается система принудительного кондиционирования, то потребуется расчет мощности вентиляторов.

Для этого нужно найти объем каждой комнаты, умножить на кратность воздухообмена и просуммировать. Полученная цифра подскажет, вентилятор какой мощности потребуется.

При длинных и изогнутых каналах для предотвращения потери давления подбирают воздуходувы с 10 % превышением мощности.

Как рассчитывается система вентиляции:

• высчитывают воздухообмен для каждой комнаты и суммируют — это подскажет мощность установки;
• подбирают из таблиц диаметр приточных вентканалов;
• аналогично рассчитывают диаметр вытяжки, учитывая, что мощность вытяжной вентиляции должна быть несколько больше приточной (на 10 %) — это позволяет эффективно удалять из помещения отработанную атмосферу.

Далее на бумаге рисуется схема, на ней отмечают отдушины, входные и выходные каналы.

Примечание: отдушины проектируют над окнами, а вытяжные воздуховоды — в стенах кухни, ванной и санузла.

Задачи, решаемые при проектировании

Специалисты компании при проектировании вентиляции в помещениях загородного дома, коттеджа или любого другого объекта решают следующие основные задачи:

1. В первую очередь производится расчет воздухообмена по помещениям, в которых предусмотрена система вентиляции воздуха.
2. Второй задачей проектирования вентиляционной системы является проведение аэродинамического расчета, в результате которого определяются общий расход воздуха, подбираются размеры сечения воздуховодов по критериям подбора, и, исходя из этого, рассчитываются потери давления в системе воздуховодов.
3. Третьей задачей проектирования является проведение акустического расчета — расчет звукового давления на выходе из воздухораспределительного устройства.
4. На основании аэродинамических расчетов производится также детальный и окончательный подбор вентиляционного оборудования, определяются места размещения вентустановок и проведения трасс воздуховодов.

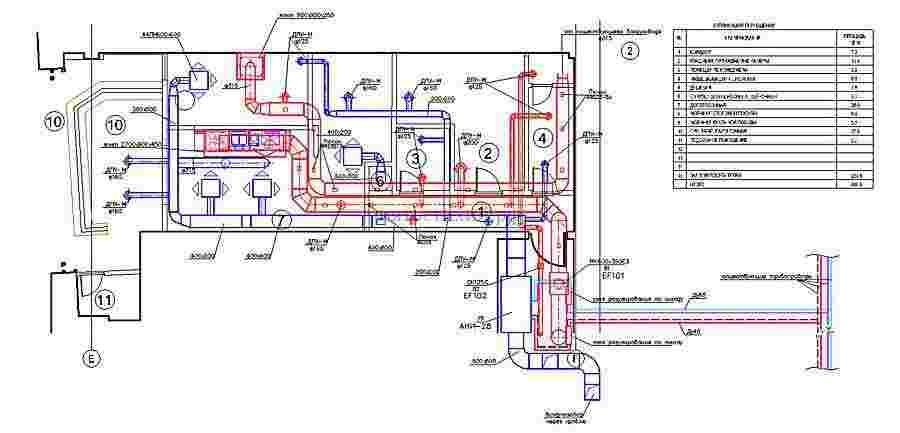

Приблизительно так выглядит спроектированная система вентиляции здания

Низкий шум и вибрации

Полученная в результате этих расчетов вентиляционная система проверяется на соответствие требованиям нормативно-технической документации по предельным значениям шума и вибраций. При несоответствии требованиям предусматриваются мероприятия по их снижению до требуемого значения.

Климат-контроль и энергосбережение

Созданная по нашим проектам вентиляция выполняет не только задачу обеспечения заданного воздухообмена в помещениях, но и позволяет производить климат-контроль в здании, а также учитывает работу систем отопления и кондиционирования. Возможность интеграции вентиляции с этими климатическими системами, а также с системой электроснабжения, заложенная еще на этапе проектирования, позволяет значительно снижать энергопотребление всего здания.

Интеграция

Наши специалисты в процессе проектирования вентиляции добиваются ее корректной интеграции с другими инженерными системами для обеспечения согласованной работы всего комплекса климатических и других инженерных систем. Спроектированная система может работать под управлением системы «Умный дом». В результате вы получаете современную управляемую систему вентиляции с функцией климат-контроля.

Видео ниже демонстрирует пример эскизного проектирования системы приточно-вытяжной вентиляции, а вернее — климатической системы в частном коттедже, включающей:

• функции климат-контроля,
• функции вентиляции и отопления с помощью внутрипольных конвекторов,
• элементы интеграции с системой отопления и охлаждения,
• видео показывает расположение основного инженерного оборудования, трасс воздуховодов и других инженерных коммуникаций на цокольном и 1-м этажах коттеджа, а также место монтажа приточно-вытяжной вентиляционной установки Swegon Gold.

Перспективные технологии

Этот девиз — «Мы работаем с технологиями, которые в будущем станут стандартами», — для нас не пустой звук. В процессе проектирования наша компания предлагает заказчикам только современные технологичные решения, которые будут актуальны в течение всего срока службы вентиляционной системы

Особое внимание уделяется нами применению энергосберегающих технологий. Для 90 % разработанных объектов наша компания применила энергоэффективные вентиляционные установки приточно-вытяжной вентиляции

Эргономика

Созданные нашей компанией вентиляционные системы очень эргономичны — устройства управления вентиляцией при проектировании располагаются в легкодоступных местах, что позволяет легко управлять климатом в помещениях.

Эстетика

Кроме соблюдения требований к эргономике, наши специалисты при проектировании вентиляционных систем выполняют также требования дизайнеров и архитекторов к эстетике, чтобы диффузоры и другие конечные устройства системы вентиляции без проблем вписывались в дизайн любого помещения в вашем доме, коттедже, квартире или офисе.

В процессе проектирования обязательно учитываются личные пожелания заказчика.

Классификация систем вентиляции

Системы классифицируют по разным критериям:

• способу подачи;
• назначению;
• способу воздухообмена;
• конструктивному исполнению.

Тип вентиляции определяют на этапе проектирования строения

При этом принимают во внимание как экономическую так‚ и техническую сторону а также санитарно-гигиенические условия

Виды вентиляционной системы по способу подачи

Если базироваться на способах подачи и изъятия воздуха из помещения можно выделить 3 категории вентиляции:

• естественная;
• механическая;
• смешанная.

Выполняют проектирование вентиляции, если такое решение способно обеспечить воздухообмен‚ соответствующий установленным нормам.

Когда вентиляция естественного типа не удовлетворяет требования санитарно-гигиенических нормативов, выбирают второй вариант — механический способ активации воздушной массы.

Если возможно в добавок ко второму варианту вентиляции частично использовать первый‚ в проект закладывают смешанную вентиляцию.В жилых домах приток воздуха происходит через окна, а вытяжное оборудование располагают на кухне и в санитарной комнате

Поэтому важно наладить между помещениями хороший воздухообмен

Вентиляция смешанного типа. Применяют ее, когда естественная вентиляция не может быть единственным вариантом. Для качественного воздухообмена в помещениях с очень загрязненным воздухом устраивают механическую вентиляцию

Виды вентиляции по назначению

Исходя из назначения вентиляции‚ выделяют рабочие вентиляционные системы и аварийные. Тогда как первые должны постоянно обеспечивать комфортные условия‚ вторые вступают в работу только при отключении первых и наступлении чрезвычайной ситуации, когда нарушены стандартные условия жизнедеятельности.

Это внезапные сбои, когда  происходит загрязнение воздуха ядовитыми испарениями‚ газами‚ взрывоопасными‚ токсическими веществами.

Виды систем вентиляции для всех типов помещений почти одинаковы. Изучив все их виды и взвесив все достоинства и недостатки‚ можно выбрать оптимальный вариант для конкретного здания

Аварийная вентиляция не рассчитана на подачу свежего воздуха. Она только обеспечивает газоотвод и не допускает, чтобы воздушная масса с опасными веществами‚ распространилась по всему помещению.

Вентиляционные системы по способу воздухообмена

По этому критерию выделяют системы вентиляции общеобменные и местные. Первая должна обеспечивать весь объем помещения достаточным воздухообменом с поддержанием всех необходимых параметров воздуха. Дополнительно она должна удалять избыток влаги‚ тепла‚ загрязнений. Воздухообмен может осуществляться как по канальной, так и бесканальной системе.

Общеобменная приточная вентиляция снижает уровень концентрации вредных веществ, оставшихся после работы местной и общеобменной вытяжной системы вентиляции

Предназначение местной вентиляции — снабжение чистым воздухом конкретных мест и удаление загрязненного с тех точек, где он образуется. Как правило, ее устраивают в больших помещениях с ограниченным числом работающих. Воздухообмен происходит только на рабочих местах.

Разделение систем по конструктивному исполнению

Исходя из этого признака вентиляционные системы делят на канальные и бесканальные. Системы канального типа состоят из разветвленной трассы‚ состоящей из воздуховодов по которым транспортируется воздух. Установка такой системы целесообразна в больших по объему помещениях.

Когда каналы отсутствуют‚ систему называют бесканальной. Примером такой системы служит обыкновенный вентилятор. Существует 2 вида бесканальных систем — потолочные и прокладываемые под полом. Бесканальные системы более просты в исполнении и потребляют меньше энергии.

Нормативная документация

Лично убедиться в соответствии проектных материалов установленным требованиям, без сомнения, важно. Но полагается еще пройти согласование в надзорных органах, хотя потребность в такой процедуре есть не всегда

От нее можно отказаться, если производится только реконструкция уже существующей вентиляции без принципиального изменения ее параметров. Обычно практикуется согласование всей проектной документации по строительству или ремонту в виде единого пакета. Отдельно подавать рабочие материалы по проектированию вентиляции на утверждение требуется только при отходе от общих проектных решений.

Если проект представляется на утверждение, он должен иметь строго определенную структуру и набор блоков. Их стандартный перечень является следующим:

• титульный лист, где приведено название, упомянут инициатор и исполнитель;
• техническое задание, в котором заказчик излагает все, что считает нужным реализовать, и здесь же описывается, как этого достичь;
• комплект чертежей в соответствии с требованиями к проектным схемам;
• поясняющий материал, в котором расписывают, какие вентиляторы поставят, какая будет мощность потока и какой кратности добиваются, как будет организовано управление;
• набор спецификаций на устанавливаемую аппаратуру;
• подтверждение согласования указанных материалов с дизайнерами и архитекторами.

Кроме этих материалов, пояснительный блок дополняется расчетами особого рода. В их число входят вычисления масштабов тепловых потерь, приходящихся на ограждающие элементы, и расчет аэродинамических параметров вентиляционного комплекса. Составлять все проектные материалы имеют право только структуры, числящиеся в зарегистрированных СРО. Так, по закону поддерживается постоянный взаимный контроль эффективности работы. Сейчас проектировщики обязаны использовать СП 60.13330.2012, а также выполнять все те нормы, отсылки на которые приведены в этом документе.

Нормативные акты предусматривают четкую границу между естественной и принудительной вентиляцией. Но вне зависимости от использования того или другого вариантов требуется обеспечить отслеживание малейших отклонений нормируемых показателей. Согласно официальным требованиям, механическая вентиляция должна ставиться только там, где нет возможности естественным путем обеспечить безопасность. Так, специальные вентиляторы помогают поддерживать нормальную температуру и влажность, если отвести их иначе нельзя. Согласно требованиям нормативных документов также полагается обеспечивать подпор воздуха на лестничных маршах и внутри шахт лифтов.

Если эти требования не выполняются, проект согласовать откажутся

При расчете естественной вентиляции нужно обращать внимание, прежде всего, на различие плотностей внешнего и внутреннего воздуха. Кратность воздухообмена должна соответствовать условиям в конкретном помещении

Если в жилом доме или в гардеробе хватает обновления воздушной среды 2–3 раза за час, то в лакокрасочных цехах, на нефтехимических производствах и так далее этот показатель должен быть в 5–6 раз выше. В любом случае нормативы предписывают соблюдать баланс при обмене воздуха: нельзя удалять его больше, чем закачивать внутрь.

Общая (иногда именуемая общеобменной – это равноценные названия) система призвана обеспечить воздухом здание в целом. Местными считаются те вентилирующие коммуникации, которые призваны снабжать воздухом отдельные зоны или обособленные рабочие места. Категорически запрещается пропуск общей вентиляции через ряд пожарных отсеков. Для любого из них она должна создаваться отдельно. А также запрещено слияние в одной ветви комплексов, обеспечивающих рекуперацию, и систем, в которых она не предусмотрена.

Нормативы предусматривают отбор мощности и основных характеристик всех компонентов с учетом кратности обмена воздуха, его потерь

Дополнительно обращают внимание на естественную подкачку за счет негерметичных стен. При анализе показателей обращают внимание только на те сведения, которые сообщаются самими предприятиями, изготавливающими оборудование

Нет смысла переплачивать за взрывозащищенные вентиляционные системы. Все равно они не нужны в жилых помещениях.

Вентиляция на чердаке

Правильная вентиляция избавит от глыб льда на чердаке и не даст сильного нагревания при прямых солнечных лучах. Это продлит срок службы крыши и избавит от дорогостоящего ремонта. Для холодных чердаков используются софиты в нижней части отвеса и карнизные продухи, установленные по вертикали. Для теплого чердака устанавливается вытяжной вентилятор. Он всасывает в себя теплый воздух и отводит его под кровлю.

Схемы монтажа холодного чердака

Экономным способом будет монтаж двух вентиляционные решеток, которые расположены параллельно друг другу. Для защиты от насекомых стоит позаботиться о приобретении противомоскитной сетки на решетки.

Схемы монтажа теплого чердака

Это более сложный вариант, который стоит доверить специалистам. Слои вентиляции располагаются между стропилами. Существует альтернативный способ паропроницаемыми мембранами, которые устанавливаются на утеплитель и пропускают влагу.

Рекомендации специалистов

1. Если нужна самая дешевая вентиляционная система без каких-либо сложных приборов, то выбирайте естественную. Правда, есть у нее пара недостатков: летом она практически не работает, зимой часто обмерзает.
2. Приточно-вытяжная схема – это большая длина воздуховодов часто со сложной разводкой вытяжного и приточного участков. Необходимо точно провести расчеты, чтобы выбрать вентиляторный блок. Сама сборка несложная, но монтажный процесс является трудоемким. Поэтому совет – не делайте монтаж своими руками, пусть этим занимаются специалисты.
3. Если решено организовывать вентиляцию дома своими руками, то лучше выбирайте стеновые канальные приборы или мини моноблочный шкаф.

Монтаж вентиляции с управлением

Для обеспечения раздельной регулировки количества приточного воздуха в конкретных помещениях на оконечных воздуховодах могут быть смонтированы специальные воздушные клапаны переменного расхода с сервоприводами. Применение подобных решений с переменным расходом воздуха для вентиляции позволяет снимать теплоизбытки в помещении свежим приточным воздухом.

Клапаны переменного расхода воздуха с сервоприводами

Управление вентиляцией с помощью этих клапанов осуществляется в зависимости от потребности с панелей управления, входящих в общую систему управления «Умный дом». В том случае, когда температура в помещении поднялась, и потребность в свежем воздухе высока, воздушные клапаны открываются, и в помещение подается больше свежего и прохладного воздуха. Таким образом, температура в помещении становится комфортной.

Сенсорные панели для управления вентиляцией

На сенсорных панелях управления в доме или коттедже можно выбирать режимы работы вентиляционной системы и задавать температуру свежего приточного воздуха.

Представленные материалы иллюстрируют некоторые особенности и основные этапы нашей работы по монтажу вентиляции. Познакомиться со всеми выполненными работами по монтажу вентиляционных и других инженерных систем можно в разделе «Объекты».
