Особенности дымников для кирпичных труб

Монтаж дымника на кирпичную трубу

При установке дымника в первую очередь необходимо учесть, что масса его внушительна (может достигать 70 кг). Поэтому, прежде чем устанавливать этот аксессуар, необходимо определиться с принципом крепления.

ОСТОРОЖНО!

Крепление дымника должно быть максимально надежным и устойчивым к порывам сильного ветра.

Иначе, если ветер сдует этот массивный элемент, то, в лучшем случае, он повредит кровельное покрытие, или же, что хуже — принесет вред здоровью детей, играющим во дворе, или прохожим.

Крепить верхушки труб можно:

• дюбелями с саморезами (если труба выполнена из облегченного кирпича);
• анкерами (если масса элемента значительна).

Крепление дымника саморезами следует производить к самому верхнему ряду кирпичной кладки трубы. Так как чаще выполняется исполнение трубы из облегченного материала, то сверлить отверстия под дюбель следует в цементных швах кладки. Диаметр сверла (как и дюбеля) должен быть 8 мм.

Монтаж дымника-флюгера

Чтобы не терять значительное время на соотношение отверстий в трубе и аксессуара, сверлить лучше по отверстиям в колпаке, уже надетом на дымоход. Для большей надежности рекомендуется обмакнуть дюбеля в цементный раствор перед их введением в стену.

Высверлив все отверстия и установив дюбеля, закрепить элемент саморезами.

Последовательность выполнения работ по монтажу кованого дымника анкерами:

• по размеру трубы собрать фартуки в форме короба;
• изготовленный короб надеть на трубу;
• на короб установить дымник с кронштейнами так, чтобы была возможность отметить на трубе и кронштейнах отверстия для сверления;
• просверлить в коробе необходимые отверстия (8,5 мм);
• в трубе высверлить по отмеченным местам отверстия под анкеры в 10 мм. Глубина вхождения не менее 3 см;
• в отверстия установить анкеры;
• на короб надеть крышку с кронштейнами;
• по соответствию отверстий закрепить элементы болтами.

ВАЖНО!

Трубы под анкерные крепления должны быть выполнены из плотных (не пустотелых) материалов.

Иначе тяжелая конструкция дымника не будет прочно закреплена.

В разрезе

Далее для защиты дымохода от влаги и законченности его оборудования монтируют кожухи, которые также несут декоративные функции.

Конструкции

Теперь посмотрим, какой возможно и как сделать дефлектор на дымовую трубу самостоятельно. Проще всего начинать с несовершенного дефлектора-зонта; его возможности гораздо шире, чем может показаться, а материалов и не очень сложной работы требуется немного.

На что способен зонтик

В климатических условиях РФ дефлектора-зонта на печную трубу чаще всего оказывается достаточно, тем более, что угара по его вине тоже не отмечено. Но – если дымник-зонт сделан правильно. Самая распространенная ошибка – колпак слишком высоко поднимают на стойках. Вернуть 100% исходную тягу это не поможет, но вероятность задувания в трубу резко возрастает.

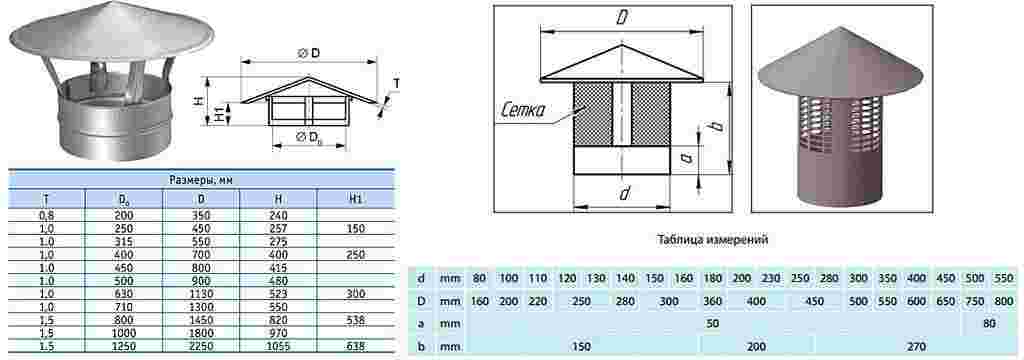

Правильные размеры дефлектора-зонта на дымовую трубу даны слева на рис. Для труб с просветом диаметром 100-200 они уменьшаются пропорционально, а затем величина H1 увеличивается в 1,3 раза для труб 150-200 мм и в 1,6 раза для труб 100-150 мм.

Размеры дефлекторов-зонтов для дымовой трубы и вентиляции.

Справа на рис. даны размеры незадуваемого дефлектора-зонта, но в условиях РФ такой лучше ставить на вентиляционную трубу естественной вентиляции, т.к. сетка быстро обрастает сажей или конденсатом дымовых газов, и тогда на нее очень хорошо налипает пыль.

Также не задувается, сохраняет исходную тягу и даже немного увеличивает ее двухэтажный дефлектор-зонт. Схема его действия дана на поз. 1 след. рис.:

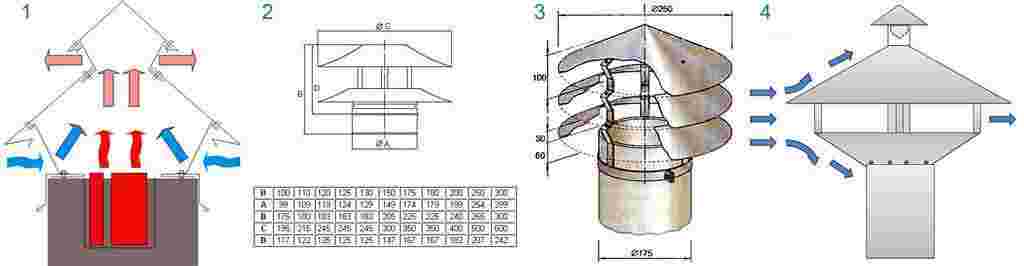

Модификации дефлектора-зонта на дымовую и вентиляционную трубу

Для дымоходов маломощных бытовых печей/котлов (прим. до 40 кВт) ее можно упростить, выполнив этажи одинаковыми, поз. 2. Каждый этаж – обрезанный вдвое по высоте конус Григоровича (см. выше); расстояние между этажами равно высоте этажа. Верхний этаж щипцовый, т.е. срезанная вершина конуса закрыта глухой крышкой. 3-этажный зонт на вентиляционную трубу (поз. 3) реже обмерзает и меньше засоряется, чем зонт с сеткой. Для труб 130-200 мм размеры меняются пропорционально. И, наконец, дефлектор Кирюшкина (поз. 3; все конусы – Григоровича) используется преимущественно как активно-пассивный – под малым конусом ставят маломощный дымосос на 12 В 100-200 мА.

ЦАГИ

Прежде чем браться за аэродинамически открытый дефлектор, посмотрим, как модифицируется под частный дом самый совершенный дефлектор ЦАГИ. Его исходная конструкция была рассчитана в первую очередь на промышленные объекты и затем на многоквартирные дома.

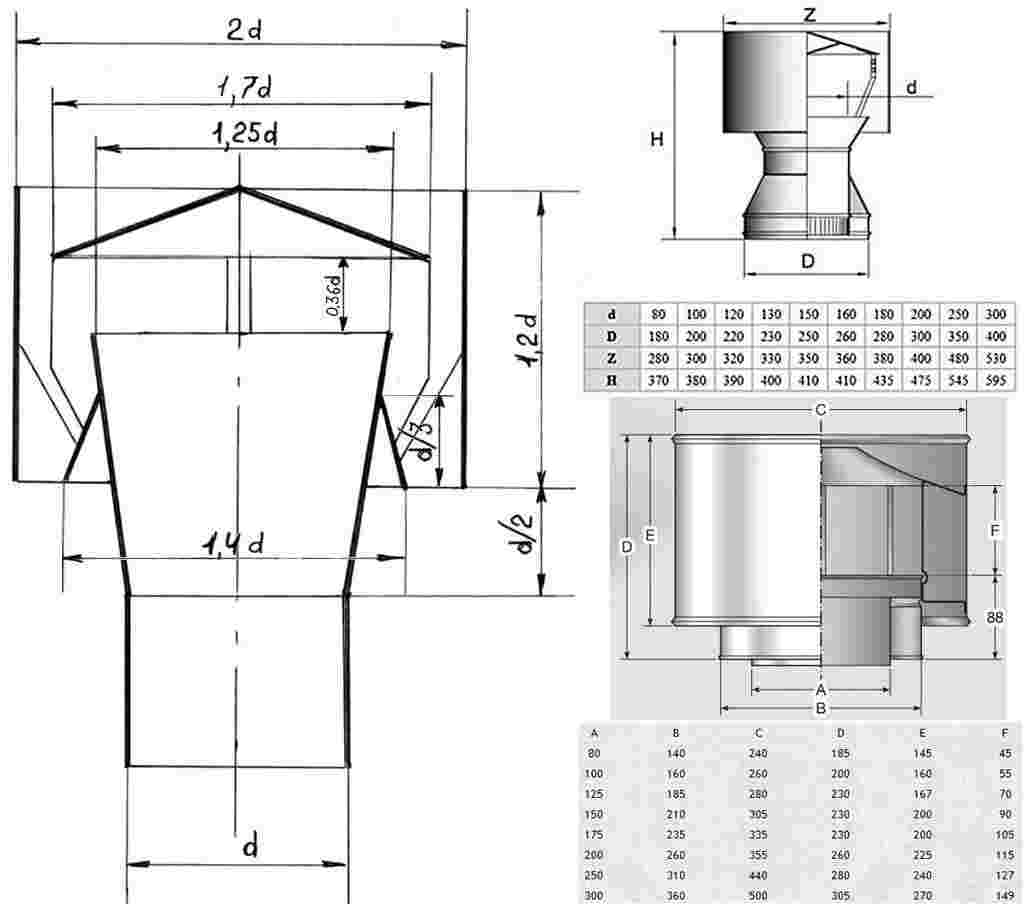

Чертежи 3-х вариантов дефлектора ЦАГИ даны на рис. Размеры исходного промышленного варианта приведены справа вверху. Не полностью, т.к. рассчитан он на прочную трубу и уж никак не на сэндвичевый дымоход. Для дымохода частного домовладения более подойдет работающий по такой же схеме дефлектор Ханженкова (слева на рис.). Он дает меньшую горизонтальную ветровую нагрузку и его можно вставлять в трубу, как описано ниже.

Модификации дефлектора ЦАГИ для дымовых и вентиляционных труб

А справа на рис. – размеры вентиляционного дефлектора ЦАГИ. Его можно из пассивного превратить в пассивно-активный, выкрасив обечайку черным кузнечным патом или др. краской, хорошо поглощающей тепловое излучение земли и окружающих дом объектов. Вентиляторы в отдушинах домовой системы вентиляции нужно, конечно, оставить, но включать их придется изредка. Как сделать своими руками дефлектор ЦАГИ, см. видео

Видео: дефлектор ЦАГИ из металлочерепицы своими руками

Что получается из конусов

Из дефлекторов открытого типа доступнее всего, и, по всему комплексу технических показателей, оптимален для частного домовладения дефлектор Вольперта-Григоровича. Хотя, сколько в нем на самом деле того и другого, знали только они сами.

Канонические (исходные из исследований ЦАГИ) пропорции дефлектора Вольперта-Григоровича даны на поз. 1 рис.:

Пропорции и размеры дефлектора Вольперта-Григоровича на дымоход

Слева – модификация под асбоцементную трубу, хорошо держащую продольные нагрузки, но хрупкую поперек. Увеличенная вдвое высота верхнего образующего тело вращения конуса дает большую подъемную силу, стремящуюся сорвать дефлектор с трубы, но тугой хомут удержит его на любом ветру. Для труб 130-180 мм по внутри размеры меняются пропорционально.

Форма и функциональность

Основные задачи крышки на дымоотводе:

• Увеличение воздушной тяги;
• Предохранение от случайного залетания птиц в трубу;
• Сохранение кладки дымохода;
• Защита от снега и дождя.

К сведению: применение колпака повышает коэффициент полезного действия дымоотвода почти на 20 процентов.

Навершия отличаются по геометрии форм и размеров. Их разновидности обусловлены стилем фасада дома и особенностями погодных капризов местности.

1. Зонт (крышка) – защищают трубу от проникновения дождя и снега. Могут быть изготовлены в форме флюгарки, плоского покрытия или щипцовой крышки.
2. Капельник – отводит влагу от стенок трубы и останавливает появление наледи.

Изготавливают колпаки из материалов, устойчивых к разрушительному воздействию погодных явлений. Это изделие закрепляется в очень труднодоступном месте, так что лучше не экономить, и приобрести нержавеющую сталь или листовую медь.

Некоторые особенности применения колпаков:

• Дефлектор в форме полукруга больше подходит для европейского дизайна;
• Зонт с плоским верхом будет органично смотреться на коттедже в стиле модерн;
• Флюгарка с установленным флюгером может быть оборудована заслонкой, которая заставит трубу эффективно работать даже при отсутствии ветра;
• Флюгарка со щипцовой вершиной способствует интенсивному проветриванию;
• Колпаки с подвижной крышей дают возможность легко чистить дымоотвод.

Назначение дымников

Дымник представляет собой сооружение в виде крыши либо верхушку трубы для дымохода, крепящуюся на колпаке. Это короб, который является связующим звеном дымника и трубы. Иногда так называют и сам защитный элемент трубы.

Оголовки похожи на квадратный либо прямоугольный шатер. Как выглядят дымники на трубы, фото покажет. Для чего предназначены эти элементы?

Они служат для предотвращения следующих проблем:

• выступают как защита от попадания внутрь трубы для дымохода птичьих гнезд, насекомых и другого мусора;
• продлевают эксплуатацию кирпичной кладки, оберегая ее от осадков;
• способствуют увеличению тяги в трубе для дымохода и помогают защитить от сильных ветров;
• преображают трубу дымохода, добавляя ей привлекательности.

Причины поломок и их устранение

Есть три вида работы и устранение поломок:

1. Профилактиктический ремонт
2. Капитальный ремонт.
3. Частичный ремонт.

Профилактика проводится для чистки от сажи. Помощь профессионала не нужна. Необходимо следить за всеми частями печи, чистить от сажи и пепла.

Печь дымит и плохо горит. Необходимо проверить тягу печи и подходит ли топливо для именно этой печи.

• Плохая отдачи тепла печи. Необходимо проверить, как плотно закрывается поддувало и дверца у топки, нужно использовать специальный жгут.
• Сильная тяга, будет весь жар уходить на улицу и прогреваться помещение не будет.
• Если будет хорошая тяга, то газы будут уходить через дымовую трубу, не будет образовываться угарные газы.
• Печь не прогревается. В дымовой трубе имеются трещины. Необходимо заделать трещины. Основной канал сужен, нужно суженный канал разобрать.
• Нет тяги. Очистить трубу с помощью гири. Если этим способом не удалось очистить, придется разбирать дымовую трубу, чтобы очистить ее. Если сажа от смолы, то необходимо развести в дымоходе огонь и таким методом очистить, также есть химические средства.
• Печь начинает дымить. Эта проблема возникает при постоянной топке печки. Нужно разобрать печь и отремонтировать внутреннюю кладку дымовой трубы. Засорился стояк. Необходимо разобрать дымовую трубу ближе к засоренному стояку и прочистить. От сильного ветра. Установить дефлектор.
• При возникновение мокрых пятен на трубе. Это образование конденсата. Обделать трубу стекловатой, нельзя топить печь сырыми дровами или топливом, сделать топливник более большим, всю дымоходную трубу сделать намного короче.
• Если после того, как долго топили печь и все равно она не нагревается, необходимо очистить дымовую трубу от сажи.
• Если появляются трещины, то нужно замазать раствором глины.
• После того, как долгое время не топили, пропадет тяга. Это означает, что в трубе стоит холодный воздух. Необходимо поджечь листок бумаги, и будет снова тяга.

Где?

Далее определяемся с местом расположения дачи. Для начала выберите удаленность от города. В этом радиусе просмотрите дачные поселки. Не лишним будем проехаться по всем им, чтобы найти именно тот, в котором Вам хотелось бы отдыхать

На что обратить внимание, выбирая дачный поселок?

Экология. Осведомитесь как обстоят дела с чистотой воздуха, воды и вообще какова экологическая ситуация в данном месте.

Живописность

Вы ведь хотите, чтобы глаз отдыхал и радовался, находясь на даче? Тогда обратите особое внимание на то, насколько живописны окрестности поселка.

Инфраструктура поселка. Магазины, почтовое отделение, медицинский пункт

Все это может Вам пригодиться не зависимо от того как надолго Вы приедете на дачу.

Наличие централизованного вывоза мусора, как часто чистятся дороги зимой.
Текущая ситуация и перспективные планы градостроительного развития территории места, где находится этот участок. Не намечается ли в ближайшее время где-то неподалеку строительство нового мусороперерабатывающего завода.

Транспортное сообщение. Даже если у Вас есть машина и Вы собираетесь на ней приезжать на место отдыха, все же будет не лишним узнать, как часто в поселок ходят рейсовые автобусы. Ведь машина может и сломаться, а добираться до города придется.

В чем отличие зонта от флюгарки, колпака, оголовка и дымника

Дымник, флюгарка, колпак, зонт и оголовок – достаточно простые и испытанные временем защитные конструкции для воздушных выходов на кровле. Стальные, медные, алюминиевые, пластиковые и титан-цинковые доборные элементы при правильном обустройстве эксплуатируются на протяжении десяти, а иногда и более лет, обеспечивая комфортное и безопасное проживание:

• колпаки – общее название элементов, предотвращающих попадания атмосферных осадков и посторонних предметов в дымоход, а также несущих декоративную нагрузку;
• дымники – прямоугольные или квадратные декоративные колпаки, предназначенные для обустройства дымоходных и вентиляционных труб;
• зонты – представлены колпаками, отличающимися простотой конструкцией и предназначенными для круглых или квадратных труб;
• дефлекторы – колпаки на круглые трубы, отличающиеся достаточно сложной внутренней конструкцией для повышения тяги.

К категории сложных конструкций относятся также флюгарки – вращающиеся колпаки, направляющие выходящий дым исключительно в одну сторону, в зависимости от направления ветра.

ОБРАТИТЕ ВНИМАНИЕ!

Зонты используются для обустройства круглого или квадратного оголовка, но современными производителями помимо функциональности учитывается удобство эксплуатации, включая дополнение крышки дымовым рассекателем.

Выбираем сад и огород

Если значительный упор Вы будете делать на возделывание земли и выращивание культурных растений, то внимание нужно уделить следующим показателям:

• размеру участка;
• качеству почвы;
• близости грунтовых вод;
• наличию воды для полива.

Участок должен быть ровным либо иметь небольшой склон к югу или к юго-западу. Тогда деревья и растения будут получать максимальное количество солнечного света. Весной земля будет прогреваться быстрее, что позволит начать посевной сезон вовремя.

О качестве земли лучше спросить у соседей или осведомится у застройщиков, а в идеале — провести анализ почвы. Самый лучший вид почвы для дачного участка — суглинистый или супесчаный с водопроницаемой почвой. Глинистая, песчаная почва или неосушенный торфяник будут пригодны только после предварительной подготовки.

Для посадки плодовых деревьев грунтовые воды должны находиться на глубине не менее 1,5 м, для ягодных кустарников и овощных культур — не менее 1 м. Проверить близость грунтовых вод можно выкопав в разных местах несколько ям. Очень хорошо, если ваш участок примыкает к посадке или лесному массиву, особенно северной или восточной стороной. Это защитит его от холодных ветров.

Водоем вблизи участка повышает влажность воздуха, смягчает резкие колебания температуры и создает благоприятный для растений микроклимат. А небольшой прудик на самом участке будет не только полезен для полива, но и для освежающего отдыха. Однако стоит учесть, что такой участок может стоить дороже, чем безводный.

Определившись со своими пожеланиями и предпочтениями, Вы сможете без труда найти место для проведения своего летнего досуга на природе. Хороших Вам поисков, удачной покупки и солнечных выходных!

С добрыми пожеланиями, «Мольнар»

Самостоятельное изготовление грибка для трубы

В первую очередь следует подготовить расходные материалы и инструменты, в том числе:

• деревянную или резиновую киянку;
• металлический лист толщиной 10 миллиметров;
• маркер;
• ножницы для работ по металлу;
• линейку;
• металлический уголок шириной 50 миллиметров и длиной 1 метр;
• пару перчаток.

Перед началом работы нужно выполнить на листе картона чертеж и примерить заготовку.

Последовательность действий при изготовлении грибка на трубу вентиляции будет  следующей:

1. На металлическом листе отмеряют прямоугольник определенного размера и отрезают его.
2. Чтобы изготовить заготовку для крышки круглой формы со срезанным краем, нужно вырезать круг из прямоугольника и отрезать до центра уголок в 45 градусов.
3. Края пластины подгибают при помощи киянки.
4. Заготовке придают изгиб покатой формы. Для этого можно использовать угол рабочего стола или поверхность железного уголка.
5. Заготовку соединяют по линиям сгиба и обрабатывают киянкой.
6. Для устранения погрешностей формы, необходимо пройтись заготовкой по плоской поверхности. Теперь шапочка подготовлена.
7. Для основы также нужно вырезать прямоугольник. Чтобы знать его длину, снимают замеры с трубы и добавляют запасные несколько сантиметров. Торцы заготовки обрабатывают киянкой. Придают пластине цилиндрическую форму и соединяют концы.
8. Из остатков металлического листа делают 3 – 4 ножки, складывая отрезки вдвое. На их концах просверливают дырки, потом ножки снизу загибают.
9. В шапочке с равными промежутками просверливают дырки и заклепками прикрепляют ножки.
10. Примеряют шапочку к основе и при помощи маркера отмечают места для заклепок. Просверлив дырки, скрепляют конструкцию грибка заклепками.

Прежде, чем приступать к окончательной сборке, необходимо убедиться в ровности шапки, поставив конус на максимально ровную поверхность. Перед покраской изделия, до того, как соединять элементы, заготовку зачищают, грунтуют, покрывают антикоррозийным средством. Красящий состав для наружных работ наносят в 2 – 3 слоя.

Как правильно подобрать лучший туалет для частных домов без водопровода

Туалет в таком случае располагают в отдельном строении на улице, над выгребной ямой или септиком, или в самом доме.

Важно! Для частных домов, в которых отсутствует подключение к водопроводной сети целесообразно выбирать такие же типы унитазов, которые используются на дачах

Унитаз с прямым выпуском без «колена»

Такая конструкция препятствует застаиванию в ней воды, а значит и неприятный запах вас не побеспокоит.

Для уличного туалета сантехническое изделие монтируется непосредственно над ямой для отходов жизнедеятельности.

Если туалетная комната обустроена внутри дома, необходима установка канализационной трубы, уходящей отвесно в пол, которая доставит стоки в септик. Также при выборе сантехники нужно учитывать ее вес.

Если он значительный, то возрастает риск того, что конструкция провалится в выгребную яму. Поэтому рекомендуется либо выбирать облегченные модели из пластика, либо устанавливать изделие из керамики на прочное основание.

Биотуалет для деревянного дома

Существует несколько разновидностей биотуалетов. Общая их особенность заключается в том, что отсутствует необходимость отвода стоков. При помощи различных веществ они перерабатываются в массу без запаха.

Разновидности биологических туалетов

• Аммонийный — полученную в результате пользования им массу можно выливать в яму для компоста, не нанося вреда природе.
• Формальдегидный — отличается высокой эффективностью переработки отходов, но опасен для окружающей среды.
• Биологический — разлагает продукты жизнедеятельности с помощью живых бактерий, превращая их в полезный для почвы компост.
• Торфяной — экологически чистый и недорогой в обслуживании вариант. После посещения такого туалета достаточно просто присыпать отходы торфом, он ликвидирует запах и запустит процесс переработки биомусора в перегной.
• Электрический — разделяют отходы на жидкую и твердую фракцию, первая отправляется в дренажную систему, а вторая измельчается в пригодный для удобрения порошок. Такие клозеты требуют подключения к электричеству для бесперебойной работы.

Вагонный металлический унитаз

Такой тип туалета наверняка знаком любителям путешествий по железной дороге.

Отличается он прямым типом выпуска и педальным механизмом слива

Также важной особенностью является наличие специального клапана, который не позволяет неприятному запаху проникнуть в помещение

В уличном строении такие модели лучше не использовать, так как они отличаются значительным весом.

А для установки внутри дома они вполне пригодны. Особенно хорошо вагонный унитаз впишется в стиль хай-тек.

Как подобрать форму и материал для дымоходного колпака?

Придумали колпак на трубу уже очень давно. Это решение позволяет не только придать дымоходу декоративные свойства, но и важные практические:

Самая главная и первая задача колпака на дымоход – защита последнего от внешних природных явлений: снега, дождя, сильного ветра и излишней вентиляции. Второстепенная – служить дополнительным украшением крыши. Поверьте, фантазия современных дизайнеров, как никогда, поражает воображение! И некоторые шедевры домашнего и промышленного мастерства притягивают взгляд уже издалека.

Тем более, что каждая деталь может иметь свою форму, придавая при этом дымоходу особенно декоративный оригинальный вид. Но, какой бы формы вы ни изготовили колпак, главное, чтобы он защищал дымоход от осадков и ветра, не позволяя погодным условиям разрушить его стены. И при этом сам оказался долговечным на практике, ведь условия его эксплуатации просто-таки экстремальные!

Подбирать колпак на дымоход нужно в соответствии с диаметром отверстия и типом канала:

• если печь в доме отапливается газом, тогда колпак должен быть выполнен из хромоникелевой кислотостойкой жести;
• если топится камин, котел или печь твердым топливом или дровами, тогда лучше ставить не стационарный колпак, а съемный, чтобы тогда было легко проводить ревизию.

Всего классификации колпаков на дымоход нехитрая: с квадратным основанием или круглым, из черной или хромоникелевой жести, стационарный или откидной. Также немало сегодня изготавливается только колпаков вообще без основания – их закрепляют прямо на дымоходном канале. В России же наиболее популярны такие формы колпаков:

Имеет также значение архитектурная форма колпака:

1. Многоскатная флюгарка обладает отличной защитой от попадания в дымоход снега и прочих осадков.
2. Дымник с флюгером смотрится особенно эффектно, на такой специально устанавливаются металлические фигурки предметов для животных.
3. Колпак с плоской поверхностью чаще всего устанавливается для зданий в европейском стиле.
4. Становится также популярным колпак с открывающейся крышкой, которая помогает производить беспрепятственно профилактику и обслуживание дымохода.
5. И наконец дефлектор, который оснащен открывающимся вентиляционными отверстиями, призван значительно улучшить тягу.

Если вы заметили, колпаки на дымоход используются не всегда. Например, в местностях, где почти нет ветра и редко бывают осадки, колпак и вовсе отсутствует на дымоходе. Но для российских широт с соответствующим климатом такой кровельный элемент необходим.

Преимущества установки дымника

Положительный эффект зонта, поставленного на вентиляционную или дымоходную трубу, будет следующим:

внутрь перестанет попадать дождевая влага или снег;
зонт с ветрозащитой для дымохода избавить от задувания дыма и отработанных газов обратно в комнату;
внутри дымоходного канала птицы не совьют гнездо, туда не залезут мыши или иные вредители;
кирпичная кладка трубы дольше останется целой;
конструкция необычной формы или цвета украсит крышу, что особенно важно, если труба портит вид;
выбрав подходящий дефлектор, можно усилить тягу, КПД отопления;
чистить дымоход понадобится реже.

Если колпак размещается над трубой, установленной для отвода запахов из дачного туалета, септика или канализации, то за счет усиления тяги вентиляция станет более эффективной.

Разновидности дымников, колпаков на дымоходы по их конструктивным особенностям

Дымники различают не только по материалам, но и по конструктивным особенностям.

Стандартный дымник напоминает по внешнему виду маленький домик, закрепленный над дымоходом.

В наше время часто можно встретить дымники иных форм, демонстрирующие новые декоративные решения и имеющие некоторые технологические преимущества.

Новые архитектурные формы зданий диктуют новые решения флюгарок. На крыше дома, построенного в стиле модерн, отлично будет выглядеть зонт с плоской крышкой. Европейский стиль здания предполагает использование колпака с навершием в виде полусферы.

Другие типы дымников:

Применяются также дымники с многоскатными крышами. Они обеспечивают наиболее эффективное проветривание и предотвращают накопление снега зимой.

Дымники с флюгерами

• Пользуются популярностью и дымники, оснащенные флюгером, который может иметь форму фигурки животного или же древнего божества.
  Выбор остается за хозяином дома и зависит от общего стилевого решения здания.

• Встречаются и дымники, отличающиеся меньшей декоративностью, но обеспечивающие больше удобств в эксплуатации.К ним можно отнести модели с открывающейся крышкой. Такая конструкция позволяет значительно упростить работы по чистке дымохода.

• Практичными являются и дымники, обеспечивающие выпуск трубы газохода, имеющие вентиляционное отверстие, которое позволяет продуктам горения свободно выходить.
• В домах, где печи отапливаются дровами и торфом, а при строительстве кровли были использованы горючие материалы (тростник, гонт, дранка и т.п.), при монтаже дымников нужно предусмотреть искроулавливатели.
  Проблема вылета искр встречается и в мангалах. Этому способствует небольшая (до трех метров) высота дымоходов. Искроулавливатель имеет вид сетки с ячейками 5х5 или 6х6 мм, изготовленной из нержавеющей стали, закрепленной на металлической рамке.
  Его монтируют в шахте дымохода или же по всему периметру дымника. Во втором случае будет несколько затруднена чистка дымохода.

Для печных, каминных и других дымоходных труб, имеющих короткий (до пяти метров) дымоход, хорошо подойдут дымники из жаростойких материалов (медь, нержавеющая сталь). Они также хорошо противостоят процессам окисления и коррозии, что обеспечит продолжительный срок службы.

В чём отличие дымоходного зонта от других защитных устройств

Защитную роль для дымоходов выполняют наряду с зонтами дымники , дефлекторы флюгарки, оголовок.

Зонты и дымники конструктивно практически не отличаются друг от друга. Оба устройства выполняют декоративную функцию, хорошо защищают вентиляционные каналы от засорения и дождевой воды. Зонты устанавливают на трубы круглого и квадратного сечения, а дымники –преимущественно на трубы прямоугольного сечения.

Более сложную конструкцию имеет дефлектор, предназначенный для круглых труб. Кольцеобразный кожух дефлектора обладает особым аэродинамическим свойством: ветер огибает его и создаёт разреженную атмосферу, что приводит к улучшению тяги.

Наиболее сложной в изготовлении является флюгарка. Изделие представляет собой вращающийся на подшипнике колпак, способный направлять дым в ту сторону, куда дует ветер. При этом наблюдается эффект увеличения тяги.

Цилиндрический оголовок в виде сопла отличается от зонта тем, что имеет отверстие в верхней части. Предназначен для дымовых труб в системах с газовыми и дизельными теплогенераторами.

Шаг третий: оцениваем участок

Вне зависимости от того, идет речь о старом садоводстве или о новом коттеджном поселке с участками для самостоятельного строительства, нужно обратить внимание на размер, форму и пропорции участка, его ориентацию по сторонам света, характер почвы. В новом массиве с живописным рельефом, где на выбор предлагаются разные варианты, в первую очередь смотрите те участки, что располагаются на возвышенности и имеют уклон в южную сторону

В новом массиве с живописным рельефом, где на выбор предлагаются разные варианты, в первую очередь смотрите те участки, что располагаются на возвышенности и имеют уклон в южную сторону.

Крайние участки – те, что граничат с лесом – обычно привлекают повышенное внимание. Но лес лесу рознь: это может быть и песчаный лесопарк с соснами, в котором приятно гулять, и труднопроходимые заросли

Последний вариант создает избыточную влажность, затенение, а в летнее время становится рассадником для мошкары.

Болотный камыш, а также сосенки и березки с неразвитыми кронами и кривыми стволами свидетельствуют о высоком уровне грунтовых вод и периодическом подтоплении территории. Впрочем, нюансов здесь много.

Размер участка часто имеет для потенциальных домовладельцев решающее значение. За просторным участком, если вы не намерены содержать садовника, ухаживать непросто, хотя для дачи 20 соток – вариант неплохой. В пригородных массивах, ориентированных на постоянное проживание и расположенных близ городской черты, качественные участки больше 12 соток – дефицит.

В демократичных коттеджных поселках, часто встречаются участки не то чтобы маленькие, но узкие (меньше 20 м в ширину): застройщики экономят на внутрипоселковых проездах. «Компактный» генплан накладывает ограничения на выбор проектов, но имеет и определенные плюсы для проживающих. Во-первых, меньше дорог нужно чистить зимой, во-вторых, идти пешком вдоль бескрайних соседских владений до ближайшего магазина или остановки транспорта – то еще удовольствие.

Еще один момент. Если девелопер экономит на ширине дорог – он обрекает будущих жителей массива на серьезные неудобства. Более или менее комфортная ширина проезжей части – 7 м. Такое значение позволяет беспрепятственно разъехаться, скажем, со спешащей на строительство бетономешалкой не выезжая на обочину. Тупиковые проезды должны давать возможность беспрепятственно развернуться, а еще лучше, если они оборудованы разворотными площадками. Но когда дачный массив находится на стартовой стадии освоения, а вокруг чисто поле с домиками на горизонте и изредка проезжающими машинами, потенциальные покупатели участков обычно не обращают внимания на подобные планировочные просчеты девелоперов.

При покупке участка следует обращать внимание на его ориентацию по сторонам света – лучше всего, когда узкие стороны выходят на север и юг. Хороший участок должен иметь уклон, но небольшой, предпочтительно – с понижением на юго-восток или на юго-запад

Это идеальный вариант: такие участки весной раньше освобождаются от снега. Северный склон в наших краях – вариант нежелательный. К слову, если вас интересует участок у реки или озера, имейте в виду, что на северных и южных берегах – разный микроклимат. Но интересный рельеф – это всегда повышенные затраты на освоение. А если перепад высоты больше 15% (1,5 м в высоту на 10 м в длину) – это уже скорее не интересный, а проблемный участок. В данном случае значительно возрастают расходы на строительство фундамента и, вероятнее всего, потребуются меры по дополнительному укреплению грунта.

Какой колпак выбрать?

Выбор конструкции колпака напрямую зависит от типа отопительного прибора — котел или печь, а также от материала, из которого изготовлен дымоход. Подходящий дымник для кирпичной печи и колпак для дымохода газового котла отличаются, это обусловлено различным КПД этих устройств и температурой дымовых газов.

Дефлектор для кирпичной печи

Конструкция дымохода в кирпичной печи может быть различной, но традиционно используется дымоход и труба из кирпича квадратного или прямоугольного сечения. С точки зрения аэродинамики такая конструкция трубы не очень хороша — в ней образуются завихрения, из-за которых ухудшается тяга. В ветреную погоду при низком атмосферном давлении тягу может вообще перевернуть, и весь дым пойдет в комнату.

Шероховатая поверхность кирпича создает прекрасные условия для осаждения копоти, сажи и пыли, кроме того, в летнее время в трубе могут скапливаться листья, мусор, птицы могут облюбовать их для устройства гнезда. Все это способствует быстрому зарастанию просвета трубы, ухудшению тяги вплоть до полного ее прекращения, при этом попытка растопить печь может привести к пожару.

Учитывая все названные причины, кирпичные трубы рекомендуется оборудовать колпаком, защищающим ее от попадания посторонних предметов и воды. Кроме того, особая конструкция колпака позволяет улучшить тягу и обеспечить ее устойчивость. Такие колпаки называют дефлекторами. Благодаря конструкции они создают разряжение в верхней части трубы и подсос воздуха из топочной камеры.

Видео: назначение дефлектора

Существует несколько проверенных временем и эксплуатацией модификаций дефлекторов, например, дефлектор ЦАГИ или Григоровича. Подробнее об их изготовлении своими руками сказано ниже.

Для твердотопливных котлов

Котлы на твердом топливе — угольные, дровяные и пеллетные, довольно часто используются для отопления домов. Дымоход твердотопливного котла обычно выполняют из нержавеющей двойной трубы типа «сэндвич» или из керамики. Их поверхность по сравнению с кирпичом более гладкая, тяга — устойчивая. Конденсат и осадки в правильно смонтированной в трубе стекают в конденсатосборник, не мешая дымовым газам проходить по дымоходу.

Наибольшее влияние на устойчивость и силу тяги в этом случае оказывает правильно выбранная высота трубы. Для угольных моделей котлов без принудительной тяги требуемая высота дымохода может достигать 8 метров, и монтаж такой трубы часто вызывает сложности.

Установка дефлектора позволяет снизить требуемую высоту на 15-25%, поэтому котлы, использующие антрацит или бурый уголь в качестве основного топлива, требуют установки на трубу колпака-дефлетора. Котлы на дровах и пеллетах работают аналогично угольным, на них также можно ставить колпак или дефлектор, закрытый сверху крышкой.

Исключение составляют пиролизные котлы с высоким КПД — до 92%. Благодаря почти полному сжиганию топлива и дожиганию горючих элементов дымовых газов температура дыма на выходе у них составляет 120-180 градусов, что может стать причиной появления большого количества конденсата. На нем быстро оседает сажа, а в морозы может появиться наледь. Из-за сужения просвета, часть дыма может попасть внутрь помещения, что вызовет отравление угарным газом.

По этой причине для твердотопливных котлов, использующих принцип пиролиза, рекомендуется ставить колпак с открытым соплом промышленного изготовления. Его конструкция защищает от попадания пыли и осадков, но не мешает выходу низкотемпературного дыма.

Колпаки для газовых и дизельных котлов

Аналогично пиролизным, газовые и дизельные котлы сжигают топливо почти полностью, в результате на выходе дым состоит из углекислого и угарного газа, соединений серы и паров воды. Температура дыма также невелика — 120-150 градусов. Конденсат, образующийся при эксплуатации газовых котлов, имеет кислую реакцию и весьма агрессивен. При длительной эксплуатации такой конденсат может вызвать быструю коррозию элементов котла и дымохода.

Учитывая эту особенность, для газовых и дизельных котлов также используют колпаки с открытым соплом. Использование дымников-дефлекторов в этом случае нецелесообразно, так как все газовое оборудование оснащено принудительной тягой, и искусственно созданное разрежение в трубе не нужно.
