Крепкий каркас – залог крепкого дома
Возможны две схемы строительства каркасного дома:
- сооружение стены на полу и последующая ее установка в вертикальном положении;
- сборка всех элементов сразу на месте.
Первый способ обычно используется на заводах по производству модулей каркасно-щитовых домов. В некоторых случаях сборка на полу легче, чем сразу на месте, но получившаяся конструкция будет иметь немалый вес, поэтому для ее поднятия и установки понадобиться несколько человек.
Собирать элементы сразу вертикально может даже один человек. Такой способ медленнее, но поможет избежать неточности в размерах – детали собираются «по-месту».
Для одноэтажных построек угловые стойки выбирают сечением 10х10 см. Если планируется еще один жилой этаж, то размеры увеличиваются до 15х15 см.
Промежуточные стойки должны быть по глубине, как и на углах, а шириной не менее 5 см.
Для расчета шага существуют специальные формулы, в которых учитывается нагрузка на конструкцию. Но на практике чаще всего шаг между стойками зависит от ширины утеплителя. Расстояние между ними должно быть на несколько сантиметров меньше утеплителя. Это обеспечит плотное прилегание к стойкам и сохранение тепла.
Крепятся стойки чаще всего при помощи металлических уголков – с каждой стороны по уголку. Возможно крепление с врубкой в нижнюю доску обвязки, но это может нарушить целостность всей конструкции.
Еще один старинный способ – крепление нагелем.
По диагонали через стойку просверливается отверстие до середины нижних досок или бруса – в него забивают деревянный штырь. Это обеспечивает надежное крепление, но такой способ тяжел в исполнении. К тому же если материал влажный, возможно усыхание нагеля и потеря жесткости.
В зависимости от типа наружной обшивки, делают постоянные или временные укосы. Если наружная часть будет обшиваться листовым материалом с достаточной прочностью – она придаст дополнительную жесткость конструкции и постоянный укос не потребуется.
Если отделочный материал будет наборным – сайдинг или вагонка, то потребуется установка постоянных укосов.
Лучшим вариантом будет монтаж четырех небольших укосов на каждую стойку – два сверху, два снизу.
Если используется пиломатериал меньшего сечения или хозяева дополнительно хотят утеплить угловые элементы, то возможно несколько вариантов:
- Для увеличения толщины к угловым стойкам прибивают две доски глубиной равной глубине стойки и шириной 5 см. После внешней отделки на угол набивается специальный наличник, который обеспечивает воздушный зазор между углом и доской наличника. Это позволит снизить теплопотери.
- Перед началом внешней обшивки монтируется контр-обрешётка которая будет удерживать гидроизоляцию. Обычно используется брус 5х5 или 5х4 см. 5 см – оптимальный размер для вентиляционного зазора между стеной и отделочным материалом. К контр-обрешётке крепится выбранный материал – вагонка, сайдинг, имитация бруса.
Утепление и настил пола
После того как основа под настил пола смонтирована, наступает время для утеплением пола. Его можно делать по-разному, с разными материалами. Покажем эконом-вариант — с плитами пенополистирола плотностью 15 кг/м3 (можно больше, меньше — нет). Он, конечно, неэкологичен, но единственный не боится влаги и может монтироваться без чернового пола. Расчетная толщина утеплителя — 150 мм, укладываются два слой: один 10 см, второй 5 см. Швы второго слоя не должны совпадать со швами первого (сдвигаются).
Для начала по нижнему краю лаг набивается черепной брусок 50*50 мм. Он будет удерживать пенопласт.
Пенопласт нарезается обычной ножовкой. Полотно можно взять по дереву — режется быстрее, но получается рваный край или по металлу — идет медленнее, но край ровнее. Нарезанные плиты укладываются в два слоя, швы перекрываются. Затем по периметру проклеиваются герметиком — для обеспечения гидроизоляции.
Далее настелить черновой пол из досок, выровнять его и поверху настелить фанеру (лучше ФСФ 5-6 мм). Чтобы черновой настил из досок не перекосило, укладывайте доски перемежая направление волны. Если взглянуть на поперечный срез доски, годовые кольца идут полукругом.
Можно обойтись без настила из досок. Тогда толщина фанеры должна быт не менее 15 мм. Считайте что выгоднее в вашем регионе и выбирайте.
В любом случает листы должны укладываться в разбежку — швы не должны совпадать (как в кирпичной кладке). Еще не стоит забывать между листами фанеры оставлять зазор в 3-5 мм для компенсации изменения размеров при изменении влажности.
Фанера крепится на саморезы 35 мм длиной (лучше белые — меньше брака) по периметру с шагом 12 см, внутри в шахматном порядке с шагом 40 см.
Русский способ
Русским способом строили каркасные дома еще 300 лет назад. Что он представляет собой?
В принципе, во время такого строительства совершались все те этапы, которые совершаются и сегодня. Рассмотрим пошаговую инструкцию:
- Нарисовать или купить проект дома. Если вы планируете возводить жилое здание, то проект лучше заказать у архитектора, так вы сможете сэкономить на материалах. Специалист сделает рисунок оптимального дома для вас с учетов сторон света, климатических условий и самого участка. Кроме того, с подробным проектом можно подсчитать, во сколько обойдется постройка.
- Подобрать участок, расчистить его, снять плодородный слой почвы. Хорошо бы в это время провести и анализ почвы, так как разные типы грунта требует разного подхода в построении фундамента.
- Возвести фундамент. Он может быть либо ленточным, либо столбчатым, либо плиточным, либо свайным. Зная примерную нагрузку на почву вашего дома и тип почвы, вы сможете подобрать самый оптимальный вариант как по качеству, так и по стоимости.
- Изоляция фундамента. Когда фундамент полностью готов, цемент, если он использовался, высок, можно приступать к следующему этапу. Фундамент должен быть гидроизолирован, для чего используется рубероидом, техниколем или другим методом.
- Устройства обвязки, которая представляет собой уложенные по периметру фундамента доски или брус.
- Возведение каркаса. Для строительства используются доски или брус. Устанавливаются угловые стойки, перемычки, подкосы и центральные стойки. Окно поддерживается ригелем. Деревянные элементы, которые используются при создании каркаса, должны быть хорошо просушены и обработаны огнебиозащитой. Только тогда срок эксплуатации каркасного строения будет длительным. Просушку для строительства лучше выбрать технологическую – в специальных печах при определенной температуре.
- Каркас необходимо утеплить, для чего между брусом укладывается один из видов утеплителя – минеральная вата, пенопласт или др. по технологии.
- Утеплитель с внешней стороны дома покрывается гидроизоляцией – пленкой или мембраной, которая не даст влаге попасть с улицы внутрь стены.
- Изнутри утеплитель защищается от влаги пароизоляционным материалом, который не позволяет попадать влаге внутрь, и при этом способен вывести пары воды из стены в помещение. Самое главное- уложить данную пленку правильной стороной, для этого необходимо читать инструкцию.
- Полученный пирог стены каркасного дома закрывается плитами ОСБ-3, как изнутри, так и снаружи. На эти плиты можно наносить отделку или фиксировать обрешетку для фасадных панелей. Изнутри стены выравниваются с помощью гипсокартона.
- Кровля в таких домах ставится также – используя каркас для стропильной системы. Метод устройства как в стенах. Она также утепляется, изолируется и покрывается плитами.
- Пол может быть либо деревянным, либо на основе цемента.
Строительство каркасного дома
Таким образом, возведение русского каркасного дома идет последовательно, шаг за шагом, из самых простых элементов. На Западе пошли дальше, и немного усовершенствовали данную технологию.
Составляем проект
Согласно ФЗ застройщик обязан руководствоваться проектом, созданным профессиональными организациями по проектированию. Составленная документация также должна быть согласована уполномоченными должностными лицами различных служб, где могут быть внесены изменения и/или дополнения.
По факту местные власти требуют лишь наличия эскизного проекта, включающего схему генплана, планы, разрез, фасады и основные технико-экономические показатели. Стоит такой проект не более 10000 рублей, и заказать его можно уже по факту после возведения перед сдачей в эксплуатацию.
Тем не менее, для вашего удобства и экономии на переделках мы рекомендуем подобрать подходящий типовой проект или составлять индивидуальный с учетом личных предпочтений и пожеланий. В том и в другом случае необходимо сделать разметку всех коммуникаций и внести в план инженерные системы.

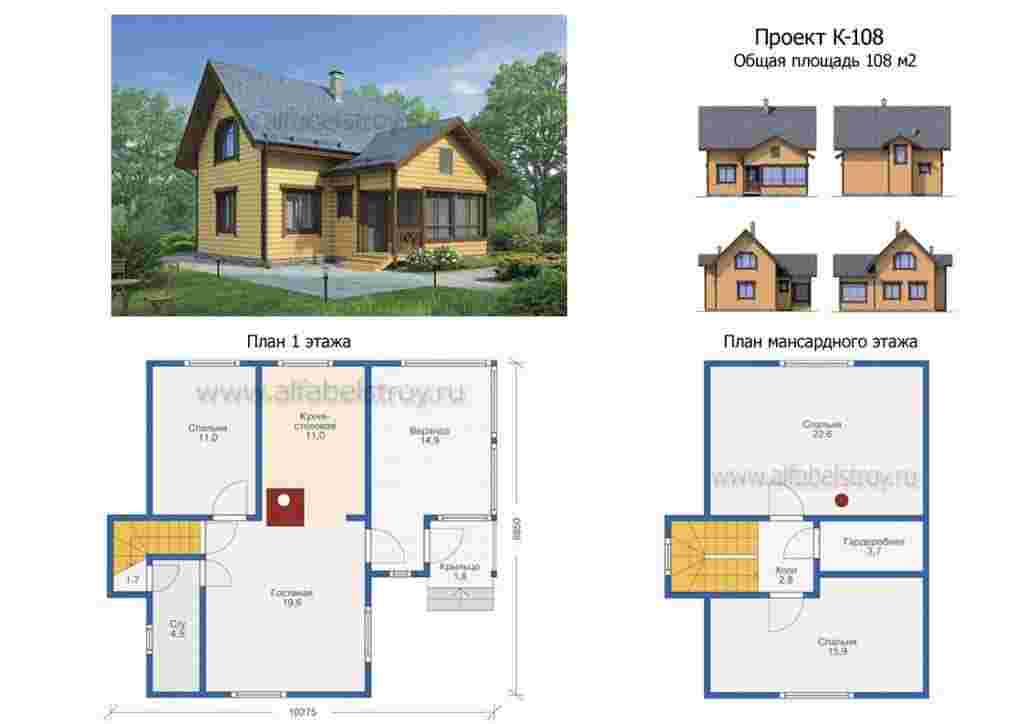

Пример типового эскизного проекта
Обращаем ваше внимание на то, что типовые проекты традиционно стоят дешевле, а индивидуальные позволяют реализовать собственные задумки. Индивидуальные чертежи из проектной документации составляются с учетом привязки к рельефу и другим особенностям участка – только такая щепетильность может гарантировать долговечную эксплуатацию жилища без проблем и капитального ремонта
Вентиляция в постройке
Каркасные дома принято считать практически герметичными конструкциями, особенно в случаях, когда производится установка пластиковых окон и дверей. Если не организовать правильную вентиляцию, в помещении постоянно будет повышенная влажность воздуха. Влага выделяется человеком при дыхании, при приготовлении пищи, во время банных процедур. Стоит отметить, что организация вентиляции в каркасном доме – довольно дорогостоящее мероприятие.
Естественная вентиляция
Естественная вентиляция возникает в помещении самостоятельно за счет проникновения уличного воздуха через щели из-за неплотного прилегания дверей и окон. Если конструкция построена без нарушений, естественная циркуляция прекращается. Для организации вентилирования естественным путем устанавливают специальные воздушные клапаны, они имеют малые размеры и поэтому практически не заметны в конструкции.
Современные клапаны для естественной вентиляции оснащены специальными фильтрами, они очищают уличный воздух перед тем, как он попадает в помещение. Также решетками для защиты от грызунов в каркасном доме, плиц и поглотителями шума. В помещении на клапан устанавливается специальная заслонка, позволяющая контролировать силу воздуха.
Принудительная вентиляция
Этапы строительства жилого дома могут предусматривать сооружение не только естественной вентиляции, но и принудительной конструкции, которая позволяет добиться оптимального микроклимата в помещении. Чаще всего принудительные вентиляции сначала согревают уличный воздух и фильтруют его, и лишь потом запускают в помещение.
Система вентиляции в каркасном доме.
На рынке строительных материалов принудительные вентиляции представлены в широком разнообразии, поэтому можно подобрать систему по потребностям и финансовым возможностям.
Этапы строительство дома своими руками при возведении стен довольно просты, не требуют особых навыков и специфического инструмента, сборка всего дома очень схожа со сборкой конструктора
При организации вентиляции в доме обратите внимание на один важный момент – расчет мощности вентилятора лучше доварить профессионалу
Утепление
Чтобы утеплить каркасный дом, этапы строительства начинаются с прокладки ветрозащитного слоя, вне зависимости от используемого утеплителя.
Для утепления пола на пароизоляционную мембрану укладывается утеплитель, чаще всего используется минеральная вата
При работах с ватой крайне важно не допускать образование пустот и щелей. Толщина утеплителя для пола подбирается индивидуально в зависимости от региона строительства, при этом слой не должен быть меньше 150 миллиметров
Каждый новый слой минеральной ваты должен перекрывать место стыка материала. Сверху утеплителя герметично прокладывается гидроизоляционный материал, сверху фанера, лишь потом начинается чистовая отделка.
Укладываем минеральную вату в каркас дома.
Технология утепления стен каркасного дома аналогична. Между внешними панелями и наружной отделкой укладывается пароизоляционная мембрана, между панелями прокладывается два-три слоя утеплителя и гидроизоляционный материал.
Процедура утепления крыши проводится до завершения полной сборки конструкции. На потолочные балки герметично натягивается пароизоляционный материал, который забивается обычной фанерой толщиной до 25 мм. Сверху укладывается минеральная вата по правилам, описанным выше. Если потолок нельзя утеплять сверху, все работы производятся с внутренней стороны помещения. В случае использования чердачного помещения производится утепление сводов крыши по аналогичной схеме.
Внутренняя отделка
Правила при внутренней отделке каркасного дома:
- Работы по отделке помещения лучше проводить поступательно, не стоит начинать ремонт сразу во всех помещениях.
- Если в доме несколько комнат, то отделку начинают с самой дальней от входной двери.
- К работам приступают только после полного завершения строительства и прокладки всех коммуникаций;
- Отделка производится по принципу «сверху вниз».
Внутренняя отделка гипсокартоном.
Черновая отделка производится при помощи гипсокартона или ОСБ, они не только являются дешевым материалом, но и позволяют скрыть все недостатки стен. В качестве чистовой отделки можно использовать любые материалы, которые представлены на современном строительном рынке. Можно отделать каркасный дом своими руками, фото этапов строительства вы сможете найти на нашем сайте.
Возводим каркас
Строительство каркаса начинается с обвязки. Сделать ее можно из бруса или доски. Обвязка – это первый деревянный слой, который укладывается на фундамент. Фундамент необходимо гидроизолировать, так как при соприкосновении цемента и дерева происходит разрушение обоих материалов. Причиной этого считается различная передача тепла. Получается конденсат, от которого гниет древесина и разрушается цемент.
Каркас каркасного дома
На изолированный фундамент (самый дешевый способ – рубероидом) брус обвязки сперва примеряется. Поверх фундамента укладывается брус и в районе анкерных болтов крепко прижимается. Можно использовать молоток, только не переусердствуйте. Таким образом, на брусе появится отпечаток от болта. Здесь надо просверлить отверстие, и брус можно насаживать на болты.
Уделите особое внимание угловой сцепке обвязочного бруса. Используйте металлические уголки, саморезы или гвозди
Это соединение должны быть надежным, поэтому примените распил – чтобы один брус входил в другой как пазл от лего. Соединение пазами считается самым надежным.
Варианты крепления для каркасного дома
Сам каркас начинаем устанавливать от углов. Угловые стойки – это важнейший элемент конструкции. Стойки на первых порах с двух сторон укрепляем укосинами. Позже их будут поддерживать и верхняя обвязка, и перемычки, но пока под своим весом они могут наклоняться. Даже фиксация уголками не всегда удержит стойку. Установка угловых стоек достаточно тяжелый процесс, поэтому необходимо минимум два человека.
Когда угловые стойки выставлены, выставляем остальные промежуточные. Их ставим практически также, периодически проверяя геометрию – углы должны быть ровно 90 градусов. Между стойками прибиваем горизонтальные перемычки из бруса, они не дадут стойкам отклониться в сторону.
Схема каркаса
Когда каркас всех стен собран, поверху укладываем брус верхней обвязки. Он завершает работу над каркасом стен, соединяя всю конструкцию в одну.
Таким же похожим образом делается каркас крыши, в который входит стропильная система.
Этапы строительства крыши каркасного дома с фотопримерами
Кровля каркасного дома производится в два этапа – это установка стропильной системы и монтаж кровельного покрытия.
Пошаговая инструкция возведения стропильной системы крыши каркасного дома
Для начала предлагаем пошаговую инструкцию с фотоиллюстрациями, ознакомившись с которой Вы наверняка разберётесь, как правильно строить крышу каркасного дома.
| Иллюстрация | Описание действия |
| Первым делом устанавливаем и крепим доски 50×200 по периметру и центру, разделяя потолок на 2 равные части. Это придаст дополнительную прочность. К тому же перемычки будут короче, что упростит строительство. | |
| После установки перемычек потолок должен выглядеть примерно так. Главное, чтобы все перемычки были прочно закреплены. гвоздями. Кстати, при подобной работе ни о каких саморезах не может быть и речи – весь крепёж производится только на гвозди. | |
| Устанавливаем центральные опоры под конёк (красные стрелки) и крайние стропила с пропилами (жёлтые стрелки). В пазы встанут доски. Верхний проём между стропилами предназначен для конька (верхнее ребро крыши). | |
| Теперь крепим две промежуточные опоры конька над двойной внутренней стенкой. Они не обязательно будут ровно по центру. Здесь всё зависит то того, где расположена внутренняя стенка в доме. Именно на неё опираются стойки. После монтируется сам конёк. Его показывать смысла нет. Догадаться, как конёк крепится, несложно. | |
| По предварительно изготовленному и подогнанному шаблону внизу размечаются и готовятся остальные стропила, выпиливаются уголки под упоры (показано стрелкой), после чего стропила подаются наверх. | |
| Здесь их крепят уже без всякого шаблона. Не сбиться помогают заранее заготовленные «коротыши» (доски, длиной ровно 60 см). Они отмечены красными стрелками. Выпиленные внизу пазы в виде уголка попадают ровно на доски и упираются, создавая дополнительную прочность (жёлтые стрелки). | |
| А вот для чего нам требовались пропилы в крайних стропилах. Впоследствии это будет небольшой козырёк, который не даст дождевой воде стекать по стенам. |
На этом строительство стропильной системы завершено, можно переходить к монтажу кровельного покрытия.
Кровельное покрытие: порядок действий при монтаже
Сначала по низу скатов крепится монтажная планка, после чего кровля закрывается плотной мембраной для гидроизоляции. Такой материал намного удобнее, чем бикрост или рубероид, который со временем лопается. Ширина такого материала 1 м, что довольно удобно. Закрывать кровлю начинаем снизу, пошагово продвигаясь наверх. Поверх мембраны набиваем контробрешётку, на которой будет крепиться непосредственно кровельный материал.
Мембрана крепится при помощи брусков таким образом, чтобы брусок не доходил до края полосы. Это делается для того, чтобы следующая полоса легла внахлёст предыдущей.
Закрепив таким образом одну полосу, по всей длине набиваем обрешётку на бруски вдоль ската с шагом в 28 см между первой и второй. Между следующими досками шаг должен быть равен длине волны металлочерепицы (если она будет использоваться для финишного покрытия). Чаще всего это 35 см. Теперь по обрешётке можно подняться выше и перейти к следующей полосе мембраны. Так закрывается вся кровля. Выглядеть это должно примерно так, как на фото ниже.
Смонтировав обрешётку полностью, можно переходить к креплению финишного покрытия. Работа эта несложная, а потому останавливаться на ней подробно мы не будем. Скажем лишь, что монтаж должен производиться с нижних листов к верхним с нахлёстом – это предотвратит попадание дождевой и талой воды под покрытие. Как производится подобный монтаж кровли каркасного дома своими руками можно увидеть в видеоролике.
Watch this video on YouTube
Балки чердачного перекрытия и конструкция крыши
После того как прочность и стабильность стенового каркаса уже не вызывает опасений, можно производить установку балок чердачного перекрытия.
Они закрепляются ровно над стойками каркаса стен. Если в качестве материала для этого подготовлены доски, то их устанавливают на торец, предварительно сделав в них запилы на 1/3 ширины доски, а глубина запила должна быть равна ширине бруса или доски верхней обвязки.
Скрепление производится с помощью металлического уголка, который одной стороной прикручивается на обвязку, а другой — на балку.
Крепежные элементы устанавливаются с обеих сторон балки.
Далее, можно переходить к монтажу стропильной системы. Правда, целесообразно сразу на балки чердачного перекрытия установить хотя бы временный настил, по которому можно будет перемещаться в процессе работы.
Если монтаж стропильной системы будет производиться в одиночку, то каждую деталь придется поднимать и устанавливать отдельно.
В то же случае, когда монтаж ведется с помощниками, то предварительно собирать элементы стропильной системы (стропильные пары) можно на земле и поднимать наверх в готовом виде.
В этом случае, нужно будет только выставить их ровно и закрепить на верхней обвязке или на балках перекрытия.
Крепление может производиться разными способами в зависимости от угла уклона крыши.
В некоторых случаях концы стропил срезаются под определенным углом и устанавливаются на верхнюю обвязку, а затем закрепляются с помощью специальных уголков.
В других вариантах конструкции в стропильных ногах вырезаются пазы, на которые они также устанавливаются и закрепляются на обвязке.
Еще один вариант – стропильные ноги будут прикручиваться на балки перекрытия. Стропила также срезают под нужным углом, а балки должны выходить за пределы стен на 300 ÷ 500 мм.
На коньке стропила могут скрепляться между собой с помощью металлической или деревянной накладки, болтами с широкими шайбами. Другой вариант – их все прикручивают к общей коньковой доске.
Стропильная система может иметь только одну затяжку, которая придаст конструкции жесткость и прочность. При больших размерах скатов устанавливают боковые стойки, серединные бабки, подкосы и другие элементы, которые сделают конструкцию крыши более надежной. Какие элементы нужно выбрать — зависит от того, какой толщины выбраны остальные детали конструкции и от веса кровельного покрытия.
Далее, можно обшить фанерой или вагонкой фронтонные части крыши, но обычно эту работу проводят после того, как будет настелен кровельный материал.
Утепляем стены
Наружные стены дома обшивают имитацией бруса, деревянной вагонкой, пластиковым сайдингом, как того пожелает хозяин дома. Утепление лучше сделать при помощи минеральной ваты. Она экологична, долговечна и не горит, что делает каркасники еще более выгодными и востребованными.
Схема правильного утепления каркасных стен
Материал запрессовывается во все щели между балок, чтобы убрать пустоты. Уберечь дерево от влаги поможет гидро- и ветрозащитная мембрана, которая крепится поверх утеплителя на стойки, и лишь затем набивается реечная обрешетка для вентфасада, который будет скрыт под внешней облицовкой. Изнутри для обшивки стен подойдет OSB или плиты из гипсоволокна, смонтированные поверх пароизоляции.
Внутренняя отделка
В деревянных домах, построенных по каркасной технологии, проще всего выполнять скрытую разводку коммуникации – вентиляции, электропроводки, водопроводных и канализационных труб. Для этого не нужно ничего долбить, штробить и шпаклевать.
Инженерные сети в стенах укладываются внутри дополнительной подсистемы из бруса небольшого сечения, который набивается поперек вертикальных стоек. Это позволяет не затрагивать основной слой утепления и сохранять максимальную энергоэффективность дома.
В перекрытиях, где слой теплоизоляции редко превышает 100 мм, трубы и провода прокладываются прямо между горизонтальными лагами.
Варианты финишной отделки не отличаются от каменных строений или обычной городской квартиры. Если требуется вывести стены под покраску или оклейку обоями, то предварительно на них нашиваются листы гипсокартона.
Подготовка и разметка участка для строительства каркасного дома своими руками
Подготовка и разметка участка является одним из важнейших действий при строительстве, поэтому подойти к этому следует со всей ответственностью. Первым делом следует очистить участок от различного мусора, убрать коряги, пни, снести старые сооружения, в которых нет необходимости или если они будут мешать стройке. Далее обеспечиваем свободный подвоз стройматериалов. Стоит продумать и место разворота техники, если для неё нет возможности заехать задним ходом. Места будущего хранения стройматериала лучше оборудовать навесом.
При необходимости участок нужно разровнять. Не помешает добротный забор, который обеспечит сохранность материалов и предотвратит их хищение. Часто хозяева до начала строительных работ устанавливают модуль или вагончик, в котором сами проживают во время строительства.
Чем лучше будет подготовлен участок, тем легче будет продвигаться строительство
Разметка начинается с того, что, согласно схеме, на местность переносится контур будущего дома и внутренние стены, отмечающиеся колышками с верёвками. Углы необходимо тщательно вымерять. При отклонении угла даже на несколько градусов от положенных 90°, нагрузки будут распределяться неправильно. Это приведёт к искривлению стен и недолговечности строения.
Помните, что чем тщательнее будет выполнена подготовка, разметка, тем легче будет производить работы. Кстати, от этого напрямую зависит и качество конечного варианта. Что касается проекта, то для каркасных домов допускается его выполнение от руки, в форме эскиза. Его можно предоставить в администрацию уже после того, как каркасный дом сделан «под ключ», перед его сдачей в эксплуатацию. Однако для себя примерный проект с отмеченными на нём коммуникациями иметь необходимо.
Проект каркасного дома можно сделать и на компьютере при помощи 3D моделирования
Общие ошибки при строительстве
Самые встречаемые ошибки, которые возникают в процессе строительства:
- Плохое усиление каркаса;
- Применение дерева плохого качества;
- Недостаточная паро- и гидроизоляция;
- Неправильный шаг при установке вертикальных опор;
- Слабый крепеж вертикальных опор.
Ошибки ухода за деревом
При строительстве каркасного жилища самостоятельно нельзя допускать ошибок.
Зачастую для возведения строения используется плохо высушенная древесина. Это является грубым недочетом. При высыхании дерева, меняется его форма. В итоге здание может покоситься, гвозди или саморезы могут быть выкорчеваны. Разрушению подвергнется и дом, и утеплитель, и отделка.
За древесиной требуется тщательно ухаживать, чтобы избежать возникновения дефектов и раннего повреждения, которое вызвано механическим воздействием, а также влиянием природных факторов.
