Камин ассоциируется с теплом и уютом, а потому является желаемым атрибутом любого частного дома. Однако основная функция камина заключается вовсе не в декоративном оформлении жилища, а в его отоплении. А это предъявляет к их обустройству ряд требований, и ключевое заключается в устройстве эффективной системы дымоотведения.

Дымоход для камина – очередная тема нашего выпуска. В центре внимания – соответствие строительным нормам и безопасная эксплуатация, эстетичность и практичность. Мы поможем избежать наиболее распространённых ошибок и дадим рекомендации мастеров печного и каминного ремесла.

Подготовка основания

Для установки камина подготовьте постамент, на который впоследствии будет установлена печь. Без идеально ровного фундамента камин не сможет нормально функционировать. Постамент должен быть твердым и устойчивым. Идеальным материалом для него послужит кирпич (лучше огнеупорный), либо цементная плита или мраморное основание.

Важный момент – расчет нагрузки перекрытий. Если планируете установку камина на верхних этажах строения, убедитесь в том, что перекрытия выдержат нагрузки, создаваемые постаментом и печью. Если устанавливать постамент на дощатое покрытие, рекомендуем сделать прослойку из базальтовой ваты между полом и основанием, на которое в будущем установите камин.

Следующий этап – подготовка стен. Если они выполнены из легковоспламеняющихся материалов (покрыты обоями и другими материалами), то необходимо защитить поверхность, в зоне которой будет установлена печь. Сделать это можно несколькими способами:

выложить кирпичную кладку
обложить керамогранитом или искусственным камнем, предварительно выбрав образцы с наименьшей теплопроводимостью. Этот шаг актуален для пристенного камина.

Какой камин для дома? Электрический камин

Сложно заменить очарование живого огня, но во многих ситуациях стоит пойти на компромисс. Если вы живете в многоквартирном доме или не можете подключиться к дымоходу, электрический камин может заменить настоящий камин.

На самом деле это конвекционный обогреватель каминного типа. Обогреватели отвечают за выработку тепла, вентилятор — за его распределение, а светодиодные фонари создают имитацию огня. Интересно, что визуальный эффект может быть очень естественным.

Какой камин выбрать для обогрева дома? Электрокамины имеют многоступенчатую регулировку мощности и термостат, позволяющий установить определенную температуру, поэтому они являются наиболее удобной формой обогрева помещения. Вы также можете включить только световой эффект, без нагрева, чтобы создать приятную атмосферу в теплые вечера. Сам визуальный эффект потребляет минимальное количество энергии (около десятка ватт).

Преимущества электрокамина:

низкая цена
простота сборки
очень быстрый ввод в эксплуатацию
бесплатная поддержка
можно даже установить в блок

Недостатки электрокамина:

спорный визуальный эффект
высокая стоимость использования

Фундамент

Устройство фундамента для каминов и печей

Так как камин в обязательном порядке должен иметь свой собственный фундамент (не соприкасающийся с фундаментом стен дома), его необходимо выполнить заранее, не менее чем за две недели до начала кладки камина. Это позволит фундаменту (материалом которого может быть не только железобетон, но и бутовый камень или кирпич) набрать необходимую прочность. Для бутового, кирпичного или бутобетонного фундамента цементно-известковый или цементный раствор должен иметь марку не ниже 50.

Глубина заложения фундамента под камин должна быть не менее глубины промерзания грунта в вашей местности, а геометрические размеры фундамента в плане – строго соответствовать форме камина с учетом «припуска» по 50-100 мм со всех сторон.

Закладка фундамента под камин

Тщательно утрамбовываем дно котлована.
Засыпаем на дно котлована мелкие камни (гравий, щебень) толщиной около 10 см и опять утрамбовываем.
Далее процесс работы зависит от материала, из которого будет выполняться фундамент:

для железобетона – устанавливаем опалубку, затем опускаем в котлован арматурные каркасы и заливаем бетон;
для бутобетона – заливаем на дно котлована раствор (20-25 см по высоте), утапливаем в него камни (с зазором в 3 см), в промежутки укладываем более мелкий камень, затем аналогично выполняем следующие ряды фундамента под камин.

При выполнении верхней части фундамента (выступающей над уровнем земли) в качестве опалубки можно использовать крупные камни, уложенные по периметру фундамента.

Что это такое и для чего он нужен

Дымоход – система трубных каналов, предназначенная для отвода в атмосферу дыма и газов, образуемых при сгорании топлива.

Основные требования к дымоходам:

устойчивость к высоким температурам (более 500⁰C);
формирование достаточной силы тяги;
полная герметичность;
стойкость к влаге, образующейся внутри системы в результате конденсирования;
устойчивость к воздействию угольной и серной кислоты, образующихся внутри контура в результате химической реакции водяных паров и отводимых газов (сажи);
обеспечение конструктивной устойчивости;
соответствие нормам пожарной безопасности.

Как сделать отопительную печку самостоятельно?

Пошаговая инструкция сооружения дровяной печи для дачи или частного дома своими руками: Из металлических уголков сделайте прямоугольную раму на ножках, которая будет исполнять роль основания для отопительного агрегата. После этого надежно прикрепите ее к полу. Наверх рамы уложите лист металла.

Чертеж металлической отопительной печки

Соорудите ящик из листов металла, который будет исполнять роль камеры для дров. Топка должна иметь двойные стенки, чтоб повысить продуктивность печки. Также разделите ее внутреннюю поверхность на две части и установите заслонку. В первом отсеке будет происходить процесс горения дров, а во втором – накапливание и отвод дыма.

Установите на топку дверцы, после чего произведите ее монтаж на подготовленное основание. Когда топка готова, приступайте к устройству дымохода. Его можно сделать из труб. Их нужно стыковать между собой при помощи раструбов, а все швы смазывать термостойким герметиком. Чтобы сделать изогнутую часть, воспользуйтесь коленом.

Дымоход для самодельной печи

Дымоход крепите к стене хомутами и кронштейнами.Чтоб готовая печь обладала высокой пожаробезопасностью, тщательно заизолируйте узлы перехода дымохода сквозь перекрытие. Сделайте это при помощи базальтового картона и стекловаты.

Покройте стенку, которая находится за камином, термостойким материалом. Ту же операцию произведите для пола около отопительного прибора.

На завещающем этапе можете облицевать печь.Самодельные дровяные печки нужно размещать в месте, где можно обеспечить постоянный приток воздуха.

Как выбрать и смонтировать идеальный дымоход для камина: пошаговое руководство

Приветствуем Вас на нашем портале!

Самый важный этап

Все готово к тому, чтобы начинать разжигать камин. Этот процесс считается изюминкой, так как требует определенного навыка и выдержки. Многие любители скептически относятся к современным средствам автоматического розжига, считая его неестественным. Однако не каждый способен зажечь дрова «с одной спички». Поэтому следует выполнять все рекомендации, которые начинаются со способов укладки дров:

Если розжиг камина производится не впервые, то не следует удалять с колосниковой решетки всю золу, оставшуюся с предыдущего использования. Небольшой ее слой служит отличной теплоизоляционной защитой. Она защитит корпус камина от перегрева и не даст холодному воздуху через зольник проникнуть в топку.
Любая растопка камина начинается с укладки дров. Классический способ подразумевает накладывание на мелкие ветки или лучины более толстых. Постепенно дровяная пирамида образуется поленьями большего диаметра. Самое главное – оставлять достаточно пространства между слоями, чтобы обеспечить доступ воздуха.

Подготовка к розжигу огня

Альтернативным способом служит обратная укладка. Она заключается в том, что на низ кладутся толстые поленья. Перпендикулярно им размещаются дрова потоньше. Чередуя направление расположения и уменьшая диаметр дров, приходим к тому, что сверху окажется мелкая растопка. В результате огонь будет двигаться сверху вниз. Такой способ дает эффект закрытой топки, то есть, длительное горение дров, а значит и большее выделение тепла.
Перед тем как разжечь камин, необходимо еще раз проверить тягу. Если в помещении достаточно прохладно, тяга может отсутствовать по причине холодного и сырого воздуха в дымоходе. Чтобы камин не дымил, когда вы будете осуществлять розжиг, нужно открыть задвижку прямого хода в трубе и прогреть воздух, используя старую газету. После появления тяги можно начинать растапливать камин. Убедитесь в том, что поддувало или дверца зольника открыта.
Разжечь дрова удобно бумагой. Сверните ее в рулон и подожгите спичкой. Затем поднесите к дровяному колодцу и подсуньте между ним и слоем старой золы. Когда дрова начнут самостоятельно гореть, придется закрыть стеклянный экран, если таковой имеется, чтобы искры не летели за пределы пространства, ограниченного топкой.

Красивое пламя в топке

Камины для дач и загородных домов

В последнее время все большую популярность завоёвывают камины для дачи фото таких каминов представлены ниже. Не меньшей популярностью пользуются камины и у обитателей загородных домов и коттеджей. Камины относятся к многофункциональным отопительным устройствам – они обогревают помещение и в то же время играют роль украшения интерьера.

Классификация и разновидности каминов для дачи

Камины можно классифицировать по следующим характеристикам:

по материалу изготовления – кирпичные или металлические (чугунные или стальные);
по способу установки – островные (размещение в центре помещения), угловые (в углу для обогрева смежных комнат), встроенные в стену, пристенные, с возможностью вращения вокруг оси на 360°;
по дизайну – классические, хай-тек, модерн, кантри;
по используемому топливу – твердотопливные (дрова, торф, уголь, угольные брикеты, пеллеты), газовые и электрические;
по конструкции топки – открытые и закрытые с дверцей на топке.

Отдельно стоит упомянуть такую модель, как печи-камины, которые объединяют в себе функции и камина, и печи. Об этих отопительных устройствах и пойдёт дальше речь.

https://youtube.com/watch?v=-nnCaipq3o4

Преимущества печей-каминов

Эти отопительные устройства имеют следующие преимущества:

Многофункциональность – выполняют функции камина и печи, а на некоторых моделях, имеющих дополнительно варочную поверхность и духовку, можно ещё, и готовить еду.
Наличие двух отдельных топок для камина и печи даёт возможность применять их совместно или по отдельности. Для быстрого прогревания помещения целесообразно использовать камин, а для долгого сохранения тепла – печь. После того как температура достигла оптимального уровня, можно оставить работающей только печь.
Наличие в некоторых моделях встроенного водяного контура, что позволяет подключиться к отопительным радиаторам и отапливать несколько помещений.
Использование системы «чистое горение» для оптимального использования энергии от сжигания топлива, что повышает КПД до 75–80%.
Использование в современных моделях пеллет (древесных гранул в прессованном виде) в качестве топлива. Гранулы в автоматическом режиме подаются в топку из специального контейнера – такая технология позволяет печи работать автономно и повышает её КПД дополнительно на 5–7%.
Использование системы конвекции позволяет эффективно и быстро прогревать помещение и увеличивает срок эксплуатации печи-камина.

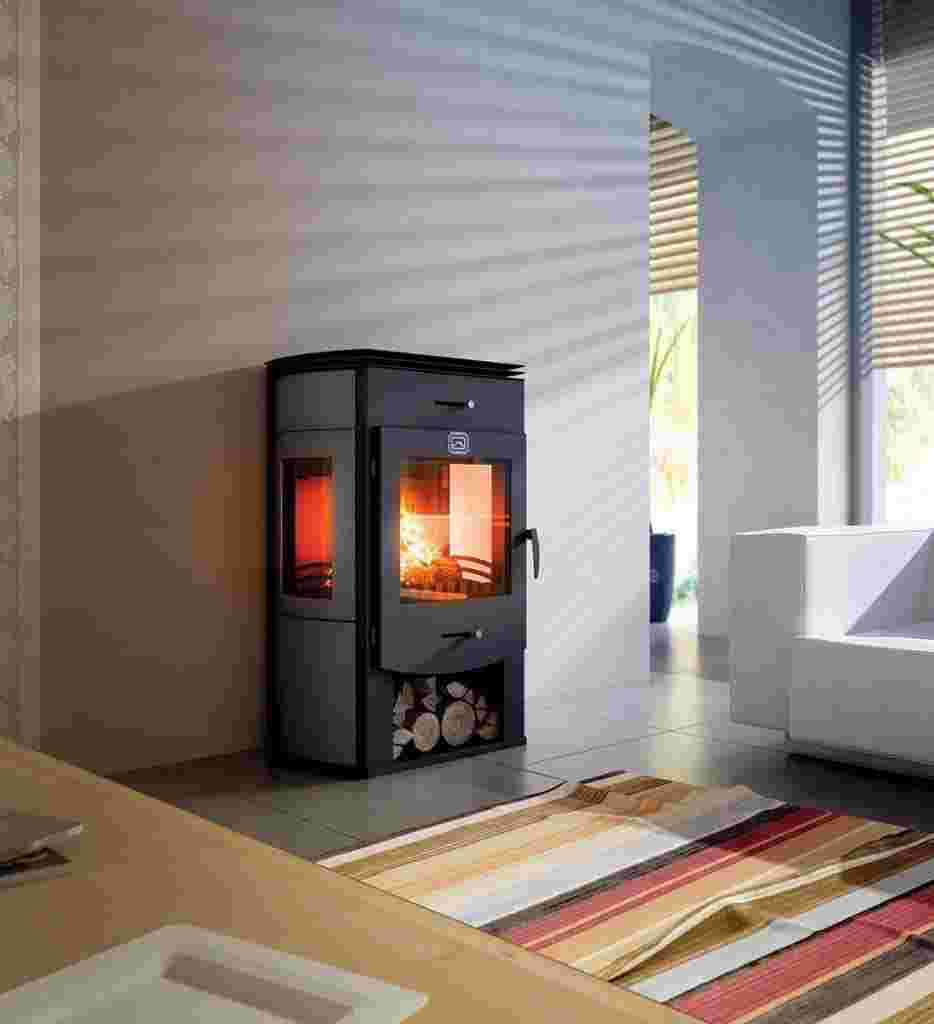

Конструкция печей-каминов

Эти отопительные устройства изготавливают из металла (обычно из чугуна) или кирпича. Кирпичная печь-камин – это массивное и дорогостоящее сооружение, которое подходит для большого дома. Металлическая печь-камин намного меньше размером, и поэтому её целесообразно использовать для отопления дач, небольших загородных домов и коттеджей.

Топка у печи-камина высокая, топочное окно большое, а дверца из огнеупорного стекла занимает почти всю площадь фасада камина.

Для усиления отражения тепла боковые стенки топки немного развёрнуты в сторону топочного окна. Внутри топка может быть облицована жаростойкими пластинами. Топка изготовлена из чугуна или стали. Если в качестве материала выбрана сталь, то её обкладывают кирпичами из каолиновой или шамотной глины – это не даёт стали прогореть.

Как правило, металл топки покрыт тёмной термостойкой краской. Сами печи-камины окрашивают блестящей эмалью, которая может быть любого цвета.

Корпус может быть декорирован керамической плиткой или изразцами – эти элементы отделки также служат дополнительными накопителями тепла.

Конструктивные особенности

Конструкция камина состоит из дымовой трубы и топливника. Нельзя делать топливник слишком глубоким. Если не соблюдать эти правила, в комнате будет недостаточно тепла. Внутри камина, там, где топливник соединяется с дымовой трубой, устанавливают газовый порог. Его функция заключается в предотвращении перепада потока воздуха, поступающего в камин, и препятствовании вылету из топки искр. Благодаря регулированию воздушного потока, которое осуществляется этим порогом, сажа и дым не будут попадать в помещение.

Ширину порога конструируют в соответствии с шириной дымовой трубы, или делают немного больше. Будет достаточно превышения в 1-2 см. Газовый порог не должен сужать дымовую трубу, во избежание задымления, он возводится строго горизонтально.

Конструктивные особенности и принцип работы

Дымоход для камина представляет собой вертикальную конструкцию на основе трубы круглого сечения, которая подсоединяется к отводящему патрубку топки камина и выходит через кровлю наружу.

Работа дымохода основана на силе тяги, которая возникает из-за разницы давлений в верхней и нижней части конструкции. В верхней части трубы дымохода, находящейся над поверхностью кровли, воздух более разрежен, что создает область низкого давления. За счет этого отработанные газы естественным образом выходят из дымохода наружу.

Конструктивные особенности дымохода камина зависят от типа печного оборудования. Современный камин в помещении – это не обязательно ниша в стене дома. Это может быть отдельно стоящая печь открытого или закрытого типа, работающая на дровах, угле, торфе и даже топливных брикетах. От размера камина, его расположения и конструкции зависит устройство дымохода.

Монтаж дымохода в деревянном доме

При горении топлива внутри топливной камеры печи достигается температура 450-550 ℃, при этом дымоход разогревается до 300 ℃. Если в результате скопления сажи происходит возгорание, внутри дымохода температура ненадолго может доходить до 800-1000 ℃. В связи с этим при монтаже стальных труб дымохода следует соблюдать пожарные разрывы.

Чтобы понять, как правильно установить печь в деревянном доме, следует руководствоваться следующими ППБ:

В качестве дымохода рекомендуется использовать сэндвич трубы из керамики и нержавеющей стали со слоем теплоизоляции.
Вблизи стен труба должна проходить на расстоянии в 25 см от них. Сами стены должны быть покрыты базальтовым картоном с обшивкой из оцинковки или нержавеющей стали.
Отверстие в потолке для прохождения дымовой трубы сквозь плиты перекрытия должно быть достаточным, чтобы с каждой стороны от трубы до горючего материала оставалось по 25 см. Образовавшийся зазор необходимо заполнить базальтовым утеплителем. При желании, можно установить потолочную разделку заводского производства.

Дымовая труба может проходить как внутри здания, так и по внешней его стене. Внутри дома необходимо обеспечить качественную изоляцию трубы в местах прохождения сквозь перекрытие и кровлю. Снаружи труба должна быть тщательно зафиксирована к стене здания, чтобы ее не снесло ветром.

Требования пожаробезопасности к дымоходам

Камин и дымоход к нему – источники повышенной опасности. Поэтому соблюдение мер пожарной безопасности – основное условие при осуществлении их монтажа и эксплуатации.

Участки пола, стен и перекрытий, соприкасающиеся с дымоходом, изолируются огнеупорными материалами (металлом, асбестоцементом, штукатуркой, базальтовой ватой и пр.).

Толщина изоляционного слоя – не менее 13 см для сэндвич-дымоходов и 25 см для одностенных.
В зоне между облицовкой и потолком устанавливается конвекционная камера с термоэкраном и вентиляционными отдушинами.

При эксплуатации каминов и дымоотводов запрещено:

Производить растопку горючими жидкостями и иными легковоспламеняющимися материалами и веществами.
Использовать для растопки дрова, превышающие размер камеры сгорания.
Эксплуатировать дымоходную трубу для сушки белья или обуви.Q = C A 2 g H T i − T e T i -T_>>>>>>

Дымоход

Этому элементу необходимо уделить особое внимание, т. к

от дымохода зависит безопасность и правильное дымоудаление. Обеспечивается циркуляция воздуха. Лучше выводить его на улицу. Так поступают, когда стена в помещении разделяет дом с улицей, а не с соседними комнатами. В противном случае – приходится монтировать трубу внутри дома, выводить его на крышу традиционным способом.

Часть конструкции, находящаяся за пределами жилого помещения, делается многослойной. Это защищает дымоход от переохлаждения, образования конденсата и воздушных пробок. Однослойная труба прокладывается внутри дома (при выведении на крышу через чердак).

Главный показатель дымоходной трубы – тяга. Для её обеспечения требуется подбирать диаметр, строго соответствующий диаметру выходного патрубка. Всевозможные переходники и самодельные задумки ставят безопасность под угрозу. Нельзя красить соединительные части термостойкой краской, в противном случае вы будете страдать от её запаха.

Важно: при недостаточной тяге требуется предварительное прогревание дымохода, на что значительно тратится время. Поэтому двухслойная система является актуальной

Изоляция в потолке и кровле делается следующими способами:

в месте прорези устанавливается вставка из металла или асбеста;
отверстие делается чуть больше диаметра дымохода, зазор заполняется минеральной ватой.

Устройство камина с закрытой топкой

Обычно камины с топкой закрытого типа изготавливаются из стали или чугуна, что обеспечивает их эффективную работу. Часто эти материалы комбинируются друг с другом. Внутренняя часть стальной топки печи выкладывается шамотной плиткой. Такая футеровка служит защитой от перегрева и прогорания стенок топки, а также длительное время сохраняет внутри нее тепло, медленно высвобождая его. Сама топка расположена на прочном постаменте и соединена с дымоходом.

Установкой шиберной заслонки (регулятора тяги) на входе в дымоход регулируется отток воздуха. Это препятствует скоплению угарного газа, поскольку, даже при закрытой заслонке происходит циркуляция воздуха через специальные отверстия в ней.

Дровяной камин

Внизу камина расположен зольник, из которого воздух попадает внутрь топки. Дымоход, перекрытия и стены вокруг камина термоизолированы. Поступающий из помещения воздух нагревается между топкой и окружающей ее теплоизолированной рубашкой, затем возвращается обратно. Таким образом, осуществляется конвективный теплообмен. Подобная система характеризует камины с воздушным отоплением, закрытая топка которых не допускает потери тепла.

Многие современные модели печей оснащены системой дожигания топлива. Это камера, позволяющая извлекать большее количество тепловой энергии при одном и том же расходе дров, увеличивать длительность горения, а также продлевать срок эксплуатации дымохода, поскольку продукты сгорания попадают в него с более низкой температурой.

По какому принципу выбирать размеры и конструкцию

Все строительные работы по правилам начинают с проектов. Нужно точно рассчитать все нужные размеры кирпичного камина, от этого зависит мощность и эстетический вид. Самое главное — это гарантия безопасной эксплуатации.

На заметку. Идеально высчитанных готовых размеров камина не существует, так как дома разные, материалы изготовления тоже различаются по форме и качеству. Можно только приблизительно ориентироваться на стандартный размер кирпича.

Простые камины своими руками — сейчас очень распространённое явление

Важно правильно определить габариты топочной камеры.. Расчёт выполняется следующим образом:. Расчёт выполняется следующим образом:

Расчёт выполняется следующим образом:

Площадь помещения делят на 100. Так, например, в гостиной 30 кв. м, топка будет 30 см.
Теперь глубина. При кладке топки камина выдерживают пропорции: глубина в 1,5-2,5 раза меньше ширины. В указанном примере можно взять условно пропорцию 1:2. То есть глубина равняется 37,5 см (полтора кирпича), а в ширину 0,75 м (3 кирпича).
Высота топочной части больше ширины в полтора раза. В итоге получается, что у топочной камеры шириной в 3 кирпича высота немного более одного метра. В реальности надо будет выложить 15 рядов кладки.
Дымовой канал по отношению к площади топки 1:10-15. Его можно сделать и шире. Однако в вышину прямой участок нельзя делать менее 3 метров и более 4 метров. Эти параметры выдерживают для хорошей тяги.

Чтобы представлять конструкцию камина из кирпича, лучше запастись готовым чертежом, чтобы не наделать ошибок в расчётах. Существуют уже готовые чертежи каминов, среди которых можно выбрать подходящий вариант.

Камин выручит не только в качестве самостоятельного источника тепла в межсезонье, но и как добавление к основному обогреву помещений. Когда позволяют возможности, есть опыт в строительстве подобных сооружений, выбирают сложные камины с дополнительными функциями. Это может быть подключение водяного контура, нагрев воды, варочная панель. Классический камин из кирпича размером не очень большой, и его возведение осилит и начинающий домашний мастер. Видов топлива для камина сейчас очень много, но самым дешёвым по-прежнему являются обычные дрова.

Вытяжка

Дымоходы в своем исполнении бывают нескольких типов: из кирпича и из нержавеющей стали. Рассмотрим подробнее каждый из них.

Кирпичный. Создает красивую картинку, но имеет ряд серьезных минусов. Во-первых, утяжеляет нагрузку на фундамент и перекрытия, что усложняет установку на верхних этажах и в помещениях, где при проектировке не предусматривался дополнительный запас прочности. Во-вторых, требует дополнительного усиления арматурой из железа или композита и настенного крепежа при постройке. В-третьих, срок службы такой системы составляет максимум 10 лет, даже при должном и своевременном уходе. Это связано с образованием конденсата, необходимостью обеспечить идеально ровные стенки, а также дополнительное утепление. Таким образом, и без того недешевая система требует дополнительных затрат.

Оцинковка. Трубы для такой системы отвода дыма и продуктов горения имеют различный диаметр, длину и небольшой вес. Это позволяет установить камин практически в любом помещении и на любой стадии строительства сооружения. Срок службы – не менее 20лет. Минусы: трубы не сохраняют тепло и требуют дополнительной теплоизоляции.

Важно помнить о том, что дымоходы бывают разных типов: классический французский, например, не имеет газового порога, имеет простую конструкцию и отличается меньшей экономичностью по сравнению с классическим английским устройством дымохода

При желании можно легко задекорировать такой дымоход, например, спрятать в короб, изготовленный из негорючих материалов и обложить плиткой или искусственным камнем.

После завершения установки дымохода, можно приступать к облицовке стен камина керамогранитом или искусственным камнем, в зависимости от предпочтения и общей концепции оформления интерьера.

Установка камина в частном доме

Установить камин в частном доме, с точки зрения разрешительной документации, намного проще. Как таковых нормативных документов не существует. Единственное, что нужно учесть, — рекомендации по обустройству и состоянию дымохода и весу конструкции.

Местонахождение камина нужно определить на этапе проектирования дома. В зависимости от размера комнаты, в которой он будет стоять, и назначения (будет он использоваться для отопления или нести декоративную роль) выбираются размер и мощность топки. От этих величин зависят параметры дымохода. Как правило, для каминов сегодня приобретают готовые закрытые топки, на которых производители непременно указывают рекомендуемый размер сечения дымохода. Если дымоход ему не соответствует, камин во время работы будет дымить.

Строительные нормативы

Правила монтажа и эксплуатации дымоходов регламентированы рядом строительных нормативов:

СНиП II 35/2.04.05-91/2.01.01-82;
ДБН В.2.5-20-2001 и НПБ 252-98;
ГОСТ 9817-95 и пр.

не рекомендуется объединение вентиляции и дымохода;
не допускается примыкание дымоходного контура к другим коммуникациям: электропроводке, газовой магистрали и др.;
для каждого газового оборудования должен обустраиваться отдельный дымоотводящий канал;
при расположении двух каминов (не газовых) на одном этаже допускается их соединение в одной дымовыводящей шахте с обязательным её разделением поперечной стенкой на высоте в 75 см;
шахта устанавливается преимущественно вертикально (в отношении газового оборудования вертикальность обязательна). Максимально допустимый коэффициент отклонения — 30⁰, при этом диаметр наклона должен равняться сечению основного вертикального контура. Число загибов трубы не может быть больше трёх, а протяжённость горизонтальных областей должна быть в пределах 1 метра, при общей их сумме не более 2 метров;
минимальная высота трубы – 5 метров от колосника до самой крайней точки;
оптимальная скорость движения воздушного потока — 15-20 м/с.

для удаления отложений сажи в основании контура необходимо обустраивать специальные «карманы» глубиной не менее 25 см;
не допускается провисание трубопроводного контура, для этого все его части должны герметично стыковаться между собой, а сам трубопровод крепится к несущим элементам строения;
для предотвращения попадания осадков внутрь, сверху труба закрывается «зонтом».

Требования к высоте дымоходной шахты:

Для двускатной кровли: при отдалении от конька (парапета) до 1,5 м – от 50 см; при отдалении в 1,5-3 м – не ниже высоты конька; на отдалении свыше 3 м – не ниже края линии, проведённой под углом в 10⁰ от парапета кровли к точке горизонта.
Для ровных крыш – более 1,2 м.
При выведении трубы сквозь стену – от 1-1,5 м от земли.

Требования к помещению, в котором запланирован монтаж камина (СНиП 31-01-2003/31-106-2002/41-01-2003/42-01-2002/42-101-2003):

Высота потолка — не менее 2 м.
Объём – не менее 7,5 м³.
Наличие качественной системы вентиляции.

Сила тяги

В основе функционирования дымохода лежит эффект тяги, за счёт которой перемещаются массы газов в направлении от входного отверстия трубы к выпускному за счёт притока извне свежего воздуха. Сила тяги – величина непостоянная, на неё оказывают влияние погодные условия: направление и скорость ветра, температура наружного воздуха, а также состояние вентиляции в помещении (приток свежего воздуха).

Признаки проблем с тягой:

сложности в растопке камина;
слабо горящее пламя;
задымление комнаты.

Для проверки дымовой шахты на наличие естественной тяги к топке неработающего камина подносят зажжённую свечу или спичку:

наклон пламени в сторону канала дымоудаления свидетельствует о правильной работе контура;
если пламя стоит ровно, тяги нет;
наклон пламени в сторону помещения предупреждает об эффекте обратной тяги.

Причины проблем с тягой:

неправильная конфигурация дымового канала;
недостаточная его высота или неправильно выбранное сечение;
засорение дымохода;
отсутствие притока свежего воздуха с улицы.

Условия нормального функционирования дымохода:

максимальная вертикальность контура;
гладкость и герметичность стен;
регулярное обслуживание и чистка дымоотводящей шахты;
установка дефлектора над трубой;
обеспечение притока свежего воздуха (наличие отдельного регулируемого воздуховода с улицы или установка оконной фурнитуры в режим проветривания во время эксплуатации камина);
установка оборудования для обеспечения принудительной тяги.

Частые ошибки и проблемы при установке

Излишний наклон, большое число изгибов и неверный их радиус, наличие горизонтальных областей и превышение их допустимой длины ослабляют тягу в контуре и способствуют образованию в нём наростов сажи.

В случае со сложноконтурным кирпичным дымоходом исправить ситуацию довольно сложно, иногда проблему решает гильзование или установка дымоотводящего оборудования принудительного типа (дымососа). Если же это невозможно, конструкцию придётся разбирать и переделывать.

Модульная стальная конструкция открытого типа легко разбирается, а значит, переделать её не составит особого труда.

При высоте трубы менее 5 метров, существенно снижается сила тяги. При расположении в одном модуле вентиляционной и дымоотводящей трубы и недостаточной высоте последней возрастает риск затягивания газов назад в вентиляцию.

Ошибка исправляется путём наращивания дымоходной трубы до необходимого уровня.

Слишком малое или большое сечение.

Не только уменьшает тягу, но и может нарушить герметичность контура в целом.

Корректируется тяга установкой на оголовок дымохода флюгера или турбовинта, защищающих контур от задувания и эффекта обратной тяги в ветреную погоду. Однако в штиль они будут бесполезны.

Неподходящий материал и дефекты строительства.

Материал должен соответствовать техническим параметрам эксплуатации, а монтаж осуществляться в строгом соответствии с нормативами.

Подготовка к кладке

Выбор места

Прежде чем вы начнете выкладывать камин, стоит определиться с тем, в каком помещении вы будете это делать. Минимальная площадь комнаты, необходимая для обеспечения нормальной работы камина (без холодных сквозняков или избыточного нагрева) составляет 20 кв. метров. При этом соотношение площади проема топливника камина к площади помещения должно быть в пределах от 1:70 до 1:80.

Наиболее популярный вариант – это устройство камина в проеме стены таким образом, чтобы его задняя стенка выходила в смежную комнату.

Функциональные типы каминов

Следующий этап – подбор чертежей камина, на которых указаны все ряды кладки (если вы новичок, то выбирайте упрощенный вариант, не требующий сложной подгонки кирпичей или выкладывания их под углом).

Теперь следует подготовить необходимые материалы, чтобы сложить камин самому:

Монтаж металлического экрана бетон и арматура для устройства отдельного фундамента под камин;
кирпич керамический хорошего качества (красный полнотелый, без трещин и сколов), либо белый тугоплавкий кирпич (Гжель), либо шамотный огнеупорный кирпич;
глина;
песок;
дверка прочистная;
задвижка печная;
рубероид;
сталь листовая нержавеющая на экран.

Заключение по теме

Что хотелось бы сказать в заключении. Камины на самом деле декоративные устройства. Тепла от них немного, но отдыхать около них хорошо. Все-таки открытое пламя огня, потрескивание дров, нежный запах дымка создают определенную атмосферу в доме. Из нашей статьи вы поняли, что построить камин своими руками будет несложно. Поэтому, если вы решили, что камину в вашем доме быть, тогда приступайте к изучению устройства, схемы и порядовки, приобретайте материалы, чертите эскиз и начинайте сооружение.

Наша статья вам в помощь. Чтобы вы поняли все до мелочей, мы предлагаем ознакомиться с видео – «кладка камина своими руками», которое размещено на этой странице сайта. Посмотрев его, вы полностью разберетесь в процессе устройства каминной печи.
