Дачная бытовка своими руками: чертежи, фото, видео

Материалы

Хоть и много на рынке строительных материалов, при строительстве бытовок используют только самые легкие, практичные и недорогие. Дачные бытовки многими первоначально рассматриваются как временный вариант — в планах строительство домика. Но строение часто настолько прочно «прирастает», что из него либо делают гостевой домик, либо летнюю кухню, либо используют еще каким-то образом. Так что, даже если в решили, что это — только временный вариант, выбирайте материалы и размеры исходя из большего удобства.

Дачная бытовка первой появляется на участке

Древесина

Чаще всего бытовки в наше стране строят из дерева. В них не так холодно в зимнее время, и не так жарко в летнее. В деревянных строениях естественным образом поддерживается требуемый уровень влажности. Потому в деревянных бытовках чувствуем себя комфортнее.

Достоинство деревянных бытовок — их малая масса. Стоят такие сооружения даже на грузовых шинах или сложенных друг на друга строительных блоках. И нормально себя чувствуют. В общем и целом — деревянная дачная бытовка с туалетом и душем — это хороший вариант.

Деревянная дачная бытовка с туалетом и душем — самый часто встречающийся вариант

Но, чтобы смотрелось строение нормально, за древесиной требуется регулярный уход. Необходимо возобновлять защитно-декоративное покрытие. Что это будет — краска, лак, масло для древесины — выбирать вам, но обновлять покрытие надо. Частота — раз в год, раз в два-три года. Зависит это от типа покрытия. Масла обновляются обычно раз в два-три года, краска и лак — раз год-два. Такая необходимость далеко не радует. Во-первых, расходы на лак/краску, во-вторых, время на удаление старого покрытия и нанесение нового (удалять масла не надо, в этом случае просто обновляется покрытие).

Существенный недостаток древесины — его пожароопасность. И с этим бороться сложно. Конечно, до постройки материал пропитывают антипиренами, но если будет гореть, то и это не спасет.

Металл

Металлические бытовки пожаробезопасны, но вот жить в них некомфортно. Во-первых нужна система вентиляции. Проветривать бытовку открывая двери-окна получается далеко не всегда. Потому о вентиляции надо позаботиться. Сделать ее в таком небольшом строении несложно, но это дополнительные хлопоты и затраты.

Металлическая дачная двухкомнатная бытовка с душем и туалетом

Кроме того, с понижением температуры, в металлической бытовке становится очень уж холодно, а натопить ее сложно — металл быстро отлает тепло в пространство. Зато летом в таком сооружении слишком жарко. Солнце раскаляет поверхность и духота стоит неимоверная. Даже если на улице еще не жарко. Частично спасти ситуацию можно натянув тент, но решение это поможет только частично. Солнце все равно будет греть ее, пусть и в меньшей степени.

Еще один недостаток таких бытовок для дачи — большая масса. На шлакоблоки ее уже не поставишь — нужна более солидная основа, способная выдержать массу металла и обстановки внутри. К тому же ее также надо красить. Потому что без краски металл ржавеет, и потому что внешний вид тоже важен.

Другие варианты

Древесина и металл — далеко не единственные материалы, из которых можно сделать дачную бытовку. Экземпляры из других материалов в продаже встречаются кране редко, но построить их своими руками можно за несколько дней. Если у вас есть опыт, труда вам это не составит, а если опыта нет, это он и будет. Хорошая тренировка, которая в дальнейшем пригодится. Если дом строить своими руками не собираетесь, то на участке придется то беседку ставить, то делать скамейку, детский уголок или что-то другое. Да и за строителями доделывать огрехи придется самому. Так что самостоятельное строительство бытовки — хороший старт.

Итак, вот из чего еще можно сделать бытовку для дачи:

Построить по каркасной технологии. Стойки могут быть металлическими или деревянными, обшивка — влагостойкий листовой материал (ОСП, влагостойкая фанера). Утеплитель — обычно минеральная вата, но может быть пенополистирол.

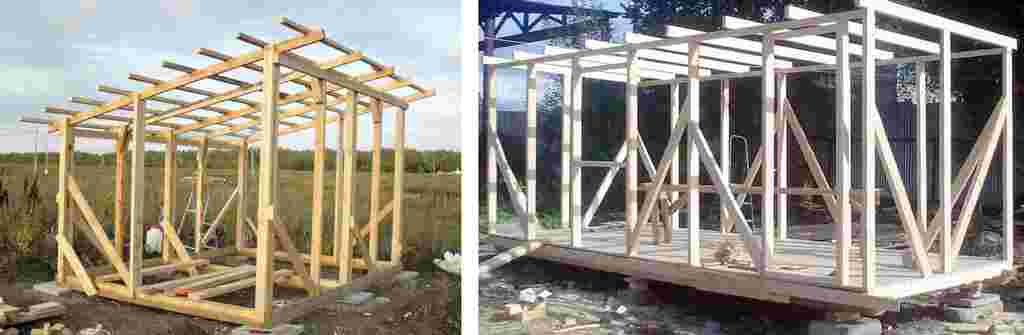

Каркас готов
Сандвич панели. Этот материал очень удобен для возведения утепленных хозпостроек. Стены сразу утепленные и с отделкой. Минус — это два слоя металла с утеплителем внутри.

Из этих материалов получаются быстровозводимые сооружения. Более комфортным будет существование в каркаснике. Если бытовку планируете использовать на долговременной основе, то это — лучший вариант. Если же бытовка после строительства дома переквалифицируется в подсобное помещение, ваш выбор — сэндвич панели.

Примеры проектов бытовок своими руками

Рассмотрим несколько разных бытовок, которые вы можете построить самостоятельно и в кратчайшие сроки:

Первый вариант – классическая каркасная бытовка с односкатной крышей. Одно небольшое окно для доступа дневного света и дверь. Наружная обшивка – вагонка, покрытая антисептиком для долговечности. Крыша накрыта обычным профлистом. Фундамент не заливной – бытовка стоит на брусьях, либо бетонных блоках.

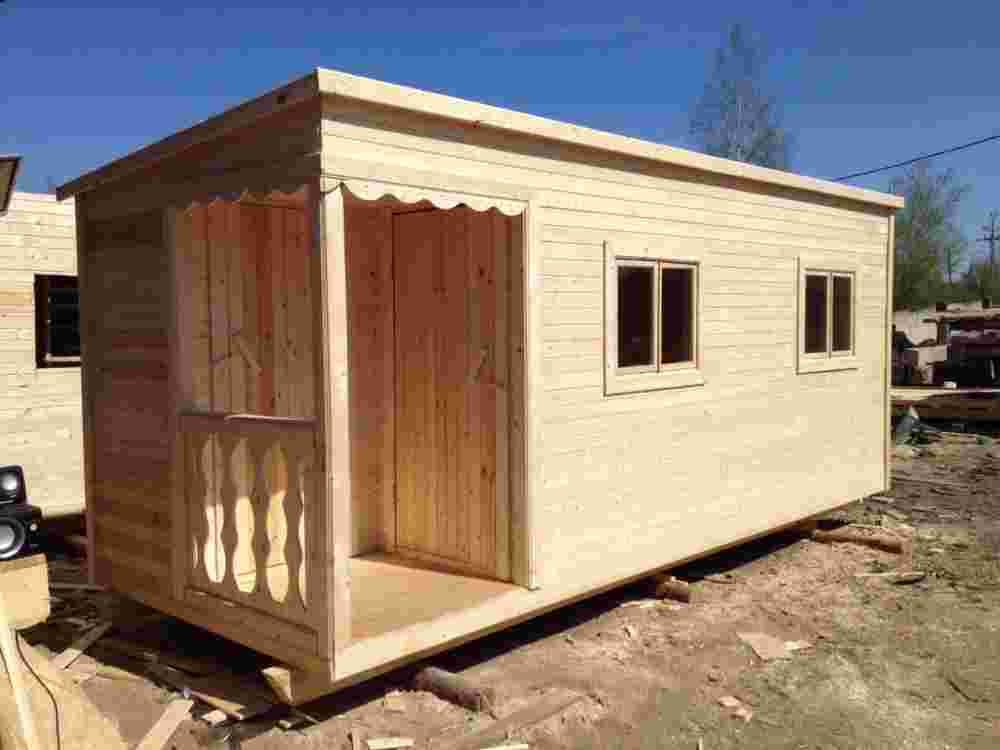

Бытовка с крыльцом – вариант более экзотический. Такую постройку имеет смысл ставить на постоянное использование. Просторное помещение с двумя окнами, небольшой тамбур и две двери на маленькое крыльцо с навесом, который защитит от дождя.

Третий проект – похожий вариант. Стоит отметить главное различие – здесь крыша двухскатная, в отличии от предыдущей бытовки. Похожее крыльцо и две двери с окнами. Обшивка постройки – вагонка. Основание сделано из бруса.

Более дорогой вариант бытовки. Материал – хвойное дерево. По сторонам от двери расположены два больших окна. Общая площадь – 13 квадратных метров на три небольших помещения внутри. Основание выполнено из бруса. Крыша односкатная.

Проект бытовки. Чертежи

Подсобка с крыльцом и балясинами. Утепленный вариант. В стенах предусмотрена защита от ветра и влаги, поэтому бытовку можно использовать как жилое помещение. Крыльцо имеет небольшой бортик с балясинами. При правильной отделке из вагонки или имитации дерева, данная постройка отлично украсит ваш садовый участок.

Проект бытовки. Чертежи

Большая бытовка, построенная по каркасному принципу из бруса. Обшивкой выбрана вагонка, углы выделены наличниками. Двухскатная крыша покрыта металлочерепицей. Бытовка стоит на основании из бетонных блоков, что надежно защищает ее от влажной земли и сезона дождей.

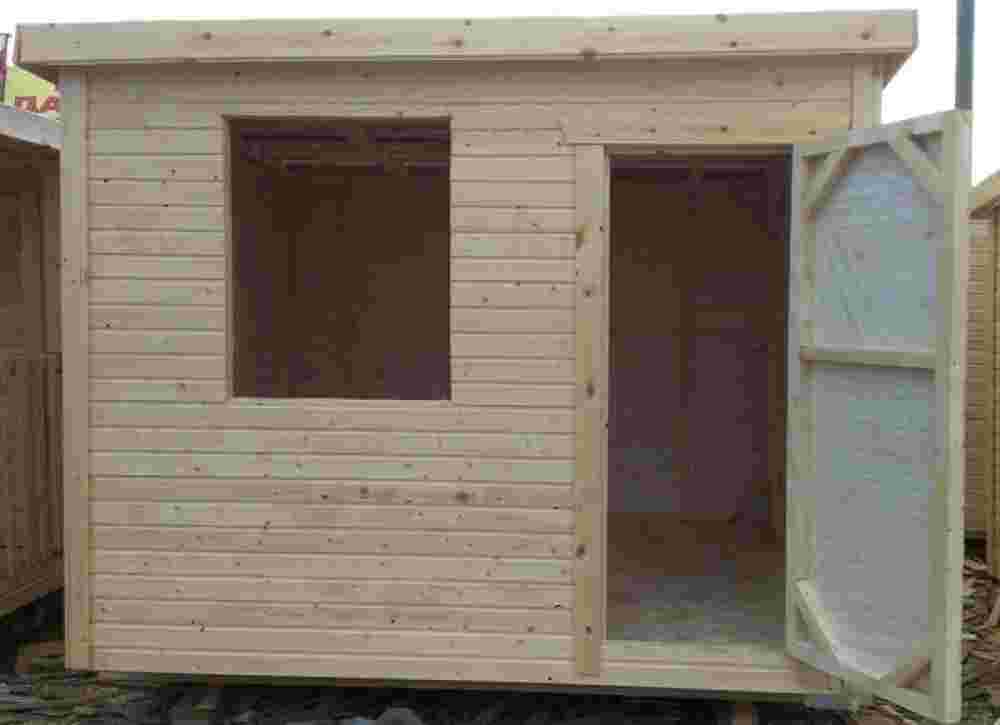

Небольшая брусовая бытовка. Включает в себя одно помещение, одно окно и дверь. Крыша односкатная. Основой служат брусья. Обшивка из вагонки. Отлично подойдет для небольших участков. Для временного проживания из-за малой площади вряд ли сгодится.

Нечто среднее между предыдущим вариантом и бытовкой с крыльцом. В данном случае вы получаете только навес над дверью. Сооружение, также, с одним окном и общим помещением. Крыша односкатная, фундамент ленточный. Бюджетный вариант крыши – двухслойный рубероид.

Проект бытовки. Чертежи

Большая утепленная бытовка. Стены выполнены из плит ОСБ, как и пол. Обшивка внешней стороны – вагонка. Крыша односкатная, покрытая рубероидом.

И это всего лишь несколько примеров того, как можно сделать бытовку своими руками. В этом случае вы не ограничиваете себя качеством материала, площадью, высотой и дизайном, который задан в стандартных моделях производителем.

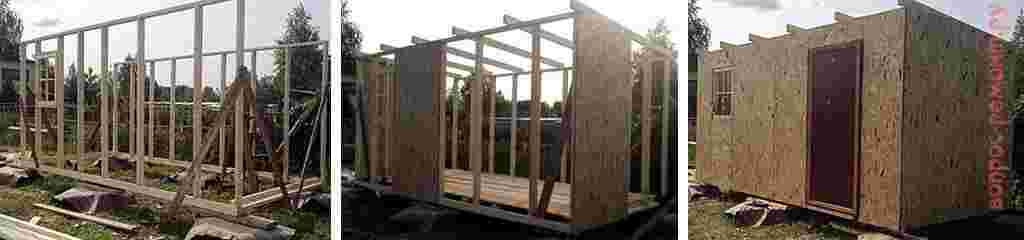

Как самому сделать каркас бытовки

Постройка бытовки технологически не очень сложна и не требует специальной подготовки или дорогих редких инструментов, однако неопытному строителю не стоит надеяться, что все пройдет быстро и без проблем. Количество необходимых операций по монтажу достаточно высоко, на полное их освоение в процессе возведения может уйти от месяца и больше.

Подготовительные работы для фундамента

Необходимо снять почву на 30 см по всей площади бытовки с выходом в 0,5 метра за периметр и заменить ее утрамбованным песком. Для большей долговечности песок можно уложить на геотекстиль.

Установка фундамента

Возможные варианты — бетонные блоки, кирпичные столбы, шлакоблочные столбы, литые бетонные фундаменты под стальную опору и так далее, в зависимости от требований по долговечности. Глубина столбов — от 30 см. Укладывать столбы нужно по шнурам, выставленным и по горизонтали, и согласно чертежу каркаса. Для бытовки 6х3 понадобится 15 столбов, 3 в ширину, 5 в длину, выставленных с шагом 1,5 м. На свежеуложенном сыром фундаменте 7 дней нельзя производить дальнейшие работы.

Распилка древесины по размерам согласно чертежу

Обработка изготовленных деталей антисептиком и гидрофобными средствами. Дополнительная противопожарная обработка вряд ли обеспечит надежную защиту от открытого огня, но может предупредить случайный пожар от искр и окурков.

Выкладка и закрепление к столбам основы каркаса (венца)

Перед укладкой венца столбы необходимо оснастить двухслойной рубероидной гидроизоляцией. Основа состоит из 3 продольных брусьев и 2 поперечных, размером 150х100 мм. Брусья выкладываются широкой стороной вниз согласно чертежу, выравниваются по уровню и крепятся анкерами/арматурной вязкой к столбам.

Монтаж нижней обвязки каркаса

Производится закрепление бруса сечением 100х100 мм на венец строго по периметру конструкции. На срединную балку обвязка не производится. После монтажа нижней обвязки должна возникнуть ступенька 50 мм по всему внутреннему краю основы.

Установка лаг на пол

Для лаг нужен брус 50х100 мм, монтируют его ребром вниз, на 3 продольных балки венца, вставляя в прорезы размером 30 мм в нижней обвязке. Шаг берется 60 см.

Устроение подпола

Необязательный шаг, продлевающий жизнь бытовке и немного утепляющий ее. Промежутки между столбами по периметру перекрываются тяжелым проницаемым материалом (строительный мусор, к примеру), а сам подпол от песка до лаг засыпается керамзитом.

Установка вертикальных угловых стоек из бруса 100х100 мм

Перед дальнейшим окончательным закреплением стойки выравниваются с помощью уровня и временных двусторонних реечных раскосов.

Монтаж верхней обвязки из бруса 100х100 мм

Задняя и торцевые балки должны крепиться в одной плоскости, на уровне задних стоек, фронтальная балка — выше, по верхней границе передних стоек.

Закрепление конструкции

Закрепление конструкции дополнительными вертикальными стойками из бруса 50х100 мм. Каждое окно или дверь требует двух стоек, между которыми будут проемы. Также нужно устанавливать стойки с шагом 1,5 метра на стенки без проемов.

Установка горизонтальных брусьев 50х50 мм, ограничивающих оконные и дверные проемы.
Замена временных реечных раскосов на постоянные из доски 100х40 мм.
Установка стропил на верхнюю заднюю и фронтальную балку согласно схеме].
Укладка на стропила обрешетки и кровельного материала согласно инструкции. Существует множество вариантов устройства крыши, но все их надо делать до укладки пола и обшивки стен.

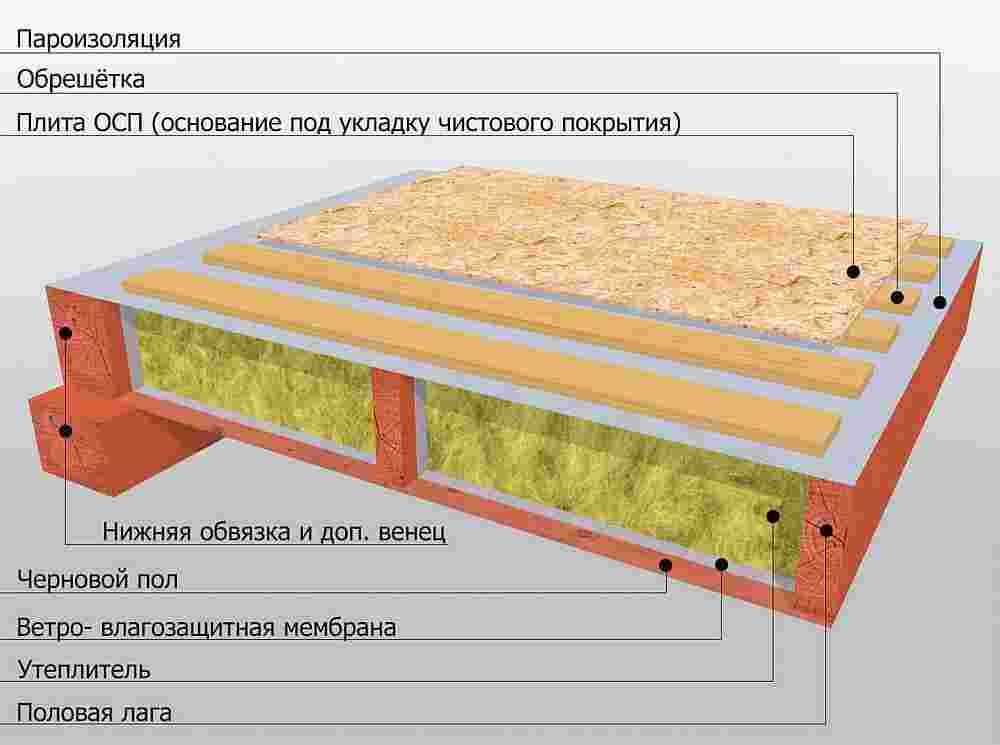

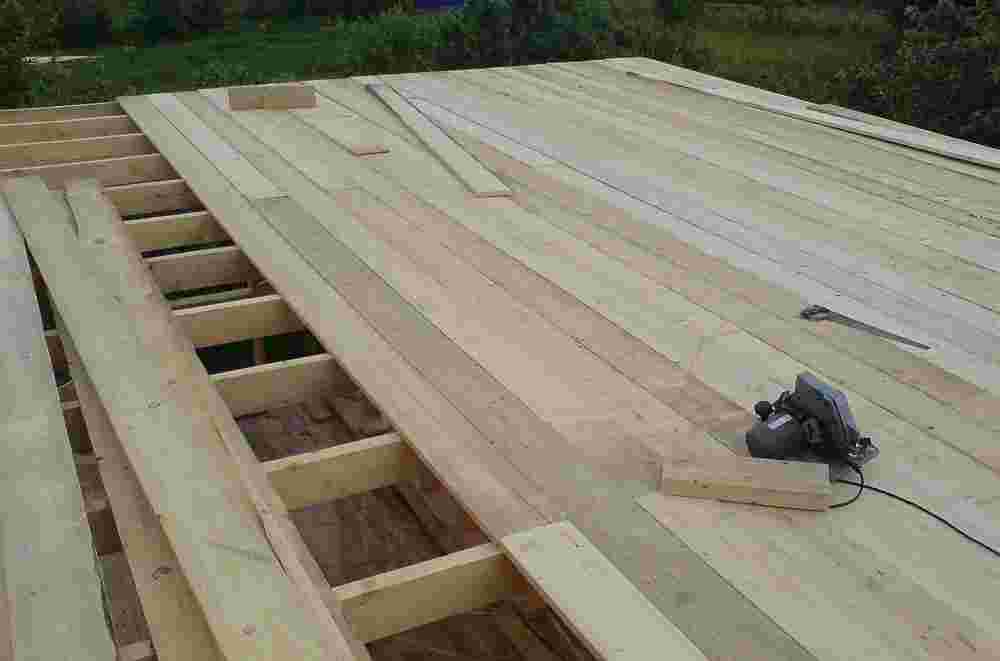

Монтаж чернового пола. Самым надежным вариантом станет шпунтовая доска 150х30 мм. Укладка производится в сплошной настил по трем балкам венца параллельно лагам.
Укладка нижней гидроизоляционной мембраны на черновой пол. Подбирается непроницаемый для пара материал.
Укладка утепления на мембрану между лагами. Используется пластины пенополистирола или минеральной ваты.
Укладка поверх утеплителя и лаг единой полиэтиленовой мембраны.
Монтаж настила поперек лаг из обрезной доски 150х40 мм.
Внешняя обшивка каркаса паронепроницаемым материалом.
Сплошная древесная обшивка каркаса, в зависимости от требований по виду и долговечности, это может быть вагонка, обрезная доска, щиты из толстой фанеры и так далее.
Установка окон и дверей.
Монтаж инженерных систем.
Внутренняя обшивка каркаса полиэтиленом. В обшиваемые зазоры закладывается и крепится степлером теплоизоляция. Это касается также потолочной поверхности
Внутренняя обшивка стен и потолка листовыми материалами (ДВП, ДСП, ОСП, фанера) или вагонкой.Установка перегородок из бруса 50х50 с креплением к полу, потолку и стенам, обшивка их листовым материалом.
Декоративные работы — покраска или покрытие линолеумом пола, установка имитации бруса и тому подобное.

Пошаговое строительство бытовки

Возведение постройки выполняется в несколько этапов. Разберемся, как сделать бытовку своими руками по чертежам, следуя подробной инструкции с фото и видео.

Фундамент

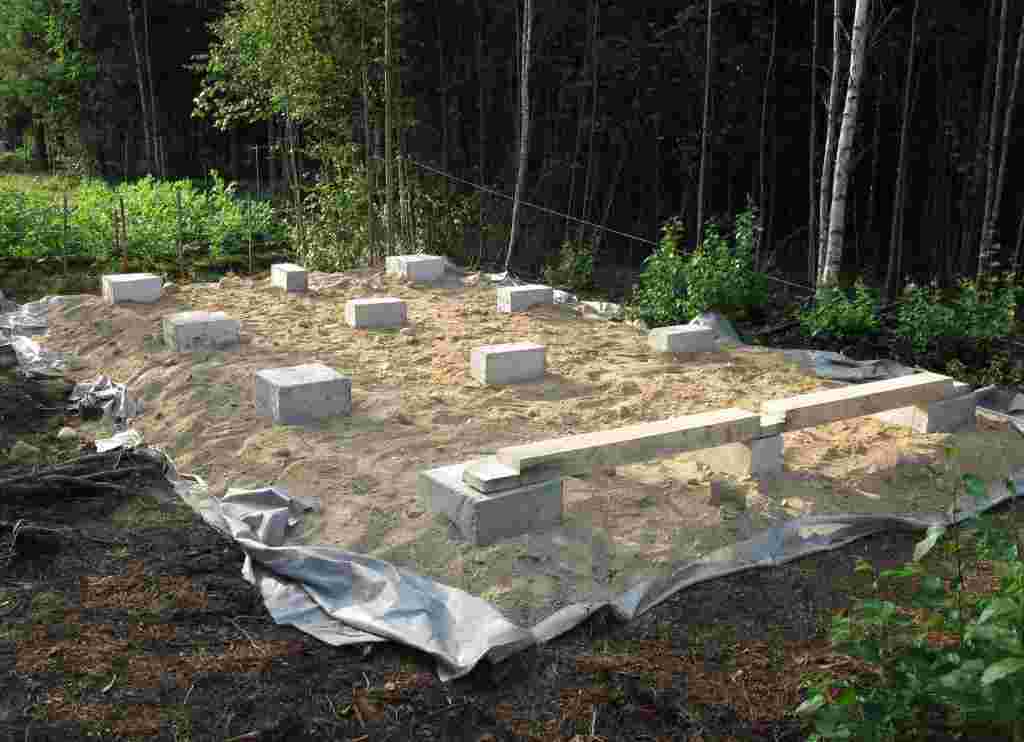

Бытовки часто выполняют из дерева. Поэтому рассмотрим строительство на примере такой конструкции. Деревянное сооружение имеет небольшой вес, поэтому капитальный фундамент под него не нужен. В качестве такового подойдут бетонные блоки, которые устанавливают на одном уровне.

Блоки необходимо располагать с шагом 1,5 м.

Для времянок из металла, имеющих больший вес, строят мелкозаглубленный фундамент столбчатого типа с использованием блоков, опирающихся на песчаную подушку. На таком фундаменте сооружение простоит несколько лет, после чего начнут появляться перекосы из-за просадки. Если постройка будет эксплуатироваться продолжительный период, то стоит задуматься о фундаменте столбчатого типа из кирпича с гидроизоляцией.

Сборка каркаса

Когда фундамент будет готов, можно приступать к строительству каркаса. Для этого, используя брус, выполняют нижнюю обвязку, после чего возводят стены. Данный этап состоит из следующих шагов:

Дерево обрабатывают с помощью антисептических веществ. Фундаментные столбы накрывают рубероидом для обеспечения гидроизоляции.
Торцы бруса обрабатывают для соединения в полдерева. Затем брус помещают на фундамент и соединяют гвоздями, при этом соблюдая угол в 90°.
Выпиливают 2 паза по центру коротких балок и крепят средний брус.

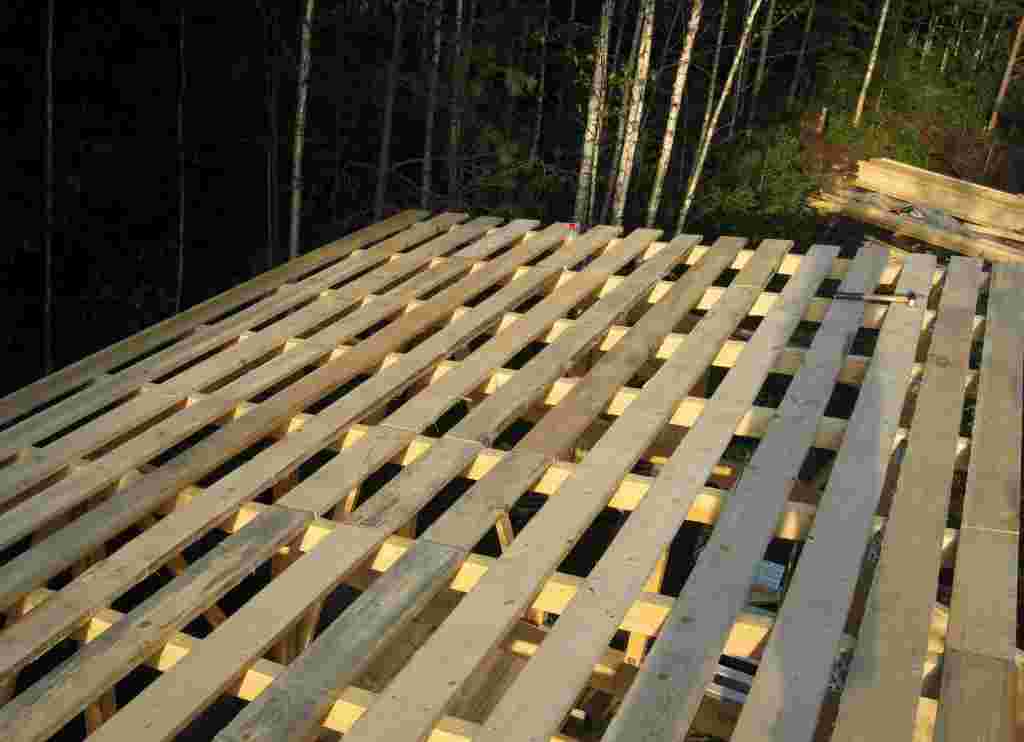

Затем приступают к устройству половых лаг, для чего монтируют доски, поставленные ребром с шагом 50 или 60 см, что определяется шириной выбранной теплоизоляции.

С боковых сторон к ним прибивают бруски, куда укладывают доски чернового пола и теплоизоляцию с гидробарьером.

Когда будет уложен слой теплоизоляции, поверх лаг расстилают пароизоляцию согласно схеме, после чего монтируют доски чистового пола.

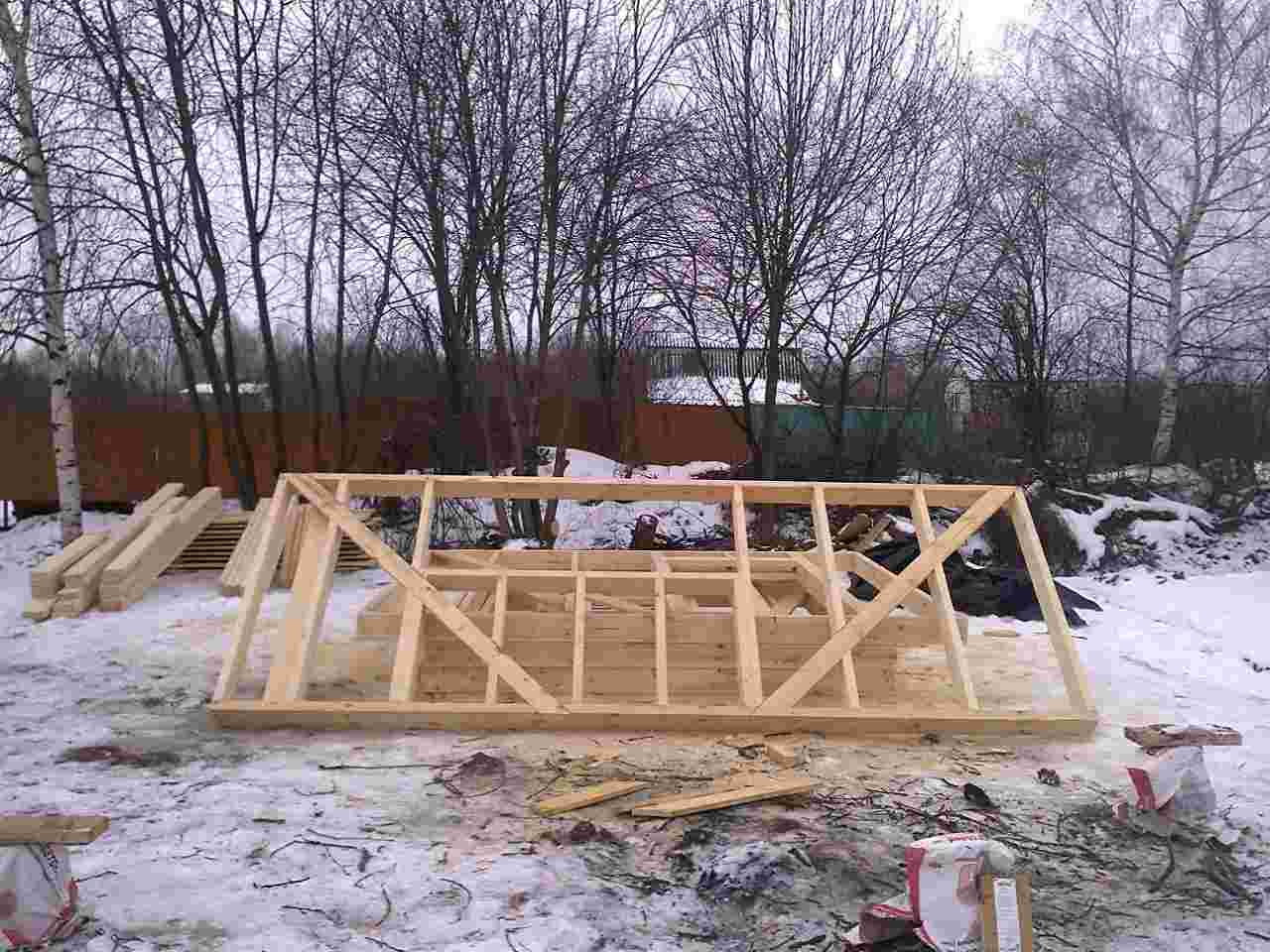

Стены бытовки из дерева собирают на полу. Для этого сколачивают каркас одной из продольных стен с необходимыми элементами для оконных и дверных проемов, устанавливают укосины. Закончив первую стену, можно сразу же приступать к сборке второй, а после — боковых.

Каркасы поднимают по очереди, устанавливая их вертикально и скрепляя друг с другом.

Чтобы сделать крышу под уклоном, одну продольную стенку делают выше другой на 50-60 см.

При использовании для каркаса металлических труб, их сваривают вертикально по месту, соблюдая угол 90° и не забывая своевременно приваривать элементы жесткости.

Монтаж кровли

Для перекрытия постройки устанавливают стропила из досок на ребро. Монтаж балок ведут непосредственно над стойками каркаса с тем же шагом. Чтобы избежать выпиливания пазов для стропил, можно задействовать специальные уголки. Поверх стропил укладывают и прибивают доски обрешетки. Можно поступить и по-другому: сверху стропила перекрыть листами OSB. Чтобы обеспечить свес кровли, стропила должны выходить за бытовку минимум на 150 мм. В завершении строительства их торцы зашивают досками.

Часто для покрытия вагончиков используют ондулин, который монтируют на предварительно уложенный слой ветрозащиты. Защитную пленку настилают снизу вверх с напуском в 100 мм. Для фиксации используют строительный степлер. Ондулин или другой кровельный материал фиксируют соответствующим крепежом.

Утепление и отделка

Готовые бытовки, как правило, не очень высокого качества. Поэтому и утепление у них посредственное. При самостоятельном строительстве для создания комфортных условий постройку обшивают по той же технологии, что и каркасные дома. Отделка проводится следующим образом:

Снаружи растягивают и фиксируют ветрозащиту, после чего монтируют листы OSB. Поверх них крепят отделочный материал.
Между вертикальными брусьями помещают плиты утеплителя. Для этих целей рекомендуется использовать базальтовую вату. Изнутри теплоизоляцию закрывают пароизоляционным материалом, прибивая его рейками к стойкам.

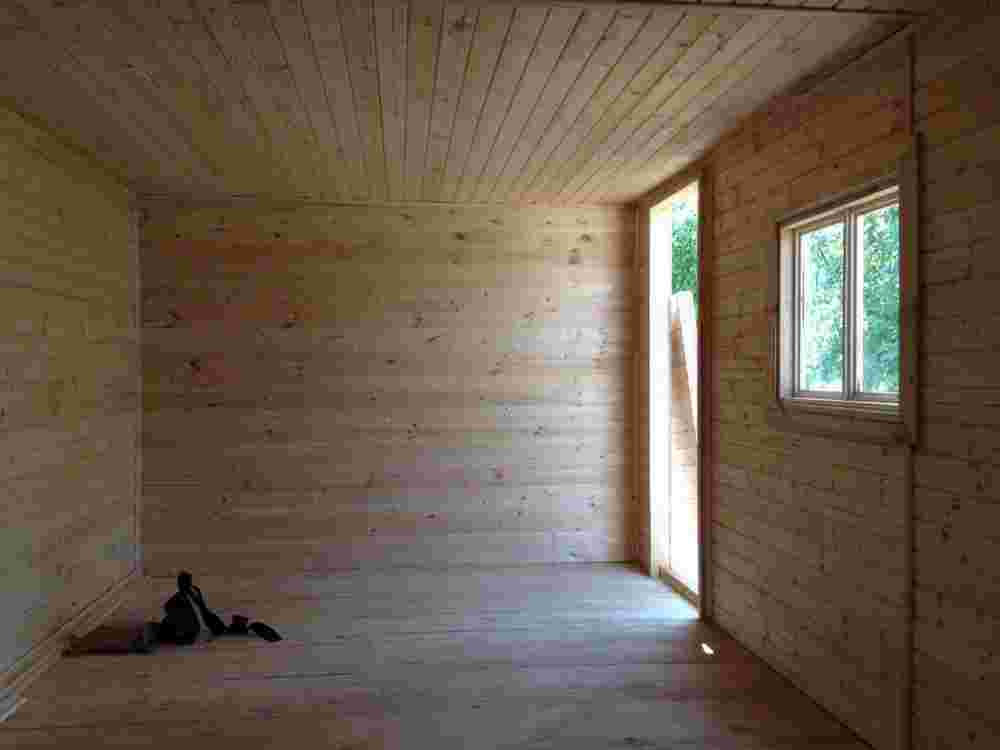

Внутри бытовку обшивают OSB либо фанерой с последующим креплением отделочных материалов (обои, ПВХ панели, вагонка).

Потолки утепляют и отделывают аналогичным образом, но теплоизоляцию желательно применить большей толщины.

Когда отделка будет завершена, устанавливают окна и двери, крепят отливы и систему водостока. Под свесами кровли закрепляют элементы, которыми будут закрываться стыки отделки.

Материалы

Исходя из вида используемого материала, бытовки бывают металлическими и деревянными. Металлические постройки считаются долговечными, поскольку металл устойчив к воздействию окружающих факторов. Блок-контейнеры изготавливают из металла и древесины.

В основном постройки с использованием металла возводят для строителей. Снаружи их обшивают оцинкованным профнастилом, для внутренней обшивки применяют вагонку, а также пластиковые панели, оргалит либо ДСП. Утеплителем конструкции чаще всего является минвата, двери обшивают ДВП.

Окна делают небольшими, используя в работе двойной стеклопакет. По желанию внутри можно создать перегородку, что позволит разделить пространство на 2 маленькие комнаты разного назначения. Иногда по желанию заказчика одну стену дачной бытовки делают стеклянной.

Простые дачные домики рассчитаны в среднем на 5-6 лет эксплуатации. Что касается изделий из древесины, то их стараются покупать в том случае, когда бытовкой собираются пользоваться гораздо больше 5 лет. Покупатель изначально рассчитывает на проживание в домике в теплое время года. Если постройка будет достаточно утепленной, можно задуматься и о постоянном проживании.

В деревянных модульных конструкциях не так холодно зимой и не душно летом. Они характеризуются оптимальным уровнем влажности, атмосфера внутри этих помещений создается приемлемая для постоянного проживания. Модули из древесины весят меньше металлических аналогов, устанавливают данные модификации на грузовые шины либо строительные блоки. Снаружи и внутри их нередко обшивают вагонкой.

Эксплуатировать такие постройки можно не менее 15 лет. Бытовки, обшитые вагонкой и сайдингом, могут заменять обычные частные дома. В них можно обустроить совместный санузел, хозблок, спальню или гостиную. Известны случаи, когда из них создавали двухэтажные домики, убирали перегородки, соединяя между собой для получения более комфортабельного сооружения.

Изделия из разного сырья можно классифицировать по технологии сборки. Например, варианты из древесины бывают щитовыми, каркасными и брусовыми. Аналоги из металла тоже изготавливают на каркасной основе.

Щитовые домики относятся к классу самых бюджетных. Стоят они дешево, чем радуют рядовых покупателей, однако и рассчитаны на непродолжительный срок службы. Материалами внутренней и наружной обшивки здесь являются ДВП и нецельная вагонка. Утепляют данные конструкции, применяя стекловату либо пенопласт. Однако утепление построек данного типа выполняется не всегда.

Щитовые бытовки нельзя назвать удачными вариантами покупки, поскольку у них нет ребер жесткости. Ввиду этого постройки могут подвергаться изменению размеров (деформации). Пол в таких блоках дощатый, крышу делают из железа. Использовать помещение данного типа можно как склад или, например, творческую мастерскую.

Брусовые бытовки делают из хвойного бруса. В таких конструкциях не предусмотрена наружная отделка стен, а потолок, двери и внутренние перегородки обшивают вагонкой. Кровля у данных блок-контейнеров бывает односкатной (в маленьких вариантах) и двускатной. Для укрепления межбрусовых швов используют паклю и льноватин.

Каркасные металлические вагончики имеют основу из металла, снаружи их обшивают оцинкованным профнастилом. Внутренней отделкой может являться ДВП, МДФ, панели ПВХ. Каркас может быть изготовлен из гнутого либо катанного швеллера сечением 100 мм.

Как строить?

Щиты

Простейший способ постройки бытовки – сборно-щитовой. Рамы щитов из досок собираются на земле, затем сбиваются в короб, слева на рис. В нем настилается простой пол, стены обшиваются чем попало: ОСП, ДСП, фанерой и т.п. Затем ставят двери, окна (справа на рис.), настилают кровлю – и готово! На 1 сезон или того менее: короб из щитов – не каркас, в нем нет отдельных несущих элементов, и под нагрузкой строение еще до холодов перекашивается, а то и рушится. Щитовую бытовку можно строить только как раздевалку-убежище и в том случае, если точно известно, что до осени постройка дома будет завершена.

Постройка бытовки из щитов

СИП

Тем не менее, способ щитовой сборки быстровозводимых, достаточно надежных и долговечных зданий, в т.ч. жилых домов, доступный для строительства своими руками, существует. Это – сборка из СИП-панелей (структурно-изолированная панель, SIP, Structural Insulated Panel). Бытовка из СИП обойдется дороже, чем описываемая далее каркасная, но ее постройка даст опыт, который может понадобится, если вы решите строить круглогодичную дачу или загородный дом из СИП, технология в том и другом случае одна и та же. О строительстве из СИП в рунете написано достаточно, а подробнее о самих панелях см. ролик:

Видео: обзор СИП-панелей

Осторожно, щиты!

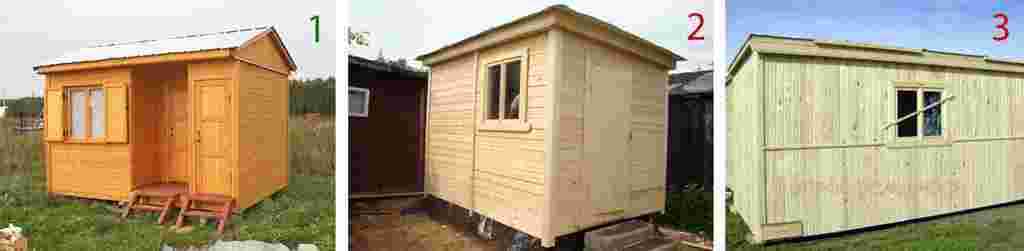

Многие из имеющихся в продаже готовых бытовок – щитовые, со всем вытекающим. Вдруг вы решите приобрести готовую бытовку, отсечь подозрительные можно по следующим признакам:

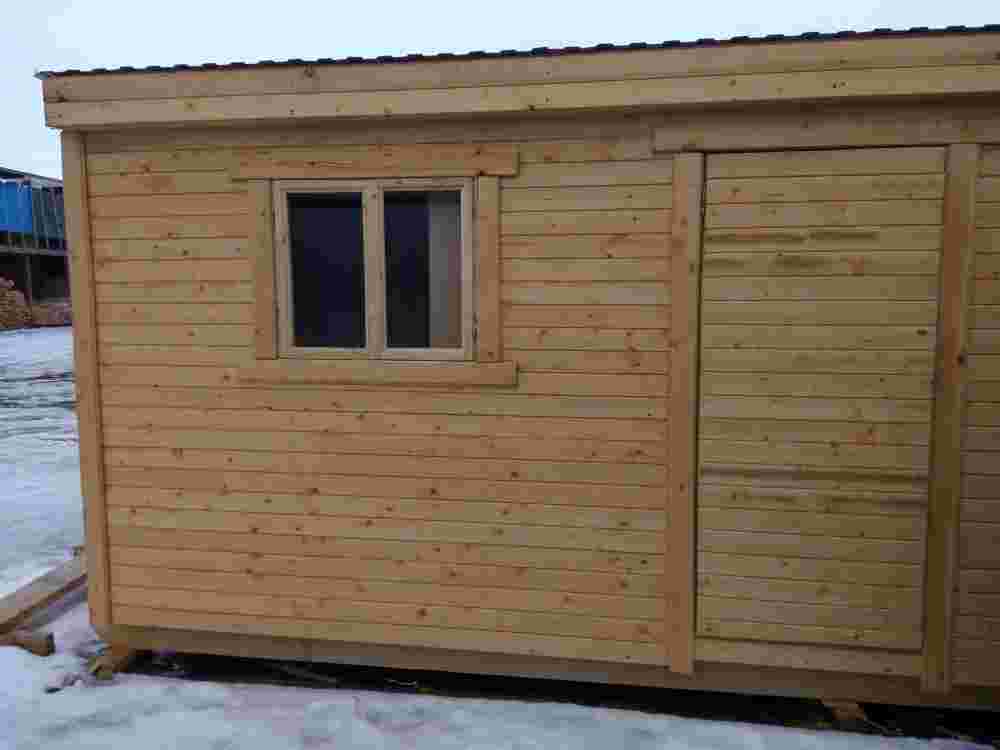

Добротные бытовки любой конструкции, как правило, не имеют накладок на внешней обшивке стен, поз. 1 на рис. справа, в отличие от хлипких щитовых, поз. 2 и 3. Эти доски набивают на стыки щитов, чтобы изделие выдержало транспортировку.

С той же целью углы и проемы халтурных бытовок укрепляют временным грубыми накладками, поз. 3. Добротные бытовки перевозку выдерживают и без усиления углов, а оконницы со стеклами поставляются в отдельной упаковке. С халтурой этот фокус не проходит: при перевозке с пустыми проемами будка уже перекашивается настолько, что окна на место не встанут.

Каркас как основа

В каркасных зданиях эксплуатационные нагрузки берет на себя прочный жесткий каркас. Для такого простого строения, как бытовка, он оказывается также недорогим и мало трудоемким. Каркасные бытовки строят либо «от клетки», слева на рис. – пол настилают в уже собранном каркасе – либо «клетку» из силовых связей собирают на прочном основании, справа там. Последнее требует несколько больше труда и материалов, но меньше умения, поэтому далее мы подробнее остановимся именно на этом способе.

Брус и бревно

Бревенчатые и брусовые бытовки роскошно выглядят, см. рис. справа, но по стоимости и трудоемкости не уступают дому большего размера, и строятся по той же технологии. Строят их редко, в основном, если в дальнейшем предполагается переоборудование бытовки в баню; каркасные строения для этого не подходят. В таком случае бытовку сразу строят на месте бани и обустраивают стоком по всем правилам, а печь, душ, банное оборудование закупают и полати ставят, когда дом уже готов.

Металл+

Если вы умеете слесарничать и обращаться со сварочным аппаратом, то, возможно, вам проще будет собрать бытовку в металлическом каркасе. При этом, во-первых, отпадает нужда в фундаменте – строение будет надежно стоять просто на бетонных блоках, подложенных под углы. Во-вторых, вдруг бытовка окажется не нужна, ее без проблем удастся продать с прибылью.

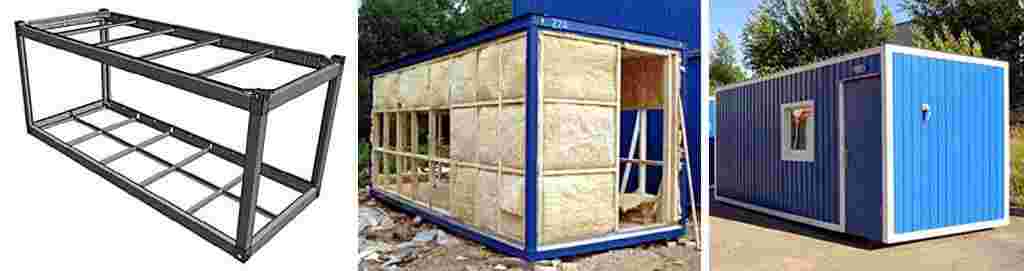

За основу бытовки в металлокаркасе берут силовую схему контейнера, слева на рис. ниже, только на рамы и угловые стойки ради экономии пойдут профтрубы 80х80х(3-4) мм. Верхнюю и нижнюю обрешетки делают из спаренного уголка 60х60 мм или тавра соответствующего размера. Пол настилают, как описано далее для каркасной бытовки, в стены ставят деревянные рамы с проемами окон и дверей и, возможно, с утеплением, в центре на рис; о конструкциях рам также см. далее. Обычно бытовки такого типа снаружи обшивают профлистом, справа на рис., но данная конструкция позволяет сделать обшивку любого типа, двускатную крышу и придать строению полностью деревянный вид при сохранении металлической прочности.

Устройство бытовки в металлическом каркасе
