Виды

Развитие охранных систем, как и другой продукции, не стоит на месте. На рынке появляются всё более новые и «хитрые» датчики для защиты жилья и ценностей. Современные автоматические системы охраны способны реагировать на звуки, движение, даже на вибрацию или изменение температуры. Последние обычно используют при установке пожарной сигнализации – такие датчики умеют вовремя реагировать на наличие дыма или повышение температуры.

Для начала стоит выделить две большие группы охранных систем. Они могут быть проводными и беспроводными. Главным преимуществом проводных вариантов датчиков является их доступная стоимость. У беспроводных моделей она будет более высокой. Также пользователями отмечается, что проводные модели являются более надёжными и долговечными. Хотя в плане удобства в применении они уступают беспроводным моделям, ведь большое количество проводов выглядит не очень привлекательно, да и разобраться в них тяжелее. Поэтому для многих проводных систем используется скрытый тип установки. В этом случае провода не видны, но доступ к ним, в случае выхода из строя, ограничен.

Беспроводная группа охранных систем работает по принципу передачи связи по радиоканалу. Для питания беспроводных систем используются батареи. Данные системы более удобны в применении и подключении. Недостатком этой группы датчиков является необходимость периодической замены элементов питания.

Теперь стоит поговорить о конкретных типах охранных систем.

В целом принято выделять следующие виды охранных датчиков:

• герконовые;
• инфракрасные (датчики движения);
• вибрационные;
• звуковые или акустические;
• комбинированные модели.

Герконовые виды датчиков могут вызвать недоумение из-за своего странного названия, но на самом деле это обычные магнитоконтактные или магнитные датчики. Данные системы имеют в своей конструкции две части. Это, собственно, сам геркон (магнитоуправляемый контакт) и магнит. Как видно, конструкция довольно простая, зато крайне действенная. Герконовые датчики реагируют на открытие окон или дверей, поэтому иногда его могут называть «дверной» датчик или «оконный». Одна часть системы устанавливается на неподвижной части двери или окна, а другая — на подвижной. Сами части связаны с контактами, которые при открытии разомкнутся. Поэтому принцип работы такого датчика довольно прост.

Инфракрасные датчики или датчики движения, в свою очередь, можно подразделить на два подвида. Это активные и пассивные системы. Активные датчики испускают инфракрасные лучи или один луч, при пересечении которого автоматически включается сигнал тревоги. Некоторые из них могут состоять из двух частей – излучателя и приёмника, а в других моделях они могут быть совмещены в одну конструкцию. К этой же группе относятся оптико-электронные сенсоры. Оптико-электронный датчик использует линейный принцип работы, то есть, срабатывает при нарушении злоумышленником определённой инфракрасной линии.

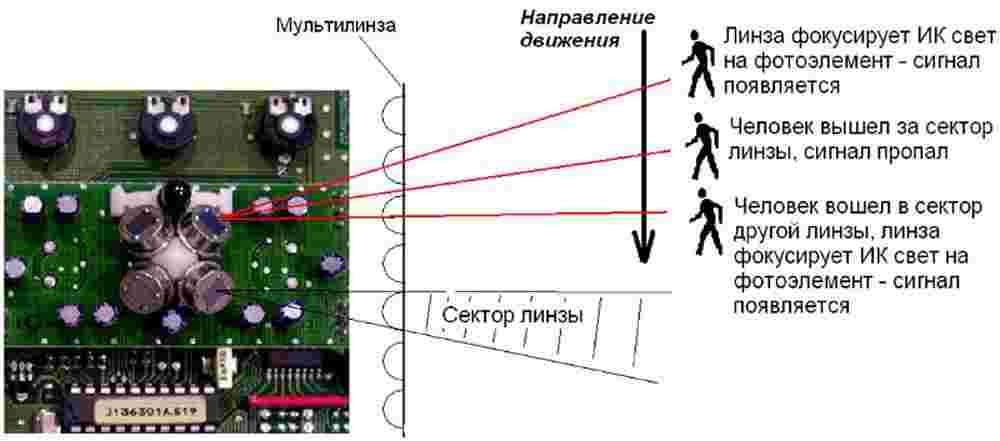

Пассивные инфракрасные датчики имеют в конструкции специальную линзу. С её помощью датчик делит помещение на определённые зоны или секторы, в которых отслеживается наличие движения.

Вибрационные охранные системы чаще всего предназначены для обнаружения разбития стёкол или пролома дверей, стен и т. д. Данные датчики реагируют на появление вибраций и при их наличии включают сигнал тревоги.

Звуковые или акустические системы также способны реагировать на разбитие стёкол в окнах. На таких датчиках используются специальные микрофоны. Они фиксируют звуки, которые затем обрабатываются в системе, а уже она при необходимости запускает извещатель тревоги.

Комбинированные модели охранных систем могут включать в свой функционал два вида различных датчиков. Например, в одной конструкции могут быть совмещены звуковые и инфракрасные системы.

Виды

Существуют два основных конструктивных исполнения этих устройств:

1. Для наружного применения.
2. Устанавливаемые в помещениях.

Устройства, предназначенные для применения в помещениях, в наружных условиях быстро выйдут из строя. Применение уличных приборов в доме экономически несообразно.

Отличаются устройства и по месту установки:

1. Периферийные – их размещают на отдаленных от дома объектах, таких как: устройство для включения подсветки бассейна, включение освещения дорожек при прогулках по участку в темное время суток и прочее.
2. Устанавливаемые для контроля периметра – эти приборы управляют включением света при подъезде к дому автомобиля или приближении человека, помещаются обычно на ограждении усадьбы.
3. Внутренние – располагаются внутри помещений, в туалетной или ванной комнате, на входе в подвал и, вообще, в любом отдельном помещении. Применение таких устройств позволяет значительно экономить электроэнергию, освещение будет включаться там, где оно необходимо в данный момент.

Все наружные датчики обычно оснащаются детекторами массы, чтобы не реагировать на появление в зоне действия прибора мелких животных. Также нужны сенсоры контроля освещения, предотвращающие включение в светлое время суток.

Конструкция

Оптические датчики обычно очень компактные — для простоты установки. Для практического применения конструкторы оснащают оборудование выносными модулями. Конструкция приборов может отличаться в зависимости от выбранного места для установки.

Щелевые датчики

Это несколько оппозитно расположенных приёмников, установленных на одной платформе с излучателем. Корпус напоминает букву U. Щелевой приемник применяют для подсчета предметов, которые перемещаются по установленной зоне с высокой скоростью.

Конструкция крайне удобна для экономии пространства, поскольку прокладывать нужно только один питающий кабель.

Прямоугольные

Строение корпуса позволяет дополнительно комплектовать датчики системой охлаждения. Таким образом, оборудование можно ставить с объектами, которые сильно разогреваются.

Прямоугольная форма также обеспечивает надежную устойчивость прибора. Датчики оснащают высокоточной оптикой, что позволяет производить мгновенный пересчет объектов.

Цилиндрический корпус

Устройство внешне очень похоже на свечу зажигания. Устройство продают с дополнительными элементами — пластины для крепежа, уголки и зажимные блоки.

Классификация

тепловой датчик

Перед тем как подключить датчик движения, узнайте, каким бывает это устройство и на чём основывается принцип его работы.

Классифицируются эти приборы по нескольким параметрам. Например, по месту установки они бывают периметрическими (монтируются для уличного освещения), периферийными и внутренними. Датчики движения, которые предназначены для установки на открытом воздухе, выдерживают высокие и низкие температуры, влажность.

Не пытайтесь установить на улице приборы, предназначенные для работы в помещении, нормально функционировать они не будут.

По способу срабатывания:

1. Тепловые. Такие устройства реагируют на изменение температурного режима в подконтрольной им зоне.
2. Колебательные. Здесь уже реакция идёт на изменение магнитного поля или внешней среды, когда происходит перемещение объекта.
3. Звуковые. Срабатывание происходит за счёт импульса от колебаний воздуха при появлении звуков.

звуковой датчик

По способу установки:

• Потолочный (его следует устанавливать в подвесных потолках).
• Накладной (монтируется на стенах).

У потолочных и стенных устройств разные углы обзора. Те, которые монтируются на потолке, охватывают 360 градусов пространства, в то время как устанавливаемые на стенах от 90 до 240 градусов.

Конструктивно устройства бывают наружными (крепятся на специальных кронштейнах) и встроенными (монтируются в коробах под выключатели либо в специальных отверстиях в потолке рядом с местом, где крепится люстра).

Иногда эти устройства изготавливают так, что они очень похожи на обычный световой прибор. Часто совмещают выключатель света с датчиком движения, что весьма удобно, ведь в таком случае выполняется сразу несколько функций.

Разновидности устройств и принцип работы

Существует несколько видов (ДД), отличных по принципу действия, а также месту монтажа и эксплуатации. Оборудование, предназначенное для установки снаружи домов, должно иметь степень защиты корпуса не менее IP 55, а для помещений – IP 22 и выше. Теперь рассмотрим различия этих устройств.

Существует несколько видов ДД управления светом

По типу питания

Для нормальной работы сенсорного оборудования требуется питание. По его типу различают следующие устройства:

• проводные. Запитка ДД осуществляется от бытовой сети 220 В;
• автономные. Для питания датчиков используются источники постоянного тока.

Самая большая группа, представленная на рынке – ДД проводного типа с подключением к сети с напряжением 220 В. Хотя автономных моделей меньше, но и они имеются в достаточном ассортименте. Такие устройства являются хорошим вариантом для включения освещения, которое работает от источников постоянного тока.

Датчик проводного типаАвтономная конструкция

По способу определения движения

Помимо типа питания, ДД различаются по принципу определения движущихся объектов. Итак, устройства для детекции используют:

• ультразвук;
• акустику;
• микроволны;
• инфракрасные лучи;
• комбинированные способы.

Датчики различают по способу определения движения

Ультразвук и акустика

Ультразвуковые (УЗ) датчики работают по принципу отражению волн от поверхности различных предметов. Устройство генерирует ультразвуковые волны, которые после отражения от преграды улавливаются специальным приёмником. Когда в зоне действия датчиков оказывается движущийся объект, волны, наталкиваясь на него, меняют свою частоту, что и фиксируется сенсором.

Принцип действия УЗ датчика движения

Акустические ДД могут реагировать на хлопки, звуки закрываемой или открываемой двери и т.п. Устройства, в основном, используются в подвальных помещениях, где срабатывание прибора происходит после того, как туда кто-нибудь входит. В других местах их использование нецелесообразно.

Акустические устройства могут срабатывать от хлопка или громкого разговора

Микроволновые и ИК-датчики

Микроволновые ДД относятся к активным устройствам и работают по принципу радиолокатора. Датчик посылает высокочастотный сигнал и принимает его отражение. Любые изменения в возвращенном сигнале приводят к срабатыванию датчика и включению света. Считается, что микроволновые устройства намного чувствительнее ультразвуковых приборов.

Принцип действия микроволновых  ДД

Инфракрасные ДД относятся к пассивной группе устройств. Датчик мониторит окружающую среду, и, если в поле действия сенсоров попадают объекты с температурой выше заданной, то происходит срабатывание устройства, и включается свет. Инфракрасные датчики, как правило, устанавливают внутри помещения, настраивая их таким образом, чтобы они не реагировали на домашних животных.

Устройство и принцип определения движения ИК сенсором

Комбинированные

Комбинированные или дуальные датчики включают в себя несколько типов сенсоров. Они отличаются большей надёжностью, точностью и меньшим количеством ложных срабатываний. Единственный недостаток таких устройств – высокая стоимость. На рынке в основном представлены модели с ультразвуковыми и ИК сенсорами.

Комбинированный датчик

Для включения света в доме или на улице чаще всего используются ИК датчики движения, которые отличаются низкой стоимостью, широким диапазоном настроек и большим радиусом обнаружения. В длинных коридорах и на лестницах лучше устанавливать микроволновые или УЗ устройства в качестве проходных выключателей.

Виды и разновидности

Датчики на движение устанавливают для включения света как на улице, так и внутри помещения. Поэтому они изначально имеют набор заданных параметров для эксплуатации в конкретных условиях. Это нужно учитывать тем, кто хочет знать, как правильно их выбрать. Существуют две основные системы их классификации – по типу питания и принципу работы сенсора.

Тип питания

Датчики для автоматического включения света, инициирующиеся на движение объекта в их поле зрения, по типу источника питания разделяются на две категории:

1. Работающие от бытовой электросети (220В).
2. Беспроводные, функционирующие от батареек и аккумуляторов (низковольтовые).

Способ определения наличия движения

Существуют следующие разновидности датчиков для определения движения и включения света по типу применяемого сенсора:

1. Инфракрасные. В основе принципа действия применяется реакция детектора на тепло, выделяемое телом человека или животного. Относится к пассивному типу – так как не имеет излучателя для сканирования объекта, а оснащается только приемником тепловых волн. Недостатком является высокая вероятность срабатывания на домашних и диких животных.
2. Акустические. Еще один прибор, аналогичный по типу действия выше приведенному. Вместо теплового излучения используется звуковое. Инициируется, к примеру, шумом от открывания дверей, топотом при ходьбе, намеренным хлопком в ладоши. Предназначается для использования в помещениях, защищенных от посторонних шумов, например, в подвальных и цокольных помещениях.
3. Ультразвуковые. Прибор относится к активному типу детектирующих устройств. Излучает низкочастотные звуковые волны, улавливаемые после отражения сенсором. При этом дальность его действия небольшая. Кроме того, если объект двигается медленно, устройство может не сработать. Крайний недостаток таких датчиков на движение – негативное влияние на слух и нервную деятельность животных, которые в отличие от человека хорошо воспринимают рабочий спектр волн прибора.
4. Микроволновые. Датчик постоянно излучает в микроволновом диапазоне. Когда в поле его действия попадает объект, совершается отражение волн и прием их сенсором – происходит включение света. Излучатель может быть настолько мощным, что будет определять движение далеко, и за пределами забора. Недостаток – неполезное для человека и животных СВЧ-излучение. Поэтому такие устройства часто устанавливают вне дома – на улице, во дворах, на охраняемых территориях.
5. Комбинированные. В основе применяют сразу несколько сенсоров – для уменьшения ошибки, улучшения чувствительности и устранения негативного влияния факторов окружающей среды на прибор. Недостаток – высокая стоимость.

В большинстве случаев в бытовых условиях – в доме, квартире, во дворе на небольшом расстоянии применяют инфракрасные датчики, в длинных коридорах общественных зданий, складах, открытых площадях – ультразвуковые и микроволновые модели. В профессиональной охранной деятельности большую эффективность проявляют приборы с СВЧ-излучением, характеризующиеся большой дальностью действия и инициирующие включение света в ответ на перемещение объекта даже за перегородкой.

Основные параметры датчиков

Определившись с конструкцией, необходимо сделать правильный выбор параметров и технических характеристик данных устройств.

Важным показателем считается обзорный угол, который может составлять от 90 до 360 градусов по горизонтали. Этот показатель выбирается исходя из количества направлений, по которым возможно подойти к нужной точке. Если датчик монтируется на стену – достаточно и 180 градусов, а при закреплении к столбу потребуется уже 360. Во внутренних помещениях можно обойтись узконаправленными приборами, а при наличии нескольких дверей потребуются устройства с расширенными функциями. Эти модели отличаются высокой стоимостью, поэтому при выборе следует руководствоваться конкретными условиями эксплуатации.

Существует и угол обзора по вертикали, составляющий для дешевых устройств примерно 15-20 градусов. Дорогие устройства могут работать в вертикальном диапазоне до 180 градусов. Такие приборы применяются в системах охраны, поскольку для регулировки света они экономически нецелесообразны. Устанавливаются на оптимальной высоте, во избежание так называемого мертвого пространства.

Немаловажную роль играет расстояние, на котором прибор считается наиболее эффективным. Внутри помещений вполне достаточно 5-7 метров. Уличный датчик может иметь большую длину действия, которая зависит от площади контролируемой зоны. Однако, если этот показатель окажется чересчур большим, возможен рост количества неправильных или ложных срабатываний.

Следует учитывать и фактор мощности осветительных приборов, подключенных к данной цепи. Все типы датчиков движения соответствуют определенной нагрузке и силе тока с установленным номиналом. Поэтому, выбирая то или иное устройство, нужно учитывать общую мощность ламп, установленных в люстрах, плафонах и т.д.

Дополнительные критерии выбора

Помимо основных параметров, существуют и другие критерии, которые в определенное время могут приобрести решающее значение.

Датчики движения и освещенности выбирается по месту монтажа и способу крепления. Они могут закрепляться на стенах или потолках и быть установленными на кронштейне, как это предусмотрено для корпусных моделей. Все варианты скрытой установки обеспечиваются миниатюрными встраиваемыми устройствами, монтируемыми в специальных углублениях в незаметных местах.

Некоторые датчики обладают дополнительными функциями. Их возможности существенно расширяются за счет встроенного в одном корпусе датчика освещенности. Когда прибор устанавливается на улице или возле окна, то в дневное время его работа не требуется поскольку света и так достаточно. Фотореле может подключаться отдельно или входить в конструкцию датчика движения.

Полезной функцией является защита от домашних животных – собак, кошек и других. При ее наличии ложные срабатывания случаются значительно реже. То же самое можно сказать и о задержке отключения света. Во многих случаях отключение света происходит сразу же после выхода объекта из зоны действия прибора. Это не всегда удобно, поскольку освещение бывает еще нужно. Поэтому наиболее удобными считаются модели не только с задержкой, но и с возможностью ее регулировки.

После приобретения датчика для включения света, его необходимо правильно разместить, обеспечив тем самым его корректную работу. С связи с этим необходимо соблюдать установленные нормы и правила:

• Осветительные приборы не должны располагаться рядом с датчиком.
• То же самое касается кондиционеров и систем отопления, поскольку возможна реакция датчика на воздушные потоки.
• Слишком большая высота установки расширяет зону контроля, но одновременно прибор теряет свою чувствительность.
• На пути датчика не должно быть крупных объектов, заслоняющих обширное пространство.
• В помещениях с большими площадями датчики движения рекомендуется размещать на потолке. Сектор обзора таких устройств должен составлять 360 градусов. При необходимости включения освещения он устанавливается по центру, обеспечивая минимальное количество мертвых зон.

Регулировка порога срабатывания

В большинстве датчиков можно регулировать порог срабатывания по следующим параметрам:

• Освещенность. В таких датчиках установлены фотоэлементы, которые отслеживают уровень освещенности и активируют датчик, когда вокруг становится темно. Можно отрегулировать порог срабатывания по освещенности, чтобы он включал лампочку в нужное время суток или же полностью его отключить. Такой датчик освещенности удобен для уличного освещения, например, для фонарного столба.
• Чувствительность. Функция настройки чувствительности предназначена для того, чтобы свести к минимуму вероятность ложных срабатываний и при этом сохранить способность датчика реагировать на присутствие человека. Например, чтобы лампа сработала на большом расстоянии, когда человек подошел к калитке, а сенсор расположен над дверью дома, нужна высокая чувствительность.
• Время. На наш взгляд наиболее важная функция, которая должна быть в датчиках. Она позволяет настроить время срабатывания сенсора, то есть время от прекращения движения до фактического отключения светильника. Необходимость такой регулировки возникает довольно часто. Например, если сенсор стоит на лестничной площадке, где люди бывают часто, но задерживаются ненадолго, то без задержки отключения свет будет очень часто включаться и отключаться, что приведет к быстрому износу лампочек и самого датчика. Плюс часто свет нужен еще какое-то время после выхода человека из зоны охвата сенсора. Проще говоря, данная функция позволяет отрегулировать датчик максимально точно, чтобы он не щелкал светом постоянно и при этом не тратил лишнюю электроэнергию.

К сожалению, довольно редко в продаже можно встретить устройство, где были бы совмещены все три функции (чаще всего можно регулировать только время и освещенность). Одним из таких является IEK LDD13 — он довольно чувствительный и при этом относительно недорогой.

Регулировка (настройка)

После монтажа, датчик движения для включения света необходимо настроить. Для настройки почти всех параметров на корпусе есть небольшие поворотные регуляторы. Их можно поворачивать, вставив в прорезь ноготь, но лучше использовать маленькую отвертку. Опишем регулировку датчика движения типа ДД со встроенным датчиком освещенности, так как они чаще всего ставятся в частных домах для автоматизации уличного освещения.

Угол наклона

Для тех датчиков, которые крепятся на стенах, сначала надо выставить угол наклона. Они закреплены на поворотных кронштейнах, при помощи которых и изменяется их положение. Его надо выбрать так, чтобы контролируемая область была самой большой. Точные рекомендации дать не получится, так как зависит это от угла вертикального обзора модели и от того, на какой высоте вы его повесили.

Регулировка датчика движения начинается с выбора угла наклона

Оптимальная высота установки датчика движения — около 2.4 метра. В этом случае даже те модели, которые могут охватывать всего 15-20° по вертикали контролируют достаточное пространство. Настройка угла наклона — это очень приблизительное название того, чем вам придется заниматься. Будете понемногу менять угол наклона, проверять, как срабатывает в таком положении датчик с разных возможных точек входа. Несложно, но муторно.

Чувствительность

На корпусе эта регулировка подписана SEN (от английского sensitive — чувствительность). Положение можно менять от минимального (min/low) до максимального (max/hight).

В основном, регулировки выглядят так

Это — одна из самых сложных настроек, так как от нее зависит будет ли срабатывать датчик на мелких животных (кошек и собак). Если собака большая, избежать ложных срабатываний не удастся. Со средними и мелкими животными это вполне возможно. Порядок настройки такой: выставляете на минимум, проверяете, как срабатывает на вас и на обитателей меньшего роста. Если необходимо, понемногу чувствительность увеличиваете.

Время задержки

У разных моделей диапазон задержки выключения разный — от 3 секунд до 15 минут. Вставлять его надо все также — поворотом регулировочного колеса. Подписано обычно Time (в переводе с английского «время»).

Время свечения или время задержки — выбираете как вам больше нравится

Тут все относительно легко — зная минимум и максимум вашей модели, примерно выбираете положение. После включения фонаря замираете и засекаете время, по истечении которого он отключится. Далее меняете положение регулятора в нужную сторону.

Уровень освещенности

Эта регулировка относится к фотореле, которое, как мы договорились, встроено в наш датчик движения для включения света. Если встроенного фотореле нет, ее просто не будет. Эта регулировка подписывается LUX, крайние положения подписаны min и max.

Находится они могут на лицевой или тыльной стороне корпуса

При подключении регулятор выставляете в максимальное положение. А вечером, при том уровне освещенности, когда вы считаете должен уже включаться свет, поворачиваете регулятор медленно к положению min до тез пор, пока лампа/фонарь включатся.

Вот теперь можно считать, что реле движения настроено.

Технические характеристики устройств

В технических характеристиках беспроводных моделей есть еще частота, на которой они работают и тип элементов питания

Технические характеристики указываются в технической документации (в паспорте), которая сопровождает любое техническое изделие, иначе вряд ли удастся подобрать необходимый прибор.

Угол обзора

Существуют изделия с различным углом обзора, как в вертикальной, так и в горизонтальной плоскости. Если необходимо защитить объект с различных сторон, то применяются датчики с углом обзора вплоть до 360 градусов. В случае крепления датчика на стене, достаточно устройства с углом обзора в 180 градусов. Если предполагается установить датчик на столбе, то лучше отдать предпочтение углу обзора в 360 градусов. В данном случае, все зависит от того, какую площадь и какой объект или группу объектов планируется защитить. При установке в квартире, для защиты отдельных комнат, выбирают датчики с меньшим углом обзора, порядка 90 градусов.

В зависимости от места установки и требуемой зоны обнаружения выбирают радиус обзора

При наличии в комнату одного входа, достаточно установки датчика с узким углом обзора, в противном случае приходится устанавливать несколько датчиков с узким углом обзора или один датчик с широким углом обзора. При этом следует помнить, что подобные датчики стоят недешево, поэтому всегда нужно ориентироваться на экономическую целесообразность.

Существует и такое понятие, как угол обзора по вертикали. В простых, недорогих моделях этот показатель составляет не больше 20 градусов. У более дорогих моделей этот показатель значительно выше и может составлять все 180 градусов. Подобные устройства применяются в охранных системах, где подобные затраты оправданы. В системах освещения достаточно самого простого и дешевого устройства. Главное, чтобы датчик был установлен на нужной высоте и включал освещение при определенных условиях.

Радиус действия

Дальность действия следует подбирать с запасом

Выбор датчика движения по дальности действия зависит от того, где он будет установлен: на улице или в помещении. Для помещений достаточно устройств с радиусом действия порядка 5-7 метров. В случае установки датчика во дворе или в другом месте, необходимо учитывать некоторые факторы, иначе возможны ложные срабатывания. Датчики с большим радиусом действия могут срабатывать при движении людей по улице, при появлении соседа в своем дворе и т. д. Поэтому в таких случаях лучше останавливать свой выбор на устройствах с минимальным радиусом действия.

Мощность подключаемых источников освещения

Мощность датчика следует расчитывать с запасом

Каждый датчик рассчитан на определенную мощность нагрузки, которую он может включать/выключать без аварийных режимов. В противном случае устройство просто выйдет из строя, так как не выдержат элементы управления.

В последнее время этот показатель не имеет столь критического значения, поскольку люди переходят на более экономные лампы, вроде энергосберегающих или диодных.

Способ крепления и выбор места установки

Чаще всего датчики крепят на стену

Датчики движения могут отличаться еще и способом крепления. Поэтому существуют:

• Корпусные изделия, в виде небольшой коробочки с кронштейном. Такие модели крепятся:
• На потолке.
• На стене.
• Встраиваемые модели, предназначенные для скрытой установки.

Такие модели отличаются тем, что имеют небольшие размеры, что позволяет их установить незаметно для окружающих.

Если необходимо просто включать/отключать освещение в нужном месте, то можно обойтись более дешевыми корпусными устройствами. Встраиваемые датчики в миниатюрном исполнении больше подойдут для охранных систем, тем более что они еще и дорогие.

Дополнительные возможности

Некоторые модели, в зависимости от назначения и условий эксплуатации, имеют дополнительные функции. К таким функциям следует отнести:

• Порог чувствительности. Он реализован с помощью датчика освещенности, в виде фотореле. Особенно полезен этот датчик при установке устройства на улице. Эта функция необходима для того, чтобы устройство включало освещение только в темное время суток.
• Защита от животных. Естественно, что в каждом частном дворе имеются коты и собаки. Функция необходима для того, чтобы уменьшить количество ложных срабатываний при движении животных. Если во дворе большая собака, то эта функция может и не действовать.
• Задержка отключения. Устройства бывают разные, как с задержкой, так и без нее. В большинстве случаев эта функция регулируется. Достаточно неудобно, если человек часто перемещается в зоне действия датчика, при этом он также часто ее покидает, и датчик движения также часто включает и выключает освещение.

Возможности регулировки

После того, как датчик движения смонтирован и закреплен, необходимо его настроить. На корпусе прибора присутствуют поворотные элементы, которые позволяют регулировать его чувствительность и другие параметры. Чаще всего используются устройства типа ДД, с наличием датчика освещенности.

Регулировка угла наклона

Регулировка датчика движения начинается с выбора угла наклона

В первую очередь, особенно для тех датчиков, которые устанавливаются на стенах, следует выставить угол наклона. Для этого на каждом датчике имеется поворотный кронштейн. Угол делают таким, чтобы датчик срабатывал при определенных условиях. Как это сделать? Лучше экспериментальным путем.

Как правило, датчики движения устанавливаются на высоте около 2-х с половиной метров. Даже датчики движения, которые рассчитаны на минимальный угол обзора по вертикали, способны контролировать значительную территорию. Как уже было сказано выше, экспериментальным путем, изменяя угол наклона, добиваются того, чтобы прибор устойчиво работал в пределах заданных параметров. Зачастую это отнимает много времени, но результат получается самый оптимальный.

Регулировка чувствительности

В основном, регулировки выглядят так

Под регулятором этого параметра имеется обозначение «SEN». Другими словами, этот параметр предназначается для того, чтобы прибор не реагировал на кошек и на собак. Прибор регулируется в пределах от минимальной (min) до максимальной (max) величины.

Настройка этого прибора по этому показателю также осуществляется экспериментально. Можно поступить следующим образом: прибор выставляется на минимальную чувствительность и постепенно она увеличивается до тех пор, когда устройство начинает реагировать на человека. На этом следует остановиться и проверить несколько раз, насколько устойчиво работает датчик. Если срабатывает датчик через раз, то чувствительность можно увеличить. Если чувствительность увеличить значительно, то высока вероятность того, что он будет реагировать и на животных.

Регулировка времени задержки выключения

Время свечения или время задержки — выбираете как вам больше нравится

Под регулировочным элементом имеется надпись «Time». Пределы регулировки начинаются с 3 секунд и до 15 минут, что достигается с помощью поворота регулировочного элемента. На каждой модели указывается минимальное и максимальное время задержки. Этот параметр определяется также экспериментальным путем, достаточно засечь время задержки.

Подстройка под уровень освещенности

Под регулировочным элементом этот параметр обозначается буквами «LUX». С помощью этого регулировочного элемента регулируют чувствительность фотореле. Если этого элемента нет, значит фотоэлемента в датчике нет. Отрегулировать этот параметр не составит никакого труда, достаточно установить регулятор в положение «max», а затем вечером, при определенном уровне освещенности регулятор поворачивают в сторону «min», пока датчик сработает, и лампочка не выключится.

Датчик движения на 220 вольт для включения света. Настройка времени горения, установка (DIY № 005)

Watch this video on YouTube

После подобных регулировок прибором можно пользоваться.

Подключение нескольких приборов в цепь

Если нужно осветить длинный коридор (помещение с нестандартной планировкой) или при малом охвате территории одним датчиком, к схеме подключается еще один детектор движения.

Осторожно! Подключаться второй и последующие устройства должны параллельно к одной фазе. В случае соединения приборов к разным фазам произойдет короткое замыкание

Инструкция по присоединению дополнительных датчиков:

1. Обесточить цепь;
2. Объединить L-кабеля датчиков движения и электрощитка;
3. Подсоединить красные кабеля электроприборов и коричневый кабель от лампы;
4. Объединить все нулевые кабеля (от лампы, датчиков и щитка);
5. Подключить к электросети, проверить работоспособность.

Совет! Для подключения бытовых устройств к осветительным приборам (прожекторам) с высокой мощностью лучше использовать подключение через контактор (с катушкой на 220В). Фаза подключается к контактору от датчика и щитка, а нагрузка датчика — к контактору. Эта схема позволит выдержать мощность прожектора.

Устройство и принцип действия ламп с датчиком движения

Устройство лампы с датчиком движения (ДД) не сильно отличается от конструкции обычной led. Сам чувствительный сенсор встроен внутрь колбы, перед рассеивателем.

Внутреннее устройство встроенного чипа ДД

Если встраивается еще чип, считывающий освещенность, то он размещается рядом с сенсором движения.

Датчик движения встраивается максимально близко к рассеивателю для увеличения чувствительности. Радиус его действия доходит до 8 м.

Кроме встроенных чипов существуют внешние: устройство располагается вне источника света. Несомненно, встроенный чип гораздо удобнее, проще в эксплуатации.

У датчиков движения есть свои недостатки: ложное срабатывание на животных или горячий предмет (батарея). Избежать этого помогают правильные настройки чувствительности.

Принцип работы сенсора зависит от его типа. Инфракрасный чип регистрирует не само движущееся тело, а тепло, исходящее от него. Тепло, оно же инфракрасное излучение, проходит через линзу Френеля, попадает на чувствительный сенсор. Как только сенсор «поймал» сигнал, то он подает команду на зажигание света. Как правило, лампа загорается на строго определенный отрезок времени, после чего – гаснет. Инфракрасные сенсоры плохо ловят тепло неподвижного объекта: если человек по какой-то причине замер, то свет может погаснуть.

Работа ультразвуковых чипов основана на излучении ультразвуковых волн частотой от 20 до 60 кГц. При встрече с движущимся объектом волны отражаются от него, датчик это улавливает и подает напряжение на источник света. Когда движущееся тело ушло из зоны действия, реле отключает напряжение.

Принцип действия микроволновых датчиков схож с ультразвуковыми. Чип генерирует не ультразвуковые, а электромагнитные волны частотой около 5,8 ГГц. При встрече с движением волны изменяют скорость, сенсор это фиксирует и замыкает контакты подачи электричества на светильник.

Комбинированные системы собирают в себе сразу несколько чипов. Часто к датчикам движения добавляется фотореле, которое анализирует уровень освещенности: так предотвращается работа светильников в светлое время суток.
