Монтаж котельного оборудования: установка газового оборудования в частном доме. правила и этапы

Строительство фундамента

Необходимые материалы

Перед строительством фундамента требуется подготовить все необходимые материалы, к которым относятся:

песок;
гравий или битый кирпич;
бетонная смесь. Оптимально подойдет марка бетона В15, но можно использовать и более высокий класс смеси;
металлическая арматура сечением не менее 12 мм;
жаропрочный кирпич;
любой гидроизоляционный материал.

Основные этапы

Фундаменты под дымовые трубы строятся по следующей схеме:

выбирается место для установки печи и дымохода. Желательно, чтобы дымовая труба не соприкасалась со стенами жилого дома, так как при таком размещении возможно дополнительное образование конденсата. Фундамент печи и дымохода должен располагаться в некотором удалении от фундамента дома;

Оптимальные варианты расположения печи и дымохода в жилом доме

в месте предполагаемой установки печи и дымохода выкапывается яма соответствующих габаритных размеров;
по периметру ямы выставляется опалубка, которую можно сделать самостоятельно из подручных досок;

Опалубка требуется для укрепления стенок подготовленного котлована и, соответственно, уменьшения его размеров, а также для облегчения процесса заливки бетонной смесью.

дно ямы приблизительно на 20 см засыпается смесью песка и гравия (битого кирпича). Благодаря этой операции можно выровнять дно котлована и основать «подушку» для будущего фундамента;
песчано-гравийная смесь перекрывается слоем гидроизоляционного материала, чтобы снизить образование конденсата, способного разрушить бетонную заливку;
укладываются металлические пруты в качестве армирующих элементов. Применение прутков является обязательным условием заливки, так как арматура способствует увеличению прочности бетонного основания;

Начальный этап возведения фундамента для дымохода

При применении гидроизоляционного материала арматура должна располагаться на расстоянии 5 см от каждого слоя. Если фундамент заливается без дополнительной гидроизоляции, то расстояние между арматурными слоями можно увеличить до 7 см.

производится заливка бетоном. Толщина слоя бетона должна составлять 200-300 мм. Бетон должен быть вровень или несколько выше уровня грунта;

Основной этап строительства фундамента

фундамент под дымоход прокладывается еще одним слоем гидроизоляции;
далее целесообразно выполнить кирпичную кладку до уровня пола жилого помещения. Некоторые строители пренебрегают данным этапом. Однако дополнительная кладка позволит придать дымоходу дополнительную устойчивость и практически полностью исключить сезонные колебания конструкции, что приведет к меньшим потерям и уменьшению затрат на обслуживание и сезонное восстановление.

Познакомиться со всеми этапами строительства фундамента для дымохода и печи можно на видео.

Строительство фундамента под дымоход требуется исключительно при установке массивной конструкции. Чаще всего фундамент обустраивается сразу и для печи (камина), и для дымохода. Точного расчета конструкция не требует. Вполне достаточно знать общие правила монтажа фундаментов.

Блочно-модульные котельные установки — проектирование

На этапе составления заказа производители предоставляют к заполнению специальный опросный лист, в котором будущий владелец указывает требования и характеристики системы.

К базовым параметрам, например, относится число модулей, мощность, вид применяемого топлива, реализация коммуникационной инфраструктуры и т.д. Причем неспециалистам бывает сложно корректно объединять несколько групп требований, так как отдельные показатели могут противоречить друг другу.

Сложные многофункциональные установки особенно проблемны для проектирования. Например, паровые станции с водогрейным контуром требуют больше пространства для технической обвязки, поэтому сразу могут исключаться и принципы компактного размещения. После этого производится анализ требований и конструкторы с инженерами выносят для утверждения техническое задание по изготовлению котельной.

Сооружение модульных котельных

А как быть, если место для установки котельного оборудования в доме отсутствует, возводить отдельную постройку тоже нет возможности, а котельная для загородного дома очень нужна? В этом случае выручит модульная котельная. Она имеет заводскую комплектацию и монтируется быстро.

Максимальный объем помещений для обогрева таким способом составляет 1300 м3. Сам модуль представляет собой небольшой мобильный домик (контейнер), длина которого не превышает 2,5 м. Изготовлен он из двойного прочного металлического каркаса с утеплителем из специального волокна.

Модульная котельная в комплектации имеет 3-слойную трубу с теплоизоляцией для подвода к дому длиной 6 м, которую при необходимости можно удлинить. Оборудование доставляется в готовом виде и требует только подключения.

Модульная котельная мощностью 10 кВт вполне справляется с задачей отопления частного дома и снабжения его горячей водой. Ее можно демонтировать и перевезти в другое место

Для эксплуатации модульно-блочной котельной нужно:

установить контейнер рядом с домом;
подвести электричество (220В);
заготовить топливо (твердое или дизельное в зависимости от типа котла);
заполнить систему отопления водой.

В устройстве модульной котельной предусмотрено резервное электропитание, которого хватает на поддержку нормального режима эксплуатации в случае отключения электричества в течение суток. Температура теплоносителя регулируется автоматически.

Модульную котельную можно приобрести в стандартном исполнении или спроектировать на заказ, исходя из собственных потребностей. Установку рекомендуется поручить специалистам.

Какие должны быть двери в котельной

Если это отдельное помещение в жилом доме, то двери ведущие из топочной должны быть огнеупорными. Это значит, что они должны сдерживать огонь на протяжении 15 минут. Под эти требования подходят только сделанные из металла

Фабричные или самодельные — не столь важно, лишь бы по параметрам подходили

Если же в топочной сделан выход на улицу, тут должны стоять неукрепленные двери. Причем в СНиПе написано «слабо укрепленные». Это необходимо для того чтобы при взрыве коробку просто выдавило взрывной волной. Тогда энергия взрыва будет направлена на улицу, а не на стены дома. Второй плюс легко «выносимых» дверей — газ сможет свободно выходить.

Двери в котельную продаются сразу с решеткой в нижней части

Часто в проекте ставят дополнительное требование — наличие в нижней части двери забранного решеткой отверстия. Оно необходимо для обеспечения притока воздуха в помещение.

Котельные с газовыми отопительными приборами

Использование газового топлива, наиболее популярного среди владельцев частных домов, требует выполнения значительного количества требований.

Правильно пристроить к дому газовую котельную необходимо из-за высокой взрывоопасности используемого энергоносителя

Особенно важно обратить внимание на такие моменты:

нормативные параметры объема помещения – 15 м. куб, а площадь – от 6 кв. м;
наличие проверенной естественной вентиляции;
высота потолков должна быть не менее 2,5 м;
площадь оконных проемов – от 0,5 м;
подсоединение к системе канализации для отвода конденсата и аварийных стоков;
обязательное условие при установке дымоходной трубы – она должна быть выше конька крыши. Для удобства очистки система вентиляции оборудуется дополнительными каналами.

Для удобства эксплуатации следует обеспечить свободный доступ к агрегату.

Описание экспериментальной установки

Установка для измерения параметров импульсного тока с помощью пояса Роговского состоит из двух вариантов конструкции пояса Роговского, генератора прямоугольных импульсов, осциллографа и различных нагрузок, подсоединяемых к выходу пояса. Принципиальная электрическая схема установки приведена на рисунке:

Для создания импульсов тока $I_{1} \left(t\right)$ в данной работе обычно установлен генератор прямоугольных импульсов, выход которого согласован на нагрузку $50$Ом. От генератора на проводник, проходящий по оси двух поясов, подается прямоугольный импульс. Этот проводник нагружен на сопротивление $50$Ом, к которому подключается один из входов осциллографа для наблюдения за параметрами импульса генератора. Если в работе используется другой генератор, то нагрузку $50$Ом следует заменить на согласованную с генератором. К выходу пояса можно подключать различные варианты нагрузок для реализации работы пояса в режиме интегрирования тока на собственной индуктивности или режиме интегрирования тока на внешней емкости. Сигнал с этой нагрузки подается на второй вход осциллографа, на котором наблюдается форма импульса с интегрирующих $RL$ — ($ U_{вых} =R_{н} \cdot I_1(t)N^{-1} $) или $RC$ —
$$
I_{1} \left(t\right)=-\frac{\left(R_{н} +r\right)C}{M} U_{C} \left(t\right)=-\frac{\left(R_{н} +r\right)C}{M} N\cdot U_{C} \left(t\right)
$$
цепочек. Собственное активное сопротивление проводов r в лабораторных поясах мало и им можно пренебречь в соответствующих формулах.

Конструктивные параметры поясов Роговского

	1 пояс	2 пояс
Внутренний диаметр, мм	70	22
Внешний диаметр, мм	140	42
Ширина, мм	50	18
Число витков	220	100
Магнитная проницаемость	1	1 000

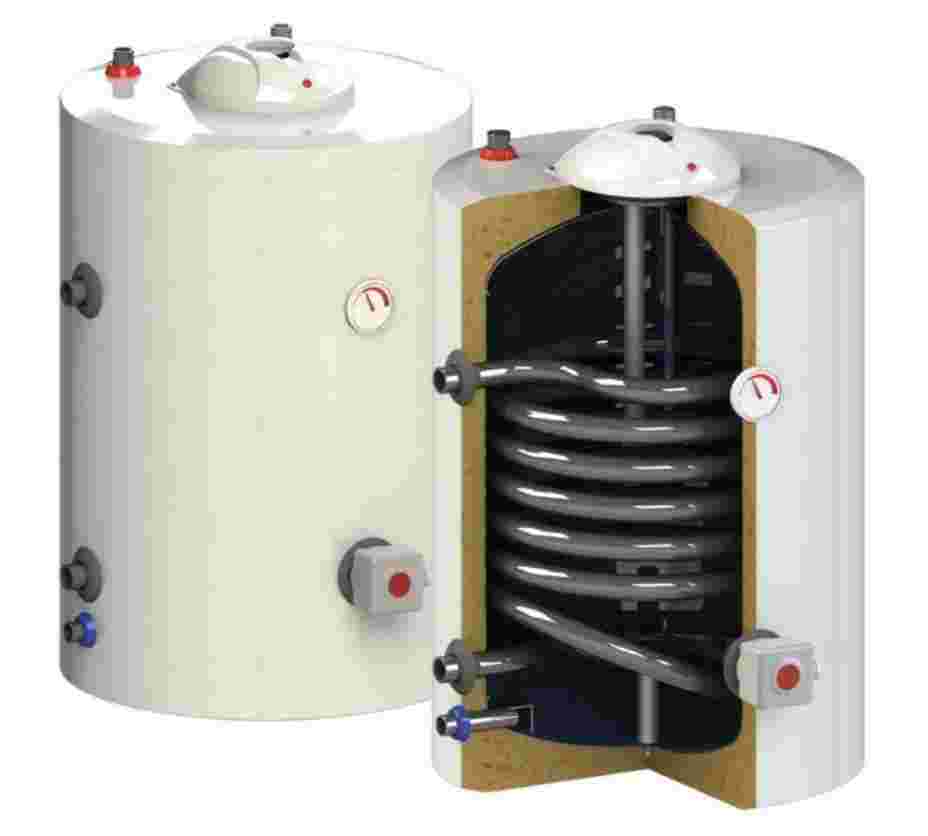

Нужен ли водонагреватель

Двухконтурные котлы обеспечивают жильцов дома не только теплом, но и горячей водой. Однако в ходе эксплуатации выявляются недостатки:

при большом количестве точек водозабора нужна большая мощность отопительного оборудования;
в разных точках температура воды может отличаться.

Если потребности семьи в горячей воде большие (кроме кухни и ванной есть еще точки водозабора либо использование воды интенсивное), рационально будет обратить внимание на одноконтурные модели с одновременной установкой бойлера косвенного нагрева. Такой вариант позволит пользоваться ГВС в полном объеме и одинаково комфортной температуры, а цена за нагрев жидкости будет невысокой

Общие указания по монтажу

Перед покупкой отопительного агрегата надо определить место его установки. Для этого предназначена топочная, но зачастую в ней недостаточно свободного пространства, поскольку его занимает существующий газовый или другой отопитель. Тогда установка твердотопливного котла в частном доме может быть выполнена за стеной помещения топочной, в пристройке. Ставится каркас из металлоконструкций и обшивается сэндвич – панелями или профилированным листом с утеплителем. Вариант удобен для тех, кто собирается топить углем, внутри дома не будет грязи.

Все недорогие твердотопливные котлы для дома малой мощности допускается ставить прямо на черновую стяжку пола. Они имеют малый вес и не оказывают на основание вибрационных нагрузок, поскольку не оборудованы вентилятором или шнековым конвейером для подачи пеллет. Для агрегатов мощностью свыше 50 кВт рекомендуется устроить бетонный фундамент, который должен опираться на грунт и утрамбованную подсыпку из щебня. Фундамент выполняется на 80—100 мм выше уровня стяжки, при этом он не должен быть с ней связан. Устройства основания также требуют котлы длительного горения, в которых имеется механизм подъема-опускания тяжелого груза.

Проектами на частные дома обычно предусматривается устройство дымоходной шахты в толще стены с выходом трубы сквозь кровлю. Если шахта отсутствует либо занята существующим газовым отопителем, понадобится произвести монтаж дымохода для твердотопливного котла. Для этого лучше использовать металлические двустенные дымоходы с утеплителем. Они легкие, собираются из секций нужной длины и легко крепятся к стене дома. Для поворотов и ответвлений изготавливаются такие же двустенные тройники и отводы. Способы монтажа дымоходов при наличии вытяжной шахты и без нее можно увидеть на рисунке.

В помещении топочной обязательно наличие естественной вытяжной вентиляции. Когда производится установка котлов отопления в частном доме, вытяжка предусматривается через шахту в стене. Шахта параллельна дымоходной, только меньшего сечения. При ее отсутствии в наружную стену ставится переточная решетка, она должна располагаться под потолком помещения. Роль вытяжки состоит в следующем:

В топочной создается разрежение, в результате чего туда подсасывается приточный воздух из других помещений и используется для горения. Котельные установки мощностью 50 кВт и выше требуют организации отдельной приточной вентиляции.
Удаление продуктов горения, случайно попавших в помещение.

Ориентировочная компоновка оборудования и схема монтажа твердотопливного котла отопления представлена на рисунке.

Схема монтажа твердотопливного котла

Часто в котельных загородных домов отсутствует выход канализации. Это не совсем правильно, так как иногда требуется опорожнить систему или водяную рубашку котла. В этот же сток направляют сброс предохранительного клапана.

Порядок монтажных работ

Для выполнения работы предлагается следующая инструкция по монтажу твердотопливных котлов:

Изделие освободить от заводской упаковки.
Если в помещении топочной мало места, то сборку изделия лучше произвести на улице. Установить все дверцы и ящик зольника, а также остальные элементы, поставляемые отдельно. Вентилятор и приборы автоматики ставить не нужно, это делается после монтажа котла.
Переместить агрегат в помещение и установить на фундаменте или полу таким образом, чтобы патрубок выхода газов находился на одной оси с трубой дымохода. В домашних условиях монтаж твердотопливного котла своими руками нужно выполнять с помощником, вес оборудования редко бывает меньше 50 кг.
Зафиксировать котел на фундаменте или стяжке так, чтобы не было перекосов.
Присоединить дымоход, установить вентилятор с блоком управления и группу безопасности.
Подключить котел к системе отопления по выбранной схеме.

Нормативные документы и органы надзора

Все правила и требования к установке газового котла в частном доме указаны в:

СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование»;
МДС 41.2-2000 «Инструкция по размещению тепловых агрегатов, предназначенных для отопления и горячего водоснабжения одноквартирных или блокированных жилых домов»
СНиП 42-01-2002 «Газораспределительные системы»;
СНиП 21-01-97 «Пожарная безопасность зданий и сооружений».

Изучать весь перечень документов досконально не обязательно. В данной статье мы изложим все самые необходимые требования к помещению, вентиляции и дымоходу. Проверку на соответствие требованиям производят специалисты местной газовой службы, обычно это «Горгаз», реже – «Облгаз» или «Райгаз».

Именно в местной газовой службе нужно оформить все необходимые документы (о них далее), заключить договор на обслуживание газового котла, пригласить их специалистов для проверки на соответствие требованиям, подключения котла к газовой магистрали, его наладке и первого запуска.

Устройство котельной в частном доме

Что главное при благоустройстве дома? Несомненно, качественная отделка. Хотя важнее будет совершенно другое. А именно – правильно решить вопрос с отоплением. Но котельная в частном доме – вопрос совсем не праздный. Дело в том, что ее устройство требует соблюдения многочисленных норм и правил, которые должны исполняться без каких-либо изменений. Любое их несоблюдение ведет к очень тяжелым последствиям.

Помимо устройства самой котельной, необходимо тщательно подойти к ее отделке. Это является обязательным условием, которое будет влиять не только на работу всех устройств, но и на допуск оборудования проверяющими организациями.

Лучше сразу определиться с тем, кто будет выполнять все работы. Если отделка котельной еще может быть выполнена полностью самостоятельно, то именно к установке котла и дополнительного оборудования лучше привлекать специалистов.

Основные правила монтажа котельного оборудования

Источник фото: petrostroy-ing.ru

Подготовив отдельную комнату для реализации задуманного, следует переходить к ее оснащению, но существуют специальные правила, которых должен придерживаться каждый хозяин.

К важным нюансам можно смело отнести следующее:

Помещение лучше выстроить отдельно, но если этого сделать не получается его располагают на первом этаже постройки или в подвале.
Не желательно отводить место дальнейших работ под жилой комнатой.
Высота потолков должна составлять минимум 3 метра, а площадь теплового пункта не менее 15 кубических метров.
Дверной проем продумывается таким способом, чтобы створка открывалась наружу.
Важным пунктом я считаю хорошую и производительную вентиляцию, она обязательно должна быть мощной.
Огнестойкость отделяющих котельную стен также нужно организовать достойную, не менее 45 минут.
Чтобы избавиться от лишних частиц после сгорания газа, потребуется установка дымоходной трубы, без этого приспособления говорить о максимальной безопасности нет смысла.

Я всегда привожу эти правила людям, которые действительно заинтересованы в качественном монтаже котельной. Ведь каждый момент направлен на предотвращение неприятных ситуаций, таких как взрыв горючего, возникновение пожара, отравление токсическим веществом и многое другое, вплоть до разрыва теплых полов.

Серьезный подход к реализации задуманного не только убережет всех членов семьи от вредного воздействия и обезопасит времяпрепровождение, но и позволит рассчитывать на длительную эксплуатацию всего оборудования.

Ошибки при строительстве ленточного фундамента

Предлагаем ознакомиться с 5 типичными недочетами, возникающими на этапе строительства:

Вынимается не весь плодородный слой. Это приводит к увеличению давления на фундамент из-за «вспучивания» грунта в зимний период.
Отсутствует подушка из песка и гравия. Обстоятельство провоцирует такие же последствия, как и в предыдущем пункте.
Песчаная подушка плохо трамбуется. Песок не становится частью фундамента, а выполняет роль рыхлой подложки. В этом случае усадка неизбежна.
Не соблюдаются пропорции раствора. При заливке слишком густого бетона образуются пустоты. В жидком составе песок и гравий могут осесть на дно, что резко снизит прочность.
Бетон остается без уплотнения. Каждый слой нужно тщательно утрамбовывать, иначе в будущем основании возникнут пустоты.

Это не все препятствия, возникающие на пути к возведению качественного фундамента. Рассмотрим в подробностях еще 2 категории ошибок.

Неправильное армирование

На картинке изображен правильный арматурный каркас. Но не каждому строителю под силу повторить эту схему, поэтому возникают ошибки:

Недостаточное количество сплетений и малый шаг арматурной сетки. В результате снижается прочность фундамента в целом.
Неправильный диаметр арматуры. Следует выбирать металлические прутья с диаметром 10-14 мм, иначе при морозном пучении или усадке грунта произойдут масштабные разрушения.
Арматурная коса лежит на земле или песчаной подушке. Ее нужно поднимать минимум на 50 мм от плоскости грунта, иначе металл со временем заржавеет.
Близкое расположение арматуры к опалубке. Сетку необходимо вязать так, чтобы она располагалась в 50 мм от внутренних стенок опалубки.

Когда арматурный пояс готов, приходит время замешивания раствора. На этом этапе тоже не все гладко.

Ошибочный выбор марки цемента

Каждый тип и марка цемента обладает четкими характеристиками прочности и составом исходных компонентов. Для фундаментов применяются марки с цифровым значением от 200 до 500.

Использование других марок провоцирует возникновение разрывов и трещин расслоение фундамента, которое может привести к весьма печальным последствиям в дальнейшем.

Подобные ошибки часто допускают как новички, так и опытные строители, «подзабывшие» теоретические знания, нужные для возведения частных объектов: дач, коттеджей или бань.

Напоследок предлагаем посмотреть видео, в котором четко и наглядно обозначены главные ошибки, возникающие на этапе закладки фундамента:

Разновидности модулей

Блок можно классифицировать по нескольким признакам. В первую очередь это количество модулей — от 1 до 4. Увеличение числа рабочих отсеков может быть обусловлено потребностью в высокой производительности или же в разделенном теплоснабжении с расчетом на несколько обслуживаемых зон.

Еще один признак классификации БМК — тип используемого топлива.

На практике чаще применяются следующие модули:

Твердотопливные. Предусматривается использование традиционных энергетических ресурсов в виде угля и дров.
Жидкостные. Преимущественно дизельные модели, отличающиеся практичностью в плане содержания.
Газовые. Котельные на газе считаются самыми выгодными с точки зрения экономии, а благодаря контролирующей автоматике все реже возникают нарекания относительно их безопасности.
Биотопливные. Разновидность твердотопливных конструкций, но с экологическими и экономическими преимуществами. Так, пеллетные БМК при небольших затратах дают больше тепловой энергии, хотя в России данный вид топлива пока еще недостаточно распространен в отдельных регионах.

Требования к месту расположения котла

В инструкции по монтажу производители обычно указывают минимально необходимые зазоры и расстояния, необходимые для нормального обслуживания или ремонта котлоагрегата. Например, такие требования предъявлены в паспорте известного Buderus Logamax U072-18K (см. фото ниже).

Требования к расстояниям в инструкции газового настенного Buderus Logamax U072-18K.

Минимальные расстояния часто отличаются в зависимости от модели, но в среднем необходимо рассчитывать:

зазор между котлом и стеной в 2 см (обычно обеспечивается стандартным креплением);
свободное пространство в 1 метр перед лицевой панелью котла;
свободное пространство в 80-150 см слева и справа от котла;
расстояние в не менее, чем 150 см до потолка;
деревянная стена должна быть изолирована негорючим материалом или металлическим листом толщиной не менее 3 мм;
стена должна выдерживать нагрузку от 35-70 кг (в зависимости от модели), в противном случае ее необходимо укрепить.

Вентиляция для котельной в частном доме

Как уже говорилось, расчет производительности вентиляции считается от объема помещения. Его надо умножить на 3, добавить около 30% на запас. Получим объем, который необходимо «прокачать» за час.

Например, помещение 3*3 м с высотой потолков 2,5 м. Объем 3*3*2,5=22,5 м³. Требуется трехкратный обмен: 22,5 м³ * 3 = 67,5 м³. Добавляем запас в 30% получаем 87,75 м³.

Для обеспечения естественной вентиляции в нижней части стены должно быть приточное отверстие, забранное решеткой. Вытяжная труб должна выходить через кровлю, возможен выход через стену в верхней ее части. Выводить вентиляционную трубу необходимо на одну высоту с дымовой.

Отделка котельной изнутри

Кирпичные и бетонные стены котельной штукатурят и красят водоэмульсионной краской. Дополнительная декоративная отделка – керамическая плитка, металлические облицовочные панели. Оставлять поверхность стены в исходном виде не стоит. Она пылит, и это вредит работе котельного оборудования.

В деревянном доме стены пропитывают огнезащитным составом. Сверху их рекомендуется обшить листами негорючего гипсокартона и тоже оштукатурить, а за котлом для перестраховки прикрепить к стеновой поверхности листы алюминия.

Оштукатуривание – это еще одна защита от влажных испарений, огня, иных воздействий. Повысить уровень огнестойкости можно с помощью специальной термостойкой штукатурки. Она выдерживает высокотемпературный нагрев и даже открытое пламя от 30 мин. до 2,5 часов.

Пол выравнивают цементно-песчаной стяжкой. Прочности обычной керамической плитки не хватает, чтобы устилать ею пол, так как котельное оборудование довольно тяжелое, и есть риск уронить какой-нибудь увесистый предмет. Более надежным будет керамогранит. Плитка из этого материала сверхпрочная, не боится нагревания до высокой температуры и огня.

От случайной протечки убережет сливной желоб. Если это сделать не получается, то по периметру на высоту 5-10 см от пола надо проложить гидроизоляцию, а котел поднять на постамент, избавив тем самым от возможного контакта с водой. Его легко соорудить из кирпичей и облицевать керамогранитом, предназначенным для пола.

Плитка на стенах и на полу котельной поможет содержать помещение в надлежащей чистоте

Ее укладка ничем не отличается от подобной операции в других помещениях, но важно до начала работы точно выполнить разметку всех точек входа коммуникаций. Керамический гранит на пол лучше выбирать светлый с матовой текстурой

На нем не так заметны следы от обуви и пыль

Керамический гранит на пол лучше выбирать светлый с матовой текстурой. На нем не так заметны следы от обуви и пыль.

Под потолком в котельной находятся трубы, провода. Чтобы их замаскировать, делают короб из того же гипсокартона, что был использован на стенах. Короб снаружи штукатурят и окрашивают. В нем имеет смысл оставить ревизионные окошки и закрыть их металлическими съемными решетками.

Нет разницы, какие окна устанавливать в котельной – пластиковые или деревянные. При пожаре гореть будут и те, и другие. Пластик к тому же начнет плавиться и выделять токсические вещества.
