Стремление к комфорту

Чем фанкойл отличается от кондиционера?

Оба климатических агрегата работают по схожим принципам, только в одном из них носителем холода выступает газ фреон, а в другом вода (водный раствор). Для фанкойлов это считается преимуществом, удешевляющим регламентное обслуживание. Среди минусов температурных доводчиков — более сложный монтаж и стоимость первоначальных расходов. Чем же отличаются фанкойлы от кондиционеров:

• Для монтажа системы фанкойл-чиллер потребуется значительно больше доп. оборудования, насосов, запорно-регулировочной арматуры, аккумуляторных баков, смесителей, чем в случае фреонового кондиционирования;
• Монтаж фанкойлов отличается повышенной трудоемкостью и потребует больших, чем потребуется для сплит-систем, усилий. Сказанное не относится к мультизональным сплит-системам VRV (VRF). Они по сложности монтажных работ тождественны температурным доводчикам «чиллер-фанкойл»;
• Небольшая протяженность фреоновых трубопроводов ограничивает возможности сплит-систем. Дистанция между чиллером и фанкойлом не ограничивается и сотней метров. К единственному чиллеру подключается столько фанкойлов, сколько может позволить мощность самой холодильной машины;
• Вентиляционные доводчики допускают регулировку температуры в каждом помещении здания. При наличии теплового насоса, подключению к системе отопления, он может одновременно в одну комнату подавать охлажденный воздух, а в другую подогретый;
• Кондиционеры оправдывают свое применений на небольших объемах квартир, офисов, торговых точек. Максимальные площади для которых они предназначены — 2000 м.кв.;
• Системы чиллер-фанкойл адресованы масштабным зданиям, с большим количеством комнат. Используют их в тех случаях, когда районная архитектура запрещает навешивать блоки кондиционеров на главные фасады зданий. Обеспечивая поддержание комфортного микроклимата, температурные доводчики работают с минимальными эксплуатационными затратами;
• Кондиционеры только охлаждают воздух внутри помещений и не связаны с системами вентиляции. Фанкойлы, благодаря легкости подключения к приточным установкам, устанавливаются прямо в вентканалы;
• Водопроводные трубы температурных доводчиков гораздо дешевле медных магистралей сплит-систем. Проведение регламентных и ремонтных работ на водяных трубах обходится значительно дешевле, чем на фреоновых;
• Связки чиллеров-фанкойлов устанавливаются в процессе строительства здания, а кондиционеры, не требующие сложных строительных работ — уже после ввода в эксплуатацию.

Задумываясь о выборе климатического оборудования, застройщики и заказчики больших объектов все чаще обращают внимание на фанкойлы, экологичные и эффективные.

Психология продаж

Время и конкуренция продиктовали новые условия продажи недвижимости, в которых продавцу требуется искать индивидуальный подход к каждому покупателю, проявлять внимательность, чуткость, знать о потребностях каждого клиента, различая их по речи, поведению и внешнему виду.

Но и этого не всегда достаточно, ведь довольно часто покупка начинается не с непосредственного осмотра товара, а с первого посещения сайта, со звонка в отдел продаж, с порога офиса компании. Поэтому продавцу необходимо быть крайне внимательным ко всем деталям, даже не самым очевидным

Но в этой статье наибольшее внимание будет посвящено психологическим особенностям самих покупателей, остальное же можно оставить на откуп маркетологам

Особенности кассетных кондиционеров

Потолочный кондиционер кассетного типа устроен по традиционной схеме сплит-систем: состоит из двух блоков — внешнего и внутреннего, соединенных фреоновой магистралью (трассой). Первый монтируется на внешней стороне стены здания, второй — в помещении, в подвесном потолке. Внешний блок выполнен как стандартный модуль кондиционера. Внутренний помещен в защитную кассету, квадратный или прямоугольный, с передней панелью по диаметру аналогичной плитке подвесного потолка. Позади расположен очистительный фильтр.

Распределение воздушного потока кассетного кондиционера происходит по четырем направлениям сверху-вниз, равномерно распределяя прохладу или тепло по помещению. По сравнению с классическим бытовым кондиционером кассетные модели не создают сквозняков. Воздуховоды отличаются увеличенной по сравнению с настенными устройствами площадью. Угол наклона жалюзи, регулирующих напор воздушного потока, контролируется пультом ДУ.

Сфера применения

Сплит-система кассетного типа — полупромышленное климатическое оборудование. Относится к кондиционерам скрытого типа: не выделяется на фоне интерьера — декоративная решетка вписывается в него. Монтируется за подвесным потолком. Целесообразен в помещениях, где минимальная высота потолка — 3 метра. Востребован в общественных людных помещениях: офисах, магазинах, кафе, фитнес-клубах, ресторанах, библиотеках, выставочных залах. В квартирах многоэтажных домов используется редко, но подходит для просторного загородного коттеджа с высокими потолками.

Сервис на гарантии

Любое устройство может выйти из строя. И тут на помощь приходит гарантийное обслуживание, которое обеспечивает компания-производитель. У АйТиДом есть специализированный сервисный центр продукции «МИР» и «МАГНА».

Каковы преимущества гарантийного обслуживания в вашем центре?

— Наша компания предоставляет максимум услуг для удобства клиентов. Специалисты отремонтируют технику либо на месте, либо в сервисном центре. Преимущества: оперативный выезд, быстрая диагностика, вывоз и доставка устройств сервисным центром. Ремонт ПК, серверов «МИР» и видеорегистраторов «МАГНА» производится только оригинальными комплектующими.

Может ли изделие быть снято с гарантийного обслуживания?

— В отдельных случаях – да, если недостатки вызваны нарушением правил его эксплуатации, хранения или транспортировки, изложенных в «Руководстве пользователя», механическими повреждениями, возникшими после передачи товара заказчику, снятием пломб или маркировки с любой части изделия. Кроме того, ТО должно проводиться только нашими специалистами, а не клиентом или третьей стороной. И, конечно, учитываются обстоятельства непреодолимой силы (пожар, стихия, молния и т.д.). Есть и еще ряд ограничений, о которых мы всегда заблаговременно предупреждаем заказчика.

Общий принцип работы фанкойла.

Коротко: воздух из помещения через вентиляционный блок поступает в теплообменник, где он нагревается или охлаждается до требуемой температуры. Температура воздуха в помещении регулируется с помощью пульта управления для фанкойла. Проблему вентиляции в помещении можно решить только при наличии полной системы из центрального кондиционера, через который поступает свежий воздух с улицы.

 Подробно: вентилятор по всей длине блока равномерно распределяет поступающий поток воздуха. Работает он с минимальным уровнем шума.

 Двигатель вентилятора бывает двух типов: тангенциального (для малых помещений, достаточно фанкойла малой мощности) и центробежного (рассчитаны для средних и крупных промышленный помещений, где требуются средней и высокой мощности фанкойлы). Вентилятор совершает принудительную подачу воздуха через калорифер (теплообменник). По змеевикам из медных трубок в теплообменник подается теплоноситель: холодная/горячая вода или водный раствор этиленгликоля (для системы «чиллер-фанкойлы»). Теплообменник за счет муфт соединяется с системой центрального отопления для подачи в него воды, а при заполнении теплообменника водой воздушные клапаны выпускают  из него воздух. Для слива конденсата имеется отдельный патрубок. Иногда, в режиме обогрева для большей эффективности работы фанкойла используется электронагреватель, который устанавливается на выходе агрегата.

 Свежий воздух подается в помещение от центрального кондиционера в систему «чиллер-фанкойлы». Чиллер — это холодильная машина, которая предназначена для охлаждения воды или незамерзающей жидкости. Циркулирует жидкость от чиллера к фанкойлу посредством насосной станции.

 Для обеспечения вентиляции в помещении, рядом с чиллером с вентилятором центробежного типа устанавливают центральный кондиционер — на крыше или на чердаке. Охлаждающая жидкость от чиллера поступает на все фанкойлы, установленные внутри помещения, а также на теплообменник системы центрального кондиционирования. Центральный кондиционер подает в помещение требуемый санитарными нормами объем охлажденного воздуха. Фанкойлы в свою очередь регулируют температуру в помещении, к ним подается воздух из помещения и от центрального кондиционера, что снижает расход воздуха и стоимость центрального кондиционирования.

 Фанкойлы могут поддерживать температуру двумя способами: регулированием объема воды или воздуха. Расход воды регулируется клапаном для фанкойла: изменяя диаметр поперечного сечения трубы, мы можем изменять поток поступающей в теплообменник холодной/горячей воды. Это как раз и является принципиальным отличием водяных систем от фреоновых. Регулирование расхода воздуха проводится при помощи изменения частоты вращения вентилятора, а это, в свою очередь, изменяет объем выделяемого с теплообменника тепла/холода.

Система «чиллер-фанкойлы» весьма гибкая для многоэтажного помещения с большим количеством комнат: к одному чиллеру возможно подключить несколько фанкойлов, а также несколько теплообменников приточной вентиляционной инсталляции или центрального кондиционера.

Производители

Водяные фанкойлы выбирать можно не только по типу устройства, особенностям и функциональным тонкостям, но и по репутации производителя. Крупных корпораций, производящих климат-технику, не так уж и мало. Потому выбор фанкойла нельзя свести к двум-трем наименованиям.

В рейтинге лучших производителей можно всегда найти подходящую модель.

General Climate. Это предприятие в начале тысячелетия создали российские инвесторы. Сегодня компания производит климатическое оборудование разных типов и назначений. И настенные, и канальные, и кассетные доводчики выпускаются под этим брендом. Продукции присущ низкий шумовой уровень, небольшой вес и компактность, потому фанкойлы бренда можно монтировать за подвесными конструкциями, а также в подпольных и пристенных нишах.

Возможно, вам удастся подобрать продукцию не столь известных марок, но в таком случае никаких гарантов репутации не будет. Хотя выбор фанкойла, безусловно, сводится не только к громкому имени производителя.

Чиллер и его отличия от фанкойла

Термин чиллер произошел от английского chiller, что означает буквально «охлаждающая машина». Где и как используется этот агрегат? Практически везде. Он охлаждает заполняющую его воду или незамерзающие жидкости. Установка является необходимой для таких отраслей, как машиностроение, металлообрабатывающая промышленность, производство продуктов питания, виноделие и другие, а также там, где работают системы кондиционирования воздуха.

Этот вид климатического оборудования представляет собой довольно громоздкий аппарат. Охладитель чиллера, как бытовой, так и промышленный, состоит из трех частей:

• конденсатор;
• компрессор;
• испаритель.

Преимущества кассетного кондиционера

Конструктивно «кассетник» устроен так, что охлажденный воздух выдувается в 4 стороны. В то время как настенный аналог охлаждает сравнительно небольшие помещения, кассетный кондиционер может накрыть достаточно большую площадь.

Кроме большой зоны покрытия, эта практичная техника имеет ряд других плюсов:

1. Эстетичность. Внутренние блоки остаются невидимыми, поскольку находятся за подвесным потолком. Скрытый монтаж не меняет интерьер помещения, что позволяет использовать такую климатическую технику в представительских помещениях, офисах.
2. Почти полное отсутствие шума при работе. Вентилятор, встроенный в агрегат, создает естественную циркуляцию воздушных масс, не устраивает завихрений, эффективно качает воздух.
3. Максимальный охват помещения. Поскольку теплый воздух скапливается в зоне нахождения кондиционера, температура в помещении будет уменьшаться постепенно в направлении сверху вниз.
4. Удобное регулирование воздушного потока. При помощи поворотных планок можно направлять струи воздуха по своему усмотрению.

Кассетные системы кондиционирования крупных помещений управляются не только переносными пультами ДУ, но и путем установки стационарных щитков, подключенных к электросети здания.

Установку кассетного кондиционера следует планировать до выполнения ремонта в помещении. При этом необходимо присутствие натяжной конструкции с межпотолочным пространством 15-30 см

Многие кассетные системы имеют дополнительные функции. Они могут осуществлять обогрев помещения, ионизацию и увлажнение воздуха. Для возможности полноценной координации работы кондиционеров можно установить единую систему климат-контроля.

Виды фанкойлов

Существует несколько классификаций, по которым можно разделить эти устройства для вентиляции. Если ориентироваться на количество применяемых теплообменников, то выделяют такие типы фанкойлов: двухтрубные и четырехтрубные. Первый вариант подходит для помещения, где возможно смешивание охладительного хладагента при работе прибора на нагрев и охлаждение. Устройства второй группы применяют там, где нельзя соединять хладагенты, например, когда это вода и этиленгликоль.

Настенный фанкойл

Такие агрегаты имеют декоративный корпус из пластика и их монтируют на стену. Они могут работать как на обогрев, так и на охлаждение, поскольку все зависит от вида системы. В большинстве случаев настенный вентиляторный доводчик служит некой альтернативой стандартным радиаторам водяной системы отопления. Агрегаты могут включать и дополнительные функции, например, осушение, увлажнение и очистку воздуха

Настенный фанкойл требует наименьших усилий при установке, но важно заранее продумать место, чтобы воздушный поток не создавал дискомфорта

Напольный фанкойл

Устройства этой группы можно устанавливать на стену и под нее, но в большинстве случаев для него выбирают место под окнами вместо батареи. Подключение может проводиться двумя способами: в пол и стену. Кондиционер фанкойл направляет воздушный поток вдоль стены вверх. Если агрегат будет работать на отопление, то такое движение воздуха обеспечивает тепловую защиту окон и стен, а при охлаждении это будет снижать теплопритоки. Напольные приборы могут иметь встроенные или дистанционные органы управления.

Кассетный фанкойл

При помощи такого устройства можно получить равномерное распределение воздуха в двух и четырех направлениях.

1. Самые популярные модели выпускают в компактных корпусах размером 60х60 см, но если устанавливать более мощные варианты, то габариты будут больше.
2. Вентиляторный доводчик кассетного типа размещают на потолке и помещениях с большой площадью, например, в торговых центрах.
3. Для лучшего функционирования лучше воздуховоды присоединять к приточной вентиляции.
4. Чтобы холодный воздух перемещался с комфортной скоростью, прибор должен находиться на высоте минимум 2,7 м от пола.
5. Когда установка будет закончена, то фанкойл закрывают фальш-панелью.
6. Что касается холодопроизводительности, то она не больше 5-ти кВт.
7. К преимуществам этого типа фанкойла относят простую систему отведения образующегося конденсата, которая создана на основе дренажных насосов.

Канальный фанкойл

Приборы этой группы имеют скрытую установку и внешне они похожи на внутренние блоки канальных сплит-систем. Наружу выводятся только декоративные решетки, а все составные части скрыты в потолке или стене. Такие вентиляторные конвекторы отличаются от канальных тем, что можно создать сеть воздуховодов, которые обеспечивают подачу воздуха сразу из нескольких решеток, благодаря чему можно охладить и прогреть воздух сразу в нескольких помещениях.

1. Канальные фанкойлы устанавливаются преимущественно в административных, общественных и офисных зданиях.
2. Устройства обладают широким диапазоном холодопроизводительности, поэтому выбрать есть из чего.
3. Стоит отметить важную техническую характеристику – напор встроенного вентилятора. Есть приборы высоко- и низконапорного типа. Благодаря этому можно обеспечить холодным воздухом помещения, которые расположены близко и отдаленно от агрегата.

Встроенные фанкойлы

Подобные устройства можно найти среди настенных и потолочных моделей. Чаще их устанавливают в подвесном или натяжном потолке. Встроенные комнатные фанкойлы привлекательны тем, что устройство максимально скрыто, то есть видна только решетка, через которую выходит воздух. Благодаря этому техника не портит дизайн помещения и не нарушает его гармоничность.

Универсальный фанкойл

Приборы этого типа могут устанавливаться как в горизонтальном, так и в вертикальном положении. Если сравнить внешний вид, то он такой же, как и внутренний блок обычного кондиционера, но по функциям отличия все же имеются: в теплообменнике циркулирует жидкость и имеется трехходовой клапан, отвечающий за подачу хладагента или теплоносителя. Для кондиционирования фанкойл устанавливается в большинстве случаев в помещении без подвесных потолков. В основном показатели холодопроизводительности находятся на уровне от 1 до 8 кВт.

Инверторные модели: что следует знать

Существуют модели сплит-систем с инвертором и без него. Оба варианта пользуются популярностью, но разницу все же узнать не помешает. Инвертор – это устройство, способное обеспечить специальное электропитание для компрессора. Инверторная схема состоит в том, чтобы преобразовать переменный ток в постоянный.

Сплит-системы с инвертором потребляют примерно на 30-40% меньше электроэнергии, чем обычные аналоги. Срок службы таких устройств также более длительный

После этого характеристики постоянного тока изменяются, чтобы преобразовать его опять в переменный ток, но с новыми показателями, и передать электропитание на компрессор. В результате мощность работы компрессора будет варьироваться в зависимости от ситуации: комфортной температуры, до которой необходимо охладить воздух и исходных показателей, существующих в момент начала работы системы.

При наличии инвертора кондиционер работает постоянно, он не отключается. Для чего это нужно? Несмотря на постоянную работу устройства, инверторная схема позволяет сократить расход электроэнергии примерно на 30%, чем при использовании модели с аналогичными характеристиками, но без инвертора.

Отсутствие регулярных циклов включения-отключения благоприятно сказывается на функционировании кондиционера и позволяет увеличить срок его эксплуатации в полтора-два раза. Такой кондиционер можно оставлять включенным целый день, не переживая по поводу счетов за электроэнергию.

Высокие эксплуатационные характеристики достигаются за счет улучшения производительности теплообменника, а также благодаря современному микропроцессору, который регулирует работу агрегата. Считается, что сплит-системы, снабженные инвертором, способны быстрее установить оптимальную температуру в комнате и далее поддерживать ее на нужном уровне. Шума такие устройства производят значительно меньше, чем безинверторные аналоги.

Вопросы и ответы

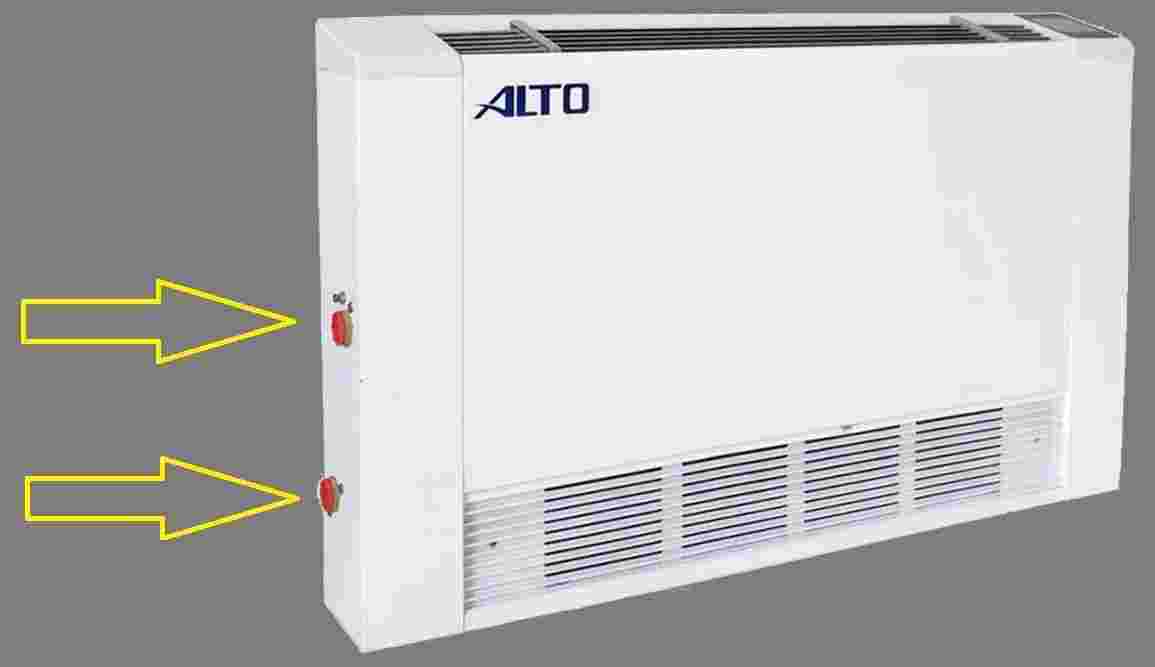

Где находится подача и обратка у подвесных фанкойлов?

Все зависит от конкретной модели. У напольно-потолочных фанкойлов трубки обычно подключаются с боковой стороны (см. фото), у потолочный – с задней. У кассетных фанкойлов – во внутренней части, которую обычно прячут в подвесных потолках.

Напольно-потолочный фанкойл.

Как к одному фанкойлу подключить 5 помещений?

Для этого нужно устанавливать фанкойл канального типа в системе приточной вентиляции. А от него делать отдельную разводку. При этом стоит учитывать, что температурный режим будет одинаковым для всех помещений.

Как смонтировать фанкойл на тепло и холод?

Установка такого фанкойла ничем не отличается от монтажа обычного. Вообще, режим работы (обогрев или охлаждение) зависит от чиллера, а не от фанкойла. Соответственно, он задается централизовано для всей системы.

Чем отличается фанкойл от кондиционера?

В кондиционере между внутренним и наружным блоками циркулирует фреон. Именно он выступает в качестве теплоносителя.

В системе чиллер-фанкойл теплоносителем является вода или антифриз. Фреон является рабочим телом чиллера, позволяющим поднять или опустить температуру теплоносителя до необходимой. А он, в свою очередь, охлаждает или нагревает воздух посредством фанкойла. Подробнее об этом вы можете прочитать в статье «Чиллер-фанкойл: принцип работы, особенности, применение».

Существует ли межблочная связь между фанкойлами?

Нет, каждый фанкойл – это отдельное устройство и напрямую связан только с чиллером. Конечно, можно подключить центральный контроллер, который бы отслеживал температурные режимы, но это не будет межблочной связью.

В чем различия между системой чиллер-фанкойл и АБХМ?

АБХМ также называют абсорбционным чиллером, но ее принцип работы существенно отличается. В ней используются камеры с пониженным давлением, за счет чего можно эффективно получать тепло или холод, используя низкопотенциальную среду.

По эффективности АБХМ во многих случаях превосходит чиллер. Ее коэффициент преобразования выше в определенных диапазонах температур. Подробнее об этом читайте в статье «Принцип работы АБХМ».

Разновидности фанкойлов

Все фанкойлы различаются по способу монтажа, наличию корпуса и количеству теплообменников. Каждая разновидность имеет свои особенности, преимущества и недостатки, которые мы вкратце и рассмотрим ниже.

Способ установки и наличие корпуса

По способу монтажа данный узел климатической системы бывает: настенным, канальным, кассетным и напольным (колонным).

Настенные или консольные модели, как и внутренние блоки бытовых СКВ, устанавливаются на стену под потолком или на незначительном расстоянии от пола. Такие фанкойлы имеют привлекательный внешний вид, проводное или беспроводное управление.

Настенный фанкойл для квартиры практически ничем внешне не отличается от бытового кондиционера

Канальные агрегаты, как правило, не имеют корпуса, а все элементы конструкции крепятся на металлическую раму. Установка таких моделей осуществляется внутрь вентиляционной или рециркуляционной системы, после чего декорируется панелями.

Канальные фанкойлы предназначены для организации СКВ на предприятиях и в больших административных, деловых и развлекательных центрах ФОТО: gameasphalt.ru

Кассетные фанкойлы внешне похожи на потолочные блоки сплит-системы. Они раздают обработанный воздух одновременно в 2-4 направлениях и имеют поворотные жалюзи для управления движением воздушных потоков. Данные модели крепятся к потолку и оснащены только нижней декоративной панелью.

Кассетные фанкойлы имеют только декоративную нижнюю панель и жалюзи, раздающие охлаждённый или нагретый воздух в 2-4 направлениях

Напольные или колонные модели фанкойлов предназначены для установки на пол. Они имеют прямоугольную вытянутую форму, что позволяет значительно экономить полезную площадь.

Напольные фанкойлы прекрасно подходят и для отопления, и для охлаждения воздуха

По количеству теплообменников

Стандартные фанкойлы оснащены 1 теплообменником, который подключается к магистралям по двухтрубной системе. В этом случае, установка получает теплоноситель от нагревательного устройства или чиллера, и воздух в помещении будет только нагреваться или охлаждаться, а пользователь может настроить комфортную для себя температуру.

Двухтрубный фанкойл

Кассетные, канальные и напольные модели фанкойлов могут иметь 2 теплообменника и подключаться по четырёхтрубной схеме. Подобные устройства используются в многозональных системах кондиционирования воздуха. Один из радиаторов получает горячий теплоноситель от нагревательного устройства, а второй — хладагент от чиллера (охладитель). Благодаря этому, пользователи, находясь в разных помещениях, могут использовать свои файнколы в необходимом режиме одновременно — подогрев или охлаждение воздуха.

Четырёхтрубный фанкойл

Принцип действия фанкойла

Название прибора происходит от двух английских слов: “fan” — вентилятор и “coil” — змеевик. Эти основные элементы и обеспечивают работу устройства. Система с использованием таких устройств обычно применяется для организации мультизонального кондиционирования воздуха в больших помещениях.

Вентилятор прогоняет воздушные потоки через теплообменник. В змеевик теплообменника в зависимости от поставленной задачи поступает горячая или холодная вода. Воздух нагревается и распространяется по помещению.

Одно из преимуществ использования вентиляторных доводчиков – это возможность не только обогревать и охлаждать воздух внутри помещения, но и разбавлять его свежими воздушными массами с улицы.

Этот вариант не сложно реализовать, если планируется использовать принудительную приточную вентиляцию.

Фанкойл состоит из таких элементов, как:

• змеевик-теплообменник;
• вентилятор;
• фильтрационный блок.

В систему может быть включен только один теплообменник или сразу два, чтобы обеспечить легкий переход на другой режим работы.

В последнем случае один контур подключают к чиллеру – холодильной машине, генерирующей поток холодной воды, а второй – к котлу отопления или другому аналогичному нагревательному прибору. Очень популярно сочетание фанкойлов с тепловым насосом.

Стоит отметить, что если принято решение использовать систему чиллер-фанкойл, то можно установить несколько фанкойлов в разных помещениях, а работать для них будет только один чиллер.

Решение выглядит очень удобным для зданий, в которых требуется обслуживать большую площадь. Но при этом следует правильно рассчитать производительность чиллера в зависимости от количества и характеристик фанкойлов.

Для работы вентилятора следует обеспечить каждое устройство электропитанием. Для очистки воздушных масс и оздоровления микроклимата внутри помещения необходим блок фильтров.

Каждый фанкойл снабжен системой управления, которая в зависимости от типа устройства может быть встроенной, удаленной или дистанционной.

Кроме того, для монтажа вентиляторных доводчиков понадобится набор соединительных муфт, изоляционные материалы и т.п. В обязательном порядке для системы этого типа устанавливается дренаж, чтобы обеспечить отведение сконденсировавшейся влаги.

Использование фанкойлов дает значительную свободу при проектировании системы. Всегда можно подобрать чиллер и/или котел с подходящей мощностью и установить нужное количество фанкойлов. Монтаж относительно недорог, поскольку для теплоносителя используются обычные водопроводные трубы.

Система занимает относительно немного места, при желании фанкойлы и ведущие к ним коммуникации можно полностью скрыть за подвесным потолком.

Если рассматривать фанкойлы как альтернативу для сплит-системы, то они обладают важным преимуществом – позволяют сохранить внешний вид фасада неизменным.

Прибор для охлаждения и/или нагрева воды можно поставить на значительном расстоянии от фанкойлов. Если монтаж выполнен правильно и магистраль снабжена надежной теплоизоляцией, система будет работать эффективно. Это может оказаться удобным, особенно если здание имеет сложную планировку.

Это позволяет регулировать параметры не для всего здания, а отдельно для каждой комнаты, в которой имеется фанкойл.

Насколько можно удалить фанкойл от источника тепла или холода? Это расстояние определяется мощностью насоса, который перемещает жидкий теплоноситель по трубам системы. Чем выше мощность насоса, тем больше может быть расстояние.

Это существенно расширяет количество вариантов для установки как самих фанкойлов, так и котла и/или чиллера. Предельной цифрой считается 600 м, а это более чем солидный показатель.

Систему фанкойлов можно использовать также в сочетании с таким экономичным и экологичным способом получения энергии как тепловой насос. При этом можно организовать не только одноконтурную, но и двухконтурную систему отопления, т.е. обеспечить дом горячей водой.

Если система продумана и реализована правильно, то комфортная температура установится в помещении уже через пять минут после запуска.

Устройство бытового кассетного кондиционера

Охлаждающая техника кассетного типа представляет собой двухмодульную систему, благодаря которой осуществляется функция охлаждения воздуха до заданной температуры.

Комплект кассетной сплит-системы составляют модули:

1. Внешний (уличный).
2. Внутренний (квартирный, офисный).

Оба модуля комплекта являются индивидуальным блоками, которые при монтаже системы в рабочее состояние объединяются технологическими трубопроводами и электрическими соединениями.

Главные части (модули) кассетной сплит-системы, составляющие полноценный набор системы кондиционирования. Как видно из картинки, внешний блок мало чем отличается от тех, что применяются в классических настенных кондиционерах

Нужно отметить: сплит-системы кассетного типа чаще используются в качестве офисного оборудования, устанавливаются на объектах малого бизнеса и внутри административных зданий.

Применение в квартирах или домах – явление достаточно редкое. Основная причина такого расклада – необходимость устройства на объекте фальш-потолка, потому как внутренний модуль имеет назначение монтажа под потолком.

Строение внешнего модуля

Эта часть конструкции кассетного кондиционера полностью соответствует классическому исполнению бытовых систем кондиционирования воздуха.

Блочный уличный модуль содержит внутри следующие компоненты:

• компрессор;
• конденсатор;
• вентилятор;
• элементы автоматики;
• электрические детали.

Компрессор и конденсатор объединяет холодильный контур, заправляемый фреоном, от которого через пару линейных запорных кранов сделаны контактные точки для соединения с внутренним блоком.

Исполнение внешнего модуля: 1 – холодильный компрессор; 2 – клапан на четыре хода; 3 – электронная и электрическая плата; 4 – вентилятор конденсатора; 5 – оребренные трубки конденсатора; 6 – фильтр-осушитель; 7 – блок запорных кранов; 8 -крышка

Электрические соединения под автоматическое управление и питание компрессора внешнего модуля также выводятся на контактную панель внутреннего модуля, где коммутируются соответствующим образом (по схеме) и выводятся на общее питание.

Особенности внутреннего блока

Эта часть кондиционера выполнена в виде рабочей блочной кассеты с панелью, предназначенной для встраивания в потолочную конструкцию. Причём потолочная конструкция должна иметь так называемый фальш-потолок.

Рабочий (системный) блок «прячется» под фальш-покрытие, а распределительная панель остаётся на одной плоскости с фальш-покрытием.

Конструктивное исполнение кассеты: 1 – облегченный корпус кассеты; 2 – дополнительный воздушный интерфейс; 3 – канал под забор наружного воздуха; 4 – испаритель с био-покрытием; 5 – вентилятор; 6 – распределительная панель; 7 – фильтр-ионизатор; 8 – воздухозаборная решетка

Распределительная панель внутреннего кассетного блока в целом содержит несколько элементов:

1. Воздухозаборную решетку.
2. Фильтр грубой очистки.
3. Фильтр ионизатор.
4. Жесткую раму.
5. Лицевую накладку.
6. Распределительные жалюзи.

Воздухозаборная решетка с фильтрами ионизации, грубой очистки и жесткой рамой располагается в центральной области распределительной панели.

По периметру – на боковых сторонах той же распределительной панели – размещаются каналы выхода охлажденного воздуха, дополненные жалюзи с автоматической цикличной регуляцией потока.

Внутренние модули кассетной сплит-системы, смонтированные в помещении офиса. В данном случае используется открытая конструкция подвеса на каркас, изготовленная из прямоугольных металлических профилей

Лицевая накладка распределительной панели кассеты, кроме всего прочего, содержит плату световой индикации и дистанционного управления. Есть модельное исполнение, укомплектованное проводным пультом управления.

Рабочий блок кассеты, «спрятанный» под фальш-потолком, является частью холодильной конструкции, включающей: испаритель, вентилятор, устройство отвода конденсата, узлы подключения линий от наружного модуля, плату электрических соединений.

Мощность чиллера

Мощность и эффективность – это не только количество кВт, но совокупность в сумме различных слагаемых. При расчете мощности чиллера учитываются следующие показатели:

1. Тепло, проникающее в окна, через ограждения.
2. Тепло, исходящее от людей, присутствующих в помещении.
3. Тепловая энергия, вырабатываемая освещением и другим оборудованием.

Все притоки тепла суммируются, и таким образом определяется общая тепловая нагрузка, которую несет помещение. Затем суммируются нагрузки всех помещений, которые обслуживает чиллер.

Поскольку процесс охлаждения сопровождается выделением конденсата, и влагосодержание воздуха при этом изменяется, расчет мощности производят по специальной формуле, предусматривая до 20% запаса по мощности.
