Что такое электрофорная машина и как она работает?

Электризация тел

Задача №1
Почему между ремнём и шкивом, на который он надет, при работе время от времени проскакивает искра?

Задача №2
С какой целью на взрывоопасном производстве приводные ремни должны быть обработаны антистатической (проводящей) пастой, а шкивы заземлены?

Задача №3
Может ли в ременной передаче электризоваться только ремень, а шкив оставаться незаряженным? Почему? Считайте, что шкив не заземлён.

Задача №4
На текстильных фабриках нередко нити прилипают к гребням чесальных машин, путаются и рвутся. Для борьбы с этим явлением в цехах искусственно создаётся повышенная влажность. Объясните физическую сущность этой меры.

Задача №5
Почему два разноимённо заряженных шарика, подвешенные на нитях, притягиваются друг к другу, но после контакта сразу же отталкиваются?

АТМОСФЕРНОЕ ЭЛЕКТРИЧЕСТВОМолнии над извергающимся вулканом

К возникновению молний над извергающимся вулканом приводят как сейсмологические процессы, так и процессы, идущие в облаках при обычных грозах. Электрические заряды могут возникать за счёт пьезоэлектрических, трибоэлектрических и подобных явлений при разломах и подвижках горных пластов, сопровождающих извержение вулкана.Возникают заряды и при трении между частицами пепла, вылетающими из жерла вулкана. При обычных грозах разница потенциалов, разряжающаяся затем в молнии, возникает потому, что более тяжёлые капельки или льдинки из-за своего веса скапливаются в нижних слоях грозового облака, а мелкие, лёгкие поднимаются восходящими потоками воздуха в верхнюю часть. Они накапливают противоположные заряды, которые после определённой величины напряжения пробивают слой воздуха. Сумма этих пока не до конца изученных «земных» и «небесных» явлений и вызывает молнию над извергающимся вулканом.

Везувий зев открыл – дым хлынул клубом – пламя     Широко развилось, как боевое знамя.     Земля волнуется – с шатнувшихся колонн     Кумиры падают! Народ, гонимый страхом,     Под каменным дождём, под воспалённым прахом,     Толпами, стар и млад, бежит из града вон.     август–сентябрь 1834 г., Александр Сергеевич Пушкин     Последний день ПомпеиБрюллов Карл Павлович, 1830–1833 год

О том, что извержения вулканов иногда сопровождаются ударами молний, известно почти 2000 лет. В 79 году нашей эры Плиний Младший, наблюдая извержение Везувия, записал, что над кратером собрались тёмные тучи и сверкали молнии.

Брюллов Карл Павлович (23.12.1799–23.06.1852) – русский живописец, монументалист, яркий представитель академизма.Помпеи – древнеримский город недалеко от Неаполя, погребённый под слоем вулканического пепла в результате извержения Везувия 24 августа 79 года нашей эры.

Задача №6
Зачем электромонтёры во время работы по ремонту электрических сетей и установок надевают резиновые перчатки, резиновую обувь, становятся на резиновые коврики, пользуются инструментами с ручками из пластмассы?

Задача №7
Рабочие типографий, перекатывающие рулоны бумаги, работают в резиновых перчатках и резиновых сапогах. Объясните почему.

Задача №8
Электрическое поле мы не можем видеть, слышать, осязать и т.д., так как оно не действует непосредственно на органы чувств. Каким же способом можно обнаружить существование электрического поля?

Для любознательных: Термин электричество («янтарность»: др.-греч. ηλεκτρον – электрон, «янтарь», англ. electron) был введён в 1600 году английским естествоиспытателем Уильямом Гилбертом в его сочинении «О магните, магнитных телах и о большом магните – Земле», в котором объясняется действие магнитного компаса и описываются некоторые опыты с наэлектризованными телами.

Задача №9
Поглаживая шерсть кошки ладонью, можно заметить в темноте небольшие искорки, возникающие между рукой и шерстью. Какова причина возникновения искр?

Задача №10
К тонкой струе воды поднесите наэлектризованную трением расчёску. Наблюдаемое зафиксируйте в виде рисунка, сопроводите комментарием.

Задача №11
Вопрос для аккуратных и внимательных хозяек Где у вас дома быстрее всего собирается пыль? Почему?

Задача №12
Почему при расчёсывании волос пластмассовым гребнем, волосы как бы «прилипают» к нему (иногда слышно лёгкое потрескивание; в темноте проскакивают маленькие искорки)?

Задача №13
Почему косметологи рекомендуют использовать для расчёсывания волос костяные или деревянные гребни?

Задача №14
Почему мельчайшие капельки, из которых состоит душистая струя одеколона, духов, лака для волос, получаемая при помощи пульверизатора, оказываются наэлектризованными?

Задача №15
Капли дождя, и снежинки почти всегда электрически заряжены. Почему?

Виды оборудования по ГОСТ

Согласно законодательно принятым документам, и маленькие боксы на 2 модуля, и большие распределительные шкафы-станции относятся к распределительным щиткам, отвечающим за подключение электрических групп. Со стандартами можно ознакомиться в редакции ГОСТ 32395-2013.

Щитки делятся на квартирные боксы и этажные – по месту установки. Следующее деление – на распределительные и учетно-распределительные. Вторые отличаются установкой счетчика.

Таким образом, можно выделить две большие категории:

• квартирные – групповые и учетно-групповые;
• этажные – распределительные, учетно-распределительные, учетно-распределительно-групповые.

По способу установки все перечисленные виды бывают настенными или встраиваемыми в специально подготовленную нишу.

Если настенный бокс просто закрепляется дюбелями на стене или перегородке, то для встроенного ящика необходимо вырезать или выдолбить нишу определенной глубины

Распределительные коробки защищены от поражения электротоком. По этому показателю они могут относиться к I или II классу.

Некоторые этажные изделия оснащены специальными отсеками для слаботочного оборудования. Квартирные боксы бывают с аппаратом на вводе и без него, рассчитаны на однофазную или трехфазную цепь.

Место расположения и размеры распределительного щита

Прежде чем рассматривать непосредственно монтаж щита освещения следует выполнить целый ряд подготовительных работ и правильно выбрать сам распределительный щиток. Поэтому давайте рассмотрим каждый этап отдельно.

Расположение щита освещения

Одним из самых важных факторов является расположение распределительного щита. Оно должно отвечать целому ряду правил, о которых мы и поговорим ниже.

Согласно п.7.1.28 ПУЭ это должно быть место удобное для обслуживания. Кроме того, распределительный щит нельзя располагать в помещениях под душевыми, ванными, банными помещениями.

Ниша для установки щитка освещения

Итак:

• Расстояние от газо-, водо- и канализационных сетей должно быть не менее 1 метра. При этом должен быть полностью исключен вариант затопления данного помещения. Если же помещение может быть затоплено, то уровень установки щита должен быть выше возможного уровня затопления.
• Следующим важным этапом является выбор необходимо нам распределительного щита. И здесь первоочередным фактором становится способ его установки. Существует два варианта – встроенный и навесной. Первый вариант считается более удобным, так как в этом случае распределительный щит не занимает свободного пространства. Кроме того, это повышает его надежность от механических и тепловых воздействий.
• Если вы монтируете щиток освещения своими руками, то на следующем этапе должны выбрать материал, из которого изготовлен распределительный щит. В этом вопросе принципиальным становится вопрос места его установки.
• Если на место монтажа изготовлено из сгораемых материалов, то распределительный щит обязательно должен быть изготовлен из несгораемых материалов. Наиболее часто применяется железо. Для монтажа на поверхности из несгораемых материалов можно применять щиты, изготовленные из слабогорючих материалов.
• Щит наружного освещения согласно п.4.1.28 ПУЭ должен устанавливаться на высоте не менее 0,2 метра от уровня земли или площадки. При этом если возможны снежные заметы на высоту в 1 метр и выше, то шкафы следует устанавливать на специальном повышенном фундаменте.
• Если же наружные распределительные щиты содержат средства измерений, релейной защиты и счетчики, то они должны иметь подогрев. Исключения составляют щиты с приборами номинальные параметры которых позволяют работать с температурой ниже +5⁰С.

Габариты распределительного щита

Теперь что касается размеров и наполнения распределительного щита. Этот фактор во многом зависит от количества основного и дополнительного оборудования. Поэтому прежде чем приобретать щитки освещения следует определиться с тем, что в них будет установлено.

Выбираем габариты щитка освещения

Итак:

• Прежде всего следует определиться с вводным автоматом. Если планируется установка квартирного распределительного щита уже имеющего вводные автоматы в этажном распределительном щите, то их установка не целесообразна.
• Вообще отдельный вводной автомат устанавливается только в случае, если данный электрический щиток получает питание от распределительного устройства с автоматами защиты имеющими больший номинальный ток. Либо если в данном щитке предусматривается установка счетчика.

• Следующим важным аспектом является наличие счетчика. Если он есть, то согласно п.6.2.20 ГОСТ Р 51778-2001 распределительный щиток должен содержать конструктивные элементы для опечатывания зажимов от вводного автомата до счетчика.
• Если же вас электрический счетчик подключен через трансформаторы тока, то в таком случае распределительный щиток должен иметь отдельный запирающийся отсек, в котором монтируется сам счетчик и вся дополнительная аппаратура к нему.
• Теперь переходим к групповым автоматам. Для правильного выбора размеров щита нам необходимо знать количество групп. Поэтому расчет количества групп для освещения квартиры или дома должен быть выполнен заблаговременно.
• Далее наша инструкция советуем подумать о дополнительном оборудовании. Это могут быть автоматы УЗО, импульсные реле, защиты от перенапряжения, защиты от изменения напряжения, контролеры качества электроэнергии и многое другое. Поэтому если таковое оборудование планируется, то следует предусмотреть место для его монтажа.

Немного из истории изобретения

В 1865 г. физик-экспериментатор из Германии Август Теплер разработал итоговые чертежи электрофорной машины. Одновременно с этим было сделано второе независимое открытие подобного агрегата немецким ученым Вильгельмом Хольцем. Главным отличием прибора была возможность получать большую мощность и разность потенциалов. Хольц считается создателем источника постоянного электрического тока.

Простая начальная конструкция применения электрофорной машины в 1883 г. была усовершенствована Джеймсом Уимсхерстом из Англии. Его модификация используется во всех физических лабораториях для наглядной демонстрации опытов.

Применение электрофорной машины

С 70-х гг. машина Вимшурста не используется для непосредственной добычи электрической энергии. Сегодня она выступает историческим экспонатом, иллюстрирующим историю возникновения и развития научно-технического прогресса и инженерной мысли. Лабораторная демонстрация, для чего создают электрофорную машину, показывает различные явления и эффекты электричества.

Допустимо использование индукционных нейтрализаторов, снимая заряды с жидких диэлектриков, например нефти. На любом производстве в воздухе получить искру опасно, это может привести к пагубным последствиям, задымлению и даже взрыву.

История открытий и исследований в области электричества имеет тесную связь с применением различных конструкций и устройств для получения электрических зарядов. Свою роль в научных изысканиях сыграла электрофорная машина, действие которой основано на возбуждении электричества благодаря индукции.

Устройство, виды и принцип действия асинхронных электродвигателей

Как сделать катушку Тесла своими руками?

Как работает транзистор и где используется?

Закон Кулона, определение и формула — электрические точечные заряды и их взаимодействие

Что такое конденсатор, где применяется и для чего нужен

Для чего нужен осциллограф и как им выполнять измерения тока, напряжения, частоты и сдвига фаз

ТЕХНОЛОГИЯ

§ 29. Электрическая энергия — основа современного технического прогресса

Человек с давних времен стремился использовать силы природы, или, другими словами, её энергию. В природе существуют различные виды энергии: механическая, тепловая, химическая, электрическая, световая, атомная и др. Первоначально человек освоил в основном механическую и тепловую, но по мере развития цивилизации эти виды энергии не могли уже удовлетворять все потребности общества.

В XX веке основным видом энергии, применяемой человеком, становится электрическая энергия, обладающая рядом очевидных преимуществ. С одной стороны, она относительно просто добывается, с другой — легко преобразуется в другие виды энергии (механическую, тепловую, химическую, световую). Электрическую энергию можно передавать на большие расстояния с незначительными потерями. Например, потери высоковольтных линий передачи электроэнергии не превышают 4%. При этом её легко распределять между отдельными потребителями (жилыми домами, заводами и учреждениями) и учитывать расходование с помощью счётчиков. И наконец, на месте непосредственного использования электроэнергия не создаёт загрязнения.

Электричество даёт нам тепло, свет и механическую энергию — надо только щёлкнуть выключателем. В наши дни человек уже не может обойтись без электрической энергии ни в быту, ни на производстве, ни в космосе. Она стала основой технического прогресса современного общества.

Эксплуатацией и ремонтом электрооборудования занято значительно больше рабочих, чем в любой другой производственной отрасли. Специалисты, отвечающие за работу электрических устройств (электромонтёры), должны поддерживать в исправном состоянии бесчисленное количество работающих на благо человека электрических машин — от мелких приборов до электрооборудования предприятий и гигантских систем электроснабжения.

В этой области техники трудятся опытные специалисты, обеспечивающие необходимый контроль, обслуживание и ремонт электропроводов, генераторов, двигателей, трансформаторов, систем защиты и бытовой техники. Каждый вид работ по обслуживанию электроустановок и приборов требует наличия специальной подготовки в технических училищах или лицеях, техникумах и на курсах при предприятиях.

Наука о получении, передаче и применении электрической энергии в практических целях называется электротехникой. Школьники изучают лишь её основы, тем не менее эти знания помогут не только в дальнейшем освоении электротехнических профессий, но и в повседневных бытовых ситуациях, связанных с использованием электричества. Знание электротехники необходимо и при работе в других отраслях экономики, таких как связь, радиовещание и телевидение, автоматика и телемеханика, электрометаллургия, электрохимия и др.

Каждый человек должен обладать минимумом основных навыков по электротехнике, чтобы уметь грамотно эксплуатировать электросеть, правильно выбрать новое электрооборудование для своей квартиры или офиса, выполнить мелкий ремонт проводки, бытовых приборов, электрической системы своего автомобиля и т. д. При этом он должен твёрдо знать правила электробезопасности, чтобы своими действиями не нанести вреда себе и окружающим.

Проверяем свои знания

1. Назовите известные вам виды энергии.
2. Какими преимуществами обладает электрическая энергия перед другими видами энергии?
3. Какие типы электростанций вам известны? Какие виды энергии в них преобразуются в электрическую?
4. Что такое, по вашему мнению, технический прогресс?
5. Какая область знания об электричестве называется электротехникой?

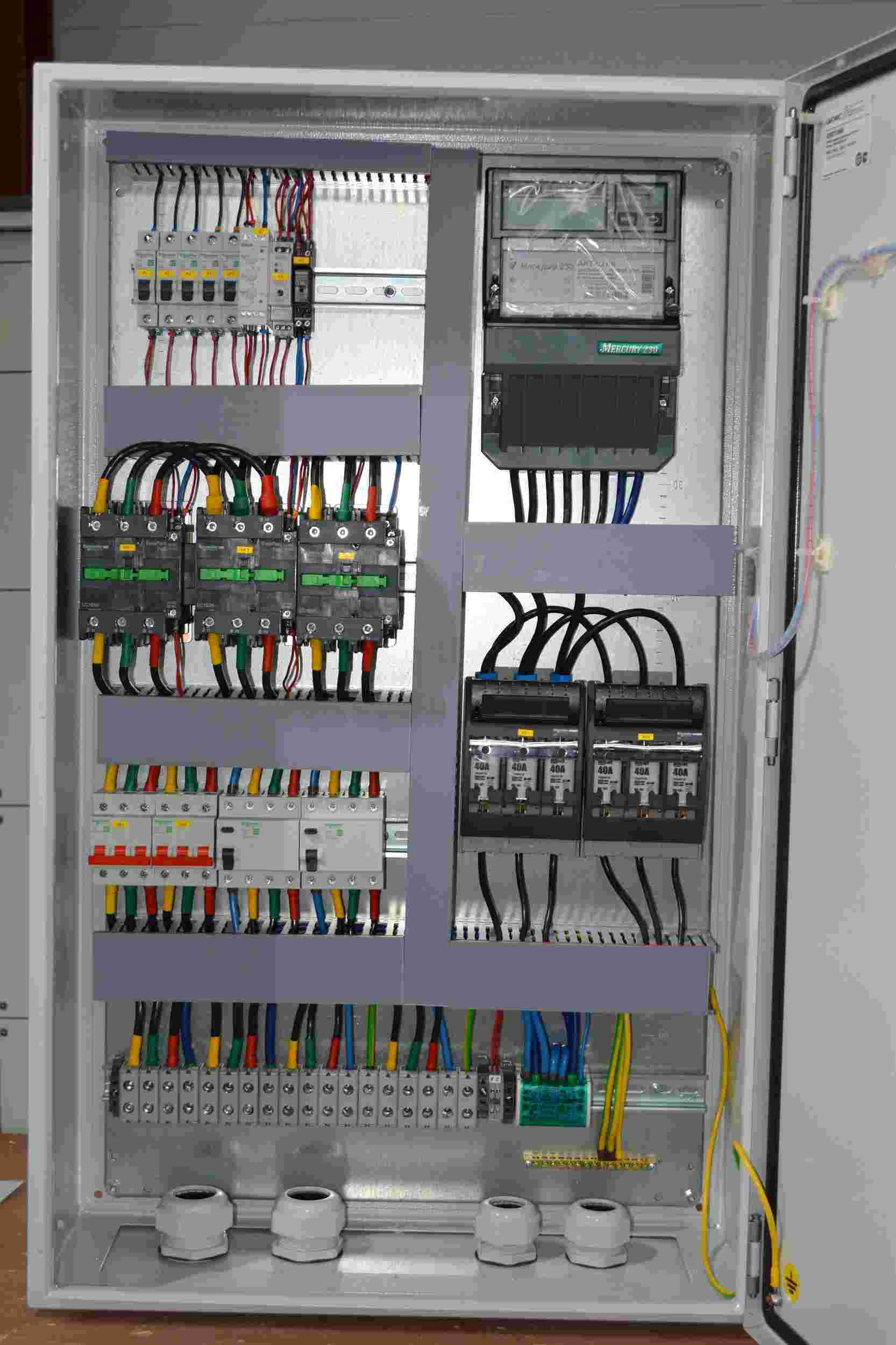

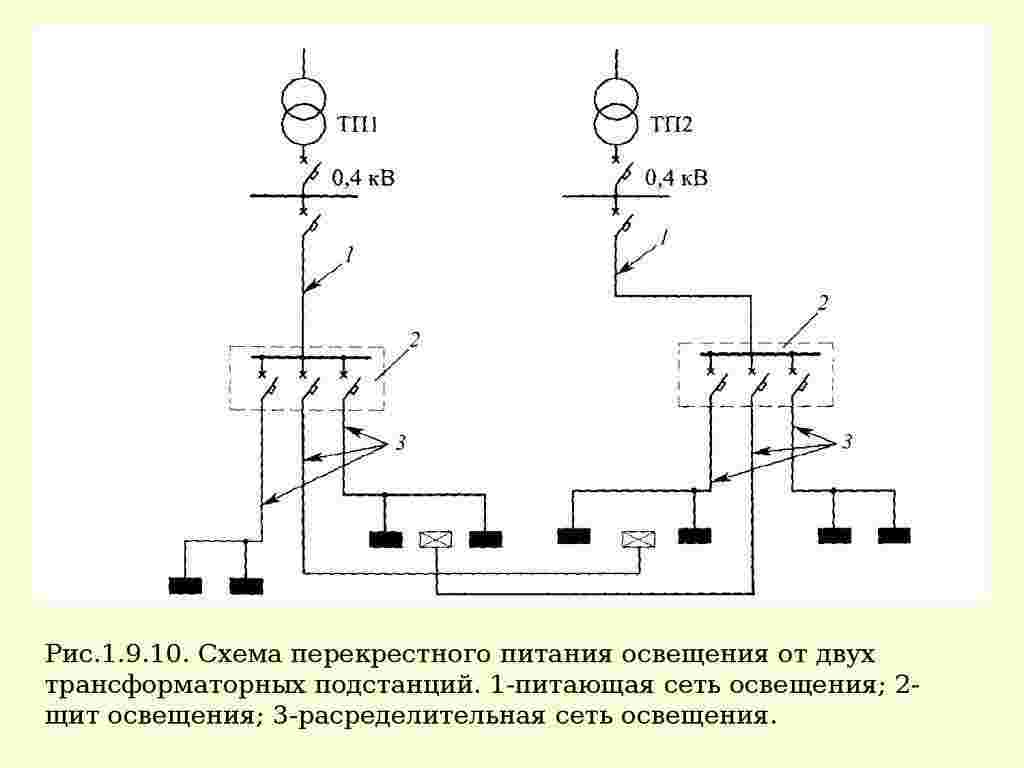

Конструктивные особенности щита освещения

К устройству щита освещения предъявляются аналогичные требования, как и к распределительным щитам. Подведение питания осуществляется посредством автоматического рубильника, который рассчитан на нагрузку всех светотехнических приборов, подсоединенных к щиту.

Мнение эксперта

Иван Зайцев

Специалист по освещению, консультант в отделе строительных материалов крупной сети магазинов

Задать вопрос эксперту

Если схема щита освещения предусматривает использование рубильника, тогда кабельная линия питания ЩО обязательно обеспечивается защитой автоматического выключателя. В данной ситуации в рабочую зону защиты включается одновременно электрическая проводка щита, соединяющая его с автоматами отходящих электрических линий, каждая из которых имеет собственную защиту от автоматического выключателя.

Ток номинальный подбирается по суммарному значению токов подсоединенной нагрузки. Можно одновременно подсоединять пару отходящих проводов к единому автомату. В таком случае при ремонте осветительной линии будет отключаться больше устройств освещения, чем должно быть.

В защите световой электрической проводки, приборов освещения при помощи УЗО (устройства защитного отключения) нет необходимости.

Вся проектируемая заново электропроводка освещения делается трехпроводной. Для обеспечения питания светотехники применяются проводники «нуля», «фазы». Нулю соответствует жила синего цвета. Для заземления корпуса осветительных приспособлений применяется желто-зеленый проводник, который входит в состав 3-жильного кабеля. На нем нанесены символы РЕ.

Для подсоединения нулевых проводников в конструкцию ЩОВ включены две шинки:

• с маркировкой N — для подсоединения рабочих проводников;
• с маркировкой РЕ на лицевой стороне — для подсоединения защитных проводников.

В том случае, когда корпуса светотехнического оборудования сделаны из материалов, которые не проводят электрический ток (пластик), а отражатель светового потока выполнен из стали, нет необходимости проводить заземление отражателя. Но это не означает, что для обеспечения питания светотехники можно взять двухжильный кабель. Только трехжильный кабель, как и для розетки, не имеющей контакта заземления. В период эксплуатации осветительное устройство (розетку), к примеру, поменяют на электротехническое оборудование другого типа, и понадобится защитный проводник.

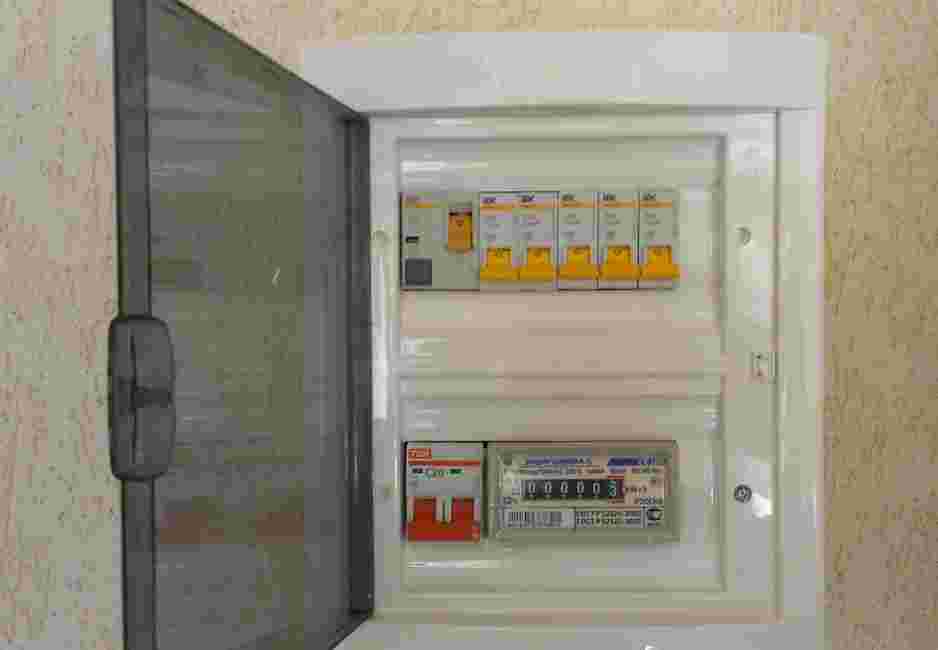

Щит квартирный

Чаще всего, такой щиток находится на входе в квартиру в районе прихожей. Главное его предназначение – учет электрической энергии, распределение групповых линий питания в помещении, а также к точкам, находящимся на улице — на доме или в саду, к примеру, входные ворота, освещение коттеджа и сада, погружной насос, газонокосилка, автоматический полив. Модульные автоматические системы защищают электрическую цепь от перегрузок и коротких замыканий. Квартирные щиты могут быть накладной и внутренней установки. Их делают из металла или пластика. Щиты квартирные бывают:

• ЩКУ – щит квартирный учетный
• ЩКР – щит квартирный распределительный.

Современные распределительные электрощитки отличается от старых щитков для счетчика другими предохранителями. Каждая электроцепь защищена выключателем максимального тока, заменившим стандартные предохранители. Естественно, это касается и однофазных, и трехфазных схем.Выключатель максимального тока — при помощи прерывания питания — выступает защитником схемы и ее пользователей от отрицательных последствий, вызываемых коротким замыканием или перегрузкой, в том случае, если очень много потребителей энергии подключены к цепи. Короткое замыкание или перегрузка цепи могут стать причиной регулярного повреждения проводов и даже возгорания, по этой причине крайне важна роль электрощита для безопасности всех жителей.Все автоматы различаются по величине номинального тока, который может применяться на протяжении долгого периода. Для определенных схем квартирных щитов автоматы выбирают исходя из того, каков уровень общей мощности подключенных к нему механизмов и сколько мощности они принимают в процессе запуска.Зачастую чтобы защитить цепи освещения применяют выключатели 10 А, а 16 А — они защищают розетки. Если прокладываются линии освещения кабелем или проводом, имеющими сечение 1,5 мм2, а именно такое сечение рекомендуется для ПУЭ, для линий освещения — защита цепей должна быть обеспечена автоматическим выключателем 10А. А для бытовых розеток используют сечение провода 2.5 мм2.При помощи автоматического выключателя тока можно выключить источник питания в случае необходимости, к примеру, для замены розетки.Кроме этого, в распределительном электрощитке обязательно находится один вводной автомат для всего электрощита.Он выполняет следующие функции:

• быстро отключает электричество по всей квартире, к примеру, в случае пожара или затопления
• дополнительно защищает силовые линии от токов КЗ и перегрузок
• удобно и надёжно подключают квартирный электрощиток к щиту этажному.

Дополнительно к автоматическому автомату устанавливается еще один дифференциальный автомат. Именно он при возникновении любых повреждений в электропроводке сразу же отключает источник питания. Таким образом, он выступает защитником жителей здания от поражения электричеством. Сработать это оборудование может, к примеру, в случае касания человека о кабель, который имеет поврежденную изоляцию.Кроме этих двух основных видов низковольтной аппаратуры, в квартирный, офисный или этажный щит ставят следующее оборудование:

• реле напряжения. Оно защищает бытовые электроприборы: телевизор, холодильник, и прочее от резких перепадов напряжения. Специалисты советуют покупать для квартиры и для этажа реле напряжения с вмонтированным термодатчиком. Потому что, вследствие малого размера реле, в условиях длительной работы на токах близких к его номиналу могут перегреться силовые контакты реле. Встроенный тепловой датчик защищает именно реле напряжения от перегрева
• программируемые логические реле. Это очень целесообразно в квартирном и этажном щитах. Логические реле гарантируют управление освещением и прочими приборами дистанционно или по заданному сценарию.

Место расположения и размеры

Перед тем, как приступать к монтажу щитка освещения нужно выполнить ряд подготовительных работ. Также нужно правильно подобрать размеры.

Расположение ЩО

Одним из главных правил является расположение. Оно должно соответствовать ряду правил, с которыми мы детально ознакомимся. В п.7.1.28 ПУЭ указано, что место размещения должно быть удобным для обслуживания. Кроме этого, установку нельзя проводить в помещениях, которые располагаются под душевыми, ванными или банными помещениями.

Ниша в стене для установки щита

Вот дополнительные правила, которыми нужно руководствоваться:

Расстояние от труб коммуникаций должно составлять 1 метр. При этом необходимо полностью исключить вариант затопления. Уровень расположения щита от пола должен быть выше возможного уровня затопления.
К следующему этапу специалисты относят выбор конструкции. Здесь вам нужно будет определиться с местом установки конструкции. Вариант установки может быть встроенным и навесным

Первый вариант является более подходящим, так как он не занимает много места.
Если вы решили заниматься установкой самостоятельно, тогда нужно обратить внимание на материал. В этом вопросе принципиальным будет становиться место установки щита.
Для установки в доме лучше выбирать пластиковые щиты освещения

Для улицы можно выбрать металлическую конструкцию. Ко второму варианту также нужно подключать заземление.
Установка конструкции должна осуществляться на высоте в 20 см от пола. На улице конструкцию лучше монтировать на высоте в 1 метр.
Если в уличном щите освещения будут устанавливаться измерительные приборы, тогда нужно организовать его подогрев.

Габариты

Теперь пришло время определиться с размерами распределительного щита. Этот фактор в большинстве случаев зависит от количества оборудования, которое вы решили подключить. Поэтому перед покупкой сначала нужно определиться, что здесь будет установлено.

Размеры ЩО

Для выбора оптимального размера обратите внимание на:

1. Определитесь с вводным автоматом. Если они уже присутствуют на этажном щите, тогда установка будет нецелесообразной.
2. Специалисты рекомендуют устанавливать отдельный вводный автомат только в том случае, если электрический ЩО получает питание от распределительного щитка с автоматами защиты, имеющими больший номинальный ток.
3. Если планируете установить предохранители для защиты групповых сетей, тогда установка вводного автомата является обязательной.
4. Наличие счетчика. При установке счетчика в щитке должны присутствовать конструктивные элементы для опечатывания зажимов от вводного автомата до счетчика.
5. Если подключение счетчика будет осуществляться через трансформаторы, тогда здесь должен быть предусмотрен отдельный отсек, который при необходимости можно запереть.
6. Чтобы правильно подобрать габариты щита освещения нужно знать количество групп. Поэтому расчет лучше всего выполнить заранее.
7. Подумайте о дополнительном оборудовании, которое желаете установить. Если вы решили выполнить установку дополнительного оборудования, тогда нужно предусмотреть место для его дальнейшего монтажа.

Расчёты и составление схемы

Чтобы разобраться с тем, как собрать бытовой электрощиток, нужно предварительно составить схему такой конструкции. В свою очередь, составлению схемы предшествуют расчёты, при помощи которых подбирается электрическая аппаратура.

Электрические детали, составляющие внутреннее содержимое электрощита, обычно представлены следующим набором:

• автоматические выключатели;
• предохранительные колодки;
• контактные шины;
• пакетные переключатели;
• аксессуары, например, скобы, зажимы, проходные втулки и др.

Несмотря на относительно невысокие требования к бытовому электромонтажу, по сравнению с промышленным вариантом, принцип распределения энергии остаётся незыблемым. То есть каждая группа потребления выстраивается отдельным сегментом общей сети.

Дом или квартира в современном оснащении традиционно содержат технику достаточно высокой мощности. К примеру, электроплита, микроволновая печь, стиральная машина.

Оборудование подобного класса подключается отдельной группой когда выполняется монтаж внутри распределительного щита. Соответственно, эта группа требует устройства индивидуального узла коммутации и блокировки.

На такую группу делается суммарный расчёт потребляемой мощности с учётом коэффициента запаса прочности. Другими словами – взятые из паспорта данные мощности на электрические машины суммируются.

К полученной сумме добавляют запас прочности – примерно 30% от полученной суммы. В результате есть значение мощности, по которому подбирают электрическую аппаратуру на монтаж узла группы – пакетник, коммутирующий автомат, предохранительную колодку.

Аналогичным способом создаётся любая другая группа отдельного сегмента сети, к примеру, отдельно на розетки, на освещение, на систему теплого пола и др.

Для стандартных квартир создание большого количества групп является не актуальным. Здесь обычно ограничиваются двумя, максимум тремя группами. А вот для загородной недвижимости схемы мультигрупповые – явление вполне обыденное.

Шаги по установке электрощита навесного

1. Отмерить ,от пола, высоту установки электрощита и провести по строительному уровню горизонтальную линию;

2. По планируемому краю установки электрощита провести вертикальную линию;

3. Основание корпуса электрощита приложить к сделанным разметкам и карандашом отметить места для крепления. На основании корпуса есть специальные технологические отверстия для крепления электрощита. Отверстий для крепления два,четыре или шесть, в зависимости от размеров электрощита.

Примечание: Если вы устанавливайте электрощит на стену, сделанную из гипсокартона, то при покупке навесного электрощита выбирайте модель, которую можно укомплектовать специальными креплениями для установки на гипсокартонную стену (смотри фото).

4.Зарядите сверло в дрель и просверлите в стене отверстия для крепежа электрощита;

5.Установите в просверленные отверстия дюбеля. Приложите основание корпуса электрощита к стене и прикрутите его к стене.

Примечание: Не забудьте завести в щит кабели электропроводки, которые вводятся в щит через заднюю стенку.

Перед окончательной затяжкой крепежных шурупов,точно выставите уровень установки электрощита. Используйте для этого строительный уровень. Уровень установки электрощита проверяйте по горизонтали и вертикали, окончательно затяните крепежные шурупы.

Основание корпуса электрощита установлено.

Выводы и полезное видео по теме

Видеоролик, показывающий работу по сборке электрощитка «с нуля», – действенная помощь начинающему электрику.

Рекомендуется ознакомиться с видео-инструктажем, чтобы таким способом существенно обогатить личную копилку знаний:

Соорудить электрический щиток своими руками вполне допустимо. Другой вопрос – есть ли в этом смысл, если учитывать разнообразие уже готовой продукции, присутствующей на рынке. Подобрать можно ящик любой конфигурации – под самые разные строительные проекты.

Но чтобы качественно и правильно выполнить сборку щитка, включая монтаж автоматов, счетчика, выключателей и прочего оборудования, нужны знания и немалый электромонтажный опыт.

А для ввода питающей линии и подключения к ней потребителей потребуется профессиональный электрик с допуском на выполнение подобного рода работ.

Если у вас есть необходимые знания или приходилось собирать электрощиток своими руками, пожалуйста, поделитесь ценным советом с нашими читателями. Расскажите, возможно существуют какие-то тонкости о которых мы не упомянули в этом материале? Оставляйте свои комментарии в расположенном ниже блоке.
