Конструкция рольставней: общее строение, принцип работы, типы управления, варианты и особенности монтажа

Особенности конструкции

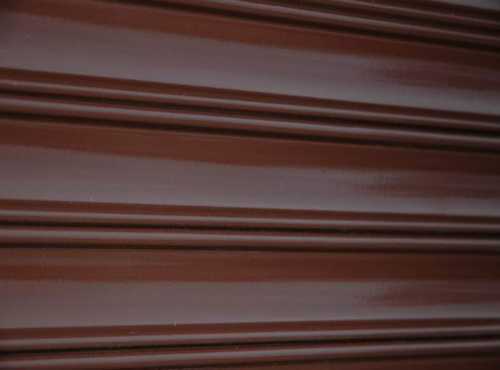

Основным элементом конструкции рольставен являются пластины, которые могут быть изготовлены из разного материала. При необходимости их можно поднимать и обратно опускать по специальным направляющим элементам.

Основные составляющие

Ламели – полотно с горизонтальными планками;
Направляющие, предназначенные для передвижения полотна;
Короб, в который сворачивается роллета;
Вал с подшипниками, обеспечивающие перемещение полотна;
Система управления.

Виды профилей

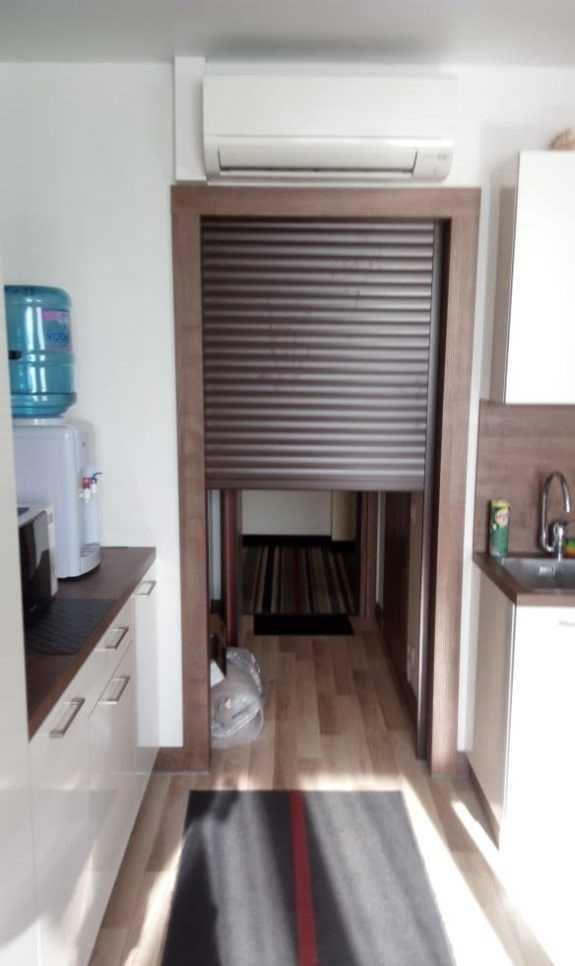

Наружные рольставни вместо двери могут быть выполнены из разного материала.

Алюминиевые

Изделия из алюминия, в первую очередь, характеризуются привлекательным внешним видом. Они обладают хорошими шумоизоляционными и солнцезащитными свойствами. Алюминиевые роллеты имеют относительно небольшой вес, что позволяет для их автоматизированного управления использовать маломощные моторы.

Железные

Стальные конструкции отличаются высокой прочностью, соответственно повышенным классом надежности. Поэтому их часто используют вместо входных дверных блоков для защиты от взлома. Для производства таких изделий используется листовой оцинкованный металл, поверхность которого дополнительно обрабатывается антикоррозионным порошковым составом. В результате поверхность стальных роллет получается гладкой, имеет структурность.

Антивандальные

Для производства таких моделей рольставен используется профиль повышенной прочности (из алюминиевого экструдированного или стального холоднокатаного полотна), обладающий противовзломными характеристиками.
Главное преимущество металлических ламелей – их можно наполнять пеной из полиуретана. А это позволяет улучшить противовзломные характеристики конструкции и дополнительно защитить ее от резких температурных перепадов внешней среды.

Варианты управления

Для открытия/закрытия роллетных дверных конструкций применяются разные автоматизированные системы.

Воротниковые

Конструкция приводится в движение специальным воротом, который с помощью карданного вала соединен с редуктором. Открытие/закрытие рольставен выполняется специальной рукояткой. Общий вес полотна – до 36 кг.

Ленточные

Рольставни вместо двери ленточного типа поднимаются с помощью ленты, которая наматывается на специальную улитку. Такие механизмы используются на более легких роллетных конструкциях – до 15 кг.

Внутри вала изделия размещается инерционная пружина, позволяющая легко свернуть роллет в рулон.

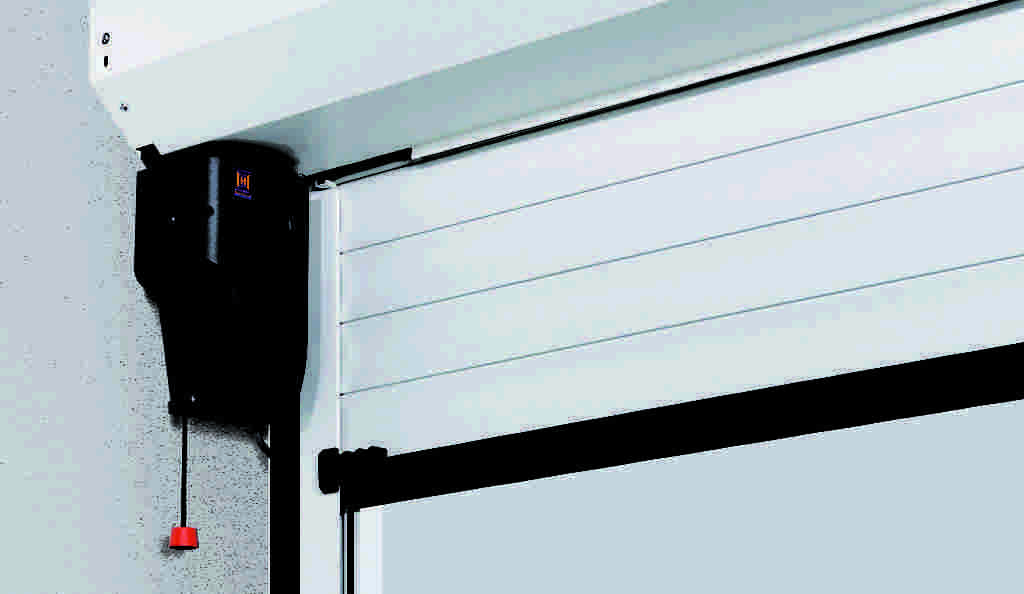

С электроприводом

Это самый дорогостоящий механизм управления роллетами, размещаемыми в наружных дверных проемах. Управление конструкцией полностью автоматизированное, осуществляется дистанционно с помощью пульта. Такие механизмы можно использовать для любых изделий без ограничения по весу.

С трос-редуктором

Рольдвери с трос-редуктором отличаются простотой управления. Их можно применять для полотен массой не более 55 кг.

Варианты монтажа

Монтаж роллетных конструкций зависит от расположения дверной коробки.

Встроенные

Такой вариант установки рольставен предполагает дополнительной подготовки откосов дверей, так как ламели располагаются в нише стенового проема. Но это позволяет повысить степень защиты от проникновения злоумышленников. При этом, если предполагается совместная установка роллеты и дверного блока, тогда дверное полотно должно открываться внутрь здания или помещения. А сама коробка может устанавливаться как внутри, так и снаружи помещения.

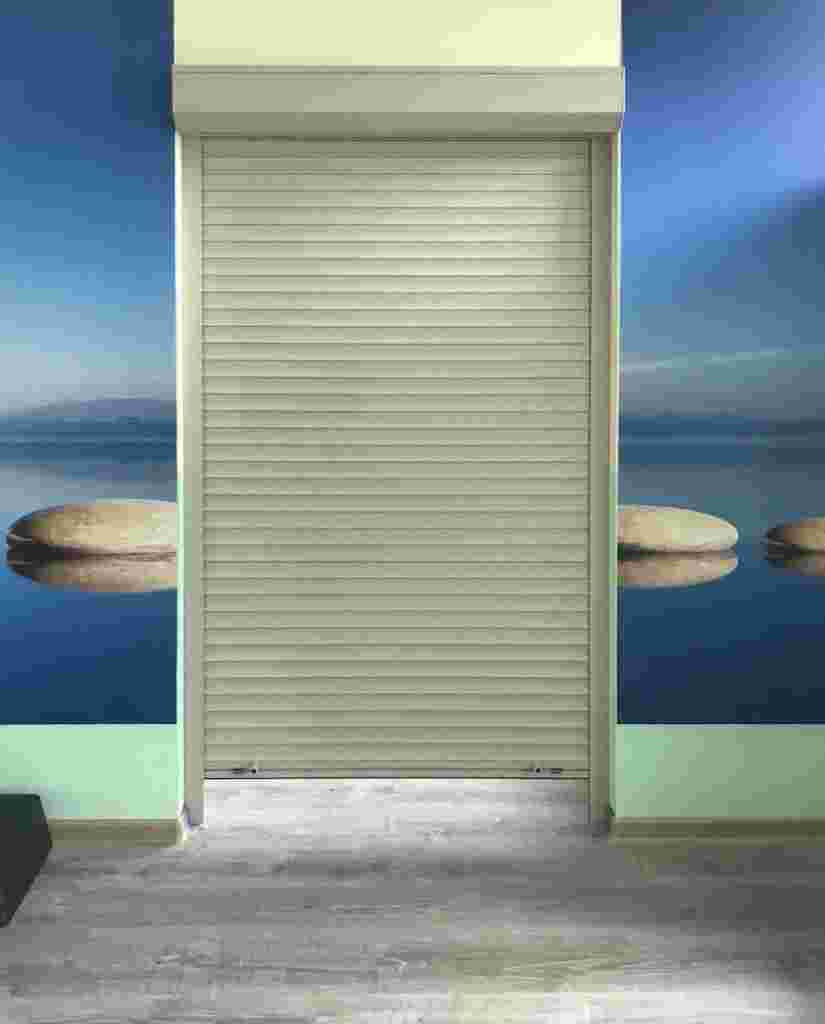

Наружные

Это самый простой вариант выполнения монтажа. Над входным проемом оборудуется накладной короб, направляющие устанавливаются по бокам.

Комбинированные

Данный способ установки конструкции отличается размещением короба, который монтируется над входным проемом в индивидуальной нише. Этот нюанс обязательно должен быть учтен в плане сооружения. Сам монтаж может осуществляться снаружи или внутри помещения.

Как установить рольставни своими руками: советы по монтажу

Необязательно обладать высшим инженерным образованием, чтобы установить рольставни. Сегодня мы подробно рассмотрим основные этапы монтажа роллетных ворот.

Подготовительные работы.

Неровности, сколы, трещины, любые другие повреждения проема следует замазать, скрыть и выровнять. В этом пригодятся строительные смеси и прокладки. От качественности этих работ будет зависеть дальнейшая установка.

После этого следует приступить к подготовке направляющих. На них делают метки и просверливают отверстия для крепежных деталей.

Следующий этап – сборка каркаса.

Крышку прикладывают к коробу. На ней делают два сквозных отверстия. После чего размечают участки, где будут сверлить другие дырки. Их создают для крепления короба. Еще одно отверстие понадобится для подключения автоматического привода. Потом короб совмещают с направляющими.

Цельное сооружение перемещают и вставляют в проем. Строительным уровнем проверяют правильность расположения.

По ранее сделанным углублениям к коробе, теперь делают отметки на проеме. Их просверливают, после того как конструкцию уберут в сторону. В готовые отверстия устанавливают дюбеля, а там где должен быть привод – защитную пружину.

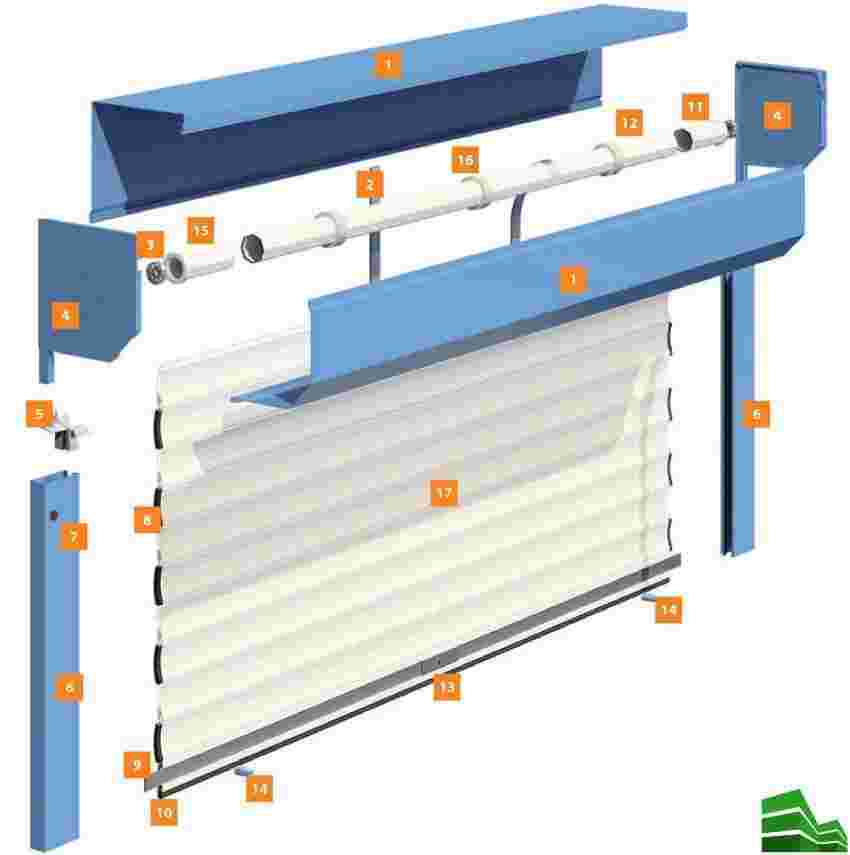

Элементы сборки ворот-рольставней: 1 — защитный короб. 2 — тяговая пружина, 3 — подшипник, 4 — боковая крышка, 5 — направляющее устройство, 6 — направляющая шина, 7 — заглушка, 8 — боковой замок, 9 — запорная полоса, 10 — концевой профиль, 11 — универсальная капсула, 12 — октогональный вал, 13 — ригельный замок, 14 — стопор, 15 — подшипниковая капсула, 16 — дистанционное кольцо, 17 — роллетный профиль

Третий этап – установка каркаса.

С его задней поверхности нужно убрать защитную пленку. Конструкцию монтируют в проем

Важно, чтобы метки и проделанные отверстия совпадали. Для того, чтобы еще раз убедиться в правильности положения, лучше дополнительно воспользоваться уровнем

Нельзя, чтобы короб или направляющие были установлены с перекосами. После всех вышеописанных действий, сооружение фиксируют в проеме.

Важно, чтобы все крепежные детали были затянуты равномерно. Иначе в ходе эксплуатации ворота перекосятся

Последний этап монтажа – установка управляющих систем и полотна.

Для этого потребуется монтировать специальный рычаг. Внутри гаража делают разметку, по которой потом сверлят отверстия.

Детали электрического управления устанавливают согласно инструкции производителя. Если на данном этапе монтажа созревают вопросы или возникают трудности, лучше не пренебрегать помощью специалистов.

Заключительным этапом монтируют полотно. На последней профильной трубе фиксируют ригельные замки, отвечающие за автоматическое закрывание. Полотно наматывают на вал, а его края устанавливают в пазы натравливающих.

Наверху устанавливают тяговые пружинные элементы, закрепляя их в подготовленных отверстиях.

Чтобы автовладелец мог регулировать воротное полотно, то снизу и сверху монтируют стопоры для ограничения.

После монтажа элементов управления, их подключают к питанию и проверяют. Перед основной эксплуатации следует тщательно проверить работу всех деталей и механизмов.

После всего, можно наконец-то снять защитную пленку, которая устанавливается производителем на внешней поверхности роллетных ворот. Необходимо установить заглушки, покрыть герметиком все щели, зазоры, а швы рекомендуется закрыть с использованием монтажной пены.

Если вы будете соблюдать все советы, данные в нашей статье, вам будет легко установить рулонные ворота собственноручно. Некоторые умельцы умудряются не только произвести монтаж, но и самостоятельно изготовить рольставни. А все благодаря полезной информации в интернете и подробным видеороликам.

Виды рольставней и их плюсы и минусы

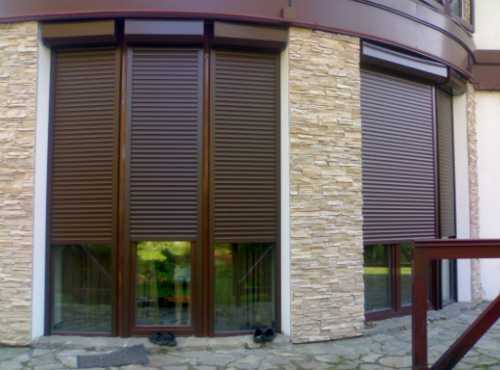

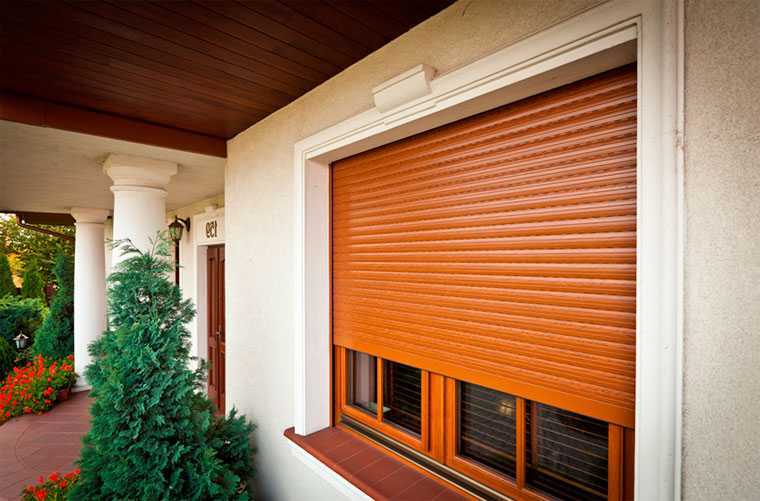

Внешние рольставни на окна или фасадные

вы можете установить их на новые и существующие окна и дверные косяки;
коробка с полотном установлена на внешней стороне, над окном или в косяке (она будет немного скрыта, но за счет скрытия части окна);
установленные над окнами коробки в форме усеченного цилиндра, в то время как над косяками – в форме усеченной прямоугольной призмы, их преимущество в том, что решение об их монтаже может быть принято на этапе проектирования или во время замены окон;
они характеризуются малой длительностью реализации проекта и простотой установки;
минусом этого вида рольставней является их влияние на архитектурный облик здания.

Скрытые рольставни – плюсы и минусы

скрытый монтаж рольставен может быть использован только в новом строительстве;
решение о скрытом монтаже должно быть принято на стадии проекта;
существует возможность их полной встройки;
коробка устанавливается в специальной перемычке окна, которая затем покрывается слоем изоляции и штукатурки;
после оштукатуривания ролета не влияет на внешний вид фасада, потому что ее не видно;
могут быть оснащены москитной сеткой.

Наоконные рольставни

они используются в новом строительстве и модернизации зданий;
решение о монтаже может быть принято на этапе проектирования или во время замены окон;
они устанавливаются в полостях окон вместе с окнами;
коробка установлена с помощью специальных профилей в верхней части рамы вместе с окном;
смотровой люк находится в комнате и находится на задней или нижней части окна;
существует возможность общего (касающегося короба и клапана) или частичного встраивания.

Ролеты в специальной перемычке окна

характерная черта, которая отличает их от других видов ролет, это строение коробки;
коробка имеет две функции: в первую очередь прячет роликовый механизм – вал с накрученным на него полотном, а во-вторых представляет собой готовый строительный элемент, которым является оконная перемычка;
их сборка происходит в два этапа: первый шаг – это встраивание коробки в момент возведения стен дома, второй шаг – это встраивание полотна и направляющих, когда они уже поставлены в окна;
решение о монтаже должно быть принято на стадии проектирования, а полотно и направляющие могут быть установлены после окончания строительства здания;
существует возможность полного встраивания коробки, позволяя устройству прекрасно дополнять фасад.

Рольставни с функцией антивзлома

они должны иметь соответствующее устройство (специальное полотно, армированные рельсы и блокировщики);
оснащены жестким и тяжелым полотном без перфорации;
изготовлены из двойных профилей из алюминия (наполненные для жесткости пенополиуретаном или полиэфирной смолой) или из стали;
из-за веса должны быть оборудованы электроприводом;
профили имеют толстую стенку, которая гораздо более устойчива к изгибу;
специальные заглушки на обоих сторонах полотна позволяют обеспечить глубокое размещение в направляющих;
направляющие защищены специальной решеткой, защищающие от риска ее отвинчивания;
нижняя полоса жесткой конструкции имеет вмонтированное специальное устройство безопасности и стальную противовзломную арматуру.

Очень часто ошибочно называют все рольставни защитными или антивзломными. Но это не так, они должны быть оснащены дополнительной системой безопасности.

Обычные рольставни, чтобы в некоторой степени защищать жилье от взлома, часто снабжены элементами, которые мешают вам поднять их снаружи вверх.

Для этого используют:

• Ригельные замки – одновременно и самые дешевые и простые в установке. Они состоят из двух клапанов, расположенных в нижней части ставни на правой и левой стороне. Засовы попадают в отверстия, сделанные в направляющих, таким образом блокируя полотно ставни. Доступ к ним возможен только изнутри, но часто это доставляет много хлопот, потому что они требуют ручного управления.

• Автоматические ригели – используются из-за удобства. В момент опускания полотна, происходит автоматическая блокировка ригеля, а в момент поднятия полотна блокировка снимается, что позволяет ригелям выйти из отверстий в направляющих.

• Другие виды замков и крючков.

В настоящее время, внешние рольставни стали альтернативой штор, драпировок, а также для оконных жалюзи. Их легко использовать в домах, из-за широкого диапазона функциональности и отсутствия влияния на архитектурный облик здания, при выборе соответствующих конструкций. На рынке есть много компаний, которые предлагают широкий спектр рольставней, а клиенты могут настроить свой выбор в соответствии со своими потребностями.

Виды профилей металлических рольставнен


Внешний вид полотна	Внешний вид полотна

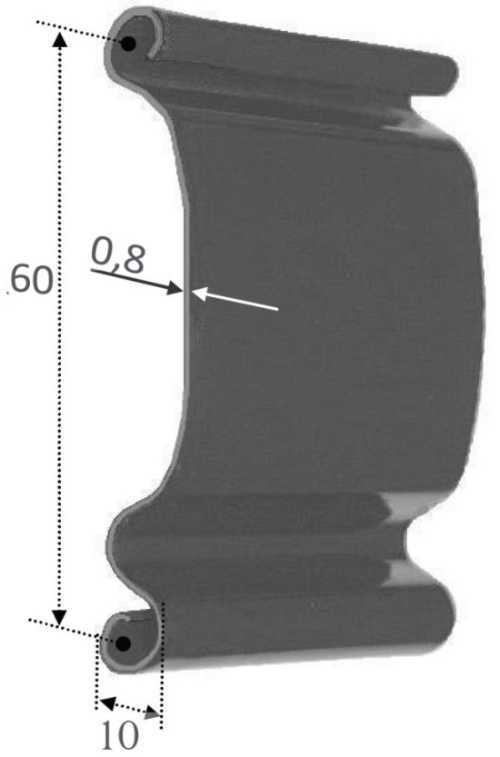

Профиль СТ-60	Профиль СТ-60 П

Изделия из данных профилей ставятся на окна и двери. Это идеальный вариант для дач и загородных домов. Профиль изготавливается из оцинкованной ленты 0,8 мм толщиной. Высота ламели 50 мм, что подразумевает через каждые 50 мм наличие ребра жесткости. Этот вид рулонных жалюзи лучше всего смотрится при ширине до двух и высоте до двух с половиной метров. Площадь закрывания может быть от 0,5 до 5,0 кв.м. Перфорация профиля выполнена автоматически. Диаметр отверстий 2,5 мм, шаг в 10 рядов, что обеспечивает 50% светопроницаемости.



Профиль СТ-75	Профиль СТ-75 П

Стальные роллеты из этих профилей считаются универсальными и могут монтироваться практически в любом месте. Особенно рекомендуются для объектов торгового назначения. Толщина профиля из оцинкованной ленты 0,8 мм. Ламель имеет высоту 75 мм, что, соответственно, подразумевает через каждые 75 мм наличие ребра жесткости. Аналог изделия с перфорацией обеспечивает 64% светопрозрачности. Рекомендуемая площадь применения конструкций 6 — 72 кв.м. (максимальная высота 8,2 м, ширина 12,0 м).

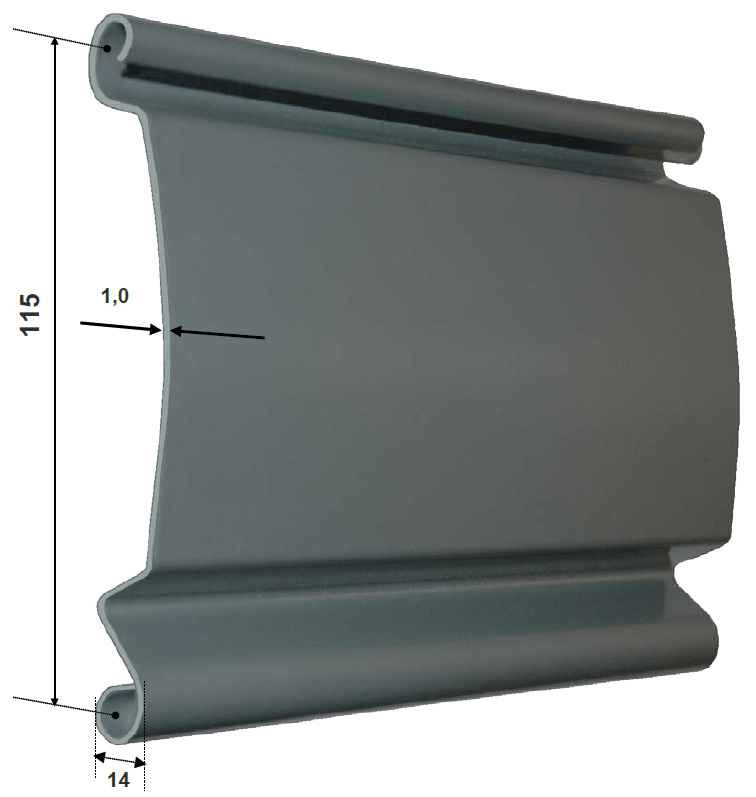

Профиль СТ-105	Профиль СТ-105

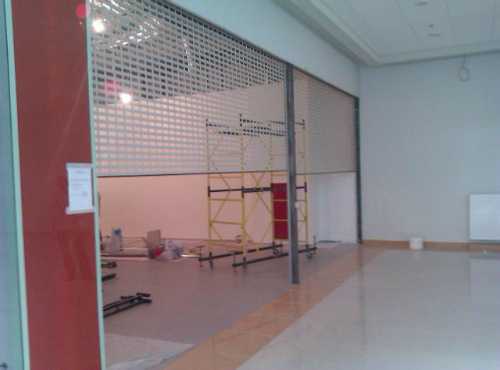

Данный вариант – превосходное решение для витрин торговых центров и систем перегородок в различных учреждениях. Толщина профиля 1,0 мм обеспечивает увеличение защитных свойств изделия: по устойчивости к взлому оно относится к классу Р4. Высота кроющей части профиля 105 мм, что отлично вписывает жалюзи в интерьер и придает ему завершенный вид. У перфорированного аналога прозрачная часть кроющей конструкции составляет 88% общей высоты ламели. По светопропускаемости этот профиль почти в два раза превосходит профиль СП–75 П: при удаленности от закрытых жалюзи на пять и более метров создается впечатление их полной прозрачности. Максимальная рекомендуемая высота 6, а ширина 7 метров. Профиль СТ – 115 и СТ – 115 П

Системы из данных профилей предназначены для установки в проемах шириной от восьми метров, но в качестве ворот купить металлические роллеты такого типа можно и для более узких проемов. Это наилучший вариант для эксплуатации в местах с суровыми климатическими условиями и большими ветровыми нагрузками. Они прекрасно подходят для монтажа в ангарах и складских помещениях особого назначения, где нужно по максимуму сохранить ширину проема. При изготовлении профиля используется оцинкованная лента толщиной 1,0 мм. Ламель имеет высоту 115 мм. Аналог данного профиля с перфорацией обеспечивает 74% светопрозрачности устройства. Рекомендуемая площадь применения конструкций от 24 до 100 квадратных метров (максимальная высота 8,2 метров, ширина 12,0 метров).

Типы управления рольставнями для окон

Управление механическим способом

Если требуется простой вариант управления невысокой стоимости, то следует уделить внимание на рольставни с механическим управлением. Механизм такого плана не вызовет проблем и не будет зависеть от таких факторов, как отсутствие подачи тока

Существует несколько вариантов механизмов с ручным управлением:

тросовый редуктор;
ленточный механизм;
карданный способ управления;
пружинно-инерционный способ управления.

Ленточный привод наиболее простой вариант. Подобный механизм целесообразно использовать для простой конструкции массой не более 15 кг. Работа такого механизма достаточно прост: одни конец ленты крепится к шкиву на валу, а второй — к лентоукладчику в комнате.

Для открытия или закрытия рольставней необходимо потянуть за крепление, которое удерживает ленту. Основным плюсом такой модели является низкая стоимость. К недостаткам можно отнести отсутствие возможности вывода через стену, а также ограничения по массе.

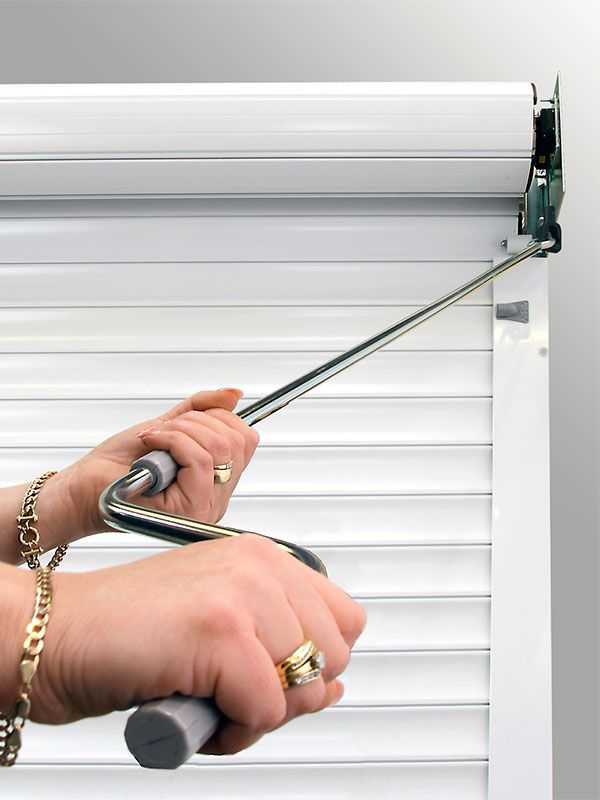

Карданный механизм используется в конструкциях весом до 36 кг. Управление выполняется за счет рычага кардана: движение в одну сторону открывает, а во вторую – закрывает.

Плюсами такой конструкции считается приемлемая стоимость, надежность и возможность монтажа автоматического замка в верхней части. А к минусам можно отнести проблематичность вывода через стену при расположении короба и стеклопакета на одинаковом уровне.

Тросовый редуктор запускается благодаря смене натяжения, механизм запускается специальной рукояткой. Трос закрепляется к специальному валу, что и позволяет вращать полотно ламелей. Преимуществом таких конструкций является надежность и приемлемая стоимость, а также возможность монтажа с любой стороны. Такой вариант приемлем для массы до 100 кг.

Пружинно-инерционный способ. Чтобы привести в движение жалюзи подобной конструкции нужно просто потянуть за ручки. Привлекает пользователей такая конструкция простотой монтажа, а также доступной стоимостью. К недостаткам модели следует отнести наличие замка внизу.

Автоматическое управление

Такой вариант очень удобен для пользователей, ведь от человека не требуется никаких усилий. За управление движениями рольставней отвечает электропривод. Оно может работать с проводами для управления, а может быть дистанционным.

К плюсам такой модели относят допустимость больших масс. Такое управление справляется с конструкцией до 200 кг. Также такой вариант рольставней позволяет установить замок вверху.

Среди минусов следует в первую очередь выделить высокую стоимость, а также ограничение по ширине проема – менее 60 см.

Благодаря большому ассортименту автоматических систем можно создать гибкие варианты управления, в том числе целыми группами роллетов.

Следует рассмотреть более подробно каждую составляющую:

Электропривод. Он монтируется внутрь вала, что позволяет сэкономить место в коробе. Тип электропривода выбирается в соответствии с весом всей конструкции, а также в соответствии с определенными параметрами: скорость вращения вала, мощность потребления, крутящий момент, напряжение в питании.
Проводной контроль. Благодаря этому элемент выполняется управлением механизмов. Это могут быть различные переключатели: кнопочные, с поворотным управлением, замки, с фиксацией и не только.
Радиоуправление.
Организация управления группами. В здании бывает несколько оконных систем, и иногда возникает необходимость управлять ими по группам. Предлагаются специальные блоки, к которым можно подключить до 4 блоков.

Материал

В настоящее время рольставни отличающиеся надежностью, прочностью и высоким качеством изготавливают только из стали или алюминия. Такие материалы, как дерево или пластик для установки в качестве оконных роллет не годятся.

Стальные роллеты устанавливают только на высокоохраняемых объектах. Даже в промышленности (для магазинов, складов, применяют алюминиевые профили), потому что система является достаточно прочной, что мешает посягательствам злоумышленников. Поэтому рольставни из алюминия можно спокойно заказывать для загородного дома. Вот еще ряд преимуществ алюминиевой конструкции, перед стальной:

влагостойкость
легкость конструкции
бюджетность
простой монтаж
простая эксплуатация
длительность использования
множество вариантов расцветки

Установка и монтаж рольставен

Монтаж включает в себя:

осмотр места монтажа, если необходимо подготовка проема;
замер;
монтаж рольставен;
отделочные работы (при необходимости)

Как правило рольставни делаются по индивидуальным размерам каждого проема, поэтому очень важно правильно снять размеры, особенно остро стоит вопрос для асимметричных рольставен. Рольставни можно устанавливать несколькими способами:. Рольставни можно устанавливать несколькими способами:

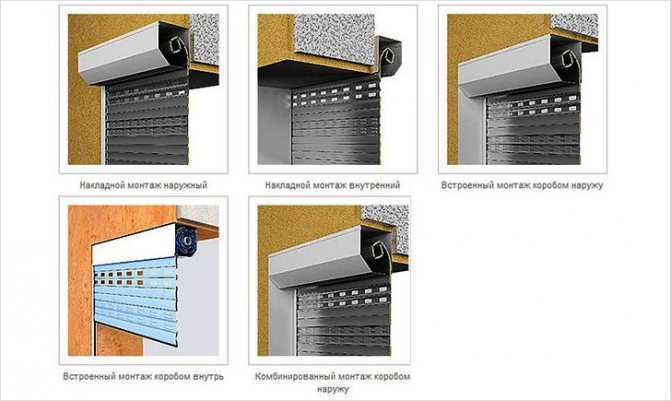

Рольставни можно устанавливать несколькими способами:

— накладной вариант установки

— установка внутрь проема

Разновидности монтажа рольставен:

монтаж рольставен с защитным коробом сверху;
монтаж рольставен специальной формы SO с защитным коробом сверху под углом от 10 до 45 градусов;
монтаж рольставен с защитным коробом снизу;
монтаж наклонных рольставен для стеклянной крыши с уклоном от 15 до 70 градусов с защитным коробом сверху;
монтаж рольставен на стеклянной крыши с уклоном от 15 до 70 градусов с защитным коробом снизу;

После монтажа рольставен, как правило, не требуется отделка проема, рольставни можно устанавливать на любой стадии ремонта или уже в эксплуатируемое помещение.

Исключение составляют рольставни со встроенным коробом, эти рольставни предназначены для скрытого монтажа, поэтому на стадии проекта предусматривается проем над окном или дверью, в который будет установлен защитный короб рольставней и в последующем заделан. Конструкция встроенного короба рольставней позволяет обслуживать рольставни снизу, при этом крышка короба специально предназначена для обшивки её отделочными материалами (гипсокартоном, утеплителем и тп.) Рольставни со встроенным коробом по праву можно назвать «невидимыми».

Разнообразие способов монтажа и форм рольставен сочетаются с любым архитектурным стилем и выгодно подчеркивают безупречный вид фасада.

Монтаж асимметричных рольставен и наклонных рольставен с защитным коробом внизу считается сложным и требует большой квалификации замерщика. Правильно снятые размеры конструкции и правильный монтаж это очень важные и необходимые элементы.

Виды тканевых жалюзи по типу рулонного механизма

Каждый вид рулонного механизма предопределяет область применения тканевых жалюзи. Рассмотрим подробно имеющиеся системы управления.

Модели открытой конструкции

Без защитного короба для вала. То есть шторы напоминают обычный материал, который намотан на специальный валик, монтирующийся на верхней части окна. Дополнительно монтируются нижние планки и направляющие шины. Подобные занавески интегрируемы с декором домашнего убранства: на кухне, в спальне или комнате отдыха.

Закрытые варианты

Стандартная разновидность рольставен. Вал, наматывающий на себя основание, помещен в специальную защитную коробку. Поэтому ткань долго не провисает, а система управления «не заедает». Позволяет использовать шторы для нестандартных окон, обеспечивая прилегание материала к стеклопакету или стеклу.

Роллеты – производство и монтаж в Спб

Размер: 750 x 1100 мм.

Привод: торсионая пружина

– Дополнительная теплоизоляция помещения

– Защита от солнечных лучей

– Значительное снижение уровня шума

– Изоляция от посторонних взглядов

Размер: 750 x 1100 мм.

Привод: шнуровой

– Защита от проникновения третьих лиц

– Дополнительная теплоизоляция помещения

– Защита от солнечных лучей

– Значительное снижение уровня шума

– Изоляция от посторонних взглядов

Роллеты — защитная конструкция для окон, витрин, дверей. Роллеты с успехом заменили решётки, которые веками использовались для предупреждения проникновения в дом злоумышленников. Фактически это одна из разновидностей жалюзи. Рольставни, как еще называют роллеты, особенно востребованы у владельцев магазинов, владельцев квартир и домов, окна которых находятся на первом этаже и обращены на людную улицу.

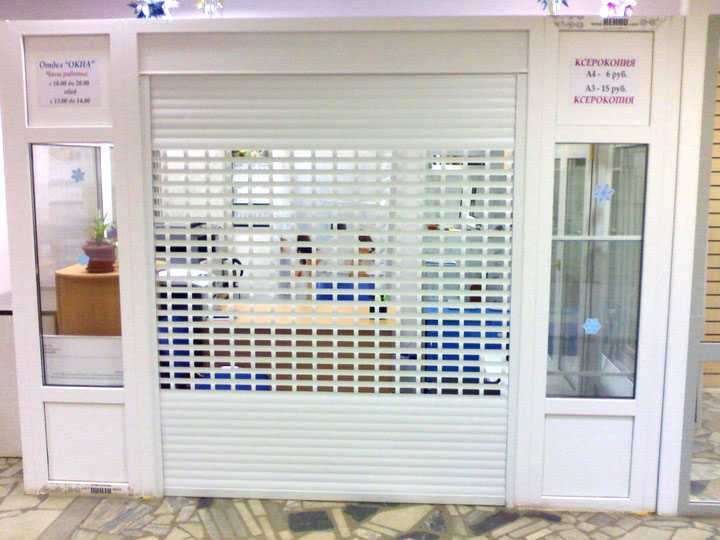

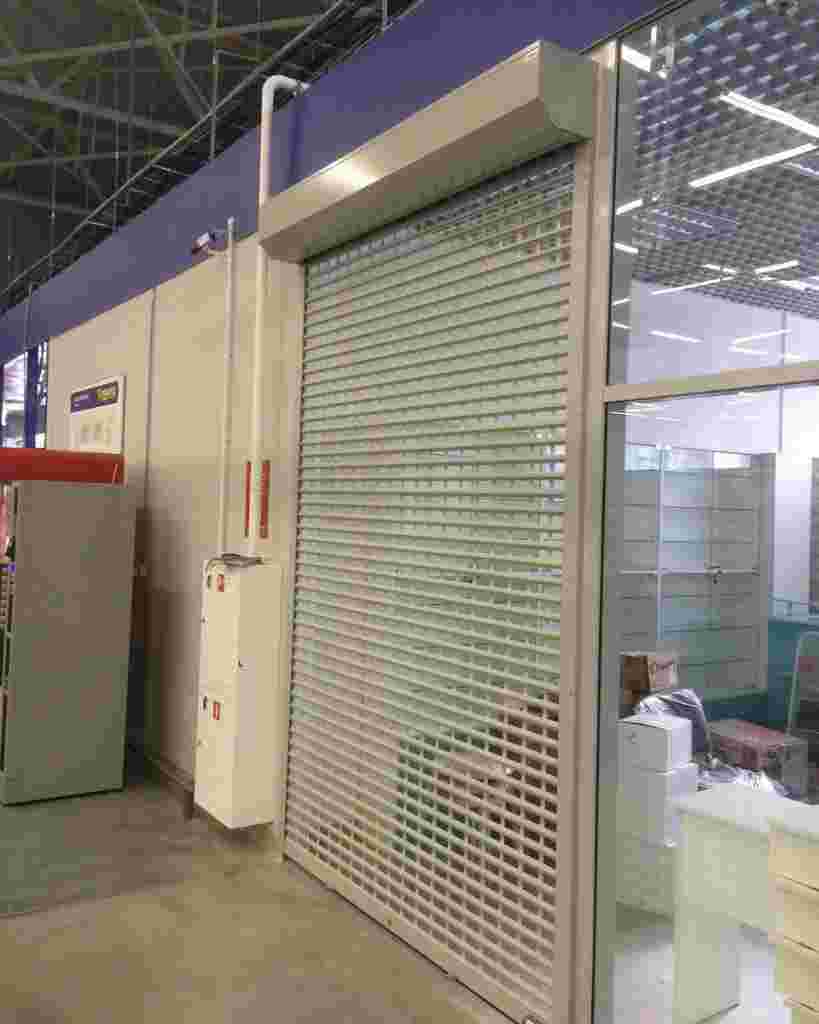

Всё чаще и чаще такой вид защиты устанавливается в торговых центрах. Роллеты на окна монтируют в выставочных павильонах. Такие конструкции полностью закрывают оконный проём.

Рольставни надёжно защитят от незаконного проникновения, повреждения стёкол

Немаловажно то, что такие конструкции смотрятся красиво, не входят в диссонанс с внешним обликом здания. Они удобны и надёжны

Компания Rollmax предлагает роллеты от производителя отличного качества и по приемлемым ценам. Ассортимент включает изделия стандартных и нестандартных размеров

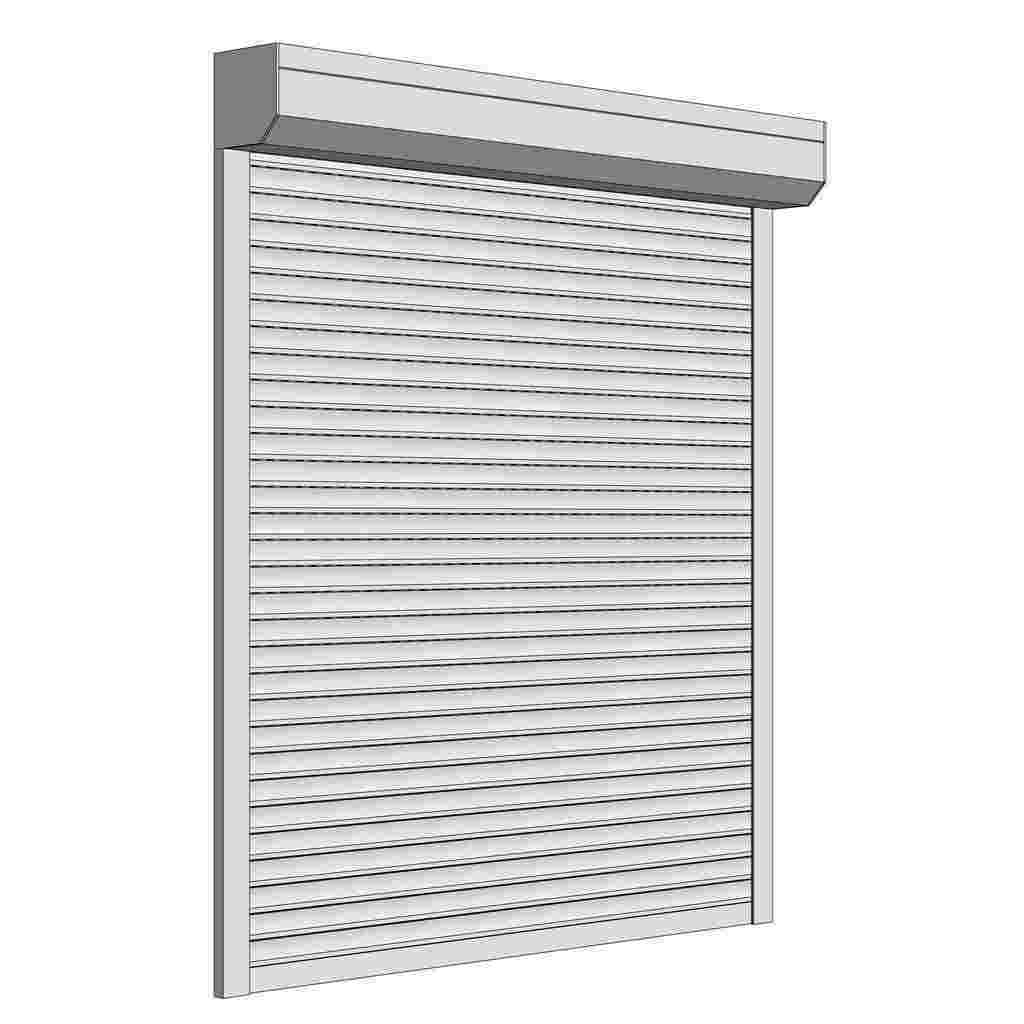

Конструкция роллет

Роллеты состоят из короба и защитного полотна. Короб фиксируется над оконным или дверным проёмом. Он выступает в качестве контейнера для свёрнутого защитного полотна. Само полотно представляет собой металлические ламели, соединённые особым образом. Они наматываются на вал. Также в систему входят направляющие и механизм управления.

Для предупреждения несанкционированного доступа роллеты на окна снабжаются запирающим устройством. Когда ламели находятся в опущенном состоянии, замок предупреждает поднятие полотна. Иногда полотно имеет дополнительный теплоизоляционный слой. Различают изделия с экструдированным и решетчатым профилем. Управление роллетами может быть механическое или при помощи электропривода.

Короб роллеты

Короб – крепится над проемом и защищает рулон с защитным полотном от грязи и повреждений. Его размер и форма зависит от выбранной конструкции и размеров рулона.

Защитное полотно

Защитное полотно – ламели, соединенные между собой могут быть выполнены из металла, металлопластика, а также с внутренним наполнением теплоизоляционным материалом.

1 короб, встроенный в нишу

позволяет скрыть механизм роллеты в фасаде здания, спрятав защитный короб в заранее подготовленную нишу над оконным или дверным проемом

4 декоративная штукатурка

покрывает фронтальную поверхность короба и после завершения отделочных работ образует единое цело е с фасадом здания

5 утеплитель

теплоизоляционные материалы различного типа при необходимости защищают стены дома от промерзания и образования моста холода

Виды управления роллет

Управление механизмом открывания и закрывания рольставен может быть механическим и автоматическим.

При подборе подходящего варианта одним из решающих аспектов — вид управления роллеты. Открывание/закрывание может происходить при содействии торсионной пружины. На такой конструкции стоит остановить выбор, если вес рольставен небольшой, окно, где они будут установлены, отличается небольшими габаритами. Это один из самых недорогих вариантов. Шнуровой и ленточный привод подойдут для совсем лёгкого полотна, вес которого не превышает 15 кг.

Для массивных рольставен подойдёт электропривод, приводимый в действие дистанционно. Элементом управления служит пульт. Часто такое сочетание характерно для тяжёлых гаражных ворот. Управление может быть комплексным. В таком случае закрыть створки можно как снаружи помещения, так и изнутри. Управление роллетами может производиться и с помощью кнопки. Несомненно, положительно сказываются приемлемая стоимость, быстрота установки, в том числе и самостоятельная при наличии инструкции и необходимого инструмента.

Торсионная пружина или пружинно-инерционный механизм. Механическое управление открыванием. Удобный, надежный и недорогой. Подойдет для одиночных рольставен для небольших дверных проемов, невысоко расположенных окон.
Электропривод с системой дистанционного управления. Удобен для больших помещений с несколькими входами, а также для гаражей, для рольставен на окнах с решетками или без них.
Комплексное управление – дополнительная автоматика, позволяющая управлять сразу всеми роллетами в помещении и снаружи.

Пружинно-инерционный механизм (ПИМ). Грузоподъемность от 6 до 100 кг.

№2. Материал изготовления рольставен

При выборе рольставен на окна первоочередное значение имеет материал их изготовления:

алюминий. Из алюминия делают абсолютное большинство роллетов. Это достаточно легкий материал, позволяющий сделать всю конструкцию максимально компактной и использовать вместе с ней ручной привод или самый простой электрический. Алюминиевые рольставни отлично выглядят, представлены в огромном разнообразии, хорошо защищают от солнца и стоят дешевле стального аналога. С защитными функциями такие роллеты справляются хорошо, хотя и уступают стальным;
сталь. Такие роллеты можно назвать образцом в плане прочности и надежности. Если необходима максимальная защита, то смело можно выбирать их. С другой стороны, стальные роллеты прилично весят, их сложно назвать компактными, да и по эстетичности они уступают алюминиевым, но при этом стоят дороже;
пластиковые роллеты устанавливаются не для защиты окна от злоумышленников, а только для возможности снизить интенсивность солнечного света в помещении, оградиться от посторонних взглядов. Такие системы отлично выглядят, поражают разнообразием и могут стать украшением фасада;
деревянные рольставни также предназначены не для преграждения пути злоумышленнику, а для защиты от солнечных лучей, что особенно актуально летом для окон, выходящих на южную сторону. Конструкция из натурального материала прекрасно выглядит, обеспечивает приличный уровень тепло- и звукоизоляции.

Подробно о рольставнях

Переходите по вкладкам, чтобы читать подробнее о конструкции рольставней.

Полотно рольставней

Концевой профиль

Направляющая шина

Защитный короб

Боковая крышка

Октогональный вал

Полотно рольставней

Мы производим рольставни из четырёх типов профиля. Экструдированный профиль обладает большим весом, монолитностью, отменной прочностью. Рольставни из такого профиля могут быть установлены на любом здании, даже если к нему применяются повышенные требования пожаробезопасности. Рольставни из профиля роликовой прокатки с пенным наполнением более легкие, компактные, функциональные.

Легкий пенонаполненный профиль. Внешне не отличается от антивандального. Типоразмеры: 39 — 55 мм

Одностенный эконом-вариант профиля — противовзломный. Типоразмеры: 42 мм

Экструдированный особо прочный антивандальный профиль для защиты. Типоразмеры: 44 и 55 мм

Решетчатый — надежный и красивый профиль для защиты и обзора. Типоразмеры: 56 и 84 мм

Перфорированный профиль с миниатюрными отверстиями в ламелях. Типоразмеры: 56 мм

Концевой профиль

Выбор концевых профилей зависит от вида роллетного полотна и варианта запирания рольставни. Вы можете выбрать универсальный вариант или профиль с возможностью установки ригельного замка. Специальный замковый профиль позволяет установить ригельный замок снаружи или внутри помещения — зависит от того, как вам будет удобнее пользоваться. Профили поставляются без вставок или с ПВХ-вставками и вставками-щетками.

Универсальный концевой профиль

Ригельный концевой профиль

Замковый концевой профиль

Направляющая шина

Стандартные шины — это классические шины, которые применяются для стандартных роллетных конструкций.

GR45x22E для профилей AR37, AR40, AR41, AR45, AER42, AER44s

GR53x22E для профилей AR37, AR40, AR41, AR45, AER42, AER44s

GR70x26 для профилей AR52, AR55, AER55s, AEG56, AER56, AEG30s

GR75x27E для профилей AR52, AR55, AEG56, AER56, AEG30s

GRM65x26 для профилей AR52, AR55, AER55s, AEG56, AER56, AEG30s

GRM66x27E для профилей AR52, AR55, AEG56, AER56, AEG30s

Мы применяем также специальные шины. Сдвоенные шины используются для совмещения двух и более рольставней и для разделения широких проемов, что позволяет снизить стоимость конструкции. Дистанцирующие шины применяются для дистанцирования рольставен от оконно-дверных проемов. Способствуют повышению тепло- и звукоизоляции.

Защитный короб

Большой выбор типоразмеров коробов — от 125 до 405 мм позволяет устанавливать рольставни на проемы различных размеров.

Защитный короб. Типоразмеры: от 125 до 300 мм

Защитный короб. Типоразмеры: от 360 до 405 мм

Система встроенных коробов. Типоразмеры: 137, 150, 165, 180, 205 мм

Боковая крышка

Широкий размерный ряд боковых крышек – от 125 до 405 мм – позволяет устанавливать рольставни на различных проемах. Промежуточные крышки – сдвоенные и сквозные – предназначены для разделения широких проемов (витрин) с помощью двух и более рольставен. Сдвоенные крышки имеют центральную бобышку с внутренней и обратной стороны крышки, что позволяет установить независимое управление несколькими рольставнями. Сквозные крышки имеют отверстие, которое позволяет установить один вал и привод во всю конструкцию, что обеспечивает единое управление двумя и более рольставнями.

Боковая крышка типоразмеры от 125 до 250 мм

Боковая крышка типоразмеры от 250 до 300 мм

Крышка сдвоенная промежуточная типоразмеры от 137 до 205 мм

Крышка сквозная промежуточная типоразмеры от 137 до 205 мм

Октогональный вал

Валы 40, 60 и 70 мм имеют перфорационные отверстия для всех основных типов тяговых пружин, предназначенных для соединения роллетного полотна.

Способы монтажа

Варианты монтажа

Вариант установки ворот подбирают учитывая сложность монтажа, конструкцию проема, технические данные гаража.

Накладной монтаж – способ, рекомендуемый для начинающих установщиков рольставней. Он отличается доступностью и простотой. Защитный короб конструкции устанавливается на наружную или внутреннюю часть проема. Второй вариант предпочтительнее, ведь механизм защищен от воздействия окружающей среды и взломщиков. Установка вала рольставни выполняется снаружи, если на фасаде имеются такие же приспособления для окон – это поддерживает общность дизайна здания.

С внутренним размещением короба

Встроенный монтаж предусматривает размещение короба внутри проема, без частей, выступающих на фасад. Он выглядит эффектнее, но возможен при высоте проема не менее 2,5 м. Этот способ более трудоемкий, требует подготовки места для закрепления механизма ворот.

Комбинированный способ максимально подстраивают под индивидуальные особенности гаража.
