Таблица зависимости сечения кабеля от тока (мощности)

5.5. Рекомендуемые марки проводов и кабелей

В ПУЭ (7-е изд., раздел 7, п. 7.1.34) для внутренних электропроводок зданий предписывается использование проводов и кабелей с медными жилами. Поэтому ниже рекомендуются марки проводов и кабелей для применения в жилых зданиях только с медными жилами.

В табл. 5.15 приведены основные данные наиболее употребительных силовых кабелей напряжением до 1 кВ, которые используются для внутренних электропроводок. Так как приведенные марки кабелей могут быть использованы в помещениях любой категории по электробезопасности (сухие, влажные, сырые, особо сырые), то в таблице указаны также возможные способы их прокладки.

В табл. 5.16 приведены основные данные и рекомендации по применению наиболее употребительных проводов.

Для внешних электропроводок в коттеджах используются кабели и провода как с медными, так и алюминиевыми жилами. К внешним электропроводкам относятся: ответвления от воздушных линий, вводы в дома и электрические сети на приусадебных участках. Здесь находят применение как неизолированные провода (например, марки А) сечением не менее 16 мм2, так и кабели, часть из которых учтена в табл. 5.15.

3 Правила устройства электроустановок. М, 1998. 6-е изд. перераб. и доп. (п.п. 1.3.10 и 1.4.16)

Таблица 5.15 Основные данные и рекомендации по прокладке наиболее употребительных силовых кабелей с медными жилами напряжением до 1 кВ для внутренних электропроводок

Основные данные и рекомендации по прокладке наиболее употребительных силовых кабелей с медными жилами напряжением до 1 кВ для внутренних электропроводок

Тип,

марка

кабеля

Краткая

характеристика

Изоляция

Оболочка

Число

жил

Сечение

жил,

мм2

Напря жение, В

Рекомендации по способам прокладки

Примечание

ВВГ

Поливинилхлоридная

Поливинилхлоридная

1

1,5-50

660,

1000

Открыто — по конструкциям и в коробах Скрыто — в трубах

Применяется во внешних электропроводках: ответвления от ВЛ на опорах по территории

2

1,5-50

3

1,5-240

4

1,5-185

5

1,5-25

ВВГнг

Понижен

ной

горючести

Поливинилхлоридная

Поливинилхлоридная

2

1,5-10

660

Открыто — по конструкциям и в коробах Скрыто — в трубах

4

1,5-10

ВВГ-П

То же, плоский

Поливинилхлоридная

Поливинилхлоридная

2

1,5-16

660

3

1,5-4

ПВГ

Полиэтиленовая

Поливинилхлоридная

1

1,5-10

660

Открыто — по конструкциям и в коробах Скрыто — в трубах

Применяется во внешних электропроводках — на опорах по территории

2

1,5-10

3

1,5-10

4

1,5-10

NYM

С промежуточной оболочкой из резины

Поливинилхлоридная

Поливинилхлоридная

2

1,5-6

300,

500

Открыто — по конструкциям и в коробах Скрыто — в трубах

3

1,5-10

4

1,5-16

5

1,5-25

ВРГ

Резиновая

Поливинилхлоридная

1

660

Применяется во внешних электропроводках — ответвления от ВЛ на опорах по территории

2

3

4

НРГ

Оболочка не горючая

Резиновая

Резиновая

1

1,5-10

660

Применяется во внешних электропроводках — ответвления от ВЛ на опорах по территории

2

1,5-10

3

1,5-10

4

1,5-10

Таблица 5.16 Основные данные и рекомендации по применению наиболее употребительных проводов с медными жилами напряжением до 1 кВ для внутренних электропроводок

Основные данные и рекомендации по применению наиболее употребительных проводов с медными жилами напряжением до 1 кВ для внутренних электропроводок

Тип,

марка

провода

Краткая

характеристика

Изоляция

Оболочка

Число

жил

Сечение жилы, мм2

Напряжение,

В

Рекомендации по применению

категория

помещений

способы

прокладки

ПВ1

Не гибкий

Поливинилхлоридная

1

0,5-10

16-95

450

Сухие, влажные, сырые, особо сырые

Скрыто —

в трубах,

в пустотных

каналах

несгораемых

строительных

конструкций

ПВ2

Нормальной

гибкости

1

2,58-95

ПВ3

Повышенной

гибкости

1

0,5-95

ПВ4

Высокой

гибкости

1

0,5-10

ППВ

Плоский, с разделительным основанием

Поливинилхлоридная

2 и 3

0,75-4,0

450

Сухие,

влажные,

сырые

Открыто — в коробах

ПВС

Гибкий, со

скрученными

жилами

Поливинилхлоридная

Поливинилхлоридная

2, 3, 4, 5

1,5-2,5

380

Сухие,

влажные,

сырые

Открыто — в коробах Скрыто — в трубах

ПУНП

Пластмассовая

Поливинилхлоридная

2 и 3

1,0-6

250

Сухие,

влажные,

сырые

Открыто — в коробах Скрыто — под штукатурку

ПУГНП

Гибкий

Пластмассовая

Поливинилхлоридная

2

1,5-2,5

250

Сухие,

влажные,

сырые

Открыто — в коробах Скрыто — под штукатурку

ПРТО

Оплетка из хлопчатобумажной пряжи, пропитанная проти- вогнилост- ным

составом

Резиновая

1, 2 и 3

0,75-120

660

Сухие,

влажные,

сырые

Скрыто — в несгораемых трубах

ПР

Резиновая

Резиновая

1

1,5-10

660

Сухие,

влажные,

сырые

Скрыто —

в пустотных

каналах

несгораемых

строительных

конструкций

ПРТ

Гибкий

ПРН

Не распространяющий горение

Резиновая

Резиновая

1

1,5-120

660

Сухие,

влажные,

сырые

Скрыто — в пустотных каналах несгораемых строительных конструкций Открыто — на открытом воздухе

ПРГН

То же, гибкий

Резиновая

Резиновая

1

1,5-120

660

Выбираем сечение кабеля по мощности

Подобрать сечение провода можно по мощности приборов, которые будут подключаться. Эти приборы называются нагрузкой и метод может еще называться «по нагрузке». Суть его от этого не меняется.

Выбор сечения кабеля зависит от мощности и силы тока

Собираем данные

Для начала находите в паспортных данных бытовой техники потребляемую мощность, выписываете ее на листочек. Если так проще, можно посмотреть на шильдиках — металлических пластинах или стикерах, закрепленных на корпусе техники и аппаратуры. Там есть основная информация и, чаще всего, присутствует мощность. Опознать ее проще всего по единицам измерения. Если изделие произведено в России, Белоруссии, Украине обычно стоит обозначение Вт или кВт, на оборудовании из Европы, Азии или Америки стоит обычно английское обозначение ваттов — W, а потребляемая мощность (нужна именно она) обозначается сокращением «TOT» или TOT MAX.

Пример шильдика с основной технической информацией. Нечто подобное есть на любой технике

Если и этот источник недоступен (информация затерлась, например, или вы только планируете приобрести технику, но еще не определились с моделью), можно взять среднестатистические данные. Для удобства они сведены в таблицу.

Таблица потребляемой мощности различных электроприборов

Находите ту технику, которую планируете ставить, выписываете мощность. Дана она порой с большим разбросом, так что иногда трудно понять, какую цифру брать. В данном случае, лучше брать по-максимуму. В результате при расчетах у вас будет несколько завышена мощность оборудования и потребуется кабель большего сечения. Но для вычисления сечения кабеля это хорошо. Горят только кабели с меньшим сечением, чем это необходимо. Трассы с большим сечением работают долго, так как греются меньше.

Суть метода

Чтобы подобрать сечение провода по нагрузке, складываете мощности приборов, которые будут подключаться к данному проводнику

При этом важно, чтобы все мощности были выражены в одинаковых единицах измерения — или в ваттах (Вт), или в киловаттах (кВт). Если есть разные значения, приводим их к единому результату

Для перевода киловатты умножают на 1000, и получают ватты. Например, переведем в ватты 1,5 кВт. Это будет 1,5 кВт * 1000 = 1500 Вт.

Если необходимо, можно провести обратное преобразование — ватты перевести в киловатты. Для это цифру в ваттах делим на 1000, получаем кВт. Например, 500 Вт / 1000 = 0,5 кВт.

Далее, собственно, начинается выбор сечения кабеля. Все очень просто — пользуемся таблицей.

Сечение кабеля, мм2 Диаметр проводника, мм Медный провод Алюминиевый провод
Ток, А Мощность, кВт Ток, А Мощность, кВт
220 В 380 В 220 В 380 В
0,5 мм2 0,80 мм 6 А 1,3 кВт 2,3 кВт
0,75 мм2 0,98 мм 10 А 2,2 кВт 3,8 кВт
1,0 мм2 1,13 мм 14 А 3,1 кВт 5,3 кВт
1,5 мм2 1,38 мм 15 А 3,3 кВт 5,7 кВт 10 А 2,2 кВт 3,8 кВт
2,0 мм2 1,60 мм 19 А 4,2 кВт 7,2 кВт 14 А 3,1 кВт 5,3 кВт
2,5 мм2 1,78 мм 21 А 4,6 кВт 8,0 кВт 16 А 3,5 кВт 6,1 кВт
4,0 мм2 2,26 мм 27 А 5,9 кВт 10,3 кВт 21 А 4,6 кВт 8,0 кВт
6,0 мм2 2,76 мм 34 А 7,5 кВт 12,9 кВт 26 А 5,7 кВт 9,9 кВт
10,0 мм2 3,57 мм 50 А 11,0 кВт 19,0 кВт 38 А 8,4 кВт 14,4 кВт
16,0 мм2 4,51 мм 80 А 17,6 кВт 30,4 кВт 55 А 12,1 кВт 20,9 кВт
25,0 мм2 5,64 мм 100 А 22,0 кВт 38,0 кВт 65 А 14,3 кВт 24,7 кВт

Чтобы найти нужное сечение кабеля в соответствующем столбике — 220 В или 380 В — находим цифру, которая равна или чуть больше посчитанной нами ранее мощности. Столбик выбираем исходя из того, сколько фаз в вашей сети. Однофазная — 220 В, трехфазная 380 В.

В найденной строчке смотрим значение в первом столбце. Это и будет требуемое сечение кабеля для данной нагрузки (потребляемой мощности приборов). Кабель с жилами такого сечения и надо будет искать.

Немного о том, медный провод использовать или алюминиевый. В большинстве случаев, при прокладке проводки в доме или  квартире, используют кабели с медными жилами. Такие кабели дороже алюминиевых, но они более гибкие, имеют меньшее сечение, работать с ними проще. Но, медные кабели с большого сечения, ничуть не более гибкие чем алюминиевые. И при больших нагрузках — на вводе в дом, в квартиру при большой планируемой мощности (от 10 кВт и больше) целесообразнее использовать кабель с алюминиевыми проводниками — можно немного сэкономить.

Выбор кабеля

Делать внутреннюю разводку лучше всего из медных проводов. Хотя алюминиевые им не уступят. Но тут есть один нюанс, который связан с правильно проведенном соединении участков в распределительной коробке. Как показывает практика, места соединений часто выходят из строя из-за окисления алюминиевого провода.

Еще один вопрос, какой провод выбрать: одножильный или многожильный? Одножильный имеет лучшую проводимость тока, поэтому именно его рекомендуют к применению в бытовой электрической разводке. Многожильный имеет высокую гибкость, что позволяет его сгибать в одном месте по несколько раз без ущерба качеству.

Одножильный или многожильный

При монтаже электропроводки обычно применяют провода и кабели марки ПВС, ВВГнг, ППВ, АППВ. В этом списке встречаются как гибкие кабели, так и с моножилой.

Здесь мы хотели бы сказать вам одну вещь. Если ваша проводка не будет шевелиться, то есть это не удлинитель, не место сгиба, которое постоянно меняет свое положение, то предпочтительно использовать моножилу.

В итоге, если проводников много, то площадь окисления намного больше, а значит токопроводящее сечение «тает» на много больше. Да, это процесс длительный, но и мы не думаем, что вы собрались менять проводку часто. Чем больше она проработает, тем лучше.

Особенно это эффект окисления будет сильно проявляться у краев реза кабеля, в помещениях с перепадом температуры и при повышенной влажности

Так что мы вам настоятельно рекомендуем использовать моножилу! Сечение моножилы кабеля или провода изменится со временем незначительно, а это так важно, при наших дальнейших расчетах

Медь или алюминий

В СССР большинство жилых домов оснащались алюминиевой проводкой, это было своеобразной нормой, стандартом и даже догмой. Нет, это совсем не значит, что страна была бедная, и не хватало на меди. Даже в некоторых случая наоборот.

Но видимо проектировщики электрических сетей решили, что экономически можно много сэкономить, если применять алюминий, а не медь. Действительно, темпы строительства были огромнейшие, достаточно вспомнить хрущевки, в которых все еще живет половина страны, а значит эффект от такой экономии был значительным. В этом можно не сомневаться.

Тем не менее, сегодня другие реалии, и алюминиевую проводку в новых жилых помещениях не применяют, только медную. Это исходит из норм ПУЭ пункт 7.1.34 «В зданиях следует применять кабели и провода с медными жилами…».

Так вот, мы вам настоятельно не рекомендуем экспериментировать и пробовать алюминий. Минусы его очевидны. Алюминиевые скрутки невозможно пропаять, так же очень трудно сварить, в итоге контакты в распределительных коробках могут со временем нарушиться. Алюминий очень хрупкий, два-три изгиба и провод отпал.

Будут постоянные проблемы с подключением его к розеткам, выключателем. Опять же если говорить о проводимой мощности, то медный провод с тем же сечением для алюминия 2,5 мм.кв. допускает длительный ток в 19А, а для меди в 25А. Здесь разница больше чем 1 КВт.

Так что еще раз повторимся — только медь! Далее мы и будем уже исходить из того, что сечение рассчитываем для медного провода, но в таблицах приведем значения и для алюминия. Мало ли что.

Кабель ПУНП

Изделие типа ПУНП — это электротехнический провод силовой категории, изначально используемый для подсоединения осветительных групп и других «бытовых» потребителей электроэнергии. В последние годы его используют все реже и не рекомендуют для прокладки в проводке. Зачастую его применяют из-за низкой цены и высокой гибкости. Но он уступает более новым моделям.

Расшифровка ПУНП, следующая:

  • П — провод;
  • УН — универсальный;
  • П — плоской формы.

Область применения такого изделия достаточно узкая. Проблема в том, что изделие ПУНП производится по ГОСТам от 1995 года, и не подходит под современные аспекты жизни.

Как самостоятельно определить качество кабеля?

Много производителей не все время соблюдают стандарты при изготовке кабеля. Главным их » ухищрением » является занижение сечения токопроводящей жилы. И порой существенно. Безусловно, обследовать сечение на месте приобретения сложно. В магазине можно измерить всякую проволочку штангенциркулем и микрометром.

Для обследования неплохо иметь при себе в качестве эталона кусок «правильного» кабеля. В магазинах можно наткнуться на китайский кабель из алюминия, укрытого медью (реализуется как медный с маркировкой на кириллице).

Есть производители, которые для снижения себестоимости применяют медь или алюминий низкого качества. У подобных кабелей срок эксплуатации и токопроводимость жилы намного ниже, нежели за ГОСТом. Испытать качество металла проводящей ток жилы возможно так:

  • попробуйте пару раз изогнуть и распрямить кабель. На заводах подобное испытание совершается на особом гибочном механизме под определенным радиусом изгиба. Конечно у Вас число изгибов будет меньшим, предусмотренных в ГОСТе. Однако, во всяком случае, алюминий должен выдержать самое меньшее 7-8 изгибов, а медь — 30-40. После этого возможна деформация изоляции и обрыв жилы. Эксперимент лучше проводить на конце кабеля, чтобы потом его просто отрезать.
  • кабель из высококачественной меди/алюминия должен сгибаться и не пружиниться;
  • медная/алюминиевая жила на зачищенном кабеле должна обладать ярким (бликующим) цветом. Когда жила — разнородна по цвету и есть беспросветные пятнышки — это свидетельствует и больших примесях в металле и о его низком качестве..

И тем не менее любитель самостоятельно не сможет на 100% установить качество кабеля. В этом случае рекомендация одна — полагаться на торговую марку и преобретать его в крупных проверенных магазинах.

Расшифровка маркировки кабелей

Основная классификация силовых кабелей:

  • Символ А — указывает на то, что жила изготовлена из алюминиевого сплава. Если этой буквы в названии нет, то значит жила медная;
  • В — означает, что внутренняя изоляция выполнена из ПВХ материала;

Конструкция изделия

  • В — вторая буква, указывает на то, что внешняя оболочка изготовлена из более толстого ПВХ;
  • Р — указывает на то, что в данном проводе применяется каучуковая изоляция. НР означает что каучук не распространяет горение;
  • П — указывает на то, что внешняя оболочка изготовлена из полиэтилена;
  • Если указано два символа АС и АА, то это говорит о том, что жилы алюминиевый с оболочкой из свинца;
  • Б или Бн означает что электропровод защищен бронированный слоем, который устойчив к возгоранию;
  • Г — этот символ позволяет использовать такой кабель для прокладки электропроводки в горных местностях. Этой буквой также может определяться голый провод или нет;
  • г — будет обозначаться, что провод имеет высокую герметизацию;
  • Шв, Шп, Шпс — означает, что внешнее покрытие выполнено из шланга, который производится из ПВХ, полиэтилена или других негорючих составов;

Вам это будет интересно Особенности кабеля СИП-2 Таблица для силовых кабелей

  • О — обозначает что для каждого электропровода нужно установить свою защитную оболочку;
  • нг — негорючий электрокабель;
  • Э — указывает что изделие используется для шахтного размещения в особо опасных зонах.

Примерами таких кабельных изделий могут выступать АВБбШв, ВБбШв, ВВГнг, КГНВ, СИП и так далее.

Ниже указано как правильно расшифровывать контрольные провода:

  • К — основное обозначение контрольного провода. В основном располагается на первом месте в маркировке;
  • символ А — указывает на то, что жила изготовлена из алюминиевого сплава. Если этой буквы в названии нет, то значит жила медная;
  • В — указывает на то, что вокруг фазных жил располагается поливинилхлоридная оболочка;
  • В — вторая буква, указывает, что внешняя оболочка изготовлена из более толстого ПВХ;

КСБКНГ А -FRLS 2×2х0.8

  • Ф — изоляционная оболочка произведена из фторопласта;
  • Г — голый кабель;
  • Ш — говорит о том, что это шнур;
  • Э — экранизированный провод.

Примерами таких проводов выступают КГВШ, АКВВГ, КВВГнг.

Что влияет на нагрев проводов

Если во время эксплуатации бытовых приборов нагревается проводка, то следует незамедлительно принять все необходимые меры для устранения этой проблемы. Факторов, влияющих на нагрев проводов, существует немало, но к основным можно отнести следующие:

  1. Недостаточная площадь сечения кабеля. Выражаясь доступным языком, можно сказать так — чем толще будут у кабеля жилы, тем больший ток он может передавать, не греясь при этом. Величина этого значения указывается в маркировке кабельной продукции. Также можно измерить сечение самостоятельно при помощи штангенциркуля (следует убедиться, что провод не находится под напряжением) или по марке провода.
  2. Материал, из которого изготовлен провод. Медные жилы лучше передают напряжение до потребителя, и обладают меньшим сопротивлением, по сравнению с алюминиевыми. Естественно, они меньше греются.
  3. Тип жил. Кабель может быть одножильным (жила состоит из одного толстого стержня) или многожильным (жила состоит из большого числа маленьких проводков). Многожильный кабель более гибкий, но существенно уступает одножильному по допустимой силе передаваемого тока.
  4. Способ укладки кабеля. Плотно уложенные провода, находящиеся при этом в трубе, греются ощутимо сильнее, нежели открытая проводка.
  5. Материал и качество изоляции. Недорогие провода, как правило, имеют изоляцию низкого качества, что отрицательно сказывается на их устойчивости к воздействию высоких температур.

Для чего нужен расчет сечения?

Электрические кабели и провода – основа энергетической системы, если они подобраны неправильно, это сулит множество неприятностей

Делая ремонт в доме или квартире, а особенно при возведении новой конструкции, уделите должное внимание схеме проводки и выбору корректного сечения кабеля для питания мощности, которая в процессе эксплуатации может возрастать

Специалисты нашей компании при монтаже стабилизаторов напряжения и систем резервного электропитания сталкиваются с халатным отношением электриков и строителей к организации проводки в частных домах, в квартирах и на промышленных объектах. Плохая проводка может быть не только в тех помещениях, где длительное время не было капитального ремонта, а также когда дом проектировался одним владельцем под однофазную сеть, а новый владелец решил «завести» трехфазную сеть, но уже не имел возможности подключить нагрузку равномерно к каждой из фаз. Нередко провод сомнительного качества и недостаточного сечения встречается в тех случаях, когда строительный подрядчик решил сэкономить на стоимости провода, а также возможны любые другие ситуации, когда рекомендуется делать энергоаудит.

Современный набор бытовых приборов требует индивидуального подхода для расчета сечения кабеля, поэтому нашими инженерами был разработан этот онлайн калькулятор по расчету сечения кабеля по мощности и току. Проектируя свой дом или выбирая стабилизатор напряжения, вы всегда можете проверить, какое сечение кабеля требуется для этой задачи. Все что от вас требуется, это внести корректные значения соответствующие вашей ситуации.

Обращаем ваше внимание, что недостаточное сечение кабеля ведет к перегреванию провода, тем самым существенно повышая возможность возникновения короткого замыкания в электрической сети, выходу из строя подключенного оборудования и возникновению пожара. Качество силовых кабелей и корректность выбора их сечения гарантирует долгие годы службы и безопасность эксплуатации

Выбор сечения кабеля по мощности

Рассматривать далее буду квартиру, так как на предприятиях люди грамотные и всё знают. Чтобы прикинуть мощность необходимо знать мощность каждого электроприемника, сложить их вместе. Единственным минусом при выборе кабеля большего сечения, чем необходимо, является экономическая нецелесообразность. Так как больший кабель больше стоит, но меньше греется. А если выбрать правильно то выйдет и дешевле и греться не будет сильно. В меньшую же сторону округлять нельзя, так как кабель будет больше греться от протекания в нем тока и быстрее придет в неисправное состояние, которое может повлечь за собой неисправность электроприбора и всей проводки.

Первым шагом при выборе сечения кабеля будет определение мощности подключенных к нему нагрузок, а также характер нагрузки — однофазная, трехфазная. Трехфазная это может быть плита в квартире или станок в гараже в частном доме.

Если все приборы уже приобретены, то можно узнать мощность каждого по паспорту, который идет в комплекте, или, зная тип, можно найти в интернете паспорт и посмотреть мощность там.

Если приборы не куплены, но покупать их входит в ваши планы, то можно воспользоваться таблицей, где занесены наиболее популярные приборы. Выписываем значения мощностей и складываем те величины, которые одновременно могут включаться в одну розетку. Приведенные ниже значения носят справочный характер, при расчете следует брать большее значение (если указан диапазон мощности). И всегда лучше посмотреть в паспорт, чем брать средние показатели из таблиц.

Электроприбор Вероятная мощность, Вт
Стиральная машина 4000
Микроволновка 1500-2000
Телевизор 100-400
Экран Э
Холодильник 150-2000
Чайник электрический 1000-3000
Обогреватель 1000-2500
Плита электрическая 1100-6000
Компьютер (тут всякое возможно) 400-800
Фен для волос 450-2000
Кондиционер 1000-3000
Дрель 400-800
Шлифовальная машина 650-2200
Перфоратор 600-1400

Выключатели, которые идут после вводного удобно разделять на группы. Отдельные выключатели для питания плиты, стиралки, бойлера и других мощных приборов. Отдельные для питания освещения отдельных комнат, отдельные для групп розеток комнат. Но это в идеале, в реальности бывает просто вводной и три автомата. Но что-то я отвлекся…

Зная значение мощности, которая будет подключаться к данной розетке мы выбираем по таблице сечение с округлением в большую сторону.

За основу возьму таблицы 1.3.4-1.3.5 из 7-го издания ПУЭ. Эти таблицы даны для проводов, шнуров алюминиевых или медных с резиновой и (или) ПВХ изоляцией. То есть то что мы используем в домашней проводке — к данному типу подходит и любимые электриками медные NYM и ВВГ, и алюминиевый АВВГ.

Кроме таблиц нам понадобятся две формулы активной мощности: для однофазной (P=U*I*cosf) и трехфазной сети (та же формула, только еще умножить на корень из трех, который равен 1,732). Косинус принимаем единице, будет у нас для запаса.

Хотя существуют таблицы, где для каждого типа розетки (розетка для станка, розетка для того, для сего) описан свой косинус. Но больше единицы он быть не может, поэтому не страшно, если примем его 1.

Еще перед взглядом в таблицу стоит определиться как и в каком количестве у нас будут проложены наши провода. Варианты есть следующие — открыто или в трубе. А в трубе можно двух- или трех- или четырех одножильных, одного трехжильного или одного двухжильного. Для квартиры нам на выбор либо два одножильных в трубе — это на 220В, либо четыре одножильных в трубе — на 380В. При прокладке в трубе, необходимо, чтобы процентов 40 оставалось свободного пространства в этой самой трубе, это для отсутствия перегрева. Если прокладывать необходимо провода в другом количестве или другим способом то смело открывайте ПУЭ и пересчитывайте для себя, или же выбирайте не по мощности, а по току, о чем пойдет речь чуть позже в этой статье.

Выбирать можно как медный, так и алюминиевый кабель. Хотя, в последнее время большее применение получает медный, так как для одной и той же мощности потребуется меньшее сечение. К тому же медь имеет лучшие электропроводящие свойства, механическую прочность, меньше подвержена окислению, и плюс ко всему срок службы медного провода выше по сравнению с алюминием.

Определились с тем, медь или алюминий, 220 или 380В? Что же, смотрим в таблицу и выбираем сечение. Но учитываем, что в таблице у нас приведены значения для двух или четырех одножильных проводов в трубе.

Посчитали мы нагрузку например в 6кВт для розетки на 220В и смотрим 5,9 мало, хоть и близко, выбираем 8,3кВт — 4мм2 для меди. А если решили алюминий, то 6,1кВт — тоже 4мм2. Хотя выбрать стоит медь, так как ток при таком же сечении будет допустимый на 10А больше.

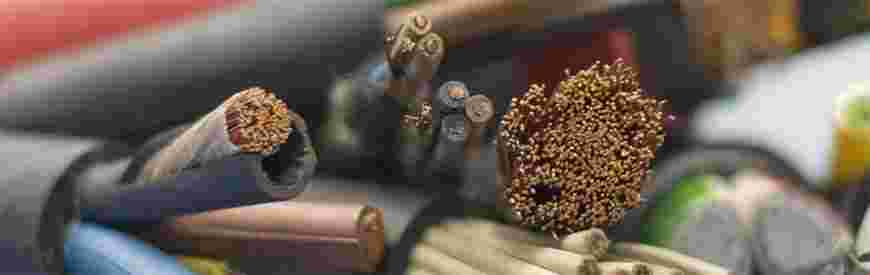

Виды проводов

Подбор нужного провода во многом зависит от мощности электроприборов, которые будут через него запитываться. Далее раасмотрим различные виды проводов, которые чаще всего используются для бытового применения.

Плоские

1. ПБПП (ПУНП).

Плоский защищенный провод с медными однопроволочными жилами, сечением от 1,5 до 6 мм², расположенными в одной плоскости. Материал наружной и внутренней изоляции – ПВХ. Может использоваться при температурах в диапазоне -15/+50, при монтаже разрешается изгибать по окружности с радиусом не менее 10 диаметров (так как провод плоский, то измеряется ширина – большая сторона). Предназначен для передачи тока напряжением до 250 Вольт, частотой 50 Герц. Используется преимущественно для подключения освещения или розеток.

2. ПБППг (ПУГНП).

Буква «г» в названии указывает на отличительную черту провода – гибкость, которую придает использование многопроволочных жил. Это также уменьшает радиус изгиба при монтаже, который равен 6 диаметрам. Все остальные характеристики такие же, как у однопроволочного ПБПП (ПУНП).

3. АПУНП.

Тот же провод ПУНП, но с однопроволочной алюминиевой жилой, сечением от 2,5 до 6 мм². Остальные характеристики без изменений.

С перемычками

1.ППВ.

Провод легко узнать благодаря характерным перемычкам между жилами, которые сделаны из того же материала, что и их изоляция – ПВХ. Количество самих жил 2-3, они однопроволочные, сечением 0,75-6 мм². Провод можно использовать для передачи тока напряжением 450 Вольт и частотой до 400 Герц. Изоляция не горит, устойчива к кислотам и щелочам – после монтажа провод может использоваться при температурах -50/+70 °С и в условиях 100% влажности (характеристика для 35 °С). При монтаже допускается изгиб с радиусом 10 диаметров.

2. АППВ.

Те же самые характеристики, как и у ППВ, но с учетом алюминиевых жил – сечение начинается с 2,5 мм². Назначение – монтаж открытой проводки – осветительной и силовой.

Одножильные

1. АПВ.

Отдельный алюминиевый одножильный провод. Жила сечением 2,5-16 мм² – однопроволочная, а 25-95 мм² – многопроволочная. Материал изоляции – ПВХ, устойчив к химически агрессивным соединениям, позволяет использовать провод при влажности 100% (тесты при 35 °С), в температурном режиме -50/+70 °С. При монтаже соблюдать радиус изгиба 10 диаметров. Особых ограничений для использования нет.

2. ПВ1.

Тот же АПВ, только с медной однопроволочной жилой, сечением 0,75-16 мм² и многопроволочной 16-95 мм².

3. ПВ3.

Цифра в названии провода указывает на класс гибкости – здесь она значительно выше, так как при любом сечении жилы она многопроволочная. Применяется для монтажа линий, где нужны частые переходы и изгибы. Радиус последних не должен быть меньше чем 6 диаметров.

Провода ПВ1, ПВ3 и АПВ изготавливаются с многоцветной изоляцией, что повышает удобство их использования для монтажа распредщитов без применения дополнительной маркировки.

Для изготовления электрошнуров

1. ПВС.

Медный многожильный провод, с 2-5 многопроволочными жилами сечением 0,75-16 мм². Изоляция всех жил разного цвета, оболочка однотонная белая. Назначение провода – передача тока напряжением 380 Вольт частотой 50 Герц. Благодаря высокой гибкости, применяется чаще всего для подключения электрооборудования – рассчитан минимум на 3000 сгибаний.

Для прокладки внутри стен не рекомендуется – в таких условиях через 4-5 лет начнет разрушаться наружная изоляция. Может использоваться при температурах -25/+40 °С, а в модификации ПВСУ – от -40 до +40 °С.

2. ШВВП.

Медный многожильный провод, с 2-3 многопроволочными жилами повышенной гибкости сечением 0,5-0,75 мм². Применяется для изготовления шнуров питания для светильников или маломощных электроустройств, которым требуется напряжение до 380 Вольт и частотой 50 Герц. Не подходит для прокладки внутри стен.

Самые известные марки кабеля

  1. провод ППВ (медь), АППВ (алюминий) в одинарной изоляции — для протягивания внутри стен;
  2. кабель ПВС (медь), ВВП (медь) в двойной изоляции — для протягивания внутри зданий;
  3. кабеля термостойкие РКГМ (медь) — до 180°С, БПВЛ (луженая медь)- до 250°С;
  4. кабель ВВГ (медь), АВВГ (алюминий) — для протягивания по стенам домов и в земле;
  5. кабель ВПП (медь) водопогружной — для протягивания в воде;
  6. кабель ТПП (медь) телефонный парный — для протягивания в земле;
  7. провод ТРП (медь) телефонный распределительный для абонентской связи (включение ТА)
  8. кабель «витая пара» UTP, FTP — для организации компьютерных сетей, включение домофонов и др.;
  9. провод сигнальный «Alarm» для подсоединения домофонов, охранно-пожарной сигнализации и др.;
  10. кабель коаксиальный RG-6 для подсоединения телевизоров, антенн, камер видеонаблюдения.

Интернет кабель

Понятие «интернет-кабель» обобщающее многие виды кабельных изделий. Для трансляции информации используются разнообразные информационные кабеля. Если имеется в виду подключение к Интернету, то нужно уточнить у оператора — какой именно кабель надо протягивать по стенам. При этом надо выяснить и марку кабеля и производителя, чтобы точно определить совместимые кабельные изделия.

На выделенных интернет -линиях могут прокладывать оптический кабель.

Компьютерный кабель

Термин также обобщающий.

Технология свивать две жилы в пару употребляется в телефонии еще с прошлого столетия. За счет правильно рассчитанного шага витья и качества материала была достигнута максимальная скорость передачи информации, нежели у стандартного парного телефонного кабеля. Имеется довольно много видов кабеля «витая пара» в зависимости от числа жил, диаметра каждой жилы, мест прокладки и т.д. Смотря на то, какая скорость передачи данных, кабель «витая пара» делят на группы:

  • 3-я категория (стандартный телефонный кабель),
  • 5-я категория (офисные сети),
  • 6-я категория (кабель нового поколения для смены 5-й категории).

«Витая пара», приобретшая в наше время наибольшую популярность — это кабель категории 5 из 8 попарно скрученных жил, диаметр жилы составляет минимум 0,45мм и максимум 0,51мм.

Телевизионный кабель

А также «спутниковый кабель» является коаксиальным кабелем. Всякий коаксиальный кабель на 75 Ом можно применять для подсоединения спутниковой и всякой иной антенны, и для подключения к кабельному телевидению. Имеет значение только одно — хороший ли это кабель или не очень.

Все прочие характеристики кабеля устремлены на усовершенствование собственно данных 2 показателей и обладают второстепенным значением. В частности, наш кабель марки РК делают лишь из медной проволоки (порой даже посеребренной), однако затухание кабеля РК будет почти в четыре раза хуже, нежели у всякого нынешнего кабеля марки RG, произведенного из недорогих материалов: стали и алюминия. Это достигается за счет специальной технологии производства кабеля.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Домашний Фен-Шуй
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
