Как изготовить простую ручную лебедку своими руками? 7 этапов сборки устройства

Конструкция и принцип действия

Рассматриваемые механические устройства особенно эффективны при работе в стеснённых условиях. При этом имеющимся крюком рычажную лебёдку можно прикрепить к любому подходящему для этих целей месту, а трос перемещать специальным протяжным механизмом.

Рычажная лебёдка состоит из следующих узлов:

1. Привода.
2. Блока полиспастов.
3. Зубчатой передачи.
4. Храпового механизма торможения.
5. Поворотной рукоятки.
6. Корпуса.

От других исполнений ручных лебёдок (барабанной, червячной) ручная рычажная лебёдка отличается характером движения, которое требуется приложить к управляющей ручке, чтобы вызвать перемещение груза. В данном случае оно – качательное: при прямом повороте рычага на некоторый угол происходит вращение оси полиспастного блока (или троса), при обратном – холостом – груз удерживается на месте благодаря действию храпового тормоза. Ход ручки, который зависит от её длины, определяет производительность устройства. При наличии полиспастного блока в конструкции предусматривается также зажимной механизм, который работает с каждой из ветвей попеременно.

Действует ручная рычажная лебёдка следующим образом. При повороте рукоятки, вращающий момент через зубчатую передачу передаётся на тросопротяжный механизм, который обеспечивает силовое перемещение груза. От самопроизвольного возврата груза в конструкции устройства предусматривается храповый тормоз. Он считается главным узлом рычажной лебёдки, который отвечает за её эффективность и безопасность в работе.

Храповый тормоз (иногда это устройство называют ещё остановом) включает в себя тормозной диск, зубчатое храповое колесо, собачку и ступицу, в которую ввинчивается рукоятка. При повороте рукоятки в определённом направлении собачка отходит от выпуклой образующей зуба, и позволяет колесу вращаться. При попытке поворота в обратном направлении на угол, превышающий шаг зубьев, собачка проскакивает в вогнутую часть профиля зуба и блокирует возможный проворот колеса. Для повышения КПД работы узла между зубчатым храповым колесом и тормозным диском устанавливаются сменные тормозные накладки из фрикционного материала. Они не только улучшают сцепление, но и снижают износ подвижных частей тормоза.

Ручная лебедка своими руками

Существует масса способов изготовить собственными силами простой механизм для перетаскивания или подъема грузов. Для примера вкратце опишем, как делается ручная самодельная лебедка из тормозной трещотки КамАЗа:

1. Главный узел будущей лебедки – самовыравнивающийся механизм регулировки тормозов (трещотка) с червячным редуктором.
2. Демонтируем трещотку со старой автомашины.
3. Аккуратно выбиваем с трещотки вал.
4. С помощью болгарки на валу удлиняем шлицы.
5. Отрезаем вал так, чтобы с обеих сторон приспособления он выступал на одинаковую длину.
6. Для изготовления катушек вырезаем из металла 4 шайбы.
7. Надеваем шайбы на навал плотно и завариваем.
8. Получаем две катушки с обеих сторон трещотки.
9. К концевику червячной пары нужно приспособить рукоятку.
10. Получаем передаточное отношение 1:20.
11. Для усиления мощности вдвое можно применить блочное соединение.
12. Получится отличная и недорогая ручная лебедка для бытовых нужд.

Где заказать услугу?

Наша компания осуществляет поднятие груза с помощью подвижного блока при участии промышленных альпинистов. Мы ответственно относимся к поставленным задачам, поэтому все мероприятия осуществляются с тщательным соблюдением всех норм, требований, а также техники безопасности. Используется профессиональное шведское грузоподъемное оборудование поэтому мы гарантируем качественное выполнение мероприятий любого уровня сложности. Итоговая стоимость определяется после осмотра вашего объекта нашим специалистом. Порядок стоимости вы можете посмотреть на сайте или связавшись с нашим менеджером по телефону.

Система блоков — полиспаст

Полиспаст — система подвижных и неподвижных блоков, соединенных гибкой связью (канаты, цепи) используемая для увеличения силы или скорости подъема грузов. Используется полиспаст в случаях, если необходимо прилагая минимальные усилия поднять или переместить тяжелый груз, обеспечить натяжение и т.п. Простейших полиспаст состоит всего из одного блока и каната, при этом позволяет в два раза снизить тяговое усилие, необходимое для подъема груза.

Обычно в грузоподъемных механизмах применяют силовые полиспасты, позволяющие уменьшить натяжение каната, момент от веса груза на барабане и передаточное число механизма (тали, лебедки). Скоростные полиспасты, позволяющие получить выигрыш в скорости перемещения груза при малых скоростях приводного элемента. Они применяются значительно реже и используются в гидравлических или пневматических подъемниках, погрузчиках, механизмах выдвижения телескопических стрел кранов.

Основной характеристикой полиспаста является кратность. Это отношение числа ветвей гибкого органа, на котором подвешен груз, к числу ветвей наматываемых на барабан (для силовых полиспастов), либо отношение скорости ведущего конца гибкого органа к ведомому (для скоростных полиспастов). Условно говоря, кратность это теоретически рассчитанный коэффициент выигрыша в силе или скорости при использовании полиспаста. Изменение кратности полиспаста происходит путем введения или удаления из системы дополнительных блоков, при этом конец каната при четной кратности крепится на неподвижном элементе конструкции, а при нечетной кратности — на крюковой обойме.

В зависимости от количества ветвей каната, закрепленных на барабане грузоподъемного механизма, можно выделить одинарные (простые) и сдвоенные полиспасты. В одинарных полиспастах, при наматывании или сматывании гибкого элемента вследствие его перемещения вдоль оси барабана, создается нежелательное изменение нагрузки на опоры барабана. Также в случае отсутствия в системе свободных блоков (канат с блока крюковой подвески непосредственно переходит на барабан) происходит перемещение груза не только в вертикальной, но и в горизонтальной плоскости.

Для обеспечения строго вертикального подъема груза применяют сдвоенные полиспасты, (состоящие из двух одинарных), в этом случае на барабане закрепляются оба конца каната. Для обеспечения нормального положения крюковой подвески при неравномерной вытяжке гибкого элемента обоих полиспастов применяют балансир или уравнительные блоки. Такие полиспасты применяют в основном в мостовых и козловых кранах, а также в тяжелых башенных кранах для того, чтобы можно было использовать две стандартные грузовые лебедки вместо одной крупногабаритной большой мощности, а также для получения двух или трех скоростей подъема груза.

В силовых полиспастах при увеличении кратности можно использовать канаты уменьшенного диаметра, и как следствие уменьшить диаметр барабана и блоков, снизить массу и габариты системы в целом. Увеличение кратности позволяет снизить передаточное число редуктора, но одновременно требует большей длины каната и канатоемкости барабана.

Скоростные полиспасты отличаются от силовых тем, что в них рабочая сила, обычно развиваемая гидравлическим или пневматическим цилиндром, прикладывается к подвижной обойме, а груз подвешивается к свободному концу каната или цепи. Выигрыш в скорости при использовании такого полиспаста получается в результате увеличения высоты подъёма груза.

При использовании полиспастов следует учитывать, что используемые в системе элементы не являются абсолютно гибкими телами, а имеют определенную жесткость, поэтому набегающая ветвь не сразу ложится в ручей блока, а сбегающая ветвь не сразу выпрямляется. Это наиболее заметно при использовании стальных канатов.

Виды автомобильных лебёдок

В зависимости от конструкции привода лебёдки для внедорожников бывают:

• Ручные.
• Электрические.
• Механические.
• Гидравлические.

Каждый из этих типов имеет свои преимущества и недостатки, поэтому выбор неоднозначен. Ориентироваться нужно на самые частые ситуации, которые могут случиться с машиной. Конечно, и от её конструкции тоже многое зависит.

Также надо учитывать полную массу автомобиля, притом полностью снаряжённого, чтобы приобрести лебёдку достаточно мощную для этого груза. Если она окажется слабой, то будет просто бесполезной в экстремальной ситуации, так как не сможет сдвинуть машину с места. Тяговое усилие лебёдки должно в 2.5 раза превышать массу автомобиля, тогда она легко справится с задачей без необходимости выгружать вещи.

Stayer Maxpull 4310-4

Так как выбрать лебёдку для внедорожника не так просто, рассмотрим все эти типы подробнее, а затем приведём лучшие модели, которые хорошо себя зарекомендовали на практике.

Ручные механизмы

Это самые простые и дешёвые устройства. В действие они приводятся вручную, для этого приходится вращать рукоятку или двигать рычаг. По конструкции они бывают рычажные, барабанные и червячные.

Ручные лебёдки для внедорожников подходят далеко не все, так как развиваемая ими тяга обычно небольшая. Их можно использовать на лёгких автомобилях массой до 1-2 тонн, а джипы гораздо тяжелее. Но встречаются и довольно мощные конструкции, с тягой в 4-5 тонн.

Электрические устройства

Электрические лебёдки для внедорожников подходят гораздо лучше, и они самые популярные. Питаются такие устройства от бортовой электросети – от аккумулятора. Использовать их очень просто, а запускаются они нажатием кнопки. Стоимость их вполне приемлема, а установка и подключение не вызывает проблем.

Такие автомобильные лебёдки развивают достаточно большое усилие и некоторые модели могут вытащить машину весом до 6 тонн. Но нужно иметь очень хороший и ёмкий аккумулятор, так как завести для подзарядки застрявший в грязи автомобиль не всегда возможно.

Механические приспособления

В отличие от ручных вариантов, механические лебёдки для внедорожников приводятся в движение не вручную, а двигателем, с помощью специального вала, подключаемого при необходимости.

Выбор такой лебёдки может ограничиваться конструкцией машины – далеко не все имеют возможность подключения дополнительного вала. Из преимуществ – довольно большая мощность, которой хватит, чтобы выдернуть машину из любых неприятностей. Но для этого нужно завести двигатель, что не всегда возможно, и это основной недостаток такой конструкции.

Гидравлические устройства

В устройствах такого типа барабан с тросом приводится в движение от гидравлической системы. Обычно они подключаются к гидроусилителю руля. Развиваемое усилие вполне достаточное и работают они бесшумно и плавно, но имеют множество недостатков:

• Стоимость больше, чем у других вариантов из-за сложности конструкции.
• Двигатель должен быть запущен.
• При повороте руля могут вести себя нестабильно, так как давление от гидроусилителя меняется.

Подобрать гидравлическую лебёдку для своего внедорожника может быть сложно, так как нужно учитывать возможности подключения. Между тем, особых преимуществ перед другими конструкциями у гидравлических лебёдок нет.

Гидравлическая лебёдка Runva 10000 LBS

Виды ручных лебедок

Каждая разновидность конструкции предназначена для определенных целей. Например, монтажная ручная тросовая лебедка эффективно используется для перемещения груза по вертикали, ее устанавливают на строительные механизмы, для передвижения лифтов. Если же требуется буксировочное средство, то лучше приобрести тяговое устройство. Различают по конструкции следующие разновидности лебедок:

• рычажные;
• барабанные;
• монтажно-тяговые.

Рычажная ручная лебедка

Компактность данного приспособления разрешает его использовать в труднодоступном месте и перевозить без проблем в багажнике. При работе требуется перемещать рукоятку вперед и назад, за счет чего по прямой оси осуществляется передвижение и удерживание тяжелого груза. Спаренные зажимы при этом по очереди зажимают трос, двигая его в нужную сторону. Ручная лебедка с рычажным приводом развивает усилие тяги до 3-х т, работает с длиной троса до 20-ти м. Она не требует специального монтажа и установки, поэтому прекрасно подходит для владельцев внедорожников.

Барабанная ручная лебедка

Для наматывания троса на барабан требуется крутить рукоятку механизма, поэтому все работы с устройством производятся преимущественно на высоте человеческого роста. Данное приспособление передвигает грузы с большей скоростью, но обладает меньшим тяговым усилием. Ручная настенная лебедка развивает усилие до 1 т и работает с тросами длиной до 100 м. Для ее эксплуатации требуется наличие жесткого основания. Применяется она в строительстве, на предприятиях, в гаражах, для бытовых целей.

Виды лебедок

Предлагаем рассмотреть виды самых распространенных механизмов, от самых простых до самых сложных, представленных на рынке:

1. Рычажный инструмент. Это самый простой вариант, который стоит недорого и используется в бытовой сфере, немного в строительстве. Отличает такие лебёдки их компактный размер, благодаря чему их удобно перевозить на легковом автомобиле, в багажнике.

С ними удобно работать в тех местах, куда механизм с большими габаритами попросту не поместить. Как и любой другой вариант, эту лебедку необходимо зафиксировать на неподвижную стойку, используя специальный крюк и, посредством рычажного механизма, выбирая момент тяги, постепенно поднимать груз.

Многие водители ухитряются использовать этот инструмент для того, чтобы эвакуировать свою машину из грязи. Это актуально для тех, кто любит покататься на автомобиле в лесных массивах. В таком случае один конец лебедки цепляется к автомобилю, за прицепной крюк, другой протягивается через дерево и подключается к лебедке.

Лебёдка ручная рычажная

Нажимая на рычаг, автомобиль потихоньку будет двигаться в сторону дерево, что позволит вытащить его из труднодоступного места. Ручная рычажная лебедка ещё может быть использована для того, чтобы бы фиксировать груз на верхнем багажнике автомобиля.

2. Лебедка рычажная с вращательным механизмом. Этот вариант тоже является обычным, поэтому с его помощью можно увеличивать усилий максимум в два раза. Таким образом, вы сможете поднимать грузы на небольшую высоту, поскольку техника безопасности диктует работу на расстоянии не более человеческого роста. Механизм работы здесь простой. Есть барабан, есть металлический трос с крюком, есть ручка для вращения барабана. Увеличивая усилия в два раза, трос будет поднимать груз.

3. Усовершенствованным аналогом может быть лебедка ручная с червячным приводом. Такой механизм более компактен и способен работать в труднодоступных местах. Поднимает до четырех раз тяжелее прошлой разновидности.

4. Лебедка с электрическим приводом. Эти механизмы не имеют больших габаритов, но рассчитаны на подъём груза до 15 тонн. Все дело в двигателе. Например, есть планетарные лебедки, которые подключаются от сети 380 и 220 В. Их отличает малый вес, небольшие габариты, удобство в работе, а также наличие пульта дистанционного управления.

В свою очередь, есть стационарная установка лебедки, где механизм рассчитан на подъём груза от 600 кг. Они сами весят немало, поэтому на заводах, в ремонтных мастерских, на предприятиях по ремонту, монтируются стационарно. Здесь всегда предусмотрен пульт управления.

Есть отдельный вид лебёдок, которые работают в сочетании с автомобилем. Лебедка электрическая работает от аккумулятора или механическим способом. Есть гидравлический вариант, который пользуется большим спросом. В отличие от всех перечисленных разновидностей, гидравлическая лебедка может выдержать критически сложные условия работы и нагрузки.

Поэтому у них мотор точно не сгорит, лишь остановится, благодаря защите. И самое главное, гидравлическая разновидность инструмента имеет возможность работать под водой, благодаря герметичному корпусу. Это удобно, если вы собираетесь в путешествие или на рыбалку.

Использование ручной лебедки

Работа с грузоподъемным механизмом считается потенциально опасным делом, поэтому несоблюдение инструкции здесь нередко приводит к аварийным ситуациям. Опишем вкратце основные пункты, как пользоваться ручной лебедкой:

1. Поверхность, на которую крепят устройство, должна выдерживать максимальную грузоподъемность лебедки.
2. Максимальный вес поднимаемого или удерживаемого предмета должен быть вдвое меньше максимальной грузоподъемности приспособления.
3. Перед работой всегда осматривайте узлы механизма и трос, проверяйте лебедку без нагрузки.
4. Если требуется удерживать предмет на весу продолжительное время, то трос закрепляют, чтобы убрать нагрузку с лебедки.
5. При работе с тросами используйте кожаные перчатки.
6. На барабан трос наматывается с нижней части.
7. При использовании балласта для закрепления лебедки на земле, его вес должен вдвое превышать тяговое усилие.
8. Перемещение груза следует производить без рывков и плавно.
9. После использования трос аккуратно наматываем на барабан.

Что не допускается при ручном управлении лебедкой?

Каждый вид подъемно-транспортных приспособлений имеет свои особенности, поэтому всегда изучайте паспортные данные перед началом использования. Строительная ручная лебедка – полезный и функциональный механизм, требующий бережного отношения и соблюдения следующих правил безопасной эксплуатации:

1. Запрещено использовать лебедку с трещинами или деформациями на корпусе, с износом на шестернях.
2. Не используйте трос с признаками явного износа, обрывами проволоки.
3. Запрещено эксплуатировать крюк при износе в зеве более 10% высоты сечения, при нарушении крепления в обойме.
4. Нежелательно перемещать лебедкой грузы неопределенного веса или с весом, превышающим грузоподъемность устройства.
5. Не допускается эксплуатация лебедки при неисправности тормозов, при ненадежной навивке троса на барабан.

Классификация лебёдок

Лебёдки делятся на несколько видов по таким критериям:

• конструкция;
• тип подключения;
• технические особенности.

В зависимости от конструкции и привода выделяют такие типы:

• Ручная. Имеет небольшие габариты. Обычно оснащена барабаном, вращающимся вручную с помощью рукоятки. Не подходит для весов выше 1 т.
• Механическая. Не имеет своего привода, поэтому подключается к отдельному мотору. Отличается большим весом, не применяется в автомобилях.
• Электрическая. Самая удобная и практичная модель. Барабан вращается электромотором. Может поднимать до 4 т.
• Гидравлическая. Отличается сложной конструкцией, бесшумностью работы, высокой мощностью и грузоподъёмностью,

Также они бывают стационарными и съёмными.

Лучшие ручные барабанные лебедки

Лебедка барабанного типа устроена из мощного барабана, на который намотан стальной трос и механизм, заставляющий его крутиться

Самое важное звено барабанного устройства – редуктор, шестеренчатый или червячный. Важно отметить, что червячное устройство более безопасно, так как оснащено наиболее надежным стопорным элементом

Однако имеет большие габариты, но тянет намного меньший по своей массе груз, чем шестеренчатый аналог. При выборе барабанного аппарата необходимо выбирать устройство с тяговыми характеристиками порядка 1 тонны – это практично и выгодно. В эту категорию попали 4 номинанта с лучшими показателями.

Ермак TRT 1301CL

Ручная барабанная лебедка с шестеренчатым редуктором. Удобный монтаж на любой поверхности с подготовкой на опорной части под крепление. Усиленный металлический корпус, барабан покрыт сверхпрочным покрытием. Для вращения барабана предусмотрена удлиненная Т-образная рукоять, что значительно облегчает физическое напряжение при проведении работ. Стальной крюк с фиксатором крепко держит строп. Отличается водонепроницаемостью, прочностью, универсальностью. Небольшой недостаток – тяжелая намотка троса из-за плохого вращения барабана.

Утолщенный диаметр лебедки – 7 мм. За счет этого может легко выдерживать повышенную нагрузку. Автоматическая тормозная система. Длина стального троса 10 м, диаметр 7 мм. Тяговая нагрузка  – 1350 кг, грузоподъемность – 550 кг, вес 6.4 кг.

Достоинства

• Качественная сборка;
• Универсальность;
• Диаметр троса 7 мм;
• Хорошая износостойкость;
• Приемлемая цена.

Недостатки

Тяжелая ручная намотка.

Tundra

Самый компактный механизм барабанного типа. Главные  преимущества барабанного устройства с ручником – небольшой вес и разноплановая возможность эксплуатации. Двойное храповое колесо повышает надежность, безопасность в работе. Металлический  трос обеспечивает максимально возможную тягу. Тяговая нагрузка в 1400 кг, легко помогает перемещать грузы. Основной плюс – универсальность, ее используют, как в строительстве, так и на бездорожье. Ручной привод обеспечивает удобное перемещение тяжелых предметов в горизонтальной плоскости. Механический аппарат Tundra категорически запрещается применять для поднятия грузов по вертикали. Металлический трос диаметром 4.5 мм, длина – 10 м, вес – 3.4 кг.

Достоинства

• Многофункциональность;
• Высокая прочность ремня;
• Маленький вес;
• Компактные габариты;

Недостатки

Запрещен подъем груза по вертикали

Многие пользователи отдают предпочтение этой модели за то, что она хорошо справляется со сложными задачами, не занимает много места, быстро вводится в рабочее состояние.

Falco

Лебедка барабанная ручная считается недорогим тяговым агрегатом.  Храповой механизм оснащен надежной «собачкой». В левой части расположена крепкая удобная рукоятка с фиксатором, при помощи которого барабан можно закрепить в нужной позиции. Передаточное число зубчатого механизма четыре к одному. Отличительным параметром считаются компактные габариты и небольшой вес. Благодаря небольшим габаритам не занимает много места, просто монтируется и демонтируется. Максимальная тяговая нагрузка – 450 кг, металлический трос диаметром 5 мм, длина – 10 м, вес – 4,5 кг.

Достоинства

• Простой монтаж/демонтаж;
• Малый вес – 4,5 кг;
• Поддается ремонту в полевых условиях;
• Выносливая;
• Компактные габариты.

Недостатки

• Скромные внешние характеристики;
• Нет защитного кожуха.

Согласно отзывам, Falco всегда приходит на помощь водителям в экстремальных ситуациях. Безотказная, имеет хорошие тяговые показатели, быстро монтируется.

Лучшие автомобильные манометры

Калибр ЛБ-540

Малогабаритный ручной механизм барабанного типа, предназначен для перемещения груза в горизонтальной плоскости. Самая компактная модель из всего рейтинга, небольшой вес, всего – 3,2 кг. Легко переносить, монтировать и демонтировать. Развивает передаточное усилие четыре к одному. Модель оснащена двусторонним храповым механизмом подъем/опускание. Храповик рассчитан на работу в трех положениях: нижнее – для скручивания троса под нагрузкой, среднее – для работы без нагрузки, верхнее – при закреплении и перемещении грузов. Стальной трос диметром 4.8 мм, длина – 8 м, грузоподъемность – 540 кг.

Достоинства

• Малые габариты и вес;
• Трехпозиционный храповой механизм;
• Простой монтаж;
• Долгий срок службы.

Недостатки

Неудобная пластиковая ручка на рукоятке.

В отзывах пишут, что при регулярном использовании агрегата пластиковая ручка на рукоятке имеет свойство прокручиваться. Впоследствии требует замены или дополнительного крепежа.

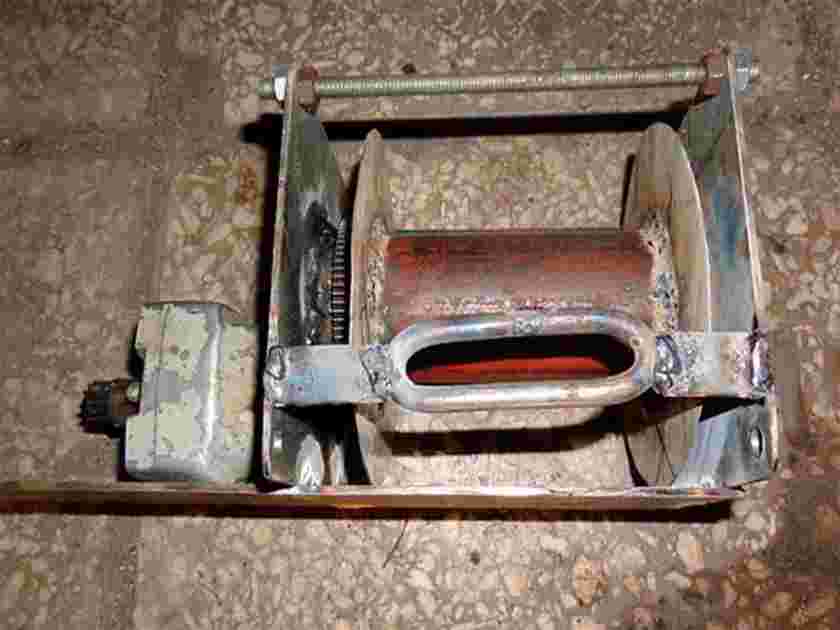

Как сделать лебедку своими руками?

Ручная лебедка

Большинство из перечисленных выше типов автомобильных лебедок можно сделать своими руками. Некоторые смастерить сложнее, некоторые проще. Считается, что легче все сделать в домашних условиях ручную лебедку.

Для начала необходимо взять для приспособления прочную ось (например, лом). Ось должна обладать достаточной прочностью, чтобы справиться с вашим транспортным средством.

Ее забивают в землю, а на ее окончание надевают трубу, а под виток троса (намотанного на эту трубу) подставляется рычаг, в качестве которого можно использовать крепкие подручные предметы (палка, черенок от лопаты и т. д.). Второй конец троса прикрепляют к автомобилю и начинают его перетягивать при помощи рычага.

Гидравлическая

В отличие от ручного устройства, гидравлическую конструкцию сделать в домашних условиях довольно сложно. Но есть умельцы, которые отлично справляются и с этим заданием. Ключевым моментом создания лебедки на гидравлическом принципе работы является подбор правильного мотора, который должен крепиться на переднем бампере вашего автомобиля.

Создание конструкции следует осуществлять на металлической П-образной балке. В дополнение к такому швеллеру можно наварить еще две балки, с их последующим прикрепление к радиатору автомобиля. Дальше придерживайтесь следующей инструкции:

1. Подогнать вал под размеры будущего механизма.
2. Создать кольца валик.
3. Установить латунные подшипники.

Все элементы следует сварить между собой и только после этого устанавливать на передний бампер авто. Для быстрой размотки троса рекомендуют установить на конструкции скользящую шестерню. Если говорить о двигателях для гидравлической лебедки, то в этих целях часто используют НШ-100 или ГУР.

Механическая

Принцип действия этого аппарата в общих чертах схож с описанными выше механизмами. Отличительной чертой данной конструкции является то, что она работает на базе трансмиссия автомобиля и подключается к валу. Соответственно, скорость перетягивания застрявшего авто такой лебедкой зависит от оборотов двигателя.

Стоит отметить, что правильно и безопасно установить конструкцию данного типа может только специалист, поэтому в домашних условиях это делают довольно редко.

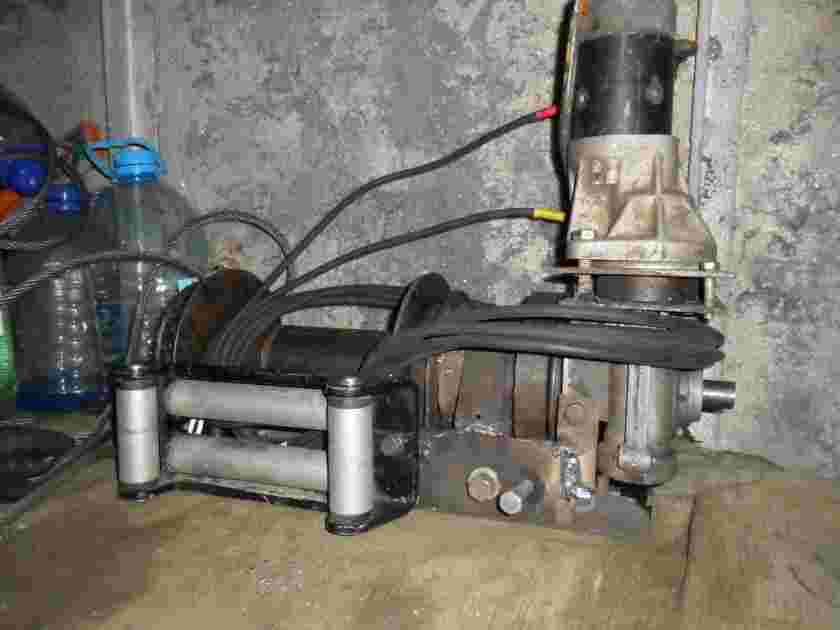

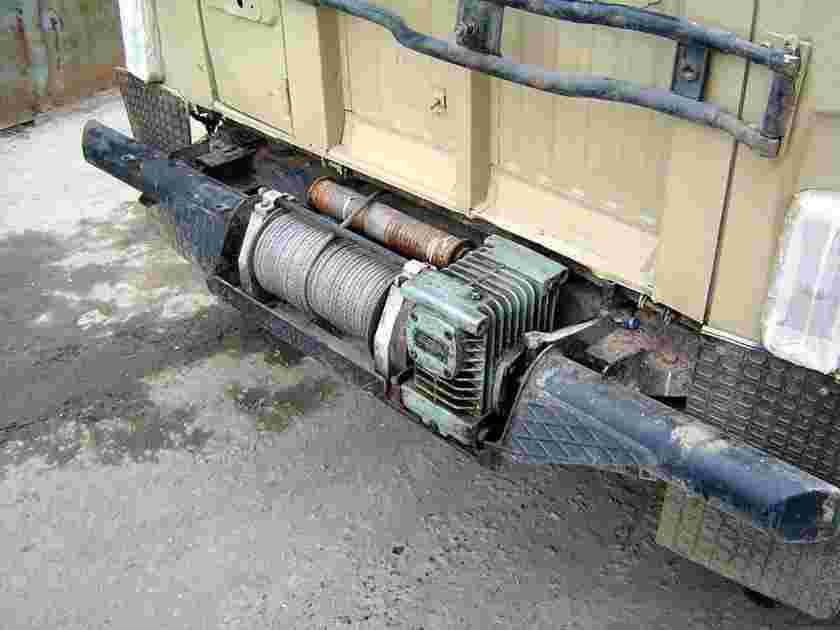

Лебедка из стартера

Лебедка данного типа создается на базе листа стали с большой толщиной. Используя сварку и болты с гайками, монтируют гнездо для барабана. После этого барабан объединяют с редуктором, а последний со стартером. Для этого чаще всего используют специальный переходник.

На следующем этапе необходимо сформировать первый вал шестерней с соответствующими размерами зубов. Для проверки работы механизма следует включить стартер. Шестерни должны соединяться легко и плавно. Посредством маховика шестерню одевают на вал редуктора.

Завершающий этап сборки включает в себя крепление всех элементов конструкции, присоединение электрической проводки и установку пульта управления. Перед использованием внимательно очистите механизм от бытового мусора, еще раз проверьте все крепления. Стальную основу лебедки надо грунтовать, но только после тщательной очистки.

Крепить такую конструкцию рекомендуют к бамперу автомобиля (лучше всего к верхней его части). В том случае, если бампер может не справиться с нагрузками, можно сделать основу для крепления самостоятельно.

Видео: простая лебедка своими руками.

Барабанное чудо техники

Внешне данное устройство для автомобиля напоминает те лебедки, которые устанавливаются на спецтранспорт и эвакуаторы. Компонентами выступают барабан и редуктор. Причем редуктор бывает шестеренчатый и червячный. Соответственно, червячная лебедка — это один из вариантов выбора. Барабан же служит для того, чтобы тросовая, цепная или ленточная составляющая механизма наматывалась и разматывалась постепенно по мере вращения.

Червячные

Начнем с червячного типа. Они имеют очень весомое преимущество — редуктор позволяет намного проще организовать систему застопоривания лебедки. То есть уровень безопасности очень высокий. Не забываем про такие качества работы как надежность и разнообразие способов фиксации. Но и недостатков червячный механизм не лишен.

1. Размеры. Механическая червячная лебедка достаточно крупная. Ее в багажнике обычной легковушки хранить проблематично. Преимущественно используют в гараже или частном доме.
2. Возможности. Механизм не рассчитан на вытягивание большой массы. Потому для тяжеловесных авто этот вариант не подходит.
3. Сложная конструкция и обслуживание. Плюс ко всему, «червяк» не любит грязь.

Как вы видите, замечания достаточно критичные. Если вам нужна лебедка, чтобы вытаскивать машину из грязи и болота, тогда червячный вариант вам скорее всего не подходит.

Шестеренчатые

Теперь что касается шестеренчатых моделей барабанных лебедок. Они состоит из:

• редуктора;
• рычага;
• барабана.

Такие модели для авто более привлекательные за счет простой конструкции, элементарной эксплуатации и такого же обслуживания. Да и цена отличается порой в несколько раз в пользу шестеренок. Фиксация троса осуществляется храповиком, потому к нему предъявляют повышенные требования по качеству и надежности.

Однако недостатки шестеренчатый механизм имеет. Для некоторых из вас они могут оказаться критичными.

1. Размеры барабана. Они ограничиваются размерами самого устройства. Потому трос можно использовать только определенной длины.
2. Незначительный внутренний диаметр барабана. При наматывании троса из стали он будет сильно изгибаться, что быстро приведет к износу.
3. Укладка троса. Считается слабым местом, поскольку порой не выдерживает нагрузки и перестает работать. Что за этим последует? Трос попросту будет попадать на шестерни, из-за чего вы лишь зря потратите свои нервы и силы.

Прицеп КМЗ 8136: технические характеристики, фото, отзывы

Рубрика: Легковые прицепы

Что можно сказать о барабанных лебедках? С точки зрения их эксплуатации в условиях экстремальных ситуациях (таких, когда я застрял посреди проселочной дороги), они не являются оптимальным решением. Все же лучше их эксплуатировать в условиях гаража.

Какую лебедку лучше купить

Сегодня не составит труда купить подходящую модель на рынке, но действительно важно то, чтобы она удовлетворяла требования владельца. Так как тяговый механизм вещь важная, а в экстремальных ситуациях крайне необходимая, то рекомендации помогут сделать правильный выбор

Среди моделей, вошедших в рейтинг, эксперты сделали акцент на таких номинантах:

• Зубр «Профессионал» – самый мощный агрегат с тяговой нагрузкой 4 тонны. Лучшее соотношение качество/цена.
• Sparta – хороший выбор для работ в вертикальной, горизонтальной и наклонной плоскости.
• Mirax – выбор покупателя. Недорого и качественно. Усиленная рама, двойной храповик, крюки из закаленной стали.
• Ермак TRT 1301Cl – утолщенный диаметр металлического троса 7 мм, выдерживает двойную нагрузку.
• Tundra – надежная работа в течении всего срока эксплуатации.
• Falco – компактный барабан небольшого веса легко закрепляется, работает из любого положения.
• Калибр ЛБ-540 – малогабаритная модель с двусторонним храповым механизмом, безотказная работа из трех положений.
• Tor SQ-01 1140455 – лучшая устойчивость к продолжительным нагрузкам.
• T-Max Atw Pro 2500 – максимально укомплектованная электролебедка с износостойким кевларовым тросом, пультом управления, крепежными стропами, сумкой для транспортировки.
• Comeup DV-6s Carry On 12В – мощный мотор, высокая защита корпуса по стандарту IP Не боится воды, работает на глубине более 1 метра.

Экспертная оценка не является руководством к покупке той или иной модели. Чтобы сделать самостоятельный и правильный выбор достаточно ознакомиться с характеристиками, достоинствами и недостатками каждой модели.
