Зачем нужно делать тепло-анализ?
Тепловизионное обследование позволяет провести работы по уменьшению теплопотерь правильно и экономно. Благодаря наглядности, оперативности и достоверности получаемых результатов, оно зарекомендовало себя как один из наиболее оптимальных и объективных методов диагностики строений по окончании их возведения либо реконструкции, а также в процессе эксплуатации.
Проводится такое обследование с помощью тепловизора. Это особый прибор, «видящий» температуру предметов. Регистрируя инфракрасное излучение объектов, он преобразует его в изображение, видимое человеческому глазу. Получаемая при энергетическом аудите здания «картинка» помогает распознать, где в доме находятся проблемные места.
В результате грамотно произведенной тепловизионной диагностики домовладелец получает исчерпывающую информацию об изъянах ограждающих конструкций и может четко спланировать свою работу по утеплению и изоляции жилья.
Тепловизионная диагностика жилья полезна только в том случае, если за ней следует комплекс мер по исправлению выявленных недостатков
Зачем нужен анализ тепла в доме?
Значительным плюсом такого устройства является наглядность проблемы – не нужно будет определять проблему методом тыка. Более того, результат достаточно точен и демонстрируется сразу. Он дает точное представление о необходимом количестве теплоизоляции если объект находится еще в процессе стройки и демонстрирует проблемы уже возведенного здания. Благодаря тепловизору его владелец может получить:
- Полный отчет по энергетическим проблемам здания, который демонстрирует проблемы там, где стандартными методами их найти невозможно.
- Позволяет точно спланировать предстоящие работы.
- Сэкономить на покупке теплоизоляции, так как не нужно будет покрывать ею весь дом, а только наиболее проблемные участки.
- Во время приобретения готового дома, при помощи тепловизора можно определить насколько дом пригоден для постоянного проживания, из чего можно будет сделать вывод стоит или нет его покупать.
Более того, при выявлении холодных зон и утечек тепла при помощи тепловизора можно заранее обнаружить такие проблемы как образование конденсата и повышенная влажность. Это является одним из ключевых моментов, если дом возводится из древесины, но появление плесени в кирпичных или блочных домах тоже довольно неприятное явление. Скопления влаги и утечки определяются дополнительным сканером – у специалистов есть достаточно приборов для качественного выполнения данных работ.
Правила применения тепловизора
Главная задача тепловизионного обследования – безошибочно выявить потери тепла и дефекты в работе инженерных систем, а также обнаружить возможные слабые места жилого объекта на этапе строительства.
Тепловизионная диагностика зданий включает:
- обследование в длинноволновой ИК-области спектра в диапазоне 8-15 мкм;
- построение температурной карты исследуемых предметов и поверхностей;
- мониторинг динамики тепловых процессов;
- точный расчет тепловых потоков.
Проверку жилого объекта выполняют как снаружи, так и внутри здания. В первом случае инфракрасная съемка позволяет обнаружить грубые дефекты инфильтрации воздушных потоков через ограждающие конструкции дома и дефекты теплоизоляции. Во втором — выявить ошибки в функционировании отопительной системы и сети электроснабжения.
Проводить тепловизионную диагностику лучше в холодную пору, когда разница температурных показателей на улице и в доме составляет больше 10 градусов по шкале Цельсия
Чем выше перепад температур, тем точнее результаты проверки. Кроме того, чтобы получить корректные данные, обследуемый жилой объект должен бесперебойно отапливаться не меньше 2-х суток. В летний период обследовать здание тепловизором практически бесполезно из-за минимальной разницы температур.
Проверка зданий приемниками теплового излучения показывает распределение температурных полей по поверхностям предметов или конструкций в конкретный момент времени. Поэтому проведение съемки инфракрасной камерой сильно зависит от ряда условий, соблюдение которых критично для получения корректных результатов.
На работу прибора влияет сильный ветер, солнце и дождь. Под их воздействием дом будет охлаждаться или нагреваться, а значит проверку можно считать неэффективной. Обследуемые конструкции и поверхности не должны находиться в зоне попадания ярких прямых лучей солнца или отраженного излучения в течение 10-12 часов до старта тепловизионной диагностики.
Дверные и оконные блоки рекомендовано сохранять в фиксированном положении 12 часов перед съемкой инфракрасной камерой и в процессе проверки здания.
До начала обследования дома на устройстве необходимо выставить базовые настройки, а именно:
- установить нижний и верхний предел температуры;
- настроить диапазон тепловизионной съемки;
- выбрать уровень интенсивности.
Другие показатели регулируют в зависимости от типа теплоизоляции, материалов стен и перекрытий. Энергоаудит частного дома начинают с проверки фундамента, фасада и крыши здания.
На этом этапе очень важно провести тщательную диагностику, поскольку участки на одной плоскости значительно отличаются и приемники теплового излучения обязательно это покажут. После проверки внешней части приступают к диагностическим мероприятиям внутри жилого здания
Здесь выявляют около 85% всех строительных дефектов и неисправностей инженерных систем
После проверки внешней части приступают к диагностическим мероприятиям внутри жилого здания. Здесь выявляют около 85% всех строительных дефектов и неисправностей инженерных систем
Съемку проводят в направлении от оконных блоков к дверям, неспешно исследуя все технологические проемы и стены. При этом двери между комнатами оставляют открытыми, чтобы стабилизировать потоки нагретого воздуха и свести к минимуму вероятность погрешностей при измерениях.
Тепловизионный контроль подразумевает поэтапную проверку разных зон ограждающих конструкций, которые для съемки инфракрасной камерой обязательно должны быть открытыми. Для этого нужно освободить подоконное пространство, организовать беспрепятственный доступ к плинтусам и углам.
Стены на время внутренней термографии здания необходимо освободить от ковров и картин, отслоившихся старых обоев и прочих предметов, которые препятствуют прямой видимости исследуемого объекта.
Дома, оснащенные радиаторами отопления, принято снимать только с внешней стороны. Диагностику фасадов проводят при благоприятных погодных условиях – отсутствии влажного тумана, задымленности, атмосферных осадков.
Критерии выбора тепловизорного оборудования
Растровая структура
Тепловизоры сегодня в своем большинстве – это цифровые измерительные приборы. В этих приборах для отображения термального поля используется матрица, которая схожа с матрицами, используемыми в цифровых фотоаппаратах.
Основным отличием этих устройств является то, что каждый пиксель фотоаппарата содержит в себе информацию о насыщенности цвета объекта, а пиксели матрицы тепловизора содержат данные о температуре объекта.
На экране прибора отображается распределение температуры по поверхности объекта. Для максимального удобства точки, имеющие разную температуру, отображаются на картинке разными цветами.
Сделанная в инфракрасном диапазоне термическая фотография объекта выводится либо на экран устройства, либо записывается на его встроенную память в виде растровой картинки, имеющей разрешение примерно 160Х120 пикселей.
Термочувствительность
Самый важный параметр при выборе тепловизора для строительства – это термочувствительность либо погрешность при измерении температуры в двух соседних точках. Чем ниже температурная чувствительность прибора, тем более качественное инфракрасное изображение он способен вывести.
Например, температурная чувствительность приборов ночного виденья колеблется от 0,025 до 0,05°С, в то время как тепловизоры, имеющие подобную чувствительность, способны различать фактически любые предметы, имеющие схожую температуру.
Такое явление легко объясняется тем, что все строительные материалы имеют не только различное покрытие, но и изготовлены из разных материалов, которые вызывают минимальные отличия в способности объектов излучать либо отражать тепло.
Такое явление является очень важным, так как, например, при проведении комплексного энергоаудита сооружения удается выявить даже незначительные температурные колебания.
Следует заметить, что способность тепловизоров выявлять минимальные флуктуации от использования низкокачественных строительных материалов может оставаться совершенно незаметной даже при других способах исследования.
Так, тепловизоры, обладающие термочувствительностью в 0,05°С способны не только определить область теплопотерь, но и точно выявить их причину.
Для максимально точного определения размеров и мест теплопотерь тепловизоры должны быть оснащены матрицами с очень большим количеством пикселей.
Размеры инфракрасного детектора (матрицы)
Это еще один, не менее важный параметр, чем термочувствительность, при выборе этого прибора. Размеры матрицы тепловизоров дают возможность этим приборам делать очень подробную термическую фотографию любого объекта.
Следует напомнить, что в этих устройствах пиксели отображают температурный режим объекта в каждой точке. Следовательно, чем больше объем матрицы, тем более высокого качества температурные фотографии способен делать аппарат.
Температурный диапазон
Еще один важный параметр, на который следует обращать внимание при покупке этого прибора. При выборе устройства вы должны максимально четко представить, в каких именно тепловых режимах вам придется работать
В связи с этим температурный диапазон устройства четко определяет область его использования. Следовательно, чем шире температурный диапазон, тем разнообразнее область его применения.
Функциональное оснащение устройства
Это еще один не менее важный параметр, чем все предыдущие, так как комплектация устройства позволяет значительно расширить его возможности, а, следовательно, и область его применения. Так, zoom или возможность приближения объектов позволяет проводить энергоаудит сооружения, находящегося на значительном расстоянии.
Тепловизоры – это важные устройства, которые сегодня по праву считаются незаменимыми в современном строительстве, ведь с их помощью удается максимально точно определить места теплопотерь и выявить их причину.
Это невредно почитать:
- Производство утеплителей
- Теплоизоляция кровли
- Что такое тепловизоры Пульсар и Флир
На что обратить внимание при выборе
Приобретая подобный прибор, следует понимать, что покупается довольно дорогостоящее оборудование, и ошибка будет стоить довольно внушительной суммы
Поэтому к выбору стоит подходить взвешенно, обдуманно и внимательно, обращая внимание на некоторые параметры
Очень важным является температурный диапазон измерения. С его ростом будет увеличиваться и цена. А вот шаг должен быть как можно меньше. Второе, что следует учитывать – это разрешение ИК детектора и экрана. От этого зависит, насколько точными будут снимаемые показания и видимые изменения.
Отображение, передача, сохранение данных – это отдельная история. Тепловизор со встроенной памятью или возможностью подключения накопителя – это идеальный вариант. А вот переплачивать двойную сумму, притом, что прибор и так стоит немало, за Wi-Fi-модуль – это неоправданное расточительство.
Дополнительные возможности тепловизоров
Нужно отметить, что некоторые модели тепловизионного оборудования могут обладать расширенными возможностями (видеосъемка, Wi-Fi, компас и др), поэтому цена тепловизоров с одинаковой матрицей может сильно варьироваться.
- С помощью Wi-Fi вы можете управлять тепловизором через смартфон. В соответствии с вашей мобильной операционной системой вам понадобиться специальное приложение. Картинка с тепловизора будет передаваться на дисплей телефона и вам доступны некоторые функции анализа и управления.
- Электронный компас по координатам уточняет расположение исследуемого объекта, что в последствии упрощает анализ полученных данных.
- Видеокамера позволяет получить совмещенное изображение – наложение термограммы на видимую картинку.
Купить тепловизор, значит сделать первый шаг к решению целого ряда проблем на важных для вас объектах. Вы можете сделать заказ на нашем сайте или прийти к нам в магазин для получения более подробной консультации и непосредственного знакомства с оборудованием.
Специфика и технология обследования
Оптимальным для диагностики считается холодное время года. Система отопления дома должна на момент тестирования функционировать не менее 2-х суток. Минимально допустимая разница между температурой в доме и «за бортом» — 15 градусов (желательно около 20). Проводится обследование исключительно высококлассными устройствами, демонстрирующими четкую тепловую картину и позволяющими обнаружить максимальное количество дефектов.
Наружное утепление стен данной квартиры выполнено недоброкачественно — термограмма тому подтверждение. Тепловая изоляция не просто не эффективна, она провоцирует еще большие теплопотери
Состоит полноценная тепловизионная диагностика из таких этапов:
- Внутренняя съемка. Наиболее важный этап, позволяющий выявить более 85% дефектов. Съемка производится тщательно, ни в коем случае не выборочно, исследуется каждая стена, каждое окно или дверь. Ведь даже в одной комнате одно окно может быть установлено правильно, а другое с нарушением технологии, один угол сухой, другой сырой и т.д.
- Внешняя съемка. Эффективна в отношении выявления дефектов кровли и утепленных фасадов.
- Обработка результатов.
- Компьютерная обработка термограмм.
- Создание отчета с подробной классификацией дефектов, указанием причин их возникновения, рекомендациями по устранению.
Тепловизионное обследование подразумевает поэтапную термографическую съемку различных зон ограждающих конструкций, которые обязательно должны быть открыты для съемки. Поэтому перед приездом специалистов позаботьтесь о том, чтобы были свободны подоконники, присутствовал доступ к плинтусам и не были загроможденными углы, образованные внешней стеной либо внешней стеной и перегородкой.
FLIR TG165
Этот тепловизор весит всего 0.86 кг, и благодаря использованию эксклюзивного микроклиматического датчика FLIR от Lepton с частотой обновления 9 Гц и чувствительностью 150 мК, эта тепловая камера быстро обнаруживает невидимые горячие или холодные точки для мгновенного устранения неполадок. Он оснащен дисплеем с разрешением 80 × 60 и прост в эксплуатации для любого, поскольку не требует специальной подготовки. Этот продукт поставляется в двух вариантах: стандартном или NIST (Национальный институт стандартов и технологий), который гарантирует качество, но стоит дополнительно 249.49 долларов США. TG165 интуитивно понятен, точен и прост в использовании, и это то, что большинство клиентов действительно ценит в данной тепловой камере FLIR.
Правила применения тепловизора
Главная задача тепловизионного обследования – безошибочно выявить потери тепла и дефекты в работе инженерных систем, а также обнаружить возможные слабые места жилого объекта на этапе строительства.
Тепловизионная диагностика зданий включает:
- обследование в длинноволновой ИК-области спектра в диапазоне 8-15 мкм;
- построение температурной карты исследуемых предметов и поверхностей;
- мониторинг динамики тепловых процессов;
- точный расчет тепловых потоков.
Проверку жилого объекта выполняют как снаружи, так и внутри здания. В первом случае инфракрасная съемка позволяет обнаружить грубые дефекты инфильтрации воздушных потоков через ограждающие конструкции дома и дефекты теплоизоляции. Во втором — выявить ошибки в функционировании отопительной системы и сети электроснабжения.
Проводить тепловизионную диагностику лучше в холодную пору, когда разница температурных показателей на улице и в доме составляет больше 10 градусов по шкале Цельсия
Чем выше перепад температур, тем точнее результаты проверки. Кроме того, чтобы получить корректные данные, обследуемый жилой объект должен бесперебойно отапливаться не меньше 2-х суток. В летний период обследовать здание тепловизором практически бесполезно из-за минимальной разницы температур.
Проверка зданий приемниками теплового излучения показывает распределение температурных полей по поверхностям предметов или конструкций в конкретный момент времени. Поэтому проведение съемки инфракрасной камерой сильно зависит от ряда условий, соблюдение которых критично для получения корректных результатов.
На работу прибора влияет сильный ветер, солнце и дождь. Под их воздействием дом будет охлаждаться или нагреваться, а значит проверку можно считать неэффективной. Обследуемые конструкции и поверхности не должны находиться в зоне попадания ярких прямых лучей солнца или отраженного излучения в течение 10-12 часов до старта тепловизионной диагностики.
Дверные и оконные блоки рекомендовано сохранять в фиксированном положении 12 часов перед съемкой инфракрасной камерой и в процессе проверки здания.
До начала обследования дома на устройстве необходимо выставить базовые настройки, а именно:
- установить нижний и верхний предел температуры;
- настроить диапазон тепловизионной съемки;
- выбрать уровень интенсивности.
Другие показатели регулируют в зависимости от типа теплоизоляции, материалов стен и перекрытий. Энергоаудит частного дома начинают с проверки фундамента, фасада и крыши здания.
На этом этапе очень важно провести тщательную диагностику, поскольку участки на одной плоскости значительно отличаются и приемники теплового излучения обязательно это покажут. После проверки внешней части приступают к диагностическим мероприятиям внутри жилого здания
Здесь выявляют около 85% всех строительных дефектов и неисправностей инженерных систем
После проверки внешней части приступают к диагностическим мероприятиям внутри жилого здания. Здесь выявляют около 85% всех строительных дефектов и неисправностей инженерных систем
Съемку проводят в направлении от оконных блоков к дверям, неспешно исследуя все технологические проемы и стены. При этом двери между комнатами оставляют открытыми, чтобы стабилизировать потоки нагретого воздуха и свести к минимуму вероятность погрешностей при измерениях.
Стены на время внутренней термографии здания необходимо освободить от ковров и картин, отслоившихся старых обоев и прочих предметов, которые препятствуют прямой видимости исследуемого объекта.
Дома, оснащенные радиаторами отопления, принято снимать только с внешней стороны. Диагностику фасадов проводят при благоприятных погодных условиях – отсутствии влажного тумана, задымленности, атмосферных осадков.
Уровень конкуренции, динамика продаж
Большинство участников опроса (60%) считают, что на рынке тепловизоров средний уровень конкуренции (рис. 1).
Рис. 1. Уровень конкуренции на рынке тепловизоров
Преобладает предложение – считают 46%, преобладает спрос – 35% респондентов (рис. 2).
Рис. 2. Спрос и предложение
Производители, дистрибьюторы, интеграторы и торговые дома (33%) заявляют, что в 2019 г. продажи тепловизионной техники были на таком же уровне, как в 2018 г. Однако 26% участников опроса при ответе на тот же вопрос заметили, чтов 2019 г. продажи выросли (рис. 3).
Рис. 3. Динамика продаж тепловизионного оборудования в 2019 г. по сравнению с 2018 г.
В прогнозах на 2020 г. респонденты более единодушны: 62% считают, что продажи тепловизоров вырастут. И удивляться тут нечему, всем ясно, почему. Хотя 18% участников опроса все же настроены пессимистично, они ожидают снижение объемов продаж ИК-приборов, еще 9% уверены, что объем продажтепловизоров в 2020 г. останется на уровне 2019 г. (рис. 4).
Рис. 4. Прогноз продаж тепловизоров на 2020 г.
Для чего используют тепловизоры в строительстве
Обследование строительным тепловизором коттеджа, дачи или жилого дома дает возможность увидеть на термограмме то, что происходит внутри различных предметов и конструкций здания, вообще не касаясь их. Это называют неразрушающим контролем.
Такого рода осмотр покажет состояние отопительных трубопроводов в стенах и теплом полу без вскрытия штукатурки или кафельной плитки.
В основе тепловой диагностики лежит принцип фиксирования неоднородностей теплового поля, что позволяет судить о состоянии исследуемых объектов
Уникальным преимуществом современных тепловизоров перед другими средствами контроля является именно возможность заглянуть внутрь предметов без нарушения их целостности. Даже минимальное отклонение температурных показателей от нормы будет свидетельствовать о наличии неполадок, к примеру, в электросети.
Проверка частного дома тепловизором поможет решить самые разные задачи:
- локализовать места утечек тепла и определить степень их интенсивности;
- проконтролировать эффективность пароизоляции и выявить образование конденсата на различных поверхностях;
- правильно подобрать тип утеплителя и рассчитать необходимое количество теплоизоляционного материала;
- обнаружить протекание крыши, трубопроводов и теплотрасс, утечку теплоносителя из отопительной системы;
- проверить воздухонепроницаемость оконных стеклопакетов и качество монтажа дверных блоков;
- провести диагностику вентиляции и системы кондиционирования;
- определить наличие трещин в стенах сооружения и их размеры;
- найти места засоров в системе теплоснабжения;

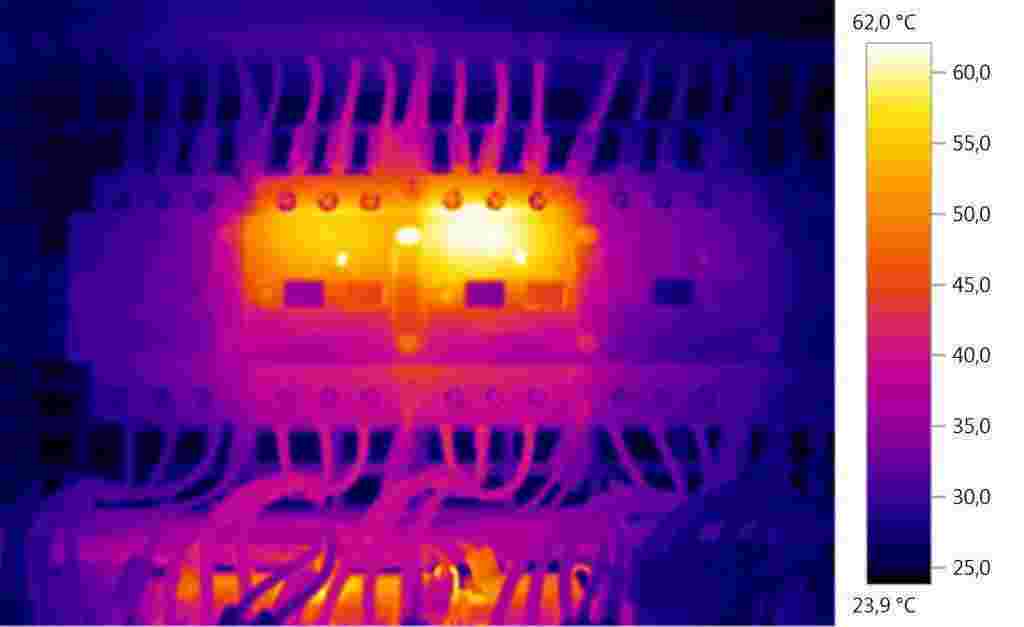

- диагностировать состояние электропроводки и выявить слабые контакты;
- обнаружить места обитания грызунов в доме;
- найти источники сухости/повышенной влажности внутри частной постройки.
Строительный тепловизор дает возможность оперативно проверить соответствие параметров возведенного здания техническим требованиям, оценить качество недвижимого объекта перед его покупкой и диагностировать работу внутренних коммуникаций.
Проведенное обследование дома термографическим сканером до начала укладки теплоизоляционных материалов поможет правильно рассчитать расходы на утепление
А уже после окончания работ тепловизионная съемка позволит проконтролировать финальный результат и обнаружить недостатки монтажа, создающие теплопотери. Проверка покажет и мостики холода, которые можно быстро устранить при подготовке к зимнему сезону.
7 моделей тепловизоров для строительства Бюджетные варианты для обследования частных домов, коттеджей и небольших общественных зданийСтандартные варианты для обследования многоквартирных домов, офисных, торговых и небольших промышленных зданийВысокотехнологичные приборы для обследования промышленных и гражданских зданий большой площади и высокого уровня ответственности
| 1. RGK TL-80 |
Идеально для: осмотров ограждающих конструкций эксплуатируемых объектов или постоянного мониторинга строящегося здания. Разрешения детектора прибора недостаточно для полноценного обследования с составлением отчёта. |
59 920 рублей |
| 2. Testo 865 |
Идеально для: повседневного контроля систем отопления, вентиляции и кондиционирования воздуха. Функция улучшения снимков поможет определить незаметные дефекты в коммуникациях. |
69 000 рублей |
| 3. FLIR E8 |
Идеально для: специалистов с небольшим опытом. В интуитивном и минималистичном интерфейсе легко разобраться. |
388 800 рублей |
| 4. Fluke Ti32 |
Идеально для: съемок с любого расстояния и в плохих погодных условиях. |
391 000 рублей |
| 5. Fluke Tis75 |
Идеально для: съёмки с безопасного расстояния и быстрого составления отчётов без ПК. |
490 000 рублей |
| 6. Testo 890-2 |
Идеально для: съёмок крупных объектов. Высокотехнологичная начинка поможет выполнить сложные обследования. |
890 000 рублей |
| 7. Fluke TiX580 |
Идеально для: съёмок крупных промышленных объектов с разных расстояний. |
1 400 000 рублей |
Стоит ли овчинка выделки: стоимость некоторых моделей тепловизоров в разных ценовых категориях
По мнению редакции HouseChief.ru, самыми перспективными являются аппараты в средней ценовой категории. Ценовой диапазон подобного оборудования достаточно широк и составляет от 70 000 до 250 000 рублей, по данным на август 2018 года. Однако в этой статье мы рассмотрим, как дорогие, так и бюджетные модели в разных ценовых категориях.
CONDTROL IR-CAM2 – лидер среди самых дешёвых приборов
Снабжён двумя камерами – способной работать в обычном режиме и в диапазоне ИК. В комплект входит SD-карта на 4 Гб, которая сохранит информацию.
Тепловизор Condtrol IR-CAM2 эффективно и быстро находит «утечки» тепла в помещении
Однако, далеко не все функции доступны этому прибору. Устройство эффективно работает при большой разнице температур. Этим существенно ограничен его функционал.
Testo 882 – камера высокого разрешения с функцией записи видео с лазерной указкой
Прибор имеет ИК-подсветку, по сути, представляет собой полноценную видеокамеру, позволяющую снимать как в обычном, так и в ИК-режиме.
Testo 882 обладает достаточным разрешением ИК-датчика − 640×480 пикселей
Прибор оснащён системой автофокусировки с минимальным расстоянием записи в 20 см. Объектив имеет широкий угол фокусировки и позволяет проводить обследование как сложных, так и удалённых участков.
Fluke TiX580 – прибор, решающий задачи повышенной сложности для подробной съёмки объектов
Прибор обладает сверхчувствительной матрицей, способен схватывать более широкий угол обзора благодаря современным сменным объективам и совершенной системой автофокусировки.
Режим 8-кратного увеличения даёт возможность углублённо исследовать мельчайшие элементы ИК-изображения
Камера позволяет передавать потоковое видео в режиме лайф, а также способна сохранять данные в облачные хранилища. Как мы выяснили, профессиональные приборы − весьма дорогое удовольствие. Так, может есть альтернатива? Некоторые форумчане предлагают своё решение проблемы.
Критерии выбора тепловизора
Разрешение детектора
Этот параметр инфракрасных камер уступает возможностям обычных устройств, снимающих в видимом диапазоне. Поэтому для получения более четкой картинки следует выбирать аппарат с большим разрешением. Для бытового аппарата достаточно будет разрешения в 160х120 пикселей, чтобы найти в конструкциях своего жилища мостики холода и принять соответствующие меры к их ликвидации.
Полупрофессиональные аппараты оборудованы матрицей с разрешением 320х240 пикселей. С ними можно заняться профессиональным энергоаудитом и получить термограммы достойного качества.
У профессионального оборудования разрешение матрицы может достигать 640х480 и более пикселей. Это весьма дорогие изделия, с помощью которых можно формировать официальные отчеты для надзорных организаций. Нет смысла приобретать их для повседневного или домашнего употребления.
Диапазон измеряемой температуры
Именно этим параметром определяется область применения аппарата. Для определения теплопотерь через строительные конструкции достаточно чтобы устройство различало температуру в пределах от -20 до + 300°С. Для исследования высокотемпературных производственных процессов больше подойдут аппараты, определяющие температуру до +500°С
Уровень погрешности измерений
Высокая точность измерений требуется от моделей, применяемых на производстве для составления отчетов об испытаниях оборудования или анализа технологического процесса. Для большинства изделий это параметр равен +/- 2°С.
Ближний фокус
Так называют минимальную дистанцию фокусировки или наименьшее расстояние от объекта до поверхности матрицы, при котором можно получить четко оконтуренное изображение. Для объективов высокого качества этот параметр не превышает 10 см. Мобильные модели с обычными объективами могут дать достаточно четкую картинку с расстояния в 30 см.
Настройки и коррекция
Чтобы повысить точность результатов съемки, в измерительных тепловизорах предусмотрена возможность настраивать коэффициенты излучения поверхности в зависимости от ее фактуры, а также менять коэффициент отраженной температуры. Некоторые поправки дают возможность учитывать изменения условий съемки и удаленности объекта. Готовые результаты (термограммы) сохраняются в виде файлов на собственной карте памяти и могут передаваться на другое устройство (ПК), используя USB порт. Каждый производитель разрабатывая программное обеспечение может предусмотреть свой формат файлов, которые могут не раскрываться при загрузке на ресурсы других брендов.
Дополнительное оборудование
При составлении отчетов для заказчиков или надзорных организаций иногда недостаточно картинки, снятой в ИК лучах. Для более точной привязки объекта к местности и определения влияния на его тепловые характеристики рядом стоящих объектов, неплохо подкрепить термограммы снимками в видимом спектре. Для этого лучше воспользоваться тепловизором со встроенной цифровой камерой.
В недостаточно освещенных местах качество съемки резко снижается. Но со встроенной светодиодной подсветкой эта проблема легко устраняется. К тому же подсветка может работать и как фотовспышка.
Наличие встроенного лазерного целеуказателя завершает обзор дополнительного оборудования тепловизора. С его помощью можно выделить на снимке нужную нам область или опасный производственный объект, к которому лучше не приближаться. По лазерному маркеру на цифровом фото легче сориентироваться и найти нужный объект на ИК изображении.
На что еще следует обратить внимание
При наличии поддержки Wi-Fi можно подключить тепловизор к мобильным гаджетам или импортировать на них термограммы. Если аудит работает на обширной территории, специалисты без задержки могут обмениваться изображениями, а это солидная экономия времени.
Эргономика или удобство пользования аппаратом особенно для профессионалов, играет важную роль. Устройство должно иметь удобную рукоять и быть достаточно легким. В противном случае «удовольствие» от его использования может отрицательно сказаться на результатах работы. Кроме того, неудачный интерфейс, неудобное расположение кнопок управления, наличие большого количества меню и подменю осложняет эксплуатацию и нервирует оператора.
Сферы применения тепловизоров в быту и на производстве
Подобный прибор действительно уникален. Обследование дома тепловизором даст конкретную картину проблемных мест, где есть утечки. Это позволит утеплить именно те места, где это необходимо, что убережет от лишних, ненужных расходов. Удобны тепловизоры и при обследовании домашней электрической сети – все некачественно выполненные контакты будут как на ладони, ведь их температура значительно выше. Перегруженные провода также греются, а значит, прибор поможет выявить и их.

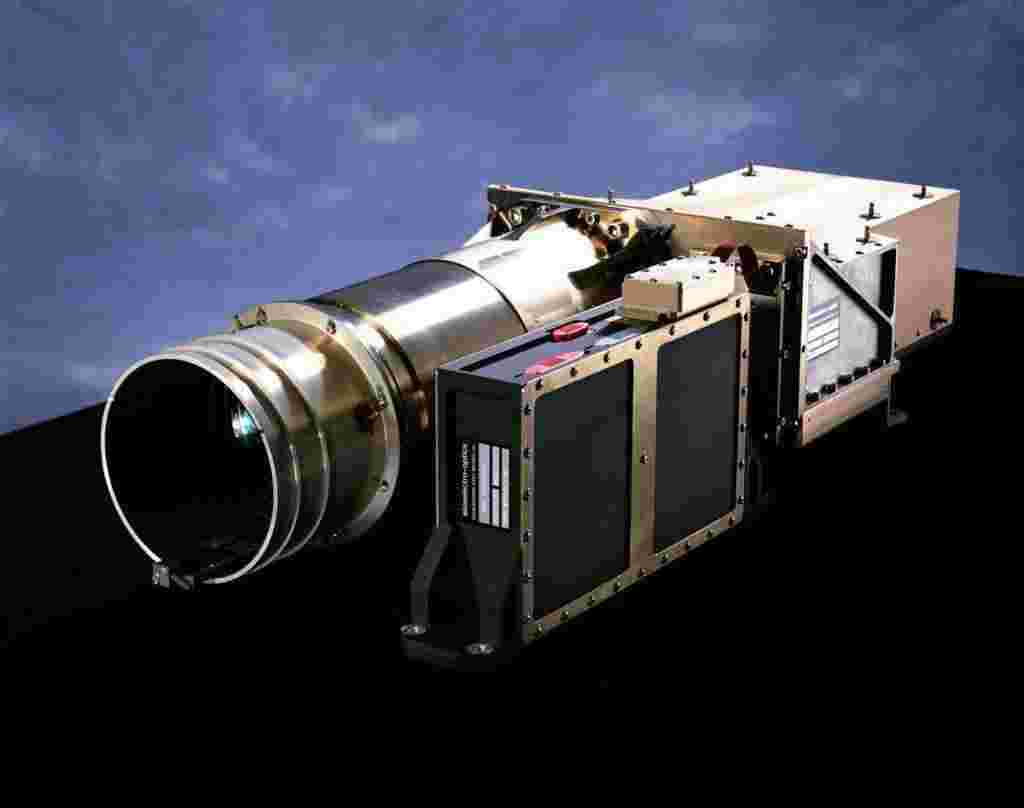

Широко применяется устройство в оборонной промышленности. С его помощью работают системы наведения залпового огня, авиационные и ракетные прицельные комплексы. В последнее время тепловизоры стали применять и в прицелах ручного стрелкового оружия.
Большую пользу приносит прибор в поисковых операциях, когда необходимо найти людей под завалами. Для пожарных он также не будет бесполезен – с его помощью можно найти оставшиеся под слоем пепла или бревнами очаги и предотвратить повторное возгорание. Медицина, промышленность, автомобилестроение и даже астрономия – тепловизор находит применение в любой области.
Топ-10 лучших недорогих тепловизоров для охоты
Бюджетных охотничьих ИК-прицелов как таковых не существует, любые модели стоят довольно дорого. Но в магазинах можно выбрать устройства, выигрывающие в цене у топовых тепловизоров.
Quantum HD19s
Функциональный девайс имеет встроенные режимы для города и леса, а также функцию распознавания с высокой детализацией теплых объектов. Поддерживает FPS 30 кадров и цифровой зум, может работать на морозе.
Важно! Купить один из лучших тепловизоров для охоты выгодно еще и потому, что питается он не только от встроенных аккумуляторов, но и от переносного внешнего источника. Стоимость ИК-прицела Quantum начинается от 93000 рублей
Dali S240
Датский тепловизионный монокуляр с матрицей 384 на 288 поддерживает частоту обновления кадров 50 Гц. Способен записывать видео, предусмотрено удаленное управление со смартфона. Если выбрать данную модель, можно будет самостоятельно настраивать цветовую палитру.
Цена тепловизора Dali начинается от 79000 рублей
Guide IR510 N1
Компактный девайс во влагостойком корпусе поддерживает высокую скорость смены кадров, обладает тихой автокалибровкой, оснащен режимом изотерма и лазерным указателем. Может записывать видео до 4 Гб.
Выбрать инфракрасный монокуляр Guide в магазинах можно от 89000 рублей
Pulsar Axion Key XM30
В сравнении тепловизоров Пульсар Хелион и Аксион последний выигрывает по популярности и цене. Подходит для применения при любой погоде, обладает малым весом и небольшими размерами. Поддерживает широкие настройки изображения, предоставляет высокое оптическое увеличение. Корпус у прибора водонепроницаемый и прочный.
Приобрести ИК-прицел Axion от Pulsar можно от 90000 рублей
Pulsar Axion Key XM22
Еще один недорогой прибор с высокой четкостью изображения и мгновенным стартом следует выбрать, если нужно автономное устройство с широкими возможностями видеозаписи. Поддерживает комбинированную систему питания B-Pack, функцию StreamVision и «кадр в кадре». Не боится влаги, поставляется в цельнометаллическом корпусе.
Цена тепловизора Axion X22 начинается от 75000 рублей
HT-320D Thermal Camera
Недорогой и качественный вариант можно выбрать для охоты и игры в страйк-болл. Устройство с разрешением 220 на 160 совмещает функции монокуляра и тепловизора, поддерживает ночной режим и быструю смену кадров.
Цена девайса HT-320D стартует от 50000 рублей
Pulsar Helion XQ28F
Чувствительный прибор со временем работы до 8 часов в автономном режиме обладает разрешением 384 на 288 пикселей. Поддерживает плавный цифровой зум и дистанционное управление, способен записывать видео.
Цена ИК-монокуляра Helion XQ28F начинается от 117000 рублей
Guide Trackir 25mm
ИК-монокуляр обладает высоким разрешением и встроенным дальномером, плавным масштабированием и частотой обновления кадров 50 Гц. Выбрать его рекомендуется также, если нужен встроенный модуль Wi-Fi и возможность настройки цветовой палитры.
Цена у тепловизора Guide Trackir начинается от 150000 рублей
Veber Night Eagle M13/240
Инфракрасный прицел с широким углом обзора и высоким разрешением окуляра предоставляет хорошую видимость в любое время суток, в туман и при задымлении. Работает 7 часов без подзарядки, непроницаем для воды и пыли.
Купить тепловизор от Veber можно от 610000 рублей
IRAY XEYE E3M
Надежный ИК-монокуляр в водонепроницаемом корпусе позволяет рассмотреть объекты сквозь туман, дождь и высокую траву. Дальность обнаружения составляет 1250 м. Прибор стоит выбрать за тихую автокалибровку и быструю смену кадров. Устройство удобно ложится в руку при использовании.
Стоимость тепловизора IRAY составляет около 89000 рублей
