Как класть брусчатку

ГОСТы

Законодательство Российской Федерации регулирует применение тротуарной плитки путём стандартизации требований к продукции, предусмотренной в разделе ГОСТ 17608-91 и ГОСТ 13015.0-83

Самыми главными стандартами качества, на которые нужно обратить внимание при изготовлении брусчатки, являются истираемость и морозостойкость

Истираемость в местах с большой интенсивностью движения – 1,4 г/кв. сантиметр, с малой интенсивностью – 0,9 г/кв. сантиметр;
Морозостойкость для южных районов страны – F-100 (приблизительно 38 градусов Цельсия), для северных регионов – F-200 (от 94 градусов Цельсия).

Клинкерная брусчатка обладает самым большим запасом прочности, благодаря термальной обработке. При качественном сырье и серьёзном подходе к производственному процессу требуемый порог истирания по ГОСТу можно преодолеть в несколько раз, а также добиться высокого показателя морозостойкости. Срок службы при этом может составлять около полувека.

Вибропрессованная брусчатка по показателю истирания практически приближается к клинкерной, но он всё равно немного меньше

Обратите внимание, что в расчет идёт только качественный бетонный формовочный материал. Что касается морозостойкости, то благодаря особенности изготовления – прессованию, этот показатель может превышать F-300 (а это более 148 градусов по Цельсию)

При производстве вибролитой брусчатки требуемого порога истираемости – 1,4 г/кв. сантиметр – достигнуть удается редко. Обычно её используют в местах с малой интенсивностью движения, где вполне хватает 0,9 г/кв. сантиметр. С морозостойкостью тоже возникают проблемы. Использование вибролитой плитки в южных регионах возможно, в то время как про северные регионы не может быть и речи. И это при том, что в расчет берутся максимально возможные свойства, которых можно достигнуть, применяя высококачественное сырьё и точный технологический процесс производства.

Виды тротуарной плитки

Технология укладки тротуарной плитки немного отличается в зависимости от разновидности и назначения материала, поэтому сначала нужно рассмотреть классификацию брусчатки.

По исходному сырью плиточное покрытие делят на следующие виды:

элементы из натурального камня;
клинкерная плитка;
бетонная;
резиновая.

По назначению она бывает для пешеходных дорожек, автомобильных проездов, смешанного назначения, для устройства высоконагруженных покрытий и тактильных пространств. По форме выделяют фигурные элементы и прямоугольную брусчатку. В зависимости от фактуры верхнего слоя она бывает шероховатой и гладкой. По цвету покрытие делают одноцветным и многоцветным; окрашенным и неокрашенным. По способу изготовления ее подразделяют на вибролитую, вибропрессованную и гиперпрессованную.

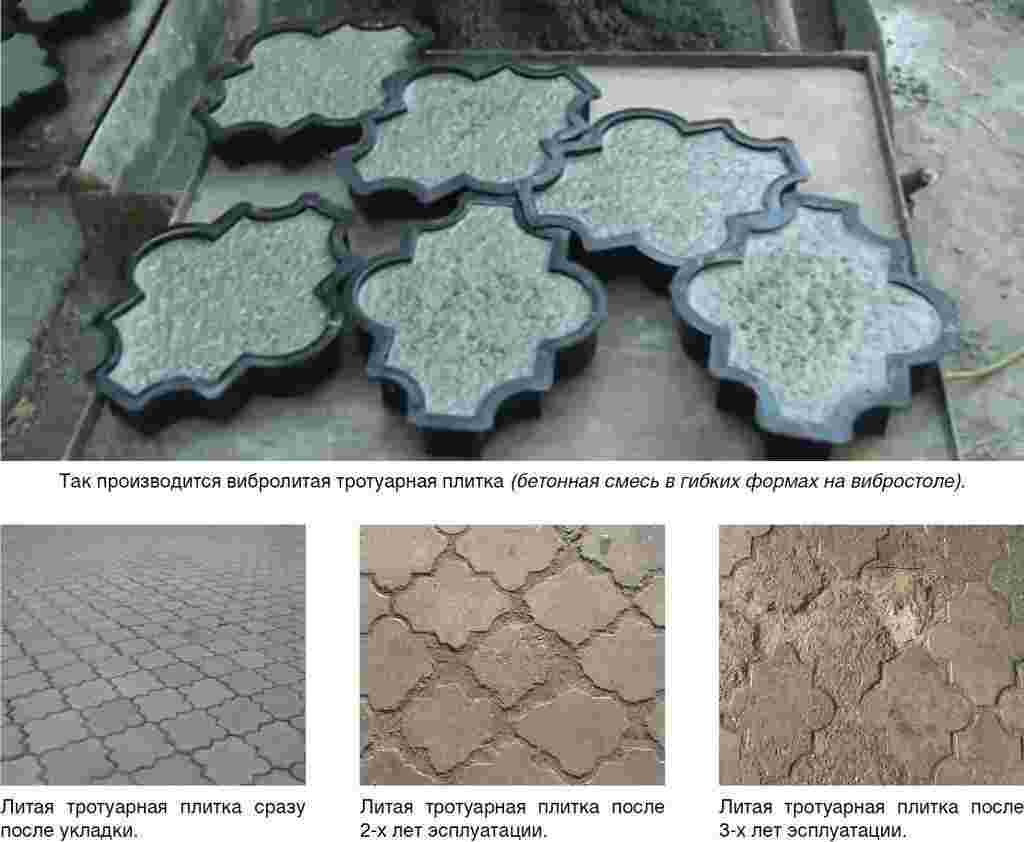

Литая

В процессе изготовления бетонную смесь заливают в специальную форму из резины, пластика или полипропилена, ставят на вибростол. В результате длительной вибрации смесь равномерно заполняет форму. После этого ее выдерживают в тепле двое суток.

Особенность этой технологии в возможности ручного выполнения всех операций и малой автоматизации процесса, что сказывается на итоговой цене продукции. Вибролитые элементы внешне красивые и разнообразные (разная форма и рельеф лицевой поверхности). Однако есть и недостатки – низкая морозостойкость, высокое водопоглощение и истираемость, небольшая толщина и ограничения по сфере использования.

Прессованная

Эту разновидность изготавливают методом полусухого вибропрессования. Исходное сырье спрессовывают в специальных пресс-формах, называемых матрицы. На материал воздействуют вибрациями и высоким давлением. В процессе производства используют специальные автоматизированные производственные линии. Полученные элементы могут похвастаться морозостойкостью, повышенной прочностью, низким водопоглощением и истираемостью. По этой технологии можно делать покрытия значительной толщины, которые подойдут для устройства высоконагруженных дорог.

Таблица свойств разных видов плитки

Cвойства	Полимерпесчаная плитка тротуарная	Бетонная вибролитая плитка тротуарная	Бетонная вибропрессованная плитка тротуарная
Средняя плотность, кг/м3	1650 — 1800	2350-2400	2200-2400
Массовое водопоглощение	0,15	4-4,5	5,5-6,5
Прочность при сжатии, МПа	17 — 18	40-50	40
Прочность при изгибе, МПа	17 — 25	6,0-7,0	5,0-5,5
Морозостойкость, циклы	более 500	300-400	200-300
Истираемость, г/см2	0,05 — 0,1	0,3-04	0,5-0,7

Преимущества и недостатки тротуарной плитки

Положительные качества и преимущества брусчатки состоят в следующем:

Долговечность и повышенная износостойкость. Если не нарушать технологию производства, то плиточное покрытие прослужит 30 лет. Сроки названы с учетом сложных условий эксплуатации и ежедневного интенсивного воздействия.
Экологическая чистота заключается в том, что в процессе изготовления не применяют вредные вещества, а в ходе использования материал не выделяет в атмосферу токсичные соединения.
Внешняя привлекательность. Благодаря разнообразию цветового решения и форм можно создавать интересные дорожки и площадки, воплощая в жизнь любые задумки дизайнеров и ландшафтных архитекторов.
Приемлемая цена. Конечно, в сравнении с асфальтом плиточное покрытие обойдется дороже, но если ее сравнивать с природным камнем и клинкерными элементами, то она будет стоить намного дешевле.
Возможна укладка тротуарной плитки своими руками на песок. В процессе работы не понадобится помощь специалистов и дорогостоящая техника.
Плиточное покрытие можно быстро демонтировать на время ремонта подземных инженерных коммуникаций. После проведения ремонтных работ ее просто укладывают на прежнее место.

Из недостатков стоит перечислить такие моменты:

в холодную пору года на поверхности образуется наледь;
стоимость монтажа выше, чем при укладке асфальта, потому что все работы выполняют вручную;
длительность проведения монтажных работ;
плохо подготовленное основание может проседать и проваливаться.

Технология укладки тротуарной плитки на даче: тонкости и нюансы

Прежде чем приступать к непосредственной укладке тротуарной плитки на даче своими руками, для начала нужно подготовить связующее вещество – это не что иное, как сухая смесь из песка и цемента в пропорции один к восьми. Ее нужно тщательно перемешать, чтобы получить однородную массу – именно такой раствор и будет удерживать тротуарную плитку в заданном положении. С ним и придется работать дальше.

Если представлять поэтапно этот процесс, то он будет иметь следующую последовательность работ.

Насыпаем связующее вещество в место укладки – его слой должен быть таким, чтобы при установке тротуарной плитки на отсыпку она возвышалась над бордюром на половину своей высоты. Эту подсыпку трамбовать не нужно – ее необходимо только равномерно выровнять и все.
Укладываем первую плитку – просто ставим ее на отсыпанную связующим веществом поверхность и забиваем в цементно-песчаную смесь тяжелой резиновой киянкой. Забиваем до тех пор, пока она не сравняется по высоте с бордюром. Теперь берем вторую плитку и точно таким же способом загоняем ее рядом. В общем, такими вот телодвижениями, плитка за плиткой, укладываются дорожки и площадки на даче. Естественно, часть сухой связующей смеси будет вылезать из плитки – ее нужно будет аккуратно удалять и перемещать дальше, в то место, где ее еще нет.
И последний этап работ – это просыпка швов между тротуарной плиткой все той же цементно-песчаной смесью. Просто насыпали кучу связующего состава на уже облицованную поверхность и веником смели ее во все шовчики. Впоследствии, после первого дождя, эта смесь впитает в себя влагу и затвердеет, окончательно зафиксировав тротуарную плитку в заданном положении.

В завершение темы, как правильно укладывать тротуарную плитку на даче, несколько дельных советов

Во-первых, неважно, о чем идет речь, о садовой дорожке или о площадке для машины, нужно позаботиться об уклонах – многие из вас обращали внимание на то, что те же дорожки укладывают как бы с небольшим бугорком посередине. Делается это для лучшего стока воды, что, в свою очередь, позволяет тротуарной плитке лучше переносить оттепели и замерзания воды в холодное время года. Во-вторых, это дизайнерские внедрения

Во-вторых, это дизайнерские внедрения

Швы меду плитками можно засыпать не песком с цементом, а песком с семенами газонной травы – результат получается очень интересный, и такие дорожки отлично смотрятся в саду. И, в-третьих, если речь идет об облицовке парковочной зоны для машины, то здесь тротуарную плитку лучше уложить на бетонную подушку – процесс этот аналогичен укладке любой кафельной плитки

Во-вторых, это дизайнерские внедрения. Швы меду плитками можно засыпать не песком с цементом, а песком с семенами газонной травы – результат получается очень интересный, и такие дорожки отлично смотрятся в саду. И, в-третьих, если речь идет об облицовке парковочной зоны для машины, то здесь тротуарную плитку лучше уложить на бетонную подушку – процесс этот аналогичен укладке любой кафельной плитки.

В принципе, все. Как видите, вопрос, как класть тротуарную плитку на даче, решается не так уж и сложно – да, это трудоемкий процесс, но с технической точки зрения его можно назвать элементарным. Даже сама непосредственная укладка брусчатки не отличается сложностью, и уже спустя один квадратный метр такого покрытия вы почувствуете себя профессионалом.

Пошаговая инструкция

Качество несущего слоя в случае укладки плит на бетон очень важно из-за использования жесткой фиксации. При неудачном исполнении сооружение быстро потрескается

Подготовка подушки из бетона

Для улучшения качества работ по подготовке бетонного основания под тротуарную плитку можно использовать объемную георешетку — конструкцию в виде сот, выполненную из синтетического материала, стойкого к гниению и химическим воздействиям.

При растяжении такая решетка образует устойчивый в горизонтальном и вертикальном направлениях каркас, армирующий любой насыпной материал, размещаемый в ячейках. Срок службы подобной решетки — до полувека.

На дно траншеи укладывают георешетку и засыпают ее 15-сантиметровым слоем щебня. Высота решетки подбирается так, чтобы ее края были ниже уровня щебня и не мешали трамбовке.
Подушка из щебня трамбуется.
Поверх щебня укладывается армирующая сетка.

По контуру разметки, выполненной из колышков и шнура, выставляется опалубка, в которую будет заливаться бетон.
Готовится бетон и непрерывно заливается в опалубку, чтобы в теле бетонной подушки не образовались так называемые холодные швы, снижающие прочность конструкции.

Сразу после заполнения опалубки для уплотнения структуры материала и отведения воздушных пузырей используют погружной вибратор.

Бетонная подушка накрывается пленкой, чтобы избежать слишком быстрой потери влаги и следующие 3–7 дней ее поверхность периодически смачивается водой.

На большой площади через каждые 2–3 м нужно делать температурные швы. Для этого перпендикулярно опалубке и поверхности земли устанавливаются доски, которые потом нужно будет убрать и перед укладкой брусчатки заполнить швы эластичным составом. Во время перепадов температур эти швы помогут избежать разломов бетонной подушки.
Для отвода влаги, попавшей на поверхность бетонной подушки под брусчатку, на некотором расстоянии друг от друга устанавливают обрезки полипропиленовых или асбоцементных труб, верхний уровень которых должен быть вровень с верхним уровнем бетонной подушки, а нижний конец располагаться на прослойке из щебня. Перед началом укладки дренажные отверстия заполняются мелким щебнем.

Когда бетон полностью застынет, опалубка убирается.

Установка бордюров

В оставшееся после разборки опалубки углубление нужно установить бордюры. Для этого делается жесткий бетон, мастерком укладывается в ров и на него по одному устанавливаются бордюрные камни.

Чтобы вогнать их в раствор, используется резиновая киянка. Щели между камнями заливают жидким бетоном.

Высота бордюров должна быть как минимум на 20–30 мм ниже верха брусчатки, чтобы не мешать стоку воды. Через сутки, когда раствор застынет, пространство между бордюрным камнем и стенками траншеи засыпается песком.

Как правильно класть

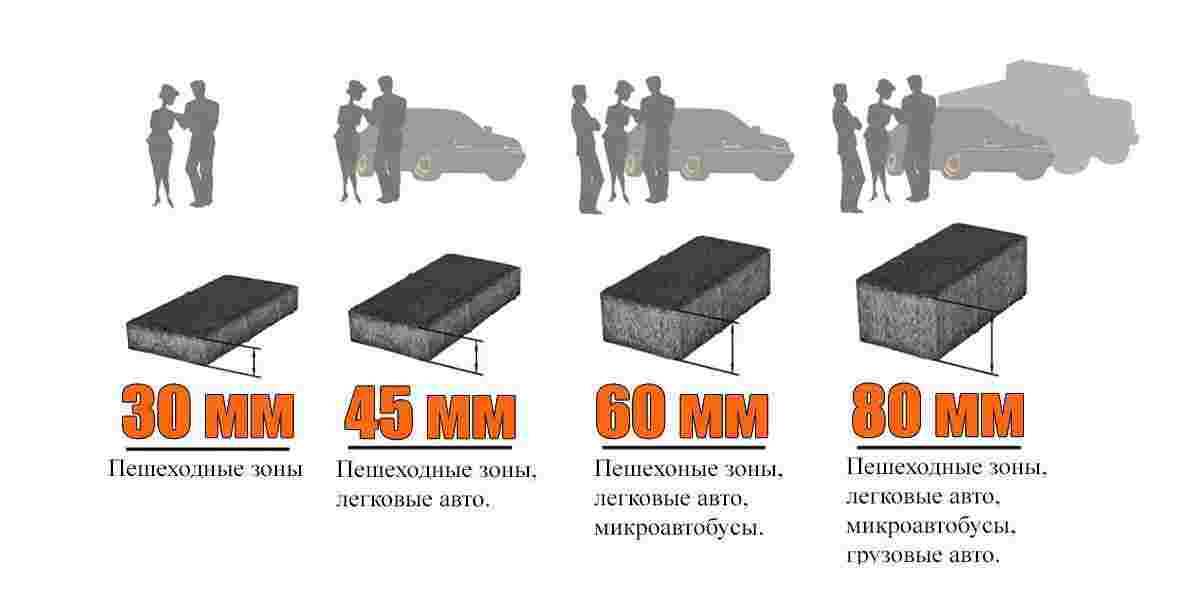

Габариты плит выбираются в зависимости от назначения: для тротуара достаточно толщины 4–5 см, а если на поверхность будут заезжать машины, то выбирают брусчатку не тоньше 6 см.

На бетонное основание плиты укладывают на сухую песчано-цементную смесь или на цементно-песчаный раствор.

При использовании цементно-песчаной смеси (ЦПС) используется только просеянный песок. Раствор готовится из 1 части цемента и 3 частей песка, консистенция должна быть как у густой сметаны. Мастерком на бетонную подушку раствор выкладывается ровным слоем в 2–3 см. Брусчатка укладывается на раствор по запланированной схеме и слегка вбивается в раствор с помощью киянки. Горизонтальность поверхности следует выверять как можно чаще строительными уровнями.

При использовании для укладки сухой ЦПС работы ведутся аналогично укладке брусчатки на песчаную подушку — на бетон насыпается слой сухой ЦПС (3–5 см), выравнивается правилом или обычной доской с ровным краем, а затем на эту подушку выкладываются плиты.Сухая ЦПС готовится из расчета на 1 часть цемента 6 частей песка, но в сухом виде она не в состоянии прочно удерживать брусчатку, поэтому по завершении работ площадка хорошо проливается водой, которая попадает через зазоры между плиткой вниз и смесь застывает.

Заделка швов

Между брусчаткой швы засыпают сухой ЦПС и проливают водой. Операцию повторяют до тех пор, пока смесь не перестанет усаживаться. Через 2–3 суток, когда поверхность окончательно высохнет, убирают строительный мусор, веником сметают мелкий сор и пыль и, при необходимости, промывают поверхность сильным напором воды из шланга.

Полезное видео

Еще больше о технологии укладки тротуарной плитки на бетонное основание узнаете из этого видео:

Обустройство основания

Конструкция основания, как и толщина плитки, зависит от нагрузки. Рассмотрим два варианта:

Основание для покрытия, рассчитанного только на вес людей

Грунт извлекают на глубину 150 – 200 мм, дно выемки выравнивают и тщательно трамбуют.
Дно и стенки выемки застилают полотнищами геотекстиля. Этот материал пропускает воду, но при этом он не дает добраться до грунта корням растений, вздумавшим прорасти в швах между плитками, а также предотвращает проседание в грунт расположенного на нем насыпного материала.
Насыпают и трамбуют слой гравия, который в итоге должен иметь толщину 100 – 150 мм. Гравий укладывают так, чтобы сформировался профиль покрытия, обеспечивающий стекание воды от центра к краям. Формируется и общий уклон дорожки или площадки, благодаря которому вода будет стекать в направлении, к примеру, от дома,а не к нему. Величина уклона должна составлять примерно 5 мм на 1 м (при устройстве ориентируемся на горизонтально натянутую бечеву).
Засыпают слой песка, который затем разравнивают граблями, хорошо смачивают и трамбуют. В итоге его толщина должна составить 50 – 100 мм.
Засыпают смесь песка и цемента (в соотношении 6:1), с которой поступают аналогичным образом (включая смачивание). Количество смеси должно быть таким, чтобы после тщательного уплотнения толщина данного слоя составила 20 – 40 мм.

Выравнивание площадки под укладку тротуарной плитки

Укладывать насыпной материал в этом и последующем слоях будет удобнее, если высоту каждого слоя отметить краской на стенках по всему периметру выемки.

Основание для покрытия, способного выдерживать нагрузки от автотранспорта

Очевидно, что оно должно быть более прочным, поэтому делают его так:

Извлекают грунт на глубину 400 – 500 мм с последующей трамбовкой дна выемки.
Засыпают слой песка, который разравнивается, смачивается и уплотняется. Толщина его в итоге должна оказаться равной 100 – 150 мм.
Насыпают и трамбуют гравий или щебень средних размеров, слой которого в результате должен иметь толщину 100 – 150 мм.
Поверх гравия на специальных пластиковых бобышках (можно заменить деревянными брусками) укладывается вязаная сетка из арматуры диаметром 6 – 8 мм. Ячейки в сетке должны иметь размеры от 80х80 до 100х100 мм.
Далее на «пирамидках» из цементного раствора нужно установить маяки, при помощи которых последующему слою из цементно-песчаного раствора будет придан необходимый уклон. Маяки представляют собой длинные ровные рейки из пластика или стали, на которые правило при разравнивании раствора опирают двумя сторонами как на направляющие. Верхние грани маяков должны оказаться на уровне поверхности стяжки, толщина которой составит 100 – 120 мм. Необходимый уклон маякам придают при помощи уровня.
По периметру выемки на уровне будущей стяжки устанавливается деревянная опалубка.

Доски лучше обернуть полиэтиленом — тогда они не испортятся от контакта с влажным раствором.

Схема “пирога” для укладки тротуарной плитки

Убедившись, что раствор под маяками высох, приступают к укладке цементно-песчаной стяжки, в которой цемент и песок присутствуют в пропорции 1:3. Раствор накладывают выше маяков, затем срезают лишнее правилом, двигая его по маякам. В идеале вся стяжка должна быть уложена за один подход. Если же работы пришлось прервать до следующего дня, то уже уложенный раствор нужно накрыть полиэтиленовой пленкой.

На созревание стяжки уходит 7 – 12 дней. Чтобы она не пересохла, ее в первые 3 – 5 суток нужно держать под полиэтиленом и периодически смачивать водой.

Процесс укладки

На созревший бетон снова устанавливают маяки, только на этот раз выводят их верхнюю грань на высоту всего 20 – 40 мм.

На последнем этапе засыпают сухую смесь цемента и песка, которую выравнивают по маякам.

Установка брусчатки

Переходим непосредственно к ответу на вопрос, как положить брусчатку. В принципе, это несложный процесс, если знать некоторые нюансы. Понятно, что каждый укладываемый камень должен располагаться в горизонтальной плоскости, поэтому его надо проверять уровнем. Если есть перекосы, то брусчатку поднимают, подсыпают под нее песок и выравнивают ударами резинового молотка. Для надежности правилом проверяют целый ряд на предмет горизонтального расположения материала.

Некоторые мастера на каждый ряд натягивают бечевку по горизонтали и по ней проводят монтаж. Это увеличивает скорость процесса.

Монтаж брусчатки по натянутой бечевкеИсточник i.ytimg

Второй нюанс касается несущей способности дорожного покрытия. К примеру, если брусчаткой покрывают садовую дорожку или аллейку вокруг дома, то для ее укладки применяется именно эта технология. Та, которая описана выше.

Если этот материал решено использовать для покрытия дороги от ворот до дома и площадки, где будет парковаться автомобиль, то брусчатку придется «сажать» на цементно-песчаный раствор. Рецептура последнего: 1 часть цемента, 3 части песка.

Сама операция укладки от предыдущей ничем не отличается. Просто под каждый элемент укладывается раствор, на который устанавливается камень, выравнивающийся по горизонту.

Укладка брусчатки на цементный растворИсточник yellowhome

Существует другой вариант монтажа на цемент. Его называют «сухим». Для этого формируется слой из гравия и цемента. Рецептура та же. И на него уже укладывается брусчатка, которую после полного заполнения площади облицовки поливают водой. Влага попадает в цементно-гравийный слой, происходит гидратация цемента, что приводит к скреплению слоя к каменной отделке.

Итак, мы рассмотрели три варианта, как класть брусчатку своими руками. Остается последний этап.

В видео показана технология укладки брусчатки на садовую дорожку:

Заполнение швов между камнями

Самый простой вариант, который чаще всего используется, заполнение швов мелкозернистым песком. Его просто рассыпают на поверхность и подметают веником или щеткой. Песок заполняет собой зазоры между элементами отделки, придавая всей поверхности ровность. Но это еще не все.

Обычно засыпанный таким способом песок со временем усаживается или выветривается. Поэтому чтобы это не происходило быстро, всю поверхность дорожки или площадки обильно поливают водой. Песок в зазорах усаживается, засыпают еще один слой, который снова поливают. Обычно за два раза заполнение происходит окончательно.

Для площадок, где требуется высокая несущая способность, используют вместо песка цементно-песчаный раствор жидкой консистенции. Его просто аккуратно заливают в швы, заполняя их до краев. Процесс нудный и требующий много времени.

Можно его заменить сухим вариантом. То есть рассыпать по облицованной поверхности цементно-песчаную смесь. Щеткой заполнить ею зазоры между камнями, а затем всю площадь залить водой. После усадки смеси процесс надо повторить.

Заполнение швов между элементами дорожного покрытияИсточник trotuar-style

Кратко о главном

Итак, мы вам рассказали о том, как укладывать брусчатку своими руками с самого начала. Скажем прямо, все это кажется несложно. Но на самом деле процесс монтажа дорожного материала непростой. Требуется опыт, навыки работы со строительными инструментами. Но тот, кто решил попробовать свои силы, рекомендуем начать на небольшом участке где-нибудь в глубине двора. Если конечный результат вас не удовлетворил, то стоит пригласить мастеров.

Недостатки тротуарной плитки на бетонное основание:

при несоблюдении способа изготовления бетонной стяжки покрытие может деформироваться после осенне-зимнего сезона;
при повреждении нескольких плит, зафиксированных на поверхности с помощью клея, требуется демонтировать покрытие, при этом повышается риск повреждения блоков;
укладка плит на бетон требует соблюдения множества технологических требований в отличие от монтажа блоков на песчаную подушку либо щебень;
сплошная кладка бордюров вместе с бетонным основанием позволяет создать сплошное покрытие, затрудняющее отток воды, для предотвращения застаивания жидкости требуется создание дренажной системы по периметру тротуара;
при усилении основания, использовании декоративных плит и бордюров потребуются дополнительные финансовые вложения и трудовые затраты.

Важные нюансы, можно ли избежать ошибок?

При расчете габаритов тротуара важно учитывать размеры плит для предотвращения большого объема работ по обрезке элементов и сокращения отходов. Схема монтажа блоков “шахматкой” наиболее экономична, при укладке по диагонали объем отходов увеличится

Для создания долговечного покрытия необходимо сделать стоки для воды и обеспечить уклон поверхности. Перепад должен составлять 5 мм на 1 м.

Работы по подготовке раствора выполняют на рабочем месте, состав смешивают небольшими порциями. Температурный режим рекомендован до 0°С. При минусовой температуре раствор бетона застывает, монтажные работы не проводятся.

Изделия, выполненные методом вибролитья, специалисты рекомендуют выкладывать на клеящую основу, цементный состав может повредить блоки, материалы не соответствуют по фактурам и цветовой гамме. Клей на вибролитые плиты наносится тонким слоем, обеспечивая надежное сцепление с поверхностью дороги.

Для укладки на бетонную поверхность должны использоваться плиты с морозостойкостью 200 циклов, прочностью на сжатие около 3 МПа, показателем истираемости при эксплуатации 0,7 г/см², параметрами водопоглощения около 5%.

Материалы должны быть с ровной геометрией в соответствии с линейкой размеров, отсутствием пористости на поверхностях, без внешних и внутренних трещин, с ровным тонированием.

Что такое брусчатка

Как было сказано выше, это дорожный материал, как и тротуарная плитка, но отличается от последней толщиною изделия. Именно этот размерный показатель делает брусчатку прочной, способной выдерживать серьезные нагрузки. Обычно этот стройматериал укладывают на песчаную подушку, плотно прижимая друг к другу.

Исторически так сложилось, что основное сырье для производства брусчатки – камень. Обычно это или гранит, или песчаник. Оба варианта достаточно дороги, поэтому на смену пришел искусственный камень в лице бетона. Сегодня производители предлагают полимербетон, который весит меньше чисто бетонной разновидности, но по эксплуатационным характеристикам ему не уступает. А по каким-то позициям даже лучше.

Технология производства бетонной брусчатки – вибрационное литье. Оно дает возможность получить материал любой формы и цвета, плюс конечным результатом является отменное качество лицевой поверхности. Надо добавить, что размеры изделия очень точные, а это упрощения технологии укладки, где нет надобности подгонять элементы настила друг к другу до максимальной точности, срезая или отбивая выступающие части.

Двор выложен клинкерной брусчаткойИсточник arsstones

Сегодня производители предлагают клинкерную брусчатку. По сути, это обычный кирпич определенной формы и размеров. То есть в процессе производства используется и технология прессовки сырья, и его обжиг, что делает этот материал более дорогим, чем бетонная разновидность.
