Вентиляция холодного чердака вальмовой крыши

Элементы чердачной вентиляции

Для устройства чердачной вентиляции применяются разные приспособления.

Характеристики и особенности основных элементов:

1. Вместо продухов и отдушин для вентиляции чердака можно использовать только слуховые окна. Однако ниже и выше окон воздушные массы все равно могут застаиваться. Для решения этой проблемы размеры окон должны быть в пределах 600х800 мм. Они устраиваются в противоположных фронтонах крыши или на противоположных скатах. Как правило, в скате окно располагается на равных расстояниях от конька и свеса, в центральной его части относительно боков. Два соседних окна располагают на расстоянии минимум 1 м. На окно устанавливается вентиляционная решетка.
2. Для вентилирования теплого и холодного чердака можно использовать продухи – специальные отверстия. В зависимости от места расположения они бывают коньковые и карнизные. Последняя разновидность оборудуется со стороны каждого карнизного свеса. Обычно это щель между подшивкой и стеной (щелевой продух). Точечные продухи имеют форму отверстий. При уменьшении уклона ската ширину продухов увеличивают, но не делают их шире 25 мм. Коньковые продухи бывают в виде щелей шириной до 50 мм или в форме флюгарок. Флюгарки могут находиться друг от друга на максимальном расстоянии в 8 м. Отдушины для верха крыши выполняются в форме кровельного выхода, щипцовой решетки или аэратора. Элементы продаются в комплексе с кровельным покрытием.

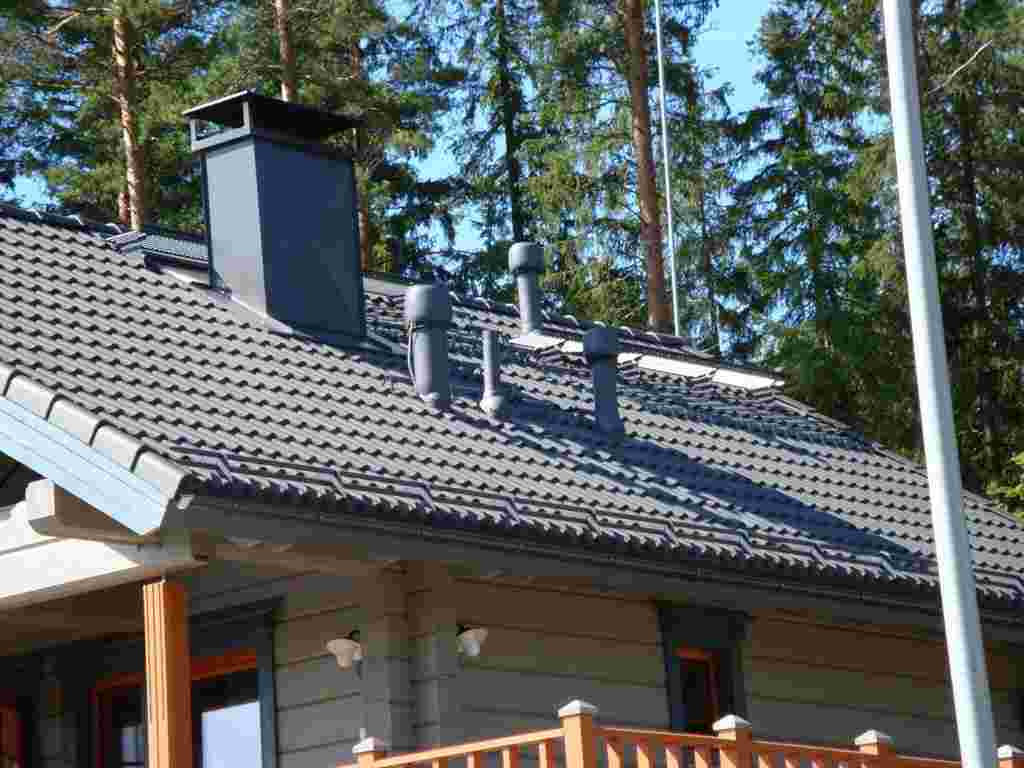

1. Крышный вентилятор для вытяжки или кровельный аэратор – это современная разновидность продухов. Внешне элемент напоминает трубу с насадкой в верхней части. Аэраторы нужны для вентиляции холодного чердака. Они эффективно выводят застоявшиеся воздушные массы и влагу. Элементы монтируют на скатных крышах. За создание тяги отвечает разница в давлении и температуре воздуха. Бывают точечные и непрерывные аэраторы. Точечная разновидность укомплектовывается вентиляторами и напоминает гриб. Непрерывные модели выполнены в виде пластины с отверстиями, идущей вдоль всего конька. Сверху элементы прикрывают кровельным покрытием, поэтому совершенно незаметны. Эффективность работы достигается за счет значительной площади отверстий. Аэраторы применяют на кровлях из битумной черепицы, керамики и металлокерамики, плоских крышах. Эти элементы используются в паре с карнизными продухами и подходят для кровель с уклоном в пределах 15- 45°C.

Также стоит учитывать, что кровельные аэраторы устанавливают на расстоянии не меньше 300 мм от выступающей стены или дымохода. От излома конька отверстия непрерывного устройства располагаются на расстоянии 25 см. Конструкции точечного типа монтируют от конька на расстоянии не более 500 мм.

Установка вентканала на крышу через ондулин

Вентиляционные трубы могут быть подобраны в сочетании с ондулиновыми кровельными листами. Они продаются с похожей цветовой гаммой. Их несложно монтировать. Трубу для вентиляции можно выбрать из ABS полимера.

Труба может быть полимерной — она долговечна

К примеру, ее длина составляет 860 мм, а высота над кровлей 470 мм. Установка вентканала производится следующим образом:

• ондулиновые листы крепятся вокруг места предполагаемого выхода трубы из отверстия кровли – исключением является лист, который будет располагаться выше трубы;
• на место установки вентканила необходимо закрепить лист-основание с крепежом для вентиляционной трубы;
• устанавливать вентканал нужно с учетом каждой волны ондулинового покрытия;
• ондулин, который монтируют над вентканалом, крепится с нахлестом на лист-основание приблизительно в 10 см;
• необходимо вставить вентканал вертикально в лист-основание, и закрепить пластиковыми шпильками.

Полезные рекомендации

При устройстве вентиляции подкровельного пространства своими руками надлежит учитывать ряд немаловажных моментов.

• Если вы намереваетесь получить более сильный эффект от движения потоков воздуха, то необходимо применить паро- и гидробарьеры, расположенные под обрешеткой. Они представляют собой специализированные сетки, которые без затруднений пропускают воздух, но препятствуют прохождению влаги и пара.
• Для обеспечения вентиляции под кровлей обыкновенной односкатной крыши хватит небольшого числа отдушин, размещенных в нижней и верхней частях в равном количестве. При необходимости можно дополнить вентсистему вентилятором для принудительной вытяжки.

Если вы ставите вентилятор в сооружении, которое находится в местности с влажностью выше нормы, то и вентилятор должен быть наделен более высокой мощностью электродвигателя. Вентиляторы необходимо монтировать параллельно с сооружением крыши. Врезка устройства в готовую кровлю сложнее и обойдется существенно дороже.

На крыше превосходно работает комбинация – полноценная вентиляция конька и вспомогательные элементы для усиления потока воздуха. Если, к примеру, зимой одно из них будет повреждено, то остальное останется в рабочем состоянии

Подкровельное пространство будет на сто процентов защищено от скопления конденсата.
Также необходимо обратить внимание на суммарную составляющую всех осадков, выпадающих за год. На территориях с обильными снегопадами необходимо воздуховоды поднять на более высокий уровень, в противном случае снежные заносы перекроют собой низко установленные аэраторы.

И последнее – стремление сэкономить при устройстве вентиляции кровли может плохо кончиться, являясь источником возникновения проблем как с покрытием кровли, так и с конструктивными элементами. Правильная организация эффективного воздухообмена является гарантией того, что крыша прослужит не один десяток лет без потребности в ремонте, обеспечивая основательную защиту всего строения и комфортабельные условия для проживания.

Устроить вентиляцию под кровлей своими руками для крыши любого вида не так уж трудно, а позитивных эффектов у подобной конструкции немалое количество.

Кровельная вентиляция в гибкой черепице показана в следующем видео.

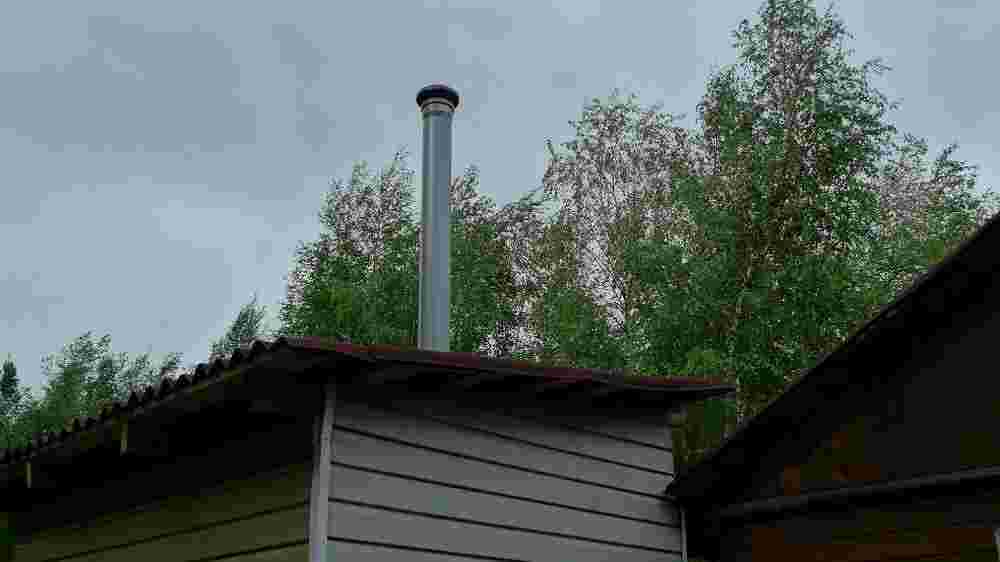

Технические характеристики вентиляционной трубы над крышей

Высота трубы зависит от градуса наклона ската

Высота вентканала, угол наклона, а также диаметр трубы зависят от типа кровли. Перед установкой воздуховода стоит выяснить:

• взаиморасположение расположение труб отопления, дымохода, водопровода;
• «кровельный пирог» – слои, их порядок размещения;
• какой внешний слой кровли;
• стропильная конструкция включает ли коньковую балку;
• размер ската.

Можете быть уверены, что все делаете правильно, если в разработанной проекте присутствуют такие данные:

• Диаметр сечения вентканала не меньше 140х140 мм.
• Высота вентиляционного воздуховода до конька 3 м.
• Если крыша плоская, то вентканал должен возвышаться над ней не менее, чем на 500 мм.
• Когда расстояние между коньком и воздуховодом более 2 м, то рекомендуемая высота вентканала ­это уровень конька, можно расположить трубу выше.
• При условии выхода вентканала из кровли на расстоянии больше чем 3 м от конька, его высота должна равняться верхней точке конька.
• Вертикальный воздуховод должен устанавливаться под углом 10°, при длинном скате.

Производители

На рынке существует множество производителей, которые предлагают своим потребителям вентиляционные системы для кровли. Перед покупкой следует изучить предложения каждой торговой марки и сделать выбор на основе своих предпочтений и условий эксплуатации.

WirPlast

Компания предлагает оборудование, предназначенное для разных целей. В ассортименте производителя есть устройства для установки вентиляции в помещениях, для канализации, кухонных вытяжек, а также присутствуют составные компоненты для солнечной батареи.

Вентиляционная система WirPlast для кровли обладает следующими преимуществами:

• легкость в установке из-за встроенного уровня, который не допускает погрешностей;
• полноценная герметичность на крыше;
• привлекательный дизайн изделий;
• широкий ассортимент, подходящий под все типы кровли;
• гарантия на продукцию составляет 10 лет.

ТехноНИКОЛЬ

«ТехноНИКОЛЬ» — это популярный производитель, который предлагает своей аудитории два типа вентиляций:

• для проветривания пространства под крышей;
• устройства для принудительной вентиляции на чердаках.

Продукция отличается преимуществами:

• привлекательный внешний вид вентиляционных систем;
• доступная ценовая категория;
• высокое качество;
• надежность и высокий уровень стойкости по отношению к ударным нагрузкам;
• легкий монтаж.

Kronoplast

Производитель пользуется спросом, так как он осуществляет выпуск практически всех элементов для обустройства кровельной вентиляции в частных домах. Продукция отличается полноценной непроницаемостью в каждом выходе кровли, что выступает в качестве гарантии полноценной вентиляции. В продаже присутствуют системы для любой кровли.

О пяти элементах качественной вентиляции кровли смотрите в следующем видео.

Вентиляция плоской крыши

Вентиляция плоской кровли также имеет свои особенности. К тому же они приемлемы и для многоквартирного дома. Для ее осуществления необходимо создать «пирог» из таких материалов:

• основа крыши (плоские металлические листы, имеющие фальцевое соединение и др.);
• пароизоляция;
• минеральная вата;
• бетонная стяжка;
• полиуретановая мастика;
• строительные материалы для внутренней отделки помещения.

Для вентиляции плоской крыши используются дефлекторы, которые устанавливают в теплоизоляционном слое. Такая методика воздухообмена чердака позволяет максимально защитить жилое или нежилое пространство от воздействия влаги. К тому же для плоской крыши могут быть использованы материалы насыпного или напыляемого типа. Они позволяют обеспечится наилучшей изоляцией от внешних факторов.

Для защиты вентиляционных отверстий фальцевой кровли от насекомых, а также птиц и грызунов, может понадобиться москитная сетка. Строители рекомендуют в таких домах делать только принудительную вентиляцию. Естественный тип подходит только для фальцевой кровли площадью не более 12 квадратных метров.

Последствия от некачественной установки

Не стоит игнорировать правила, которые предъявляются к кровельной вентиляции. При пренебрежении правилами обустройства можно столкнуться с нежелательными процессами, которые способны разрушить все здание.

Из жилых помещений под крышу поступает теплый воздух. На улице на кровлю воздействуют холодные воздушные массы. Из-за разницы в температуре под кровлей начинает скапливаться конденсат, который удаляется только при помощи проветривания. Если вентиляционный выход не предусмотрен, конденсат будет накапливаться на чердаке, разрушая крышу.

Бетонные крыши не так сильно восприимчивы к воздействию конденсата, однако на их поверхности может появиться вредный грибок, который негативно воздействует на человеческий организм.

Неграмотный вывод на крышу воздуха может негативно повлиять и на мягкую кровлю. В большинстве случаев мягкие кровельные материалы располагаются на основании из бетона или сплошной обрешетке. Наличие лишней влаги, которая проникает изнутри, приведет к тому, что материал начнет расслаиваться. В дальнейшем крыша будет протекать.

Железные крыши могут подвергнуться коррозии, что приведет к ослаблению защитных характеристик кровли. Осыпание жесткого материала с кровли может травмировать людей, которые находятся внизу.

Какие материалы используются для утепления кровли?

Для обустройства теплой крыши важно, чтобы изоляционный материал соответствовал всем нормам и стандартам, приемлемым именно для кровельных работ. Чаще всего, для этих целей используются:

• минерально-волокнистая вата в матах или рулонах;
• пенополиуретановые плиты;
• пенополистирольные плиты.

Для крыш подойдут любые материалы, в инструкции которых есть отметка о свойствах теплопроводности. Выражается она чаще всего в значениях Вт/(м-К)

Для утепленных кровель важно чтобы теплоизоляционный материал укладывался по всем нормам и стандартам строительных работ. Это и обеспечит качество изоляции от влияния погодных факторов

Строители рекомендуют отдавать предпочтение для кровли утеплителю с показателем теплопроводности в 0,35 или 0,40 Вт/(м-К). К тому же, толщина утеплённой прослойки может быть разной. Выбор необходимого размера определяется по применению определенных типов кровель, а также конструкции ее деревянного каркаса.

Как вентиляцию вывести на крышу: важно обеспечить тягу

Правильное расположение вентканалов

Постоянная тяга – это неотъемлемое условие нормальной работы вентиляции. Чтобы ее создать таким образом, как предписывают действующие нормативные акты, необходимо при проектировании системы учесть:

• тип здания;
• из какого материала сделана крыша и стены;
• материал утеплителя и необходимость его в зависимости от местности;
• место выхода вентканала на крыше.

Вентиляционные трубы необходимо покупать с учетом двух основных требований: они должны быть влагоустойчивыми и не поддаваться коррозии. Поэтому больше всего подходят трубы из полимерных материалов:

• тонкие стенки способствуют высокой проникающей способности вентшахт;
• гладкая внутренняя поверхность снижает сопротивление при циркуляции воздуха, а пропускная способность увеличивается;
• минимальное количество шероховатостей и стыков улучшает работу системы вентиляции в целом;
• трубы легковесные, значит устанавливать их не сложно.

Как установить?

Каждый тип аэраторов имеет определенный порядок установки.

Точечные устройства монтируют на крышах плоского типа и кровлях, имеющих угол наклона менее 12 градусов. Также они могут использоваться в качестве дополнения к коньковым аэраторам.

Рассмотрим подробнее технологию монтажа точечных аэраторов:

Определяем местоположение аэраторов. Прикладываем аэратор основанием к месту монтажа и по контуру обводим карандашом. По нанесенной метке посредством электрического лобзика проделываем отверстия.

• Устанавливаем над готовым отверстием юбку (основание) аэратора и фиксируем ее при помощи саморезов либо гвоздей. Для более прочной фиксации можно дополнительно использовать клей. В этом случае на внутренний сегмент юбки наносим битумную мастику, приклеиваем к основе и закрепляем гвоздями.
• Верх юбки промазываем битумным клеем.
• Юбку перекрываем мягкой черепицей, подрезая гонты в местах соприкосновения.
• Сверху на юбку надеваем сетку аэратора, привинчиваем ее посредством саморезов. Затем устанавливаем колпак (крышку), защелкиваем его и также привинчиваем саморезами.

Монтаж конькового аэратора достаточно прост, его устанавливают по всей длине конька скатной и ее разновидности – вальмовой крыши, уклон которых составляет от 12 до 45 градусов. Установить проветриваемый конек мягкой кровли можно двумя методами.

Технология установки:

В цельном основании посредством циркулярной пилы прорезаем вентиляционный паз. Он может быть единственным (на наивысшей точке конька) либо состоять из двух частей (по бокам от конька). Совокупная толщина вентиляционного зазора должна равняться 3-8 см (в зависимости от инструкций изготовителя применяемого аэратора). Вентиляционный паз должен заканчиваться за 30 см до края конька по обеим сторонам, то есть покрытие остается сплошным.

• Участки, где вентиляционный зазор не был прорезан, покрываем коньковой черепицу.
• Производим установку аэратора. Каждую его секцию фиксируем посредством специальных кровельных гвоздей либо шурупов, ввинчиваемых через имеющиеся заводские отверстия.
• Поверх профиля аэратора укладываем коньковую черепицу. Ее лепестки укладываем внахлест, по стандартной технологии монтажа вдоль ребер. Единственным отличием являются элементы крепления. В этом случае черепицу прибиваем к аэратору специальными кровельными гвоздями.

Второй метод предусматривает фиксацию в наивысшей точке скатов кровли брусков из древесины. Получается своего рода обрешетка для планки конька. Сверху к брускам прибиваем фанерные полосы, образовывая треугольник. Вентзазоры формируем между брусков, а всю конструкцию, как и в предшествующем случае, накрываем гонтами.

У домов с шатровой или вальмовой архитектурой кровель отсутствуют фронтоны. Но это не проблема для устройства вентиляции. Она базируется на тех же принципах, что и у двускатных крыш, но вместе с тем не надо забывать о том, что необходимо сооружать входные зазоры, обеспечивающие проход воздуха по всему периметру кровли. Какое количество скатов шатровая крыша не имела бы, каждый из них должен проветриваться.

Большое желание забыть об устройстве вентиляции пространства под кровлей дает полувальмовая кровля, поскольку ее наклонные торцовые элементы обладают сравнительно небольшими габаритами. Вентиляционную систему здесь можно соорудить по принципу вентиляции на основных скатах кровли.

Во всех описанных случаях, если подшивка кровли делается из древесины, то она не должна быть монолитной, поскольку сквозь ее зазоры должен проходить воздух в пространство под кровлей. Но параллельно с вышеуказанными правилами монтажа требуется еще и сделать правильный расчет, чтобы под кровлей формировалась нормальная тяга. В противном случае все это функционировать не будет.

Вне зависимости от способа устройства вентиляция должна гарантировать:

• прохождение паров воздуха;
• защиту пространства под кровлей от атмосферных осадков и тающего снега;
• через конструкцию конька не должна проходить влага;
• обеспечение испарения излишней жидкости из помещения.

Плюсы и минусы

Основное предназначение вентиляционной системы – это обеспечение прохождения атмосферного воздуха, способствующего экстракции наружу нагретого из-под покрытия кровли. Выводимый воздух обеспечивает вентилирование чердака.

Аэраторы выпускаются различного диаметра и высоты. Подбирается их размер и количество в зависимости от площади крыши из гибкой черепицы.

Наличие под крышей проветриваемого пространства имеет следующие плюсы:

• стабильно прохладное и сухое состояние чердака;
• внешний воздух из чердачного помещения способен уходить естественно;
• несущие компоненты крыши, покрытия и слой теплоизоляции не подвержены воздействию высокой влажности;
• отсутствие условий для формирования плесени и гнили, предупреждение повреждения отделочных материалов кровли;
• снижение затрат на электрическую энергию.

Повышенная влажность этих слоев кровли провоцирует ряд отрицательных последствий, таких как:

• Вздутие покрытия кровли, возникающее в результате ее нагрева летом из-за расслоения битумно-полимерных материалов под влиянием высокой температуры.
• Повышение теплопроводности вызывает накопившаяся под гидроизоляционным материалом влага, ухудшающая теплотехнические свойства. Теоретически доказано, что при росте величины увлажнения на 1-2% происходит увеличение теплопроводящих свойств материала на 30-40%. Это приводит к повышению расходов на обогрев объекта. Наряду с потерями тепла, перенасыщение влагой слоев кровли способно привести к формированию плесени.

Монтаж вентканала на металлочерепичную крышу

На кровле частного дома с помощью маркера сделать разметку. В комплекте узла прохода вентиляции имеется шаблон, который можно использовать при разметке.

Конструкция проходного узла при выводе вентиляции на крышу

Необходимо сделать отверстие в кровельном покрытии, строго по маркированному контуру. Для этого можно применить любой инструмент – электроножницы по металлу, в случае с металлочерепицей – зубило, лобзик. Отверстие проделывается сквозь весь «кровельный пирог».

Кровля в месте монтажа очищается от металлических опилок, пыли. Далее еще один важный –этап обезжиривание. Выполняются отверстия для саморезов – диаметр должен совпадать с размерами крепежных элементов.

На изнаночную сторону резинки уплотнителя наносится силикон, затем ее монтируют к краям выхода воздуховода из кровли. Обычно лишнее количество герметика выходит из уплотнительной резинки при правильной фиксации.

Особенности УП для дымохода

Для домов, в которых присутствует печное отопление или камины, потребуется сооружение УП под конструкцию труб и дымохода. Подобные конструкции обладают своими особенностями: при обустройстве дымоходной трубы потребуется создание вспомогательных стропил на мансарде, чтобы на дымоходном канале не скапливались снежные массы.

Вспомогательное закрепление стропил и профнастила потребуется в том случае, если кровельная проходка размещается через конек. Подобное расположение усложняет обустройство мансардной крыши на чердаке.

Особенности УП для дымоходов:

Организация УП для дымоходов потребует соблюдения пожарной безопасности

Особое внимание следует уделить деревянным конструкциям.
В работе нужно использоваться невозгораемые изделия. Это позволит исключить нагревание и воспламенение крыши

Также необходимо соблюдать требования СНиП, в которых указывается размер зазоров между трубами и деревянными деталями в УП.
Популярная конструкция УП, которая защищает дымоходную трубу от нагревания, выглядит, как короб вокруг трубы. Короб необходимо заполнить материалами негорючего типа.
Над дымоходом нужно обустроить специальный зонт, который исключит попадание воды внутрь и минимизирует задувание ветров в мансардную кровлю.
Так как показатели герметичности в стыках на фальцевой кровле могут нарушаться, установка УП в ендове не рекомендуется.

Монтаж УП: что учесть?

Чтобы обустроить УП в частном доме своими руками, необходимо ознакомиться с рекомендациями специалистов и соблюдать все правила. Грамотно обустроенный УП позволяет исключить распространенные ошибки, которые оказывают влияние на работу вентиляции.

Конструкцию кровли, в которой присутствует встроенный УП, позволяющий выходить каналам вентиляции, называют кровельной проходкой. Узел прохода закрепляется на крыше расчалками, которые фиксируются при помощи хомутов и кронштейнов. Патрубок УП необходимо соединить с фланцем, используя его в качестве опоры, зафиксированной на бетонном стакане. Фиксация стакана производится с помощью анкеров. Обычно на УП обустраивается «юбка», которая оберегает стыки от проникновения жидкости.

Если выход вентиляционного канала обустраивается в мягкой кровле, следует соблюдать некоторые особенности:

• УП изготавливается из стальной оцинковки и минваты, которая выступает в качестве теплоизоляционного материала.
• Внутри потребуется установка дефлекторов или зонтиков, которые будут обеспечивать защиту от попадания воды.
• Если в УП присутствует вентилятор, его внутренняя часть должна изготавливаться из стали перфорированного типа.
• Электропитание должно укладываться в кожухи из пластика. Устройство вентиляции через кровлю будет осуществлять шумопоглощение.
• Для конструкций из железобетона в месте УП потребуется монтаж бетонных плит, в которых будут подготовлены отверстия под вентиляцию. Если габариты отверстий не способны соответствовать заявленным требованиям безопасности плит перекрытия, кровельная проходка с вентканалами должна организовываться в монолитном бетоне.
• Если установка УП производится на металлической кровле, потребуется наличие металлических стаканов. Проходка для кровли, с помощью которой осуществляется вывод традиционных вентканалов, должна обладать прямоугольным УП. Для сооружений с большой площадью, а также для крыш из профнастила, местоположение выхода вентиляции должно рассчитываться на стадии создания крыши.

Он должен монтироваться в стакан.

Расчеты производятся на основании следующих данных:

• угол ската фальцевой кровли;
• расстояние, которое присутствует между местом монтажа и коньком;
• толщина крыши и профнастила;
• материал, из которого изготавливается кровля;
• габариты помещений, располагаемых под крышей;
• узлы вентиляции.

При обустройстве следует помнить о том, что узлы прохода, оснащенные управляемым клапаном, должны обладать механизмом, отвечающим за открытие и закрытие элемента. Подобные устройства функционируют так же, как и качественные аэраторы и обладают ручным управлением.

Переключатель может располагаться в двух режимах: «открыто», «закрыто».

Устройство такого УП состоит из нескольких деталей:

• портяного полотна;
• регулировочного троса;
• противовесов;
• контролирующего сектора.

Возможные вентиляционные элементы

Элементы вентиляции кровли подбираются в зависимости от типа и формы крыши, а также материалов, которые в этом применяются. Под кровельным покрытием необходимый воздухообмен достигается несколькими способами. Качественное проветривание обеспечивают:

• устройство конька между двух скатов;
• карнизы;
• вытяжные вентиляторы;
• специальные вентиляционные окна;
• зазоры, задуманные при проектировке крыши;
• слуховые окна.

Установка того или иного элемента, а также его эксплуатация зависят от особенностей постройки, расположения на кровле вентиляционных труб и других предметов и оборудования. На крышах для качественного проветривания могут использоваться один, два или несколько вентиляционных контуров.

Кровельные материалы, которые применяются для всех этапов строительства, должны быть заранее рассчитанными по имеющимся чертежам. Недостаток любого материала или их экономия может негативно отразиться на теплопроводности и влагостойкости конструкции.

Слуховые окна — элемент, облегчающий проветривание

Материалы и инструменты для монтажа

Однако по желанию можно использовать и трубы из оцинковки, алюминия, нержавейки, полиэфира. По форме лучше выбрать диаметр сечения круглый, хотя некоторые предпочитают прямоугольный вид воздуховода. Набор инструментов, которые понадобятся при монтаже наружной части вентиляционного канала. Если же говорить в общем, то под рукой должны быть:

• резиновые прокладки;
• силикон;
• узел прохода с клапаном или без;
• отвертка;
• саморезы кровельные;
• фломастер;
• изоляция для труб;
• электроножницы по металлу;
• дрель;
• лобзик

Указанный «арсенал», к примеру, точно удовлетворит потребности при обустройстве кровли из металлочерепицы.
