Все о солнечных батареях

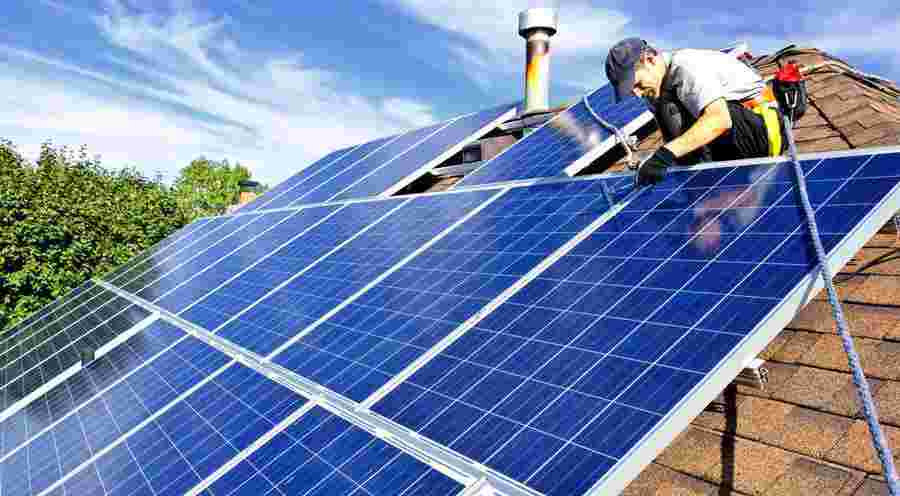

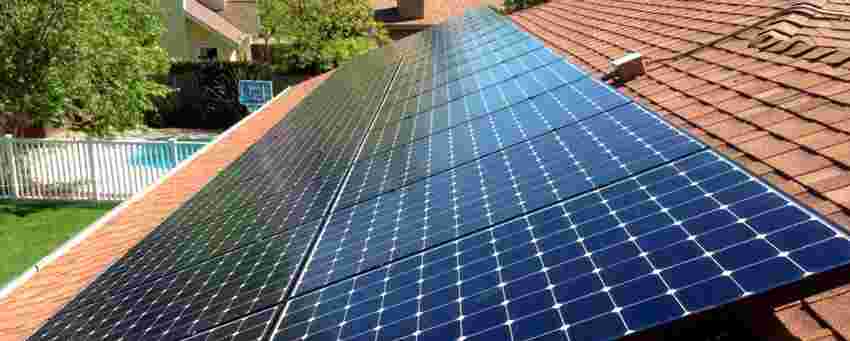

Установка

Монтировать панели допускается практически как угодно – вертикально, горизонтально, под наклоном. Однако следует учитывать, что максимальную отдачу модули дают при падении солнечных лучей на рабочую поверхность перпендикулярно. При этом нужно обеспечить и максимальное время облучения.

Отсюда – некоторые рекомендации по установке:

• Ориентировать фотоприемники на юг.
• Располагать панели под углом, равным широте местности.
• Изменять (по возможности) угол наклона на 20% — увеличивать зимой и уменьшать летом.

Следует также позаботиться, чтобы в течение всего светового дня модули не подвергались затенению деревьями на участке или другими зданиями. В этом случае удастся обеспечить максимальную мощность генерации. Особенно критично это для монокристаллических батарей, отдача которых существенно снижается в рассеянном свете.

Принцип работы солнечной батареи

Система работает посредством фотоэлектрических преобразователей, которые соединяются в определенной последовательности. Каждый фотопреобразователь состоит из двух кремниевых пластин, которые отличаются типом проводности. Одна покрыта фосфором, в результате чего здесь происходит образование избытка отрицательно заряженных электронов. Другая пластина покрыта бором, что приводит к образованию, отсутствующих в слое отрицательных зарядов, частиц, так называемых «дырок».

Принцип работы неисчерпаемого источника альтернативной энергии заключается в следующем: солнечный свет попадает на отрицательно заряженную панель, что приводит к активному образованию дополнительных «дырок» и электронов. На панели, покрытой фосфором, присутствует электрическое поле, благодаря которому появляется разность потенциалов. Положительно заряженные частицы устремляются в верхний слой, а отрицательно заряженные направляются в нижний. Создается постоянное напряжение. Получается, что один преобразователь работает как батарейка. В цепи возникает постоянный ток, когда к нему присоединяется нагрузка. Каждая батарея покрыта тонкими медными жилками, отводящими ток и направляющими его по назначению.

Сила тока зависит от определенных параметров:

• размера фотопреобразователя;
• уровня инсоляции;
• типа фотоэлемента;
• общего сопротивления приборов, которые подключены к солнечной панели.

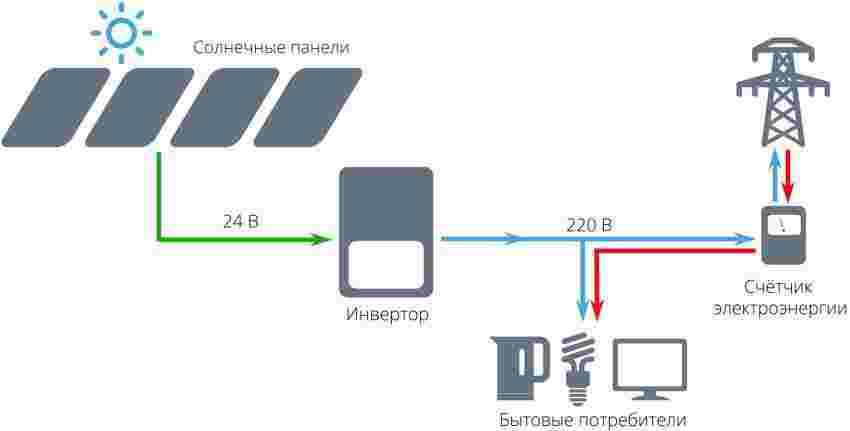

Схема подключения и работы солнечной станции

Как работает солнечная батарея

Все живое на земле возникло, благодаря энергии солнца. Ежесекундно на поверхность планеты поступает огромное количество энергии в виде солнечного излучения. В то время, как мы сжигаем тысячи тонн угля и нефтепродуктов для обогрева жилища, страны, расположеные ближе к экватору изнывают от жары. Пустить энергию солнца на нужды человека – вот достойная для пытливых умов задача. В этой статье мы рассмотрим конструкцию прямого преобразователя солнечного света в электрическую энергию – солнечного элемента.

Тонкая пластина состоит из двух слоев кремния с различными физическими свойствами. Внутренний слой представляет собой чистый монокристаллический кремний, обладающий дырочной проводимостью. Снаружи он покрыт очень тонким слоем «загрязненного» кремния, например с примесью фосфора. На тыльную сторону пластины нанесен сплошной металлический контакт. У границы n-и p- слоёв в результате перетечки зарядов образуются обеднённые зоны с нескомпенсированным объёмным положительным зарядом в n-слое и объёмным отрицательным зарядом в p-слое. Эти зоны в совокупности и образуют p-n-переход.

Возникший на переходе потенциальный барьер препятствует прохождению основных носителей заряда, т.е. электронов со стороны p-слоя, но беспрепятственно пропускают неосновные носители в противоположных направлениях. Это свойство p-n-переходов и определяет возможность получения фото-ЭДС при облучении ФЭП солнечным светом. Когда СЭ освещается, поглощенные фотоны генерируют неравновесные электронно-дырочные пары. Электроны, генерируемые в p-слое вблизи p-n-перехода, подходят к p-n-переходу и существующим в нем электрическим полем выносятся в n-область.

Аналогично и избыточные дырки, созданные в n-слое, частично переносятся в p-слой. В результате n-слой приобретает дополнительный отрицательный заряд, а p-слой – положительный. Снижается первоначальная контактная разность потенциалов между p- и n-слоями полупроводника, и во внешней цепи появляется напряжение. Отрицательному полюсу источника тока соответствует n-слой, а p-слой – положительному.

Большинство современных солнечных элементов обладают одним p-n-переходом. В таком элементе свободные носители заряда создаются только теми фотонами, энергия которых больше или равна ширине запрещенной зоны. Другими словами, фотоэлектрический отклик однопереходного элемента ограничен частью солнечного спектра, энергия которого выше ширины запрещенной зоны, а фотоны меньшей энергии не используются. Преодолеть это ограничение позвляют многослойные структуры из двух и более СЭ с различной шириной запрещенной зоны. Такие элементы называются многопереходными, каскадными или тандемными. Поскольку они работают со значительно большей частью солнечного спектра, эффективность фотоэлектрического преобразования у них выше. В типичном многопереходном солнечном элементе одиночные фотоэлементы расположены друг за другом таким образом, что солнечный свет сначала попадает на элемент с наибольшей шириной запрещенной зоны, при этом поглощаются фотоны с наибольшей энергией.

Батареи работают не от солнечных лучей, а от солнечного света в принципе. Электромагнитное излучение достигает земли в любое время года. Просто в пасмурную погоду энергии вырабатывается меньше. Например, мы устанавливали автономные фонари на солнечных батареях. Конечно, бывают небольшие промежутки, когда батареи не успевают полностью заряжаться. Но в целом за зиму это не так уж и часто происходит.

Интересно, что даже если на солнечную панель попадает снег, она все равно продолжает преобразовывать солнечную энергию. А за счет того, что фотоэлементы нагреваются, снег сам оттаивает. Принцип такой же, как подогрев стекла у машины.

Идеальная зимняя погода для солнечной батареи морозный безоблачный день. Иногда в такие дни даже рекорды по генерации можно устраивать.

Зимой эффективность солнечной батареи падает. В Москве и Подмосковье в среднем в месяц она вырабатывает в 8 раз меньше электроэнергии. Скажем, если летом для работы холодильника, компьютера и верхнего освещения дома нужен 1 кВт энергии, то зимой для надежности лучше запастись 2 кВт.

При этом на Дальнем Востоке продолжительность солнечного сияния больше, эффективность снижается всего в полтора-два раза. Ну и, конечно, чем южнее, тем меньше разница между зимним и летним периодом.

Так же важен угол наклона модулей. Можно выставить универсальный угол, на целый год. А можно каждый раз менять, в зависимости от сезона. Делают это не владельцы дома, а специалисты, которые выезжают на место.

Виды

Монокристаллические

Такие батареи визуально выглядят как панели с сегментами глубокого черного цвета. Получили название за счет конструкции на основе монокристаллов кремния.

Самый существенный недостаток — строгая ориентировка оптических осей кристаллов, что требует точного позиционирования панелей для получения максимальной отдачи. По этой же причине монокристаллы не терпят затенения – генерация энергии значительно снижается.

В настоящий момент обладают самым высоким КПД преобразования – около 22%. При этом стоимость тоже наиболее высокая – порядка 0.9-1.1 доллара за 1 Вт генерируемой мощности.

Поликристаллические модули

Название такие батареи получили за счет размещения на подложке множества кремниевых кристаллов с хаотически ориентированными оптическими осями. Визуально такие модули отличаются синим цветом с «морозным» рисунком.

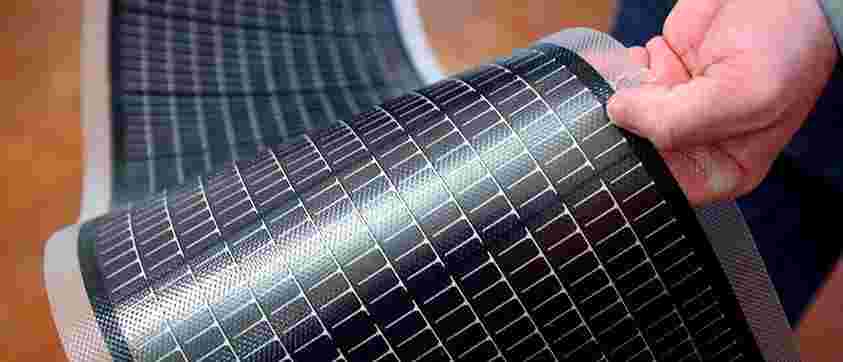

Аморфные

Технология изготовления рабочего тела сходна с поликристаллическими, но в качестве основы выступает аморфный кремний (aSi). При КПД в пределах 8-11% отличаются высокой эффективностью работы в рассеянном свете, могут захватывать и инфракрасный диапазон. В результате обладают лучшей стоимостью – порядка 0.5-0.7 доллара за 1 Вт.

Кроме того, имеют солидное преимущество – гибкую основу. Это означает, что для монтажа не требуется жестких конструкций, материал легко клеится на поверхности любой формы.

Остальные

Модули, предлагаемые производителями, могут быть изготовлены и по другим технологиям:

• Микроморфные, отличаются высокой отдачей при рассеянном и инфракрасном излучении.
• Гибридные, использует несколько полупроводниковых материалов и обеспечивают высокий КПД преобразования (до 44%).
• Полимерные, гибкие с подложкой из полимерных материалов, абсолютные лидеры по стоимости.

Такие предложения следует тщательно изучать, некоторые из них могут оказаться намного выгоднее, чем лидирующие на рынке панели, выполненные по стандартным технологиям.

Вообще, монокристаллические панели можно рекомендовать для установки только жителям южных регионов. Остальным следует выбирать поликристаллы или панели по другим технологиям.

Следует обращать внимание не только на технологию панелей, но и на качество. В маркировке оно отображается как Grade от A (самое высокое) до D

Кроме того, рекомендуется проверить и репутацию производителя, особенно, если он выпускает не собственную, а OEM-продукцию. Сделать это можно на сайтах лабораторий качества – Калифорнийской или Европейской TUV.

Как добиться максимальной эффективности

При покупке солнечных батарей для дома очень важно подобрать конструкцию, которая сможет обеспечить жилище электроэнергией достаточной мощности. Считается, что эффективность солнечных батарей в пасмурную погоду составляет приблизительно 40 Вт на 1 квадратный метр за час

В действительности, в облачную погоду мощность света на уровне земли составляет приблизительно 200 Вт на квадратный метр, но 40 % солнечного света – это инфракрасное излучение, к которому солнечные батареи не восприимчивы. Также стоит учитывать, что КПД батареи редко превышает 25 %.

Иногда энергия от интенсивного солнечного света может достигать 500 Вт на квадратный метр, но при расчетах стоит учитывать минимальные показатели, что позволит сделать систему автономного электроснабжения бесперебойной.

Каждый день солнце светит в среднем по 9 часов, если брать среднегодовой показатель. За один день квадратный метр поверхности преобразователя способен выработать 1 киловатт электроэнергии. Если за сутки жильцами дома израсходуется приблизительно 20 киловатт электроэнергии, то минимальная площадь солнечных панелей должна составлять приблизительно 40 квадратных метров.

Однако, такой показатель потребления электроэнергии на практике встречается редко. Как правило, жильцы израсходуют до 10 кВТ в сутки.

Если говорить о том, работают ли солнечные батареи зимой, то стоит помнить, что в данную пору года сильно снижается длительность светового дня, но, если обеспечить систему мощными аккумуляторами, то получаемой за день энергии должно быть достаточно с учетом наличия резервного аккумулятора.

При подборе солнечной батареи очень важно обращать внимание на емкость аккумуляторов. Если нужны солнечные батареи работающие ночью, то емкость резервного аккумулятора играет ключевую роль. Также устройство должно отличаться стойкостью к частой перезарядке

Также устройство должно отличаться стойкостью к частой перезарядке.

Несмотря на тот факт, что стоимость установки солнечных батарей может превысить 1 миллион рублей, затраты окупятся уже в течении нескольких лет, поскольку энергия солнца абсолютно бесплатна.

Схема подключения

Солнечные батареи можно разместить на крыше дома, неважно, скатной или плоской, а также на балконе, фасаде или даже во дворе. Но также необходимо будет выделить место на чердаке или в подвале для всей остальной системы

Необходимо соблюдать основные рекомендации специалистов при установке солнечной батареи.

• Внимательно рассмотрите все элементы солнечной системы перед покупкой на отсутствие повреждений и дефектов. Во время перевозки сохраняйте заводскую упаковку комплекта, чтобы не допустить нарушения целостности экрана.
• Основные элементы контроля и регулировки солнечных батарей занимают минимум места. Как правило, необходимый минимум включает в себя инвертор, контроллер и АКБ. А также если позволяет климат региона и технические особенности участка, то устройства управления и контроля можно установить на улице. Но лучше для всей системы мини-электростанции выбрать отапливаемое сухое помещение, потому что при снижении окружающей температуры воздуха до -5?C емкость батареи уменьшается вдвое.

• Солнечные модули, контроллеры и инверторы выпускаются под напряжением 12, 24 и 48 вольт. Большое напряжение позволяет использовать провода с меньшим сечением. Но чем меньше напряжение, к примеру, при 12 В проще заменить вышедшие из строя аккумуляторы. При работе с 24 вольтами понадобится заменять аккумуляторы попарно. А при замене аккумулятора 48 вольт понадобится 4 батареи на одной ветке, что, в свою очередь, опасно и может привести к поражению электрическим током.
• Для системы солнечной батареи необходимо использовать специальные аккумуляторы с меткой Solar. В идеале все аккумуляторы должны быть от одного производителя и из одной партии.
• Количество фотоэлементов в одном модуле должно быть от 36 до 72 штук – это оптимальное количество для получения заявленного тока. Не стоит устанавливать сдвоенные модули с количеством фотоэлементов от 72 до 144. Во-первых, их проблематично транспортировать. А во-вторых, они первыми выходят из строя при сильных морозах.

• Большие модули должны иметь усиленный корпус и дополнительную защиту в виде стекла. Поскольку модули устанавливаются на крыше, на них оказываются большие нагрузки в виде осадков и ветра.
• Собирать комплект солнечной батарее необходимо на открытой площадке или в просторном помещении.
• Для установки солнечной батареи на участке необходимо выбрать хорошо освещенное открытое место, на котором не появляется тень от рядом стоящих зданий или деревьев. Отлично для этого подойдет крыша дома или любой другой постройки.
• Угол наклона солнечных модулей играет большую роль при получении энергии. Поток энергии пропорционален положению солнца. Поэтому стоит заранее предусмотреть возможность изменения угла наклона для крепления при смене сезона, когда положение солнца и направление лучей меняется.

Экономные солнечные генераторы: принцип работы

Для труднодоступных районов с перебойным обеспечением электроэнергией солнечные генераторы становятся спасением комфортного проживания. С помощью него можно решить проблемы энергоресурсов и обеспечить автономное энергообеспечение. В основном бытовые генераторы рассчитаны на 220 В. Устройства оснащены дисплеем, который отображает сообщение о работе батарей. Устанавливаются приборы на участках с большим поступлением солнечных лучей: крыша дома, стены здания, открытая местность.

Такой прибор сможет обеспечить работу бытового оборудования: холодильника, стиральной машины, зарядки компьютерных систем, работы отопительных приборов, электроинструментов и циркулярных насосов. Бесперебойная работа гарантирована на 10 – 12 часов.

Достоинства системы заключаются:

• В автономности;
• Не зависимости от центрального снабжения;
• Мобильности;
• Бесшумной работе;
• Экологической безопасности;
• Длительном сроке эксплуатации;
• Компактности;
• Возможности работать на непроветриваемых участках.

Единственным минусом является стоимость устройства, которая в последствии окупает затраты на электроэнергию.

Мощность и количество

Определить, какое количество солнечных панелей необходимо, следует по средней и максимальной мощности потребления. Среднюю легко найти в счетах за электроэнергию – месячное потребление делится на количество дней в месяце. Максимальное находится суммированием мощностей всех имеющихся в доме электроприборов.

Кроме мощности потребителей необходимо учесть:

• Время работы солнечных батарей. Как правило, принимается равным 6 часам, соответственно, мощность генерации нужно кратно увеличить.
• Потери на преобразование при зарядке аккумуляторов и получении переменного напряжения на инверторе. С их учетом необходим запас по мощности не менее 30%.
• Пиковые токи. Например, при средней мощности стиральной машины 500 Вт при работе нагревателя может потребляться до 2 кВт. При пуске насосов или других двигателей, пусковые токи могут превосходить номинальные значения в 5-6 раз. Конечно, львиную долю примут на себя аккумуляторы, но запас модулей по току в 20-30% не помешает.
• Географию и погодные условия местности – коэффициент инсоляции. Найти его для зимнего и летнего времени можно в справочниках.

После расчета необходимой мощности генерации рассчитывается мощность, отдаваемая одной батареей:

P = Kc * Wn * Ki

Где:

• Кс – стандартный сезонный коэффициент, 0.5 для лета и 0.7 для зимы.
• Wn – мощность панели, заявленная производителем.
• Ki – коэффициент инсоляции, также берется для лета и зимы.

Рассчитанную необходимую мощность генерации делят на оба (летнее и зимнее) значения. Наибольшее из двух чисел будет минимальным количеством панелей, которые потребуются для электроснабжения дома.

Мнение эксперта
Торсунов Павел Максимович

Окончательно принимают ближайшее число кратное 2 для системы с выходным напряжением 24 В, 4 – для 36 В, 4 – для 48 В.

Устройство гелиобатареи

С каждым годом оборудование для преобразования солнечной энергии в электрическую становится всё доступнее и дешевле. Сегодня существуют не только стационарные панели для обеспечения электроэнергией домов и хозяйственных построек, но и портативные. Они используются туристами для зарядки телефонов, фонариков и других устройств. Солнечные панели устанавливают на электрические автомобили. Также они используются на космических спутниках. Из таких батарей даже начали строить полномасштабные электростанции.

Это интересно: как изготовить солнечный коллектор для дома своими руками.

Строение солнечной батареи подразумевает блок, состоящий из какого-либо количества модулей — полупроводниковых фотоэлементов, соединённых между собой последовательно. Чтобы выяснить принцип работы солнечных панелей, нужно понять действие конечного элемента всего устройства.

Фотоэлемент состоит из двух слоёв кремния, каждый из которых имеет различные физические свойства. Во время попадания солнечных лучей на фотоэлемент между двумя слоями появляется вентильная фото-ЭДС. Из-за этого появляется разность потенциалов и возникает электрический ток. Различаются солнечные батареи по принципу производства на:

• поликристаллические;
• монокристаллические.

У монокристаллических моделей КПД больше, но и стоимость их производства выше по сравнению с поликристаллическими устройствами. Оба вида отличаются между собой по внешним признакам. Монокристаллы имеют однородную структуру. Они представляют собой квадраты, имеющие срезанные углы. У поликристаллов правильная квадратная форма.

Солнечные батареи – удовольствие не из дешевых, однако в будущем они помогут сэкономить вам деньги

Поликристаллические фотоэлементы производят методом плавного остывания расплавленного кремния. Это довольно простая технология, поэтому себестоимость такого материала относительно низкая. Но КПД поликристаллов составляет не больше 15%. Кремниевые пластины, произведённые по такой технологии, получаются неоднородной структуры и с примесями.

Область применения

Сегодня отсутствуют ограничения на использование солнечных батарей. Это обусловлено их преимуществами, в частности, выработкой достаточного количества электроэнергии для энергообеспечения всего объекта или решения локальных проблем (применения в качестве элемента питания и пр.). Освещение – это пока основное направление применения таких модулей. Реже их используют для обогрева, причем в большинстве случаев солнечные батареи обсуживают малогабаритные объекты. Их применяют:

в частных и многоквартирных домах;

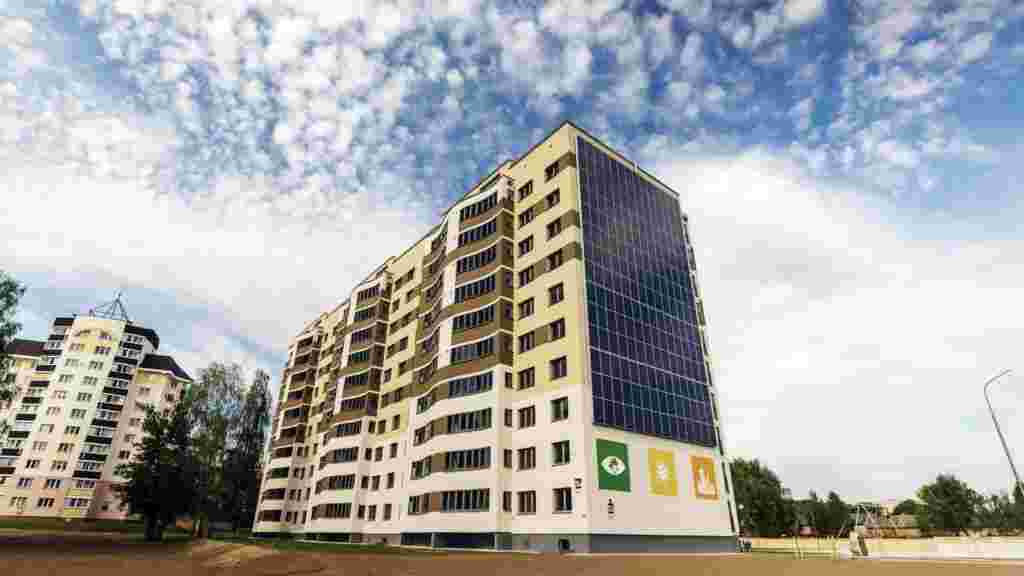

Применение солнечных батарей в многоквартирных домах

коммерческих зданиях;

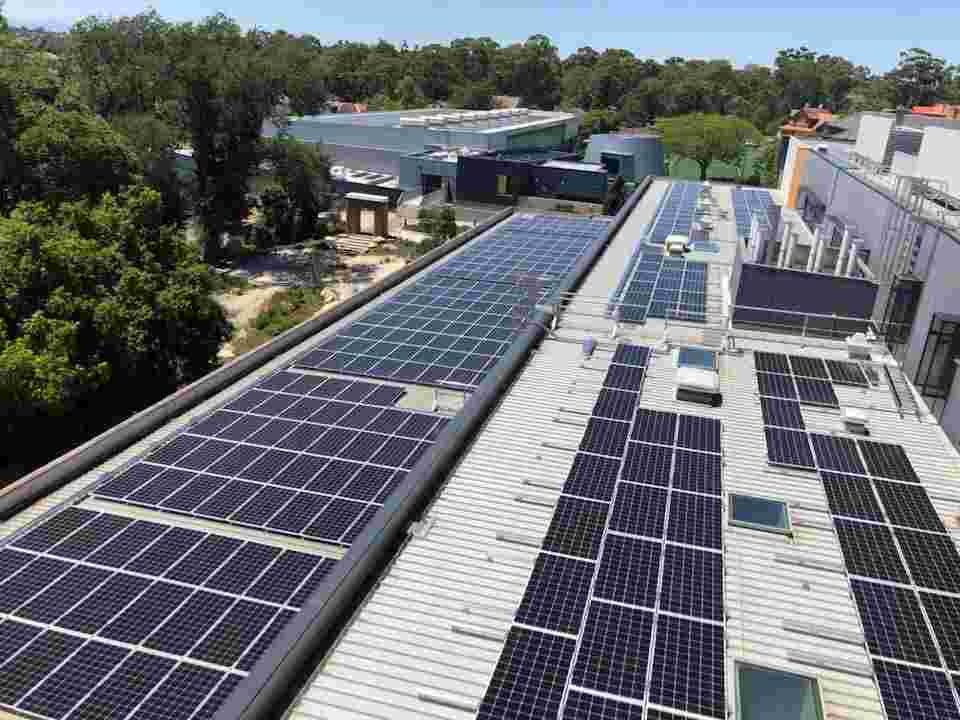

Использование солнечных панелей на промышленных зданиях
Солнечная энергетика в аграрном секторе

на придомовой территории.

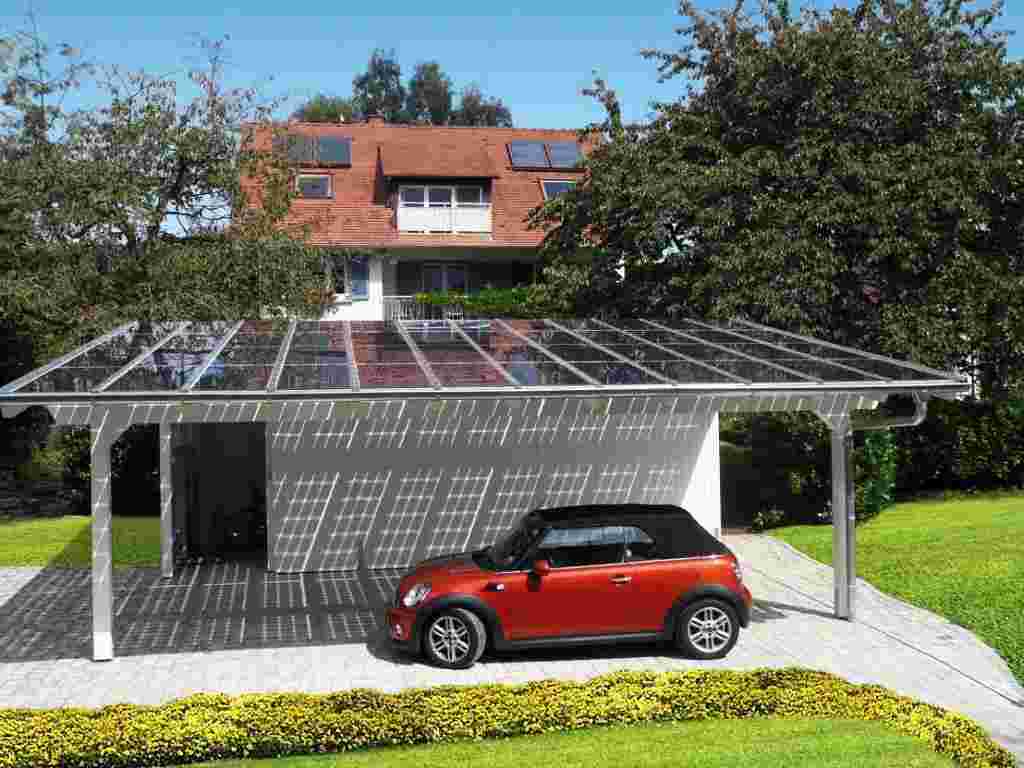

Крытый навес из солнечных панелей

Условия, при которых предпочтительно устанавливать такие модули:

• для обогрева/освещения местности, где отсутствуют ЛЭП, в данном случае применение преобразователей солнечной энергии позволит сократить затраты на энергообеспечение объекта, это более выгодный метод, если сравнивать с применением дизельных генераторов;
• в некоторых многоквартирных домах, построенных за последние годы, использовался альтернативный источник энергии (в системах водоснабжения) или в качестве резервного;
• в местности (селах, деревнях) время от времени случается отключение электричества, такие модули позволяют обеспечить бесперебойную работу техники.

Напряжение

Как правило, панели выпускаются с выходным напряжением 12 В. Но для заряда аккумуляторов необходимо иметь в системе напряжение выше, чем из рабочее, да и преобразование из постоянного в переменное выгоднее по КПД производить с более высоких значений.

Какое выходное напряжение на Ваших солнечных панелях?

12 В / 24 В36 В / 48 В

Поэтому принята стандартная практика использовать напряжения:

• 12 В для систем с потреблением на более 1 кВт.
• 24 В или 36 В – при потреблении до 5 кВт.
• 48 В – при мощности свыше 5 кВт.

Для получения таких напряжений используют последовательное включение панелей (наборов панелей).

Срок службы комплектующих

Так как солнечные батареи являются достаточно молодой технологией, то некоторые данные о сроке службы их компонентов могут быть примерными. Например, панели – на них производители обычно дают гарантию 10 лет. При этом, известно, что в первые 10 лет работы выработка электроэнергии панелью падает на 10 %, что прямо указывается в гарантийных обязательствах. Срок службы панелей предполагается 25-30 лет и по прошествии этого времени выработка падает на 20 % от первоначальной. То есть, за 25-30 лет панель теряет всего лишь пятую часть мощности и продолжает работать.

Разумеется, современные производители не имеют возможности подождать четверть века, чтобы точно выяснить, как будут вести себя солнечные панели, поэтому, вынуждены использовать специальные методы исчисления. Но один факт зафиксирован чётко – самая первая солнечная панель была запущена в работу 60 лет назад и работает до сих пор. При этом, падение её мощности составляет не больше чем 30 %.

Одна из первых современных солнечных панелей – до сих пор работаетИсточник dailymail.co.uk

Гарантия на инверторы от известных производителей составляет порядка 10 лет, а срок службы уже зависит от правильного использования устройства. Если нет регулярных перегрузок или скачков напряжения, то качественный инвертор может проработать не меньше солнечных панелей.

«Самое слабое звено» солнечных батарей – это аккумуляторы. Гарантия на эти устройства колеблется от 2 до 5 лет, а предполагаемый срок службы зависит от количества циклов разряда/заряда, но для современных устройств составляет 10-12 лет.

Как итог, если не случится каких-либо форс-мажорных обстоятельств, то солнечная батарея прослужит как минимум 25 лет. Если выбрана комплектация с аккумуляторами, то примерно через 10-12 лет их придётся заменить. Но к этому времени оборудование обычно окупается, плюс, панели и инвертор продолжают работать.

В большинстве случаев, солнечные батареи предпочитают комплектовать необслуживаемыми аккумуляторамиИсточник al-energy.ru

Выводы и полезное видео по теме

Ролик #1. Показ установки солнечных батарей на крышу дома своими руками:

Ролик #2. Выбор аккумуляторных батарей для гелиосистемы, виды, отличия:

Ролик #3. Дачная солнечная электростанция для тех, кто все делает сам:

Рассмотренные пошаговые практические приемы расчетов, основной принцип эффективной работы современной солнечной панельной батареи в составе домашней автономной гелиостанции помогут хозяевам и большого дома густонаселенного района, и дачного домика в глуши обрести энергетическую суверенность.

Хотите поделиться личным опытом, который получили в ходе сооружения мини гелиосистемы или только батареи? Возникли вопросы, на которые хотелось бы получить ответ, нашли недочеты в тексте? Оставляйте, пожалуйста, комментарии в расположенном ниже блоке.
