Георешетка в укреплении насыпей и откосов

Геотекстиль в системах укрепления склона. Мощение и наброска

В системах укрепления склонов используют водопроницаемый геотекстиль.

Но его назначение заключается в разделении дренажного слоя щебня и грунта в тех местах, где надо быстро отвести избыток воды с части склона — например, с мощеной площадки, дорожки или при использовании матрацев Рено.

И в этих случаях геотекстиль выполняет следующие функции:

  • предотвращение суффозии, загрязнения щебня, снижения дренирующих и прочностных свойств слоя;
  • задерживание частиц грунта (останавливает вымывание плодородного слоя через дренаж);
  • укрепление грунта — перераспределение нагрузок за счет высокого сопротивления материала растягивающим усилиям.

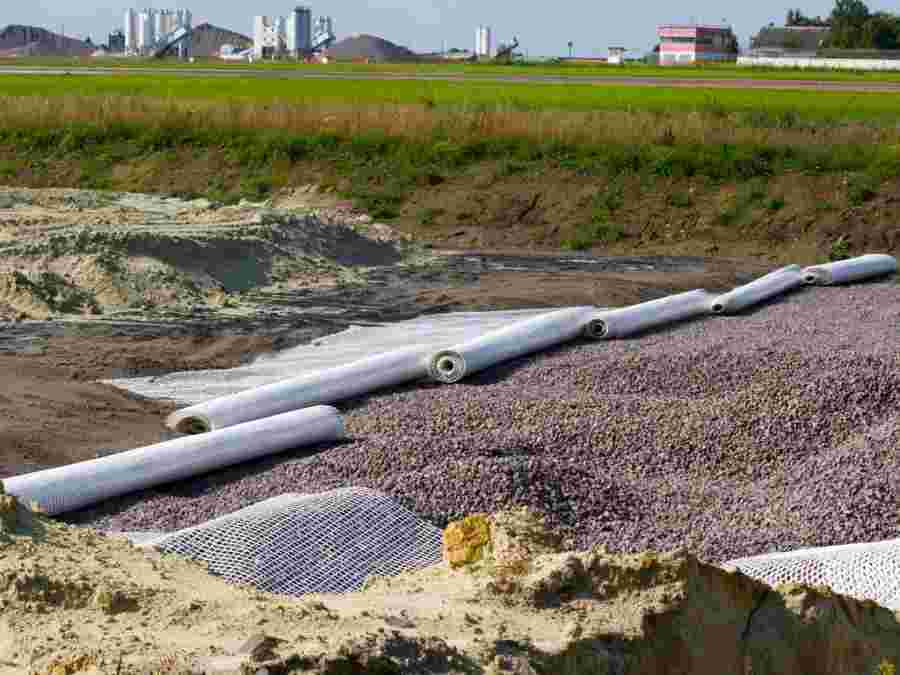

Схема укладки геотекстиля в составе мощеной площадки выглядит так:

  1. С части склона снимают верхний слой земли.
  2. Подготавливают «корыто» под укладку площадки — углубляются на 20-40 см.
  3. Трамбуют и выравнивают дно.
  4. Застилают на дно и стенки выемки геотекстиль. Наращивают отдельные куски в длину внахлест на 10-20 см.
  5. Засыпают слой щебня (или щебня и песка). Толщина однослойной подушки — 20 см, толщина слоев двухслойной подушки — 10-15 см. Выравнивают и трамбуют поверхность подушки.
  6. Укладывают покрытие на бетонную подготовку.

Но геотекстиль не армирует сам склон. В этом случае склон укрепляют мощением. А для снижения влияния осадков предусматривают организованный водоотвод.

Укрепление откоса двухслойной каменной наброской на геотекстиле

Вместо мощения можно использовать каменную наброску. Обычно этот способ применяют для укрепления берегов, защиты подошв сооружений стоящих на откосах. Наброску проводят несортированный или сортированным природным камнем, размеры которого высчитывают по специальным формулам. Но такие расчеты нужны для укрепления берегов водохранилищ. В обычных условиях, при использовании несортированного камня, исходят из того, что 50% камней должны иметь размеры, форму и вес, обеспечивающие устойчивое положение на подготовленном участке склона.

Одна из разновидностей крепления камней на склоне — использование плетеных корзин из ивового прута. И в этом случае технология сродни укладке георешетки.

Также при укреплении склонов и откосов используют бетонные блоки и плиты. Но они больше подходят для промышленных объектов, где декоративная привлекательность ландшафтного дизайна роли не играет.

Георешётка.Технические характеристики и эксплуатационные свойства

  • Объемные георешётки изготавливаются из прочного полиэтилена со стабильным молекулярным составом;
  • Ячеистая геосинтетики имеет равномерную структуру, материал имеет равномерную и прочную структуру, оставаясь при этом достаточно гибким;
  • Полимерные георешетки, производства группы компаний «Миаком», имеют усиленный сварной шов;
  • Решетки ГЕО ОР выпускаются в трех типоразмерах ячеек (200×200 мм, 300×300 мм, 400×400 мм) и трех вариантах толщины лент (1,35 мм, 1,50 мм и 1,80 мм);
  • Текстурированная (шероховатая) поверхность полимерных лент георешётки способствует улучшению трения между заполняющим материалом и стенками ячеек решетки, что особенно актуально при использовании мелкого заполнителя или бетона;
  • Решетки устойчивы к большинству возможных негативных факторов среды (осадки, ультрафиолет, перепады температур и т.д.);
  • Полимеры не гниют и не подвергаются порче с годами, обеспечивая георешётке ГЕО ОР продолжительный срок службы без необходимости ремонта и замены.

Подготовительные работы

Укладка георешетки считается несложным процессом, но требует выполнения особых инструкций по монтажу, который начинается непосредственно с подготовительных работ. До того как раскатать решетку, нужно тщательно выровнять поверхность почвы на участке. Для этого с территории необходимо убрать все глыбы и камни, размер которых превышает 12 см, а также засыпать все ямы.

На первом этапе, помимо выполнения земляных работ, необходимо также правильно разбить территорию на отдельные участки и осуществить планировку всей поверхности откоса.

Если на строительном участке почва обладает хорошими геотехническими характеристиками (присутствует щебень, уплотненный песок и гравий), то можно обойтись без засыпки дополнительного слоя, который должен отделять сетку от грунта. В этом случае материал укладывается непосредственно на поверхность, но перед этим устанавливается металлический анкер для крепления георешетки. Его размещают по контуру всей сетки, что обеспечит ей правильное растяжение и приобретение прямоугольной формы.

Для работ на отсыпных откосах требуется выполнение уплотнения верхнего слоя, применяя фибролитовые плиты или ручной каток. При монтаже решетки на участках с неустойчивым грунтом проводится целый комплекс подготовительных работ, которые направлены на оптимальное сохранение растительного слоя (вся растительность срезается до уровня почвы, остается только корневая система).

Объем и сложность подготовительных работ во многом зависит от специфики объекта:

При укреплении склонов. Первым делом изучается характеристика местности и готовятся чертежи. После этого сооружается для откоса подошва, выполняется уплотнение почвы, укладывается слой решетки.

Применение объемной георешетки

Георешетка способна выдерживать большое давление, эффективно укреплять грунты, ограничивать сдвиговые деформации, выдерживать воздействие химических веществ, находящихся в почве, соленой и пресной воды, УФ-лучей — все это объясняет широчайшее распространение данного геоматериала в строительстве путей сообщения – авто и ж/д дорог, а также взлетно-посадочных полос. Востребована георешетка в следующих областях:

Применение георешетки в различных областях строительства

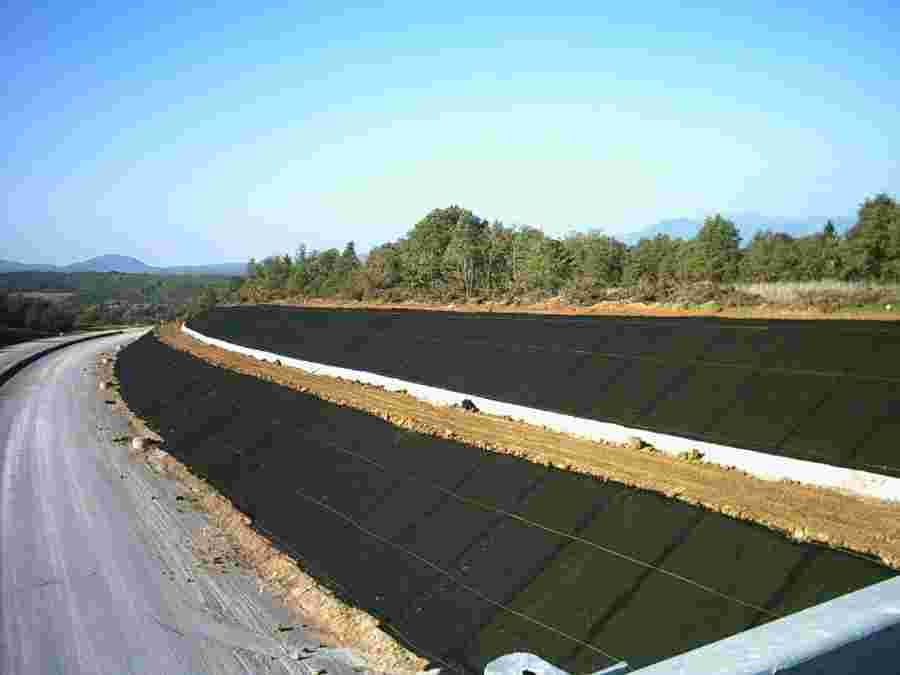

Георешетка для укрепления откосов, противоэрозийной защиты, повышения общей устойчивости основания накладывается непосредственно на основание (через слой геотекстиля), нуждающееся в усилении, а также может использоваться в качестве прослоек с целью повышения общей устойчивости и уменьшения неравномерности осадок.

Георешетка для железных дорог используется для усиления основания, значительно уменьшает подвижность ж/д балласта, надежно стабилизирует грунт, уложенная на слабых основаниях усиливает насыпь, повышает устойчивость склонов и откосов.

Георешетка успешно защищает от размыва поверхности водоотводных канав, а также русел у водопропускных труб. Традиционно эти мероприятия сочетаются с укреплением откоса. Используются георешетки перфорированные рельефные с  минимальной высотой 15 см. Георешетку засыпают специальным заполнителем.

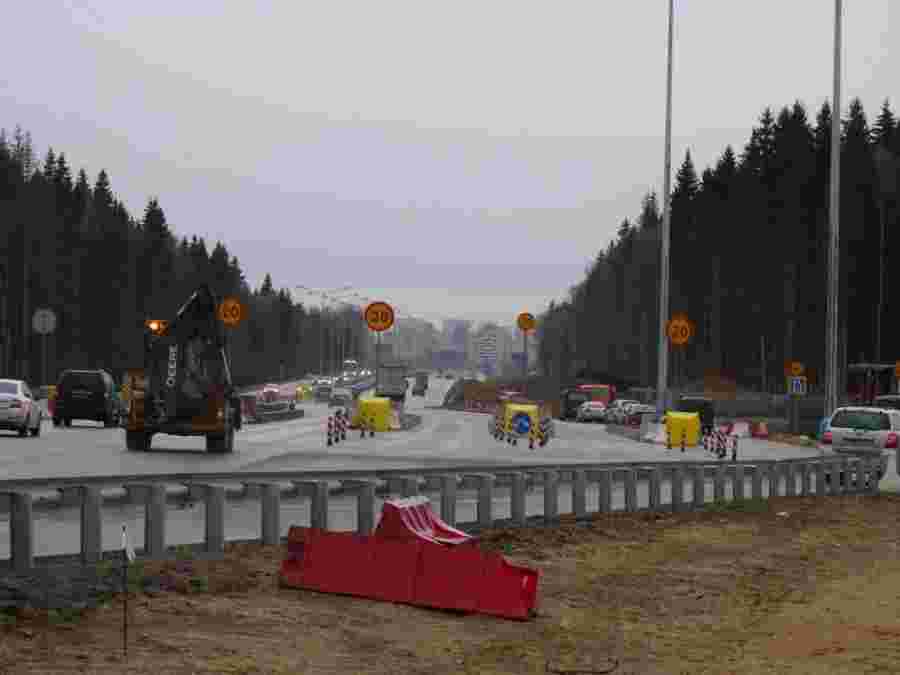

Георешетка для строительства автомобильных дорог, а также реконструкции и ремонта используется для улучшения качества покрытия дорог, сокращения образования отраженных трещин (первичных и вторичных), для уменьшения колейности. Материал способствует при армировании равномерному распределению нагрузки, что дает возможность увеличить экономическую эффективность строительства или ремонта, а также снизить затраты на обслуживание дороги в будущем.

Применяется георешетка для временных дорог, в качестве материала для освоения строительных площадок, в обустройстве месторождений, при укреплении защитных сооружений трубопроводов.

В наше время все больше и больше растет количество автомобилей и так же растет нехватка парковочных мест. Супермаркеты, крупные торговые центры и даже частичные владельцы домов все чаще склоняются к использованию экопаркинга.

Вода постянно разрушает берег, эта серьезная проблема домовладельцев, участки которых расоложены вблизи водоема. Данную проблему решают при помощи объемной георешетки. Ячейки можно заполнить любой декоративной отсыпкой, которая придаст индивидуальность вашему водоему, кроме того спуск к воде будет более удобным.

Также к сферам применения георешетки следует отнести возведение подпорных стен, укрепление прибрежной зоны водоемов, русел малых водотоков, каналов, ландшафтные работы (обустройство спортплощадок, газонов, паркинга для авто).

Укладка объемной георешетки ГЕО ОР для несущих конструкций

Подготовка основания

  • все земляные работы, предусмотренные проектом и требованиями работы с георешеткой, должны быть выполнены заранее;
  • необходимо предварительно проверить соответствие проектных данных реальным параметрам основания и условиям работы;
  • при необходимости проводится дополнительное уплотнение и профилирование основания.

Разделительный слой и дренаж укрепляемого участка

  • если указано в проектной документации, на подготовленное основание укладывается геотекстиль дорнит и закрепляется соответствующим образом;
  • устройство дренажа с последующей проверкой его функциональности.

Укладка объемной георешетки ГЕО ОР

  • георешетка объемная трехмерная ГЕО ОР растягивается на поверхности основания и закрепляется анкерами, арматурными Г-образными штифтами, натяжной рамой или при помощи заполнения крайних ячеек материала заполнителем;
  • проверка полного растяжения всех секций модуля георешетки ГЕО ОР важная для эффективности последующей работы с материалом;
  • проверка положения смежных секций, которые должны быть размещены на одном уровне;
  • скрепление модулей георешетки между собой посредством рекомендованного проектом способа соединения.

Засыпка заполнителя в ячейки модуля георешетки ГЕО ОР

  • заполнение ячеек георешетки можно выполнять после соответствующим образом проведенного закрепления модулей материала на основании;
  • с помощью фронтального погрузчика или экскаватора с обратной лопатой заполнитель насыпается в ячейки;
  • высота падения заполняющего материала не должна превышать 1 метр;
  • ячейки заполняются с избытком – на 50 мм выше кромки стенки ячеек;
  • утрамбовка заполнителя в соответствии с требуемой плотностью;
  • в зависимости от профиля и уклона укладывается поверхностный защитный слой.

Георешётка.Технические характеристики и эксплуатационные свойства

  • Объемные георешётки изготавливаются из прочного полиэтилена со стабильным молекулярным составом;
  • Ячеистая геосинтетики имеет равномерную структуру, материал имеет равномерную и прочную структуру, оставаясь при этом достаточно гибким;
  • Полимерные георешетки, производства группы компаний «Миаком», имеют усиленный сварной шов;
  • Решетки ГЕО ОР выпускаются в трех типоразмерах ячеек (200×200 мм, 300×300 мм, 400×400 мм) и трех вариантах толщины лент (1,35 мм, 1,50 мм и 1,80 мм);
  • Текстурированная (шероховатая) поверхность полимерных лент георешётки способствует улучшению трения между заполняющим материалом и стенками ячеек решетки, что особенно актуально при использовании мелкого заполнителя или бетона;
  • Решетки устойчивы к большинству возможных негативных факторов среды (осадки, ультрафиолет, перепады температур и т.д.);
  • Полимеры не гниют и не подвергаются порче с годами, обеспечивая георешётке ГЕО ОР продолжительный срок службы без необходимости ремонта и замены.

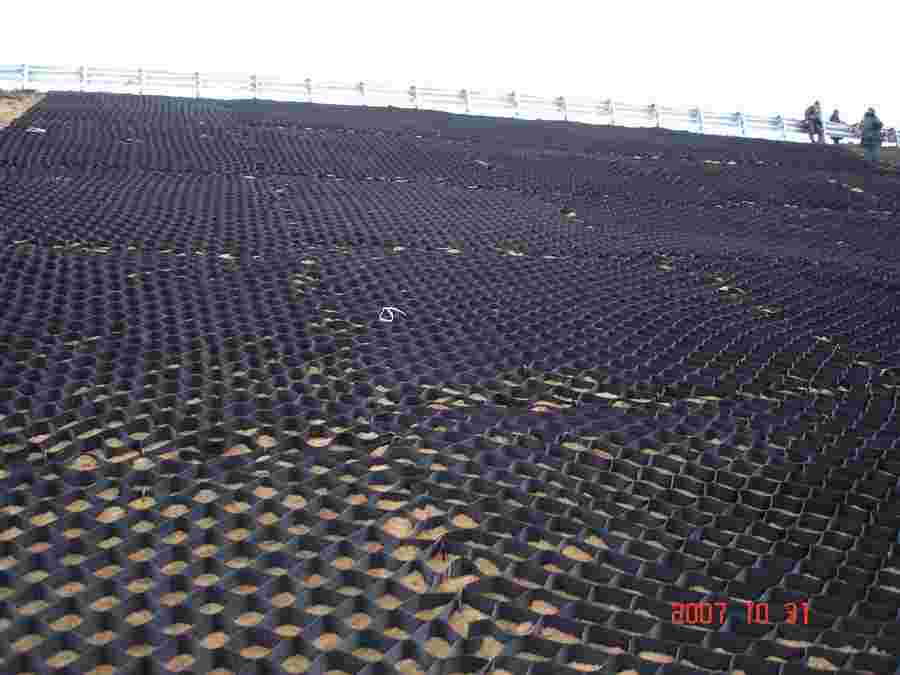

Георешетка в укреплении насыпей и откосов

Повышения устойчивости к возникновению и распространению эрозии и увеличение эксплуатационных характеристик откосов можно достичь, создавая армирующий слой на поверхности насыпи. При этом усиленный откос сохранит свою целостность даже при неблагоприятных условиях. Сегодня для укрепления насыпей используется эффективное решение – георешетка.

Использование объемной георешетки для укрепления насыпей особенно актуально в городских стесненных условиях, при недостаточной ширине полосы отвода, когда выполняется реконструкция дорог и пр.

Откосы с крутизной до 90° на основе георешетки – отличная альтернатива более дорогим подпорным стенам из камня и бетона. Задача решетки в этих конструкциях заключается в обеспечении устойчивости к обрушению. При этом геосинтетик работает совместно с грунтом, частично воспринимая возникающие растягивающие напряжения, вызывающие смещение откоса.

К одним из самых сложных мест укрепления насыпей относятся участки примыкания устоев мостов или путепроводов к подходной насыпи. В данном случае при окончании насыпи армогрунтовой стеной, вследствие возникновения зазора между шкафной стеной и насыпью, обеспечивается разгрузка стены от бокового давления грунтового слоя. Переходная плита в этом случае должна упираться на 2 опоры: щебеночную призму и устой. Благодаря этому обеспечивается перераспределение нагрузки от насыпи на устой. Чаще всего в подобных конструкциях георешетка используется в виде горизонтальных полос. Концы выводятся за пределы кривых скольжения с образованием разомкнутых обойм.

Использование георешетки позволяет увеличить сцепление грунта за счет заклинивания частиц грунта в ячейках геосинтетика. В результате образуется устойчивая система, где передающиеся  на георешетку и грунт усилия равномерно перераспределяются по всей площади.

Принцип работы геосинтетической решетки заключается в заполнении ячеек грунтом или щебнем. При этом масса наполнителя и жесткая конструкция георешетки предотвращают смещение верхнего грунтового слоя с одновременным увеличением несущей способности. Данная технология особо актуальна для рыхлых и неоднородных грунтов.

Стенки ячеек, как правило перфорируются, что обеспечивает и без того эффективное дренирование грунта, ускоренное развитие корневой системы посеянных трав. Установка модулей георешетки выполняется довольно просто и без привлечения дорогостоящего  оборудования и спецтехники, что наилучшим образом сказывается на стоимости строительства. Также сэкономить на строительных расходах помогает геотекстиль, уложенный под георешетку и препятствующий просыпанию наполнителя. Купить георешетку для откосов можно по данной ссылке.

Инструкция по укладке объемных георешеток

Подготовка

Сколь бы гибкой в использовании ни была георешетка, поверхность, на которую она укладывается, нуждается в подготовке.

Подготовительный этап включает в себя:

  • оценку прочности грунта на всей площади укладки;
  • выравнивание поверхности;
  • укладка дренажных труб (если высота склона небольшая, то от дренажного трубопровода можно отказаться).

Проверка качества склона и его конфигурации производится одновременно с оценкой его соответствия проекту – в большинстве случаев добиться того, чтобы склон имел идеальные геометрические очертания невозможно, поэтому в проект берегоукрепления закладываются и повороты, и подъемы со спусками (простейший пример – поле для гольфа, где наличие холмов и ям-бункеров обязательно).

Финал подготовки – размещение на верхнем краю склона крепежа (это могут быть и обычные анкера для георешетки, и специализированный арматурный крепеж с загнутой на манер рыболовного крючка оголовком – загиб позволяет надежно зафиксировать верхний край полотна георешетки).

Укладка георешетки

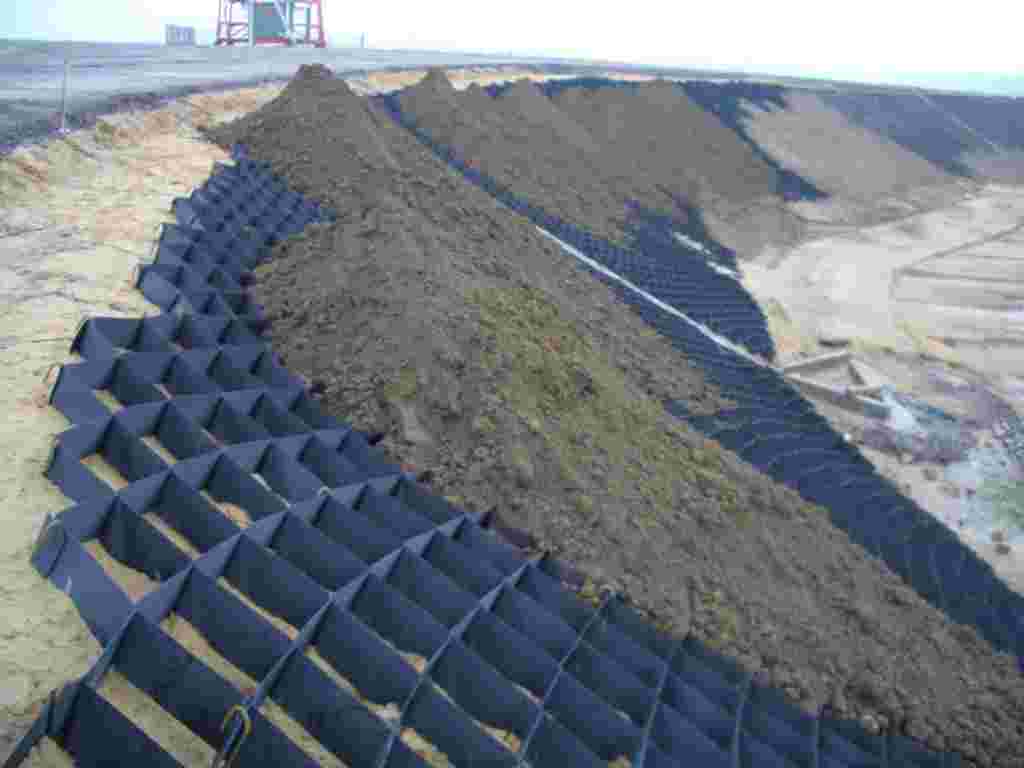

Эффективность защиты склона объемной георешеткой повышается, благодаря использованию совместно с геотектилем. Геотектильное полотно укладывается на склон в качестве нижнего, мембранного слоя «бутерброда» образующего защиту склона или берега. В закреплении геотекстиль не нуждается, поскольку сверху его будут прикрывать георешетка с насыпным или заливным наполнителем.

Этап укладки и закрепления георешетки включает в себя следующие работы:

  • закрепление георешетки на верхнем крае склона (расстояние между крепежными элементами – анкерами для георешетки или Г-образной арматурой равно размеры стороны ячейки георешетки);
  • разворачивание георешетки сверх вниз;
  • растягивание и крепеж краев анкерами;
  • закрепление нижнего края георешеточного модуля;
  • крепеж модулей друг с другом.

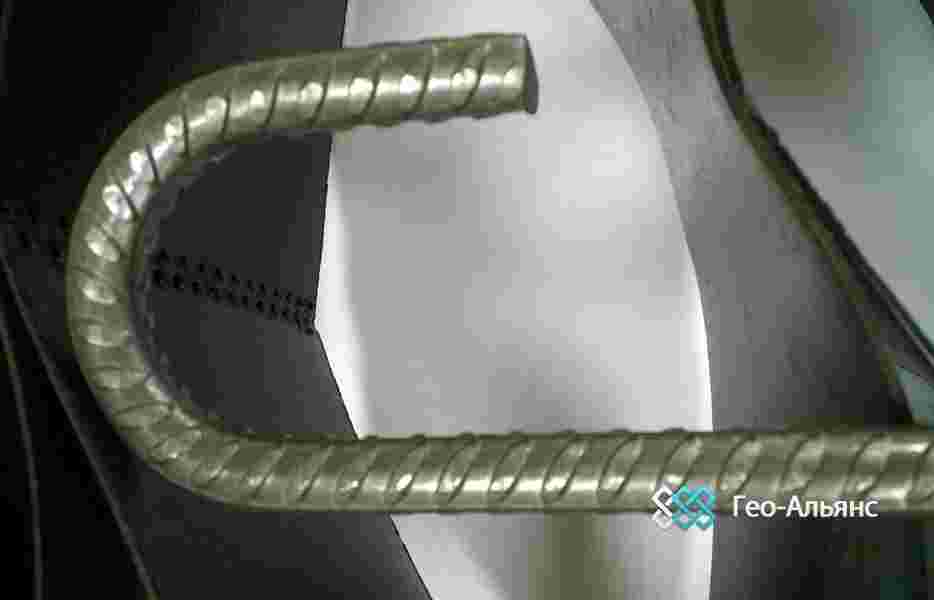

Большинство крепежных узлов используют анкера, а там, где необходимо совместить края модулей решетки – нужны специальные штифты.

Фото: http://www.geo-allianz.ru/geosynthetics/ankera/

Последующая проверка должна быть направлена на выявление слабых участков решетки (мест, где натяжения решетки меньше, участков, где наблюдается неправильное размещение ячеек относительно поверхности.

При укладке объемной георешетки на больших площадях укрепление откосов не может считаться завершенным без промежуточного крепления секций. Для него используются обычные анкеры, которые вбиваются в склон в шахматном порядке, обеспечивая упор в верхнем (по отношению к склону) углу ячеек.

Наполнение геоячеек

Укрепление георешеткой предполагает использование насыпных или заливных наполнителей, которые помещаются в ячейки. Количество наполнителя изначально планируется с тем, чтобы после усадки его объем не был выше ребра ячейки.

Важно! Высота ребра георешетки напрямую зависит от угла наклона берега или склона. Для пологих – до 15 градусов – склонов достаточно георешетки с высотой ребра в 5 см, для склона в 30 градусов – решетки с ребром в 10 см и т.д

Соответственно, больше потребуется и наполнителя.

Поверх наполнителя укладывается дерн (например, рулонный газон). В качестве наполнителя может использоваться как песок, так и гравий с мелкой и средней фракции, а также бетон. Применение последнего, правда, не дает использовать рулонные газоны и дерн, но и служит такая защита куда дольше, не нуждаясь, по крайней мере, в периодическом подновлении.

В целом, выполненное по данной инструкции укрепление георешеткой, прослужит, как минимум, 20-25 лет, обеспечив своевременный водоотвод и защиту склона от размывания и сползания.

Террасирование

Есть несколько видов террас на склоне: гребневые, траншейные и ступенчатые.

Виды террас: 1 – гребневые; 2 – траншейные; 3 – террасы-канавы; 4 – ступенчатые.

Большая часть технологий по организации террас предусматривает наличие внутреннего и наружного откосов, которые также необходимо укреплять одним из вышеперечисленных методов. Но укрепленный склон, как правило, ограничен в сельскохозяйственном использовании. Конечно, там можно посадить газон или высадить какие-то деревья и кустарники.

Но большинство из них носит декоративный характер. К «полезным» исключениям у кустарников относятся ежевика, малина и барбарис. А плодовых деревьев в этом списке нет.

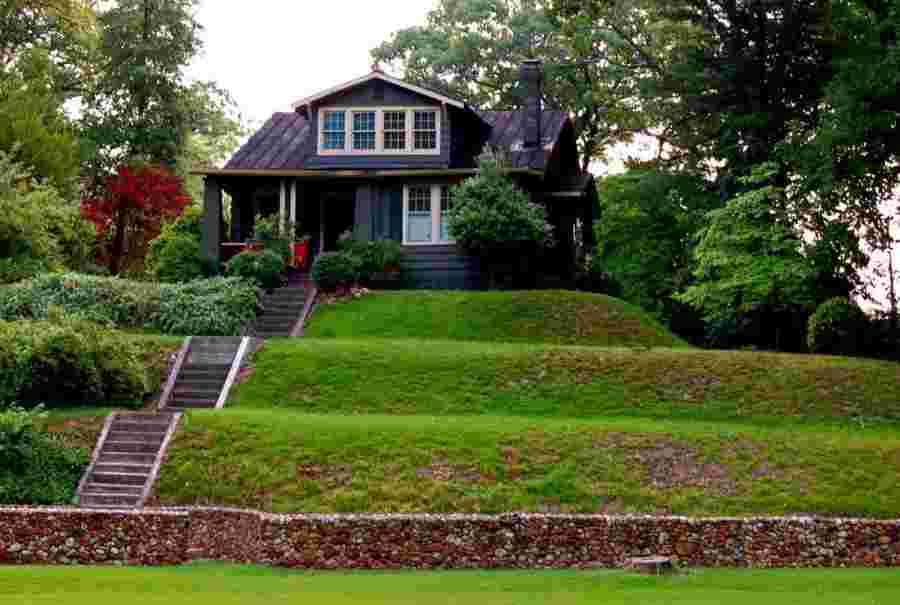

Ступенчатые террасы с вертикальными подпорными стенками практически полностью решают задачу полезного использования земли на склоне.

Свой огород на террасах

Для сооружения таких стенок применяют традиционную технологию строительства вертикальных конструкций — обустройство в качестве основания ленточного или свайного фундамента.

А материалами стенок могут служить:

  • монолитный железобетон;
  • фундаментные блоки;
  • керамический кирпич;
  • обработанный природный камень;
  • дикий природный камень;
  • все виды деревянных строительных материалов (бревно, брус, толстая доска);
  • профнастил.

А для подпорных стеной из дерева и профнастила применяют сваи. И специально для этих целей выпускают шпунтовые сваи из ПВХ.

Несколько в стороне стоит технология установки подпорной стенки из коробчатых габионов.

У габиона нет жесткой связи между отдельными элементами, как у кладки из строительных блоков или природного камня. При подвижках основания стенка из габиона не растрескается — жесткость конструкции обеспечивается внешними проволочными коробами связанными между собой проволокой. И для него не надо устраивать фундамент — достаточно выравнять площадку, засыпать и утрамбовать слой щебня.

dizlandshafta

Полезно4Бесполезно1

Виды георешеток

Решетки для укрепления грунта на склонах и прямых участках делят на две крупные группы, внутри которых также существует несколько видов. Распределение основывается на внешнем виде материала, его эксплуатационных характеристиках и сырье для изготовления. Чаще всего заводы при производстве разрабатывают собственные ТУ (технические условия). Классификация видов геосинтетических материалов приведена в ГОСТ 55028-2012.

Объемная решетка

Такая конструкция состоит из трехмерных ячеек. Выпускается в модулях, площадь покрытия которых равняется от 10 до 25 м 2. Монтаж георешетки на грунт и скрепление отдельных модулей между собой выполняется:

  • пластиковыми анкерами;
  • металлическими анкерами;
  • скобами из стальной арматуры.

В сложенном виде элемент для благоустройства чаще всего напоминает брикеты. Такая форма позволяет осуществлять транспортировку без серьезных затрат. Благодаря монтажу георешетки срок службы покрытия на слабом грунте увеличивается до 50 лет. После укладки соты решетки заполняются щебнем, гравием, песком или грунтом.

Объемная полимерная георешетка фото.

Область применения объемной георешетки широка:

  • укрепление и увеличение прочности склонов, защита грунта от эрозии, увеличения допустимой крутизны откоса, дренирование влаги;
  • укрепление основания под фундаменты дома при строительстве на слабых грунтах;
  • основание под укладку дорожного покрытия, покрытия тротуаров, пешеходных дорожек, детских и спортивных площадок, парковок.

Объемная решетка может быть изготовлены из трех разных материалов:

  • Из полимерного материала. Наиболее распространенный вариант для гражданского и промышленного строительства. Компактна в сложенном виде, может иметь разные размеры ячеек (в том числе высоту и толщину ленты). Полимерная решетка для укрепления грунта выпускается перфорированной (подойдет при заполнении сот щебнем или гравием) и без перфорации (стоит выбирать при засыпке грунтом или песком).
  • Из текстильного полотна. Используется для разделения слоев, для армирования откосов, уменьшения последствий морозного пучения.
  • Из бетона. Требует серьезных трудовых и финансовых затрат, может вызвать затруднения при транспортировке. Представляет собой полый элемент из бетона, внутренняя часть которого засыпается выбранным заполнителем. Основная область применения — ландшафтный дизайн.

Бетонная георешетка.

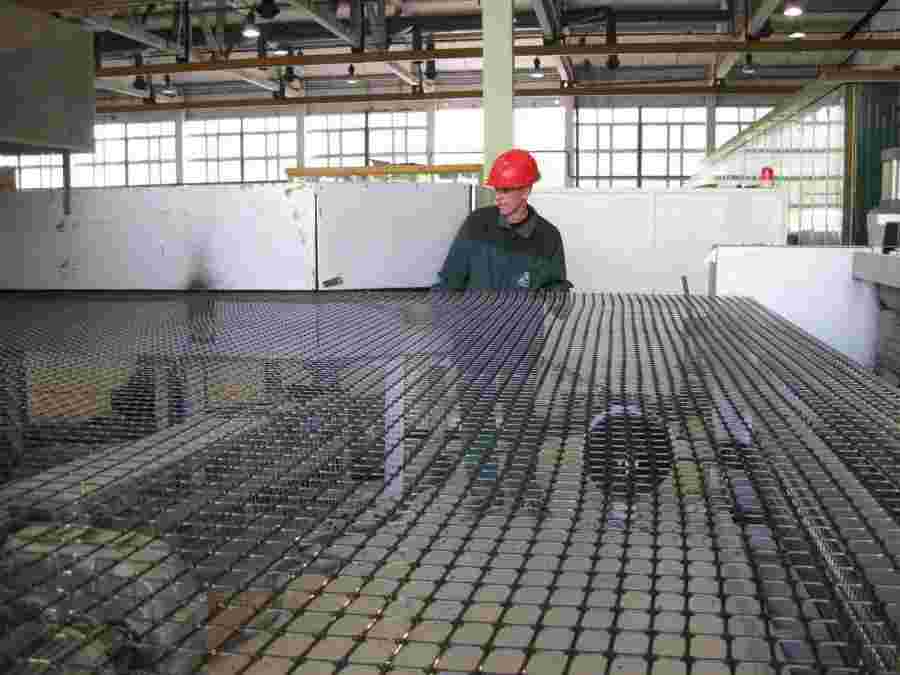

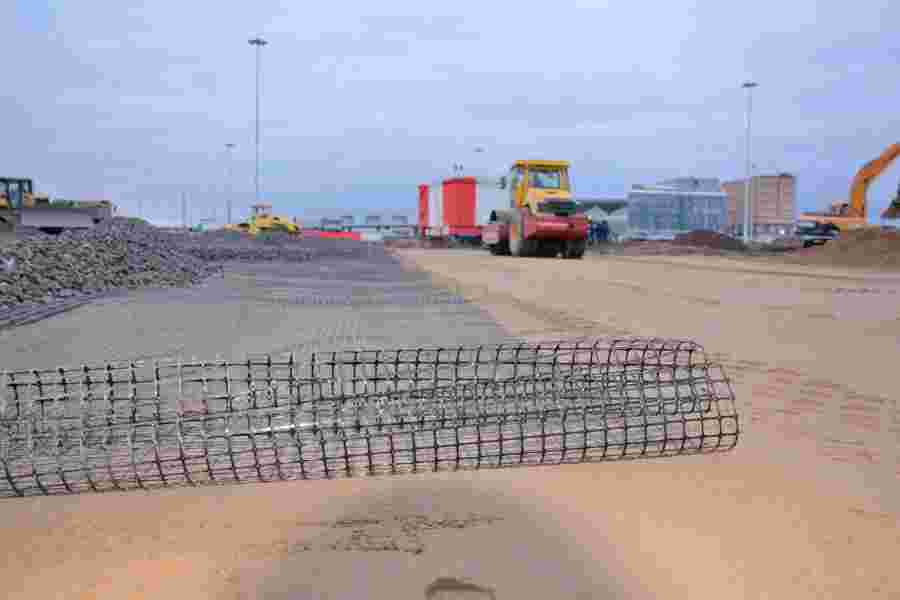

Плоская решетка

Такая георешетка или сетка реже применяется для укрепления склонов или откосов. Она имеет прямоугольные или квадратные ячейки и изготавливается из полипропилена. Основная область применения — дорожное строительство. Такой материал укладывают под парковки, дорожки на участке, подъездные пути, площадки, рассчитанные на высокие нагрузки. Плоская георешетка заменяет собой устаревшую технологию укладки железобетонных плит. В промышленном строительстве полипропиленовая сетка используется для монтажа полов.

Основные задачи материала:

  • фиксация конструктивных слоев;
  • повышение несущей способности основания, равномерное распределение статических и динамических нагрузок;
  • предотвращение появления провалов или образования колеи на дороге (материал не дает щебню провалиться, уйти в почву);
  • повышение срока службы дорожного покрытия;
  • сокращение объема используемых заполнителей (например, щебня или гравия).

Одноосная геосетка.

Существует два вида материала:

  • двухосная способна выдерживать одинаковые разрывающие воздействия в обоих направлениях;
  • одноосная имеет прямоугольные ячейки, имеет высокую прочность в продольном направлении и более низкую в поперечном.

Для закрепления склонов и откосов, а также для ландшафтного дизайна обычно используется одноосная сетка.

Обустройство склонов

Если у вас на участке оказались склоны, то не расстраивайтесь. Вы их можете надежно укрепить и элегантно оформить. Причем армировать можно как пологие, так и крутые откосы.

Армирующие работы на склоне производятся в несколько этапов. Сначала откос необходимо выровнять, а затем произвести разметку его границ. На следующем этапе аккуратно укладывается слой геотекстиля.

Для крепления решетки фиксируются прочные анкера. На них и натягивается армирующий материал. Начинать процесс монтажа герешетки нужно с верхней части склона. Затем ее дополнительно фиксируют Г-образными анкерами с шагом 1-2 м. В конце работ ячейки засыпаются наполнителем с горкой в 3-5 см.

Рассмотренный материал для укрепления поверхности участка широко используется в загородном строительстве. Простота крепления и надежность в эксплуатации делают его незаменимым при проведении качественного обустройства дачного ландшафта.

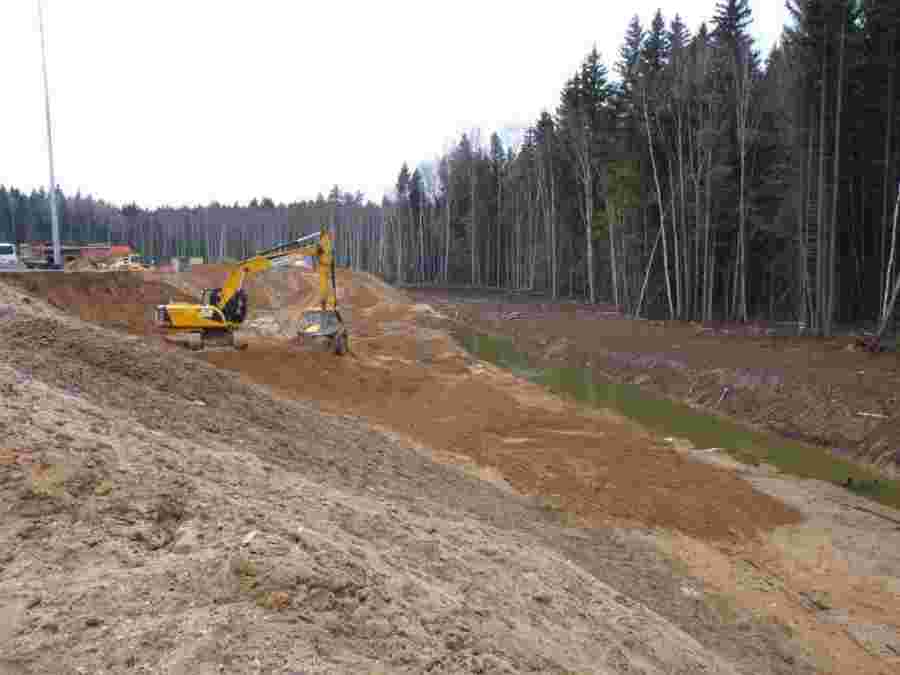

Согласование земляных работ при использовании машин и механизмов

Распространение спецтехники и активное использование землеройных машин требует соблюдения требований безопасности,
связанных с охранными зонами надземных сетей. В таких случаях необходимо получение наряда- допуска на использование
экскаваторов, кранов и погрузчиков. Однако этот документ не освобождает организатора работ от необходимости запроса
и получения ордера от местной или региональной власти в соответствии с законодательством РФ. Как было указано ранее,
в России эти согласования не регламентированы на федеральном уровне, они регулируются региональными и местными
нормативными актами. Владелец сети применяет к согласованию отраслевые и внутренние технические условия, соблюдение
которых является обязательным условием допуска к работам.

Разновидности геосетки

Производителями геоматериалов выпускается сетка для укрепления откосов и армирования асфальтобетона. Вся геосетка подразделяется по признакам:

материал – стекловолокно, базальт, полиэфиры, полипропилен, полиамид и полиэтилен;

Геосетка из стекловолокна.

  • назначение – армирование бетона, грунта или асфальтобетона;
  • ориентирование пространственных узлов – одно, двуосные, противоэрозийная;

Двуосная геосетка.

способ изготовления – узловое соединение, переплетение либо литье.

Сетки одноосные имеют вытянутые в длину ячейки, предназначены для разделения и одновременного армирования слоев грунта в следующих технологиях:

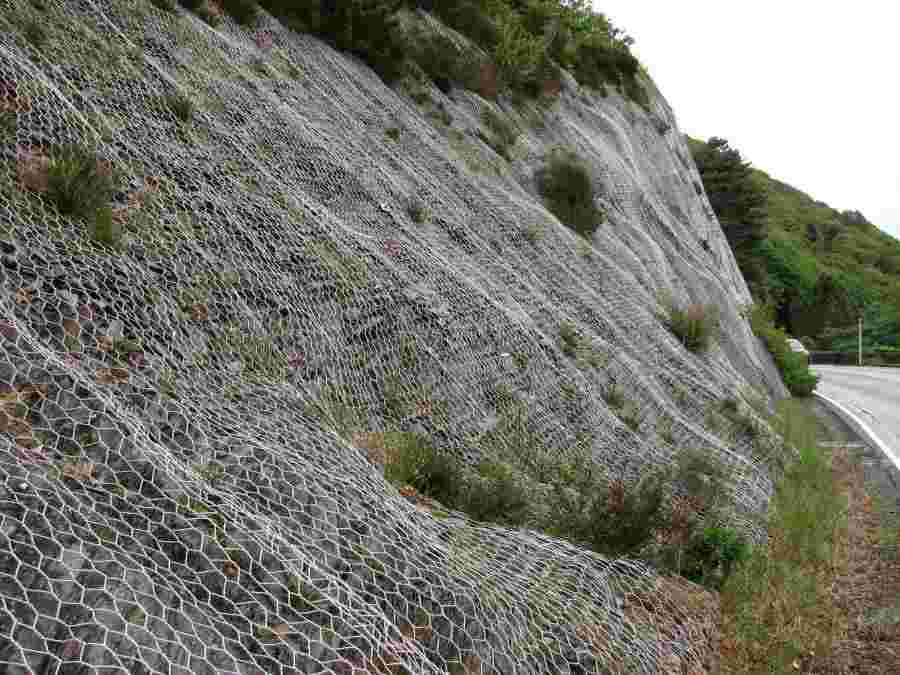

  • восстановление и укрепление откосов геосеткой;
  • отсыпка нерудными материалами площадок на грунтах с низким расчетным сопротивлением;
  • изготовление дамб, откосов, стен подпорных;
  • террасирование участка.

Двуосные сетки применяются для армирования асфальтобетона и строительства дорог или площадок с более дешевым покрытием (щебень, грунт).

В зависимости от материала геосетки обладают характеристиками, сведенными в таблицу:

Полимер Прочность УФ стойкость Химостойкость Биостойкость Водостойкость
Полипропилен низкая низкая высокая высокая высокая
Полиамид высокая низкая уменьшение при рН<5,5 высокая снижается на 30%
Полиэфир высокая высокая снижение при рН>9 высокая высокая

Стекловолокно и базальт не устойчивы к агрессивным средам, поэтому укладываются под асфальт. Наиболее прочной считается полиэфирная ПЭФ сетка. При проектировании и покупке геоматериала основными характеристиками являются:

  • удлинение разрыва – 13 – 15% для ПЭФ;
  • прочность растяжения – 30 – 50 кН/м;
  • ячейка – от 1 х 1 см до 5 х 5 см;

Литьевые сетки производят методом экструзии:

  • «бесконечное полотно» выдавливается из плоской щели;
  • в горячем материале пробиваются отверстия;
  • лист растягивается в одном или обоих направлениях.

Производство геосетки.

Ведущими производителями литых геосеток являются Tenax и Tensar.

Соединенная сетка для укрепления откосов изготавливается сваркой или склеиванием уложенных под прямыми углами друг к другу ровингов, стержней или целых полос из полимерного материала. Например:

  • бренд Армдор создается российской фирмой Стекло-Прогресс из стекловолоконного ровинга;
  • немецкая компания Naue выпускает геосетку Segugrid – сваренные в стыках полосы из полиэстера.

Производитель Kirson (Германия) выпускает продукт из тонкой ПЭФ нити, имеющий структуру геосетки, но не подходящий к этой категории геоматериалов из-за малой плотности (55 г/м2). Поэтому он официально именуется «холст решетчатый», а используется для решения вышеуказанных задач, позволяет экономить до 20% бюджета.

Нитепрошивные сетки для укрепление откосов называют вязаными, так как при изготовлении этого материала полипропиленовые, стекловолоконные или ПЭФ нити утка не переплетаются с основой на станках, а укладываются поверх них. После чего, прошиваются (сшиваются) в местах пересечения третьей нитью для снижения деградации материала от высоких растягивающих нагрузок.

На рапирных ткацких станках получают текстильную геосетку из мононити или двойной нити пропилена, полиэстера, стекловолокна. Для армирования грунта применяются классические сетки, в дорожном строительстве часто используются сетки, соединенные с полотном геотекстиля/дорнита.

Укрепление парковки

Георешетка помогает создать надежную, прочную и долговечную площадку для размещения на ней автотранспортных средств. Вы можете использовать как плоскую двухосную конструкцию, так и объемную.

Одновременно участку можно придать эстетическую привлекательность. Например, популярностью пользуются современные экопарковки, которые не потребуют от вас асфальтирования или бетонирования участка.

Процедура укладки материала осуществляется следующим образом. Сначала снимается слой грунта толщиной 100-150 мм. Затем на дне формируется дренажная подушка из слоя песка и гравия 30-50 мм.

Сверху укладывается рассматриваемый армирующий материал. Крепление георешетки осуществляется при помощи специальных замков или саморезами. Можно также использовать пневмостеплер.

Ячейки заполняются как гравием, так и почвой или субстратом. Если вы хотите высеять в сотах траву, то придется регулярно поливать поверхность, но в это время нельзя парковать машину.

О ячейках и материале

Итак, сегодня георешетки производят с определенными параметрами. Это высота в пределах 5-20 см, размеры ячеек от 16х16 до 40х40 см. Сами ленты, из которых собирают решетки, могут быть перфорированными, сплошными или комбинированными. Но в любом случае поверхность лент – это текстурованная плоскость. Добавим, что перфорированная поверхность просто улучшает дренаж грунта, другого назначения у нее нет.

Что касается текстуры лент, то ее назначение – увеличить скрепляемость георешетки с наполнителем. А это в свою очередь увеличивает прочность самого материала за счет силы трения, которая возникает между решеткой и наполнителем, когда на первый давит какой-то груз. При этом сила трения не уменьшается с уменьшением зернистости наполнителя.

Перфорированная георешетка – это хорошо организованный поперечный дренажИсточник meaplast.ru

Необходимо отметить, что специалисты рекомендуют использовать даже для сооружения садовых дорожек перфорированные георешетки. Потому что они обладают достаточно серьезными прочностными характеристиками, за счет того, что:

  • появляется фрикционное взаимодействие между стенками решетки и зернами наполнителя;
  • за счет наполнения гранулами стенок лент;
  • корни растений беспрепятственно проходят через отверстия, тем самым скрепляя решетку;
  • под действием тяжелого бетона ленты искривляются, создавая сложные формы, тем самым формируя сложные модульные конструкции, у которых прочностные характеристики выше.

Добавим, что перфорированный вариант дешевле сплошного, потому что в него уходит меньше сырьевого материала. Как было сказано выше, через перфорированные ленты беспрепятственно проходит вода. То есть организуется поперечная дренажная система.

Видео описание

В видео показано, как делают объемную решетку перфорированного типа:

Заключение

Итак, мы рассказали вам о георешетках. Надо отметить, что сегодня строители активно их используют, особенно в мероприятиях, связанных с упрочнением склонов. И даже на дачных участках этот материал нашел свое применение. Не стоит уходить от копеечных расходов. Лучше купить георешетку и установить ее под садовые дорожки, которые после этого будут отвечать всем требованиям современного строительного дела.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Домашний Фен-Шуй
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
