Подключение точечных светильников (схемы соединения проводов)

Лампы для потолков с натяжными полотнами

Несмотря на то, что поливинилхлоридная пленка очень чувствительна к воздействию тепла и лучей света, при умелом подходе на нее можно устанавливать лампы всех типов конструкций, которые сегодня есть в ассортименте изготовителей этого товара. На фото ламп для потолков этого типа можно увидеть, как могут выглядеть различные категории изделий.

Так, для освещения помещений, в которых установлены полотна можно использовать такие типы ламп:

Люстры. Это могут быть изделия классического, припотолочного или подвесного способа крепления.
Точечные лампы для натяжных потолков. Приборы этой модификации могут располагаться, как снаружи полотна, так и в полости между ним и несущей плитой.
Споты. Эти изделия крепятся только под полотном и допускают использование практически всех известных типов лампочек. Основа спота надежно изолирует пленку от тепла и света.
Светодиодная лента. Полосы, на которых размещаются светящиеся кристаллы, можно использовать, как для декоративной подсветки, так и для основного освещения.

Чтобы не нанести вред этому деликатному материалу, нужно соблюдать несколько довольно простых правил.

К ним относятся такие:

Не располагать источники света в непосредственной близости от ПВХ-пленки. От нагрева и воздействия ярких лучей она быстро теряет свои качества — выцветает и теряет эластичность.
Закладные детали (кронштейны и крюки) необходимо прикрепить к несущей плите до установки полотна. Без риска повреждения можно демонтировать только полотна, оборудованные гарпунной кромкой.
Для предотвращения разрыва в местах проделывания отверстий, на пленку наклеиваются пластиковые кольца. Эти кольца предохраняют материал от перегревания, когда в них располагаются точечные светильники.

Осталось выбрать тип осветительного прибора и определиться с тем, какие лампочки для этого типа потолков в них можно вкрутить.

Производители

Кассетные потолочные конструкции пользуются большой популярностью. На современном рынке отделочных материалов функционирует большое количество компаний, производящих такое покрытие. Однако некоторые бренды заслужили особое признание и имеют исключительно положительные отзывы покупателей.

«Албес» является производственным объединением нескольких российских фирм. Компания занимает лидирующие позиции на рынке строительных материалов в России и в странах ближнего зарубежья. Продукция «Албес» пользуется большой популярностью за счет широкого ассортимента и высокого качества.

Кассетная конструкция этого производителя заслужила свою популярность благодаря хорошему качеству и приемлемой стоимости. Подвесные потолки выпускаются для двух типов систем: открытой и закрытой. Кассеты отличаются широким диапазоном цветовых решений. К стандартной палитре относятся следующие оттенки:

глянцевый и матовый белый;
металлик;
светлый бежевый;
хром и его вариации;
золотистый.

К дополнительным оттенкам относятся: черный, серый, малиновый, медный и синий цвет. Кроме того, производственное объединение «Албес» может произвести порошковое окрашивание плит в выбранный оттенок на заказ. Благодаря использованию нестандартных цветовых решений поверхность кассет может имитировать текстуры различных материалов, например, древесину или гранит.

«Торговый Дом Цесал» является еще одной лидирующей компанией на российском рынке по производству строительных материалов. Вся продукция фирмы выпускается под маркой Cesal. Кассетные потолки этой фирмы производятся в основном из алюминия.

Помимо открытых и закрытых систем, выпускаются и комбинированные подвесные конструкции Cesal. Особенность такого вида потолочного покрытия заключается в том, что при монтаже можно устанавливать плитки разных размеров и оттенков.

Под маркой Caveen выпускаются комплексные кассетные подвесные системы. В состав конструкции могут входить, помимо самих плит и каркаса для крепления, осветительные приборы, системы климат-контроля, вентиляция. Элементы конструкции изготавливаются из сплава алюминия с магнием. Поверхность плит может быть отполирована или окрашена.

При помощи процедуры полирования добиваются эффекта зеркальной поверхности. Благодаря особой технологии обработки кассет красящими веществами окрашенная поверхность получается рельефной и устойчивой к механическим повреждениям. Цвет плитки не выгорает как минимум в течение 10 лет.

Немецкая фирма Geipel известна во всем мире, как крупный производитель высококачественных строительных и отделочных материалов. Фирма активно сотрудничает с дизайнерами для создания оригинальных отделочных покрытий.

Кассетные подвесные потолки Geipel отличаются зеркальной поверхностью. Панели обладают хорошей огнестойкостью и влагоустойчивостью. Такие конструкции можно эффективно использовать для визуального увеличения площади помещения.

Кассеты производятся в форме квадрата из алюминия или оцинковки. Выпускаются также специальные перфорированные панели с отверстиями для лучшей вентиляции. Монтаж и демонтаж потолочного покрытия не представляет особой сложности. При необходимости некоторые плитки можно заменить, не прибегая к разбору всей конструкции.

Как подключить приборы освещения на 12 Вольт

При решении вопроса, как подсоединить потолочные светильники, используются аналогичные схемы, различие заключается в следующем: кабель от распределительной коробки идет на выключатель, далее следует к преобразователю, а от его выхода подается на светильники.

При установке большого количества точечных светильников рекомендуется делить их на две группы и подключать к выключателю с двумя клавишами. Так как в результате получается две ветки, необходимо взять два устройства для понижения напряжения. Можно использовать выключатели с тремя клавишами или установить несколько одноклавишных устройств. Освещение в широких пределах осуществляется с помощью диммера.

Отличительной чертой перечисленных схем является наличие или отсутствие переходника. В остальном решение вопроса, как сделать точечный свет на потолке, не имеет различий.

Накладные люстры

Потолочные светильники популярней настенных и напольных благодаря тому, что ими можно создать более равномерное и правильное освещение. Потолочный вариант применяется преимущественно в качестве основного освещения практически во всех помещениях. Но для жилых чаще отдают предпочтение накладной люстре в связи со следующими достоинствами:

Большое разнообразие дизайнерского исполнения с одной и несколькими лампами.
Простота монтажа с помощью нескольких дюбелей или саморезов. Многие модели снабжаются специальными крепежными конструкциями.
Применение в любых помещениях с низкими потолками, поскольку классическую люстру можно повесить не во всех квартирах.
Возможность выбора из всех категорий цен.

Накладные люстры со светодиодами применяются на натяжных потолках. Они мало выделяют тепла и очень красивы. Особенно отличаются модели из хрусталя, которые со светодиодными источниками света создают декоративный эффект.

Люстру всегда располагают в центре. По периметру помещения к ней добавляется подсветка. Когда выбираются светильники светодиодные потолочные, накладные круглые являются классическим вариантом, не бросающимся в глаза и легко подбирающимся под любой интерьер. Они подходят под пространство любой формы, а в простом исполнении без изысков используются в торговых центрах, офисах и общественных помещениях.

Выбор панелей ПВХ

Итак, вы знаете, что это за материал, теперь необходимо выбрать панели ПВХ и закупить их. Для начала следует определиться с размерами. На данный момент в строительных магазинах можно увидеть пластиковые панели либо в виде вагонки, либо в виде прямоугольных плит с размерами, приведенными в таблице ниже.

Таблица. Стандартные размеры ПВХ-панелей.

Тип	Длина, мм	Ширина, мм
Вагонка	3000	100
Усиленная вагонка	3000	125
Прямоугольные панели	От 2600 до 3000	От 150 до 500
Листы	От 1500 до 4000	От 800 до 2000

Как определить, что перед вами лежит хороший материал? Как по незнанию не приобрести некачественные ПВХ панели, которые потрескаются при установке или потеряют свой цвет через пару лет службы?

Цены на потолочные панели

~~потолочные панели~~

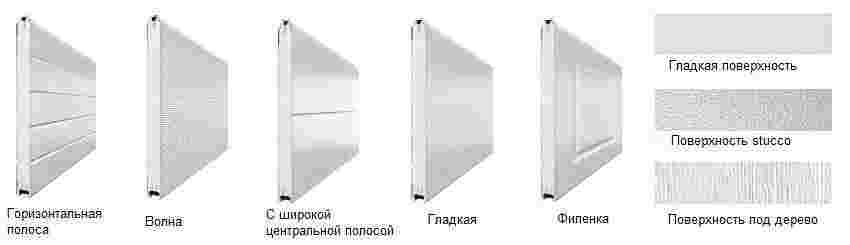

Возможные формы и фактуры ПВХ-панелей

При походе в строительный магазин следует обратить внимание на следующие пункты. Для небольших по площади комнат самыми подходящими будут ПВХ панели типа «вагонка». Также им стоит отдать предпочтение в том случае, если вы хотите иметь потолок из пластика, стилизованного под деревянные доски

А для более крупных по площади помещений лучше взять панели или листы поливинилхлорида. Что касается толщины, то она у всех видов ПВХ листов преимущественно одинакова и составляет 10 миллиметров

Также им стоит отдать предпочтение в том случае, если вы хотите иметь потолок из пластика, стилизованного под деревянные доски. А для более крупных по площади помещений лучше взять панели или листы поливинилхлорида. Что касается толщины, то она у всех видов ПВХ листов преимущественно одинакова и составляет 10 миллиметров.

Ребра жесткости панелей ПВХ не должны просвечивать с лицевой стороны. Также посчитайте их количество – чем ребер больше, тем конструкция панели прочнее и долговечнее.
Поверхность материала должна быть идеально ровной, без каких-либо дефектов, сколов и повреждений.
Монтажная и крепежная полки должны быть достаточно гибкими и не ломаться при попытке их отогнуть.
Попробуйте слегка надавить на панель ПВХ. Если на поверхности возникнет трещина или вмятина, то перед вами некачественный экземпляр, от приобретения которого желательно отказаться.
Возьмите несколько панелей и попробуйте их сложить вместе

Хороший материал стыкуется ровно и без зазоров.
Обратите внимание на внешний вид покупаемых ПВХ панелей – экземпляры из всех упаковок должны быть однотонными и обладать одной и той же фактурой. В некоторых ситуациях поливинилхлоридные листы из разных партий имеют незначительные различия по цвету.

На что обращать внимание при покупке ПВХ панелей: 1. Число ребер жесткости: чем их меньше, тем изделие неустойчивее.2. Ребра плитки из пластика должны быть целыми и прямыми.3

Поверхность панели ПВХ должна быть равномерно окрашена, гладкой и без неровностей.4. Две панели должны качественно соединяться в месте стыковочного паза

Ребра плитки из пластика должны быть целыми и прямыми.3. Поверхность панели ПВХ должна быть равномерно окрашена, гладкой и без неровностей.4. Две панели должны качественно соединяться в месте стыковочного паза.

Помимо самих листов ПВХ, вам будет нужно приобрести установочный профиль. Он состоит из двух «полок», одна из которых крепится к каркасу, а другая соединяется с пластиковыми панелями. К установочному профилю крепятся и стартовый, и финишных листы ПВХ

При его выборе следует обратить внимание на толщину пластика и на то, не имеет ли профиль каких-либо изгибов или дефектов

Потолки, отделанные поливинилхлоридными панелями

Не забудьте также купить потолочный плинтус – он не только служит декоративным элементом будущего потолка, но и закрывает собой зазор между стеной и потолком из панелей ПВХ. Обычно такие плинтуса называются галтелями, изготавливаются из пластика и крепятся на клей.

Что касается внешнего вида приобретаемых панелей ПВХ, то его вы должны определить самостоятельно, исходя из дизайнерского проекта отделки комнаты и собственного вкуса. Вашему вниманию будет представлено множество вариантов панелей самых разных расцветок и фактуры. Здесь можно посоветовать использовать таблицу сочетаемости цветов, чтобы внешний вид потолка хорошо сочетался с цветом стен и мебели.

Таблица сочетаемости цветов в интерьере

Как установить кассетный потолок своими руками

Для установки потолочной конструкции нужно приготовить следующий рабочий арсенал:

лазерный или гидравлический уровень;
рулетка, карандаш, проволока, катушка ниток;
перфоратор, шуруповерт;
плоскогубцы, ножницы по металлу;
гвозди, специальный клей.

Монтаж кассетного потолка предусматривает следующую последовательность работ:

Разметка периметра. При помощи уровня размечается плоскость будущего потолка по всем поверхностям. Здесь необходимо учитывать особенности установки осветительных приборов. Если планируется монтаж светильников в потолок, то между плитами перекрытия и будущим горизонтом оставляют соответствующее расстояние, обычно это занимает высоту стен в пределах 15-20 см. По линии разметки устанавливается пристенный уголок.
Разметка и монтаж подвесов. Основной профиль монтируется с шагом 1,2 м, с аналогичной дистанцией выполняется установка подвесов по всей длине потолка. Для этого размечают линии с шагом 1,2 м, на каждой из них делают отметки с промежутком в 0,6 м, на которые и устанавливают подвесы. Для монтажа подвесов в перекрытии бурится отверстие, конструкция крепится при помощи металлического дюбеля или саморезов в зависимости от материала базового потолка.
Монтаж профильной системы. Профиль располагает отверстиями с шагом в 0,6 м, за которые элементы системы подвешиваются на крюки. При этом сначала устанавливаются основные профили, которые синхронизируются в одну плоскость с пристенным уголком при помощи туго натянутых нитей. Далее монтируются вспомогательные профили, которые защелкиваются в прорези в основном профиле.

Установка кассетного потолка своими руками

Последний этап монтажных работ – установка кассет. В большинстве систем плиты просто вставляются в ячейки каркаса. Начинают укладку модулей с середины профильной конструкции. На обороте плит указано направление, в соответствие с которым и следует их укладывать. Модули у линии периметра придется подгонять под размер ячейки.

Обратите внимание, что минеральные и гипсовые модули перед установкой выдерживают в помещении не менее 24 часов. Это способствует максимальному снижению риска деформации плит при монтаже кассетного потолка

Выбор светильника для натяжных потолков

Отдельно следует упомянуть о мощности осветительных приборов, устанавливаемых на натяжных полотнах. Поскольку последние критичны к сильному повышению температуры, то необходимо учитывать ряд ограничений. Для ПВХ пленок они следующие:

Мощность лампочки с нитью накала (ЛН) не должна превышать 40 Вт.
Галогенового светильника – 20 Вт.

Для сатиновых полотен:

ЛН – не более 60 Вт.
Светильники для натяжных потолков на галогенных лампах – максимум 35 Вт.

Сейчас все чаще применяются светодиодные лампочки и ленты, поскольку у них выделение тепла и потребление электроэнергии значительно ниже, чем у других потолочных светильников с тем же уровнем светового потока. При организации светодиодной подсветки следует учитывать, что для питания лент необходимы специальные блоки питания (драйвер), которые необходимо размещать в доступном месте. Что касается однотипных ламп, то у них драйверы встроены в цоколи.

Как провести проводку

Прокладка проводов проводится на этапе формирования основы потолка. Они закрепляются так, чтобы отсутствовало натяжение и чрезмерное провисание. Для самостоятельного прокладывания проводки, требуется придерживаться следующего алгоритма:

Необходимо установить распределительную коробку. Ее не следует располагать за потолочной обшивкой. К ней должен быть доступ.
От коробки ко всем местам монтажа осветительного устройства прокладывается кабельная линия в гофре.
Если используются галогенные приборы, все трансформаторы подключают обособленным проводом. В электроцепи галогенные лампочки следует подключать параллельно между собой, а выключатель должен идти до трансформатора на стороне 220В. Чтобы подключить провода в трансформаторе предусматриваются клеммы N и L.
По окончании фиксации проводов начинают устанавливать светильники.

Прокладка проводов

Какой инструмент применять

Разновидность и специфика применяемого в ходе монтажа инструмента во многом определяется конструкцией и назначением светодиодных светильников. В обычных бытовых условиях это следующий стандартный набор:

Электродрель.
Шуруповерт.
Пассатижи.
Кусачки.
Измерительная рулетка.
Отвертка.
Паяльная станция с принадлежностями.

Кроме того, помимо самих приборов освещения понадобятся следующие расходники:

Провода.
Монтажные подвесы, полоски.
Клеммы-соединители.
Дюбеля, саморезы.

Не меньшее значение придается выбору спецодежды для проведения подобного рода электромонтажных работ. Костюм должен быть из плотной хлопчатобумажной ткани, обувь на толстой резиновой основе, перчатки диэлектрические.

Этапы выполнения монтажа

Выбор расположения точечных светильников

Выбор расположения светильников зависит от помещения и интерьера, количества уровней потолка и назначения освещения. Чтобы понять какое количество светильников для основного освещения необходимо, при составлении проекта или схемы учитывайте следующие правила:

Располагайте светильники на расстоянии не менее одного метра друг от друга;
От стены светильники обычно размещают на расстоянии 50-60 сантиметров;
Учитывайте зоны, в которых будет нужно дополнительное освещение;
Расстояние от потолочного каркаса и чернового потолка должно быть от трёх сантиметров для удобства монтажа светильников.

Расчёт материалов

Расчёт необходимого количества материалов производится в зависимости от количества устанавливаемых светильников.

На основании дизайна интерьера или схемы расположения светильников учитывается количество точек освещения, расстояние до них от распределительной коробки и выключателя. Далее выбирается способ подключения и, в соответствии с ним, рассчитывается длина необходимого электрического кабеля и количество соединительных клемм (для качественного, аккуратного и быстрого монтажа рекомендуется использовать клеммы).

В итоге составляется ведомость необходимых материалов и производится их закупка и доставка к месту монтажа.

Прокладка провода

Монтировать проводку к местам расположения потолочных светильников удобнее всего до монтажа натяжных или навесных конструкций потолков.

При натяжных потолках размечаются места расположения светильников, устанавливаются специальные закладные изделия, на которые впоследствии будет установлены споты и к каждой из них протягивается кабель (его можно фиксировать к потолку специальными монтажными клипсами).

При устройстве каркасных натяжных потолков кабель монтируется по металлическому каркасу до облицовки потолка гипсокартонными листами или пластиковыми панелями. Провод разводится к каждому месту установки светильника и закрепляется к каркасу пластиковыми хомутами.

К осветительным приборам, в зависимости от того имеют ли они заземление или нет, протягивается двух или трёхжильный электрокабель. Тип и сечение кабеля зависит от мощности светильников. Часто к светильникам небольшой мощности применяют ШВВП 2х1, но можно применять и другие виды кабеля.

Подготовка отверстий

Подготовка отверстий также зависит от типа потолка. При натяжном потолке приклеивают специальное кольцо строго в соответствии с отверстием закладной детали, по внутреннему контуру которого вырезают отверстие под светильник. При навесном потолке, из гипсокартона или пластиковых панелей, размечается центр отверстий на самой конструкции, подбирается необходимый диаметр коронки и высверливаются с помощью шуруповерта или дрели сами отверстия.

Подключение точечных светильников

Выполнив работы по разводке электрического кабеля необходимо подключить устройства

Если монтируемые светильники рассчитаны на постоянное напряжение 12 В и кабель вели от трансформатора, то важно не перепутать «плюс» и «минус», иначе освещение работать не будет. При светильниках переменного тока с напряжением 220В нет разницы к какому выводу устройства монтировать «ноль», а к какому «фазу»

Закрепление светильников

Закрепление потолочных светильников происходит в зависимости от конструкции. Встраиваемые светильники закрепляются с помощью расположенных на них специальных скоб. Накладные крепятся с помощью саморезов, а подвесные с помощью крюков.

При закреплении необходимо убедиться в том, что крепление или саморезы не будут задевать электрический кабель.

По завершении всех работ остается только включить освещение, убедиться, что все работает правильно и наслаждаться светом.

Как правильно расположить точечные светильники на натяжном потолке

Схемы управления освещением с использованием различных типов выключателей

Схемы подключения светодиодных лент к сети 220 В и способы соединения лент между собой

Сравнение основных параметров светодиодных ламп и ламп накаливания, таблица соответствия мощности и светового потока

Что такое галогенная лампа, где используется, как выбрать галогенную лампу для дома

Параллельное и последовательное соединение проводников

Сборка

На сегодняшний день рынок осветительных приборов может похвастать невероятно богатым ассортиментом. Светодиодные светильники можно приобрести практически в любом строительном магазине, или же в магазине с бытовой электротехникой. Собрать светильник достаточно просто – но перед этим нужно определиться с желаемым типом освещения, ведь широкий ассортимент говорит о разнообразии характеристик.

Основная классификация светодиодных светильников включает в себя следующие группы приборов:

Линейные;
Потолочные;
Настенные;
Промышленные;
Прожекторы;
Подводные;
Контроллеры.

Стоит рассмотреть несколько наиболее распространенных видов светильников, чтобы понимать, о чем идет речь:

Светодиодные ленты. Такое освещение лучше всего подходит для коридора, где особенной необходимости в точечных светильниках нет. Светодиодные ленты продаются в сборе. На одной стороне изделия располагается заглушка, а на другой – провода, которые подключаются к питанию. Разумеется, блок питания должен соответствовать мощности ленты, а при подключении нужно следить за полярностью проводов. Недостатком таких устройств является высокая степень нагрева, из-за чего их нельзя устанавливать в узких каналах с плохой вентиляцией.
Точечные светильники. Поскольку светодиодных лент недостаточно для полноценного освещения больших помещений, в них приходится использовать точечные осветительные приборы. Такие устройства располагаются на стенах или потолке, причем нередко их немного наклоняют, чтобы создать наиболее комфортное освещение. Подбирая такие приборы, нужно очень хорошо рассчитать всю электросеть, чтобы ее отдельные элементы соответствовали друг другу.
Светильники с датчиками движения. По большому счету, это всего лишь модификация обычных светодиодных ламп. В таких устройствах имеются датчики, отслеживающие движение и запускающие освещение только в то время, когда это необходимо. Такие устройства, во-первых, очень хорошо подходят для освещения участков, где постоянный свет не требуется, а во-вторых, имеют более высокий рабочий ресурс за счет значительно меньшего времени работы.
Собранные светильники с радиаторами. Пожалуй, самый удобный вид устройств – готовые светильники не предполагают сборки. Обычно такие приборы покупают при отсутствии опыта или знаний, необходимых для самостоятельной сборки всех элементов устройства.

Впрочем, если все же есть необходимость собирать светильник самостоятельно, то нужно приобрести весь комплект деталей и приступать к работе. Сначала нужно к радиатору, покрытому термопастой, прикрепить светодиод (или светодиоды, если радиатор рассчитан на несколько ламп). При сборке нужно обязательно следовать инструкции и всегда следить за тем, чтобы мощность устанавливаемых светодиодов соответствовала мощности остальных элементов системы.

Установка светодиодных систем с использованием LED-профилей

№	Наименование работы	Цена, руб.
1	Разработка эскизного проекта	от 2 000
2	Монтаж блока питания, контроллера	1 200 за шт.
3	Монтаж светодиодной ленты в нишу в стене (без профиля)	от 500 за м.п.
4	Монтаж светодиодной ленты в нишу в потолке (без профиля)	от 700 за м.п.
5	Монтаж подсветки ступеней светодиодной лентой	Ширина лестницы до 1.5 метров	1 200 руб./ступень
Ширина лестницы более 1.5 метров	900 руб.за м.п.
6	Монтаж подсветки ступеней и пола светодиодной лентой в алюминиевом профиле (Floor Profil)	от 1 800 руб. за м.п.
7	Монтаж подсветки стен с помощью LED-профиля (DUO Profil)	от 1 700 руб. за м.п.
8	Монтаж подсветки LED-профиля (Delta Profil)	плинтус	от 1 600 руб. за м.п.
галтель	от 1 800 за м.п.
9	Монтаж профиля «парящий потолок» (Corner Profil)	от 2 300 за м.п.
10	Установка подсветки стеклянных полок шкафа	от 1 100 за 1 полку

Особенности монтажа

Чтобы правильно подключить точечные светильники надо не только грамотно выбрать схему. Надо соблюсти определенную последовательность действий, которая зависит от типа потолка.

Надо всего лишь подключить несколько точечных светильников — и вы имеете красивый интерьер

В натяжные потолки

Точечные светильники обычно устанавливают с подвесными или натяжными потолками. Если потолки натяжные, все провода укладывают заранее. Их крепят к потолку, не подключая к питанию, размещают и закрепляют на подвесах светильники, затем подключают к ним провода и проверяют работу.

Подготовлено к установке натяжных потолков

Перед монтажом натяжных потолков питание отключают, вынимают лампы и снимают части, которые могут пострадать от температуры. После установки натяжных потолков в материале прорезают отверстия (светильники видны или их можно нащупать), устанавливают уплотнительные кольца, после чего собирают светильники.

В потолки из гипсокартона

Если потолок сделан из гипсокатрона, можно действовать по той же схеме, но монтировать светильники надо после того, как потолок будет зашпаклеван. То есть, развести проводку, оставить свободно свисающие концы проводки. Чтобы не возникли проблемы с определением мест расположения осветительных приборов, необходимо нарисовать подробный план с указанием точных расстояний от стен и друг от друга. По этому плану делают разметку и дрелью с коронкой соответствующего размера вырезают отверстия. Так как небольшие подвижки — в несколько сантиметров — могут быть, нарезая кабель оставляйте запас в 15-20 см. Этого будет вполне достаточно (но не забудьте, что провода крепятся к основному потолку и они должны на 7-10 см выходить за уровень гипсокартона. Если концы окажутся слишком длинными, их всегда можно укоротить, а вот нарастить — большая проблема.

Если необходима установка преобразователя

Есть второй способ подключить точечные светильники на гипсокартонный потолок. Он используется если источников света немного — четыре-шесть штук. Весь монтаж точечных светильников вместе с проводкой делают после того как завершили работу с потолком. До начала монтажа за уровень потолка заводят кабель/кабели от распределительной коробки. После окончания работ по шпаклевке и шлифовке делают разметку, сверлят отверстия. Через них прокидывают кабель, выводя концы наружу. После монтируют сами светильники.

Все несложно, но этот способ нельзя назвать правильным: кабели просто лежат на гипсокартоне, что точно не соответствует противопожарным нормам. На это еще можно закрыть глаза, если перекрытие бетонное, кабель взят негорючий, сечение провода не маленькое, соединение проводов сделано правильно.

Последовательность работ в фото формате

Если же перекрытия деревянные, по ПУЭ требуется прокладка в негорючих цельнометаллических лотках (кабель каналах) или металлических трубах. Смонтировать такую проводку можно только до начала работ с потолком. Нарушать правила монтажа очень нежелательно — дерево, электричество, выделение тепла при работе… не самое безопасное сочетание.

Схема разводки проводов при подключении в сеть 220 В

Это самый простой способ, не требующий установки преобразователей. Большая часть современных светильников рассчитана на напряжение 220 В, поэтому проблем с подключением не возникнет. Надо выбрать подходящую схему, так как есть два основных варианта и у каждого есть свои плюсы и минусы.

Последовательный вариант

Подключение точечных светильников этим способом отличается простотой и самым низким расходом кабеля. Но при этом соединять в последовательную цепь стоит не больше, чем 6 светильников, иначе проводка будет подвергаться высоким нагрузкам и опасность перегрева вырастет в разы. Подключать следует так:

Фазу завести на выключатель, от него протянуть к первому светильнику. Его соединить со следующим и так далее до последнего элемента.
Ноль нужно вести напрямую к последнему светильнику и подключить только там. В итоге при включении света цепь замкнется и все лампочки одновременно загорятся.
Если есть заземление, то его подают на соответствующий контакт каждого светильника. Можно подключить землю из ближайшего выключателя или розетки.
Лучше всего использовать не кабель, а одножильные провода, так как один идет сразу к последнему светильнику, а второй постоянно разрывается. Так можно сэкономить.

Схема последовательного подключения.

Так как при последовательном подключении энергия распределяется на все лампочки, свет может быть тусклым. Но если поставить светодиодные варианты, то напряжения хватит и разницы в яркости практически не будет.

Параллельное подключение

Эта схема подключения предполагает отдельное подключение каждой лампы, что позволяет работать всем светильникам с максимально возможной мощностью. Вариант пользуется наибольшей популярностью, его применяют почти всегда. Подходит для любого числа встроенных светильников. Первый вид – шлейфное подключение, особенности такие:

Способ достаточно прост и предполагает подвод провода к первому выключателю, от него ко второму и так далее до самого конца. Фаза идет через выключатель, а ноль из распределительной коробки. Он также соединяется со всеми лампами последовательно.
Если используется двухклавишный выключатель, то схема усложняется за счет большего количества проводов и подключения двух независимых контуров. При этом принцип работы остается тем же.

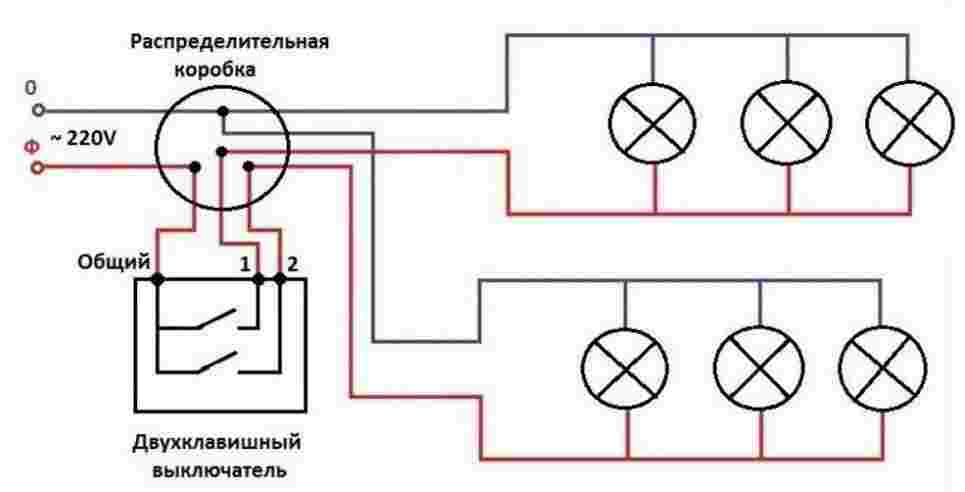

Шлейфное подключение с двухклавишным выключателем.

Если перегорает одна лампочка, то перестают работать все, расположенные за ней. Поэтому определить сгоревший элемент очень легко.

Лучевое подключение – самое сложное, но и самое надежное и практичное. В этом случае расходуется больше всего кабеля, так как он ведется к каждому светильнику отдельно. Перед началом работы нужно завести питающую жилу на середину помещения, чтобы до всех светильников было примерно одинаковое расстояние. Помнить следующее:

Вести отдельный провод фазы и нуля к каждой лампе отдельно. Разводка похожа на лучи солнца, отсюда и пошло название.
Главное – сделать надежное соединение, так как к питающей жиле может подходить большое количество проводов. Для этого можно использовать пайку, купить специальную колодку или приспособить стандартную винтовую так, как показано на фото ниже.
Из-за сложности и большого количества кабеля способ применяется реже, чем шлейфное подключение. Главная проблема – надежное соединение нескольких проводов.

Простой вариант соединения стандартной колодкой.

Как правильно подключать точечные светильники
