Пустотные плиты перекрытий: нагрузка, прогибы, отличия пк от пб

Что необходимо сделать перед началом работ?

Изначально нужно оценить состояние перекрытия и его фактическую несущую способность. Это выполняется следующим образом:

Визуальный осмотр – определяются геометрические размеры, целостность армирующего каркаса, выявляются дефекты конструкции.
Инструментальный контроль – определяется реальный запас прочности полевыми методами, сечение арматуры, измеряется раскрытие трещин и величина прогиба конструкции, толщина стяжки и штукатурки на потолке.

Общая технология усиления включает такие мероприятия:

Определяется способ увеличения несущей способности и фронт предстоящих работ.
Составляется проектно-техническая документация на упрочнение перекрытия.
Производятся требуемые для восстановительных работ расчеты.
Закупаются стройматериалы для ремонтных работ.

На что обязательно нужно обратить внимание при покупке

Иногда продавцы пытаются сэкономить, реализуя так называемые облегчённые варианты панелей. Маркировка пустотных изделий может утверждать, что изделие способно выдержать до 500 килограмм на 1м2, но на деле показатель с большой вероятностью будет ниже.

Реализаций такой продукции может приравниваться к уголовным преступлениям. Ведь приобретение подобных изделий увеличивает риск того, что здание может обрушиться. С проблемой сталкиваются не только в провинциях, но и в крупных городах вроде Москвы и Питера. Любая ошибка при проектировании может привести к трагическим последствиям. Потому надо внимательно изучать каталог многопустотных плит перекрытий.

Классификация плит

Вопрос о том, какие бывают плиты перекрытия, чаще возникает у домашних мастеров, которые решили самостоятельно заниматься строительством дома

Но при этом важно учитывать, что выбор конкретных железобетонных изделий основывается на предварительных расчетах, выполняющихся при разработке проектно-технической документации. Из этого следует вывод – строить дом нужно в строгом соответствии с разработанным профессионалами проектом.. Основные разновидности ЖБ плит перекрытия:

Основные разновидности ЖБ плит перекрытия:

Пустотные – с продольными технологическими отверстиями, проходящими по всей длине изделия.

Рисунок 2. Разные типы многопустотных железобетонных изделий
Ребристые – с продольными ребрами, обеспечивающими высокую жесткость ЖБИ.

Фото 3. Ребристые плиты
Сплошные или полнотелые – железобетонные изделия сплошного сечения.

Фото 4. Полнотелые ЖБИ

Также различные типы плит перекрытия имеют разные размеры – ширина и высота обычно стандартная, а максимальная длина отличается. Подробнее этот вопрос будет рассмотрен в соответствующем пункте этой статьи.

Многопустотные плиты

В частном домостроении наибольшим спросом пользуются пустотные железобетонные плиты. Продольные технологические пустоты обеспечивают относительно небольшой вес ЖБИ, способствуют увеличению тепло- и звукоизоляционных характеристик за счет содержащегося в них воздуха.

В зависимости от толщины различают такие вид плит:

Стандартные – ПК и ПБ толщиной 220 мм.
Облегченные – ПНО, 3,1ПБ и 1,6ПБ толщиной 160 мм.

Фото 5. Плиты серии ПК с круглыми пустотами

Разновидности железобетонных изделий по технологии изготовления:

ПК и ПНО – производятся по старой опалубочной технологии. Бетон заливается в специальные металлические опалубки. Характеризуются круглыми пустотами и наличием монтажных петель.
ПБ, 3,1ПБ и 1,6ПБ – изготовляются методом непрерывного безопалубочного формования. Плита-полуфабрикат большой длины формуется на стендах с применением специализированного оборудования. После набора бетоном прочности производится резка на изделия необходимых размеров.

Фото 6. Внешний вид ЖБИ серии ПБ

Облегченные плиты серий ПНО, 3,1ПБ и 1,6ПБ предназначены в основном для малоэтажного строительства. Однако благодаря особому методу армирования они обладают аналогичной стандартным изделиям несущей способностью. При этом за счет сниженного веса эти ЖБИ передают меньшие нагрузки на несущие конструкции. Также они характеризуются более низкими расходами на транспортировку.

Другие разновидности плит

Гораздо меньшим спросом в частном домостроении пользуются следующие типы железобетонных изделий:

Ребристые – повышенные прочностные характеристики и несущая способность достигаются благодаря оптимальному распределению в конструкции ребер жесткости и более тонкой основы согласно нагрузкам на растяжение и сжатие. Основная область применения – перекрытие производственных объектов и высотных зданий. При строительстве частных домов используются крайне редко в основном из-за ребристой нижней плоскости, усложняющей отделку.

Рисунок 7. Внешний вид ребристых изделий
Полнотелые – представляют собой железобетонное изделие сплошного сечения (без пустот), за счет чего обладают большим весом при практически равной несущей способности по сравнению с пустотными плитами. В частном домостроении спросом практически не пользуются.

Рисунок 8. Внешний вид сплошных плит

Обвязка плит арматурой

Для придания большей жесткости получившейся конструкции следует воспользоваться эффективным способом укрепления.

Для работы на этом этапе понадобятся следующие материалы:

Стальная проволока сечением 3-5 мм.
Гладкая арматура диаметром 10 мм.
Г-образный анкер, имеющий загиб 30-40 см.

Арматуру продевают в монтажные петли, за которые зацепляли строп, а места связки закрепляют сваркой.

Армирование плит перекрытия выполняется по следующей схеме:

Обвязка плит арматурой

Крайние плиты связываются по диагонали с помощью проволоки.
Соседние панели – перемычками из гладкой арматуры.
Соединение плиты со стеной армируется Г-образными анкерами, которые располагают с шагом в 2-3 метра вдоль стены.
Места соединения плит, опирающихся на внутреннюю перегородку, армируются с помощью гладкой арматуры.

Выбор марки бетона

Следует сказать, что вопрос подбора марки бетона для самодельного перекрытия крайне важен. Ведь неправильный выбор данного материала сулит проблемами с прочностью, снижением сопротивляемости к нагрузкам и так далее. А потому рекомендации специалистов в этом вопросе лишними точно не будут. Рассмотрим, какие есть марки бетона на сегодняшний день.

Марка М100 представляет собой решение с наиболее низким качеством и обычно используется перед заливанием монолитных конструкций. Обычно такой вариант применяют для заливки фундаментной ленты, формирования подушки из бетона, установки бордюра и так далее.
Бетон марки М150 используется для пола, стяжки, а также создания фундамента для построек, где насчитывается небольшое количество этажей.
М200 будет применяться для формирования пола, отмосток и стяжки. Из-за высокой прочности материала его используют для производства бетонных лестниц.
М250 будет отличным решением в создании монолита ленточных фундаментов, а также плит перекрытий.
М300 применяется для формирования плит перекрытий, а также бетонных лестниц.
М350 используют для создания различных поверхностей монолитного типа, балок и бассейнов.

Марки М400, М450 и М500 практически не применяются в строительстве частных объектов. Они востребованы в создании таких построек, как плотины, дамбы, мосты и различные гидротехнические сооружения.

Что можно узнать о характеристиках и размерах плит перекрытия ПК

Не каждому строителю требуется перед покупкой изучать особенности производства различных видов панелей, но каждый, кому предстоит столкнуться с покупкой материалов для стройки, должен знать, как расшифровать маркировку, указанную на продукции. Маркировка каждого изделия производится в соответствии с нормами ГОСТ 23009.

Стандартные плиты перекрытия выдерживают значительные нагрузки – до 1250 кг/м2.

На изделии обычно указывается 3 буквенно-цифровые группы, разделённые тире и точками. Вначале обычно обозначаются тип панели и основные размеры плиты покрытия, такие как длина и ширина

Важно знать, что все значения указываются в дециметрах и округляются до целого значения. Помимо этого, в обозначениях отмечается несущая способность перекрытий или же это может быть показатель расчётной нагрузки, измеряемый в килопаскалях или килограммах на квадратный метр изделия

Если приобретается плита, изготовленная из напряжённого бетона, дополнительно указывается класс армирующей стали. Вид бетона обычно на продукции не обозначается. Третья группа маркировки зачастую содержит такие характеристики:

устойчивость к газам;
способность выдерживать сейсмическое воздействие;
присутствие дополнительных закладных элементов.

Маркировка плиты перекрытия содержит полную информацию: вид, размеры, прочность на сжатие.

В качестве примера, который поможет разобраться в структуре маркировки, можно рассмотреть многопустотную плиту 1ПК63.15-6АтVЛ, где:

1ПК – означает, что это многопустотная плита с округлыми сквозными отверстиями;
63 – округлённое значение длины в дециметрах, в миллиметрах это будет 6280;
15 – округлённое значение ширины, при переводе в миллиметры означает 1490;
6 – максимальная нагрузка на панель составляет 6 кПа или же 600 кг на квадратный метр;
АтV – маркировка, указывающая класс использованной арматуры;
Л – данная буква обозначает, что изделие произведено из лёгкого бетона.

Если изделие имеет маркировку похожего типа 1ПК 63.15-6АтV-С7, то можно сказать, что такая плита рассчитана на использование в зоне повышенной сейсмической активности и способна выдерживать подземные толчки силой до 7 баллов по шкале Рихтера. Именно об этом говорит дополнительная маркировка С7.

Продолжение статьи читайте на следующей странице.Для перехода к следующей части статьи используйте цифры постраничной навигации.

сечения плиты

Рисунок 4 – Расчетное сечение плиты

Площадь приведенного сечения плиты:

Статический момент приведенного сечения относительно нижней грани:

Расстояние от нижней грани до центра тяжести приведенного сечения:

Момент инерции приведенного сечения:

Момент сопротивления приведенного сечения по нижней зоне:

Момент сопротивления приведенного сечения по верхней зоне:

Расстояние от ядровой точки, наиболее удаленной от растянутой грани, до центра тяжести сечения:

Где

Принимаем

Расстояние от ядровой точки, наименее удаленной от растянутой грани, до центра тяжести приведенного сечения:

Упругопластический момент сопротивления по растянутой зоне:

Где г=1.75 – для тавровых сечений с полкой в сжатой зоне.

Упругопластический момент сопротивления по сжатой зоне:

Где г=1.5 – для тавровых сечений с полкой в растянутой зоне при bf/b˃2 и hf/h˂0.2.

Виды и особенности пустотных плит

Многопустотные железобетонные изделия для горизонтальных несущих и ограждающих конструкций выпускаются нескольких типов по технологии производства:

ПК – применяется опалубочный метод формования, при котором бетон заливается в специальные формы стандартных размеров.

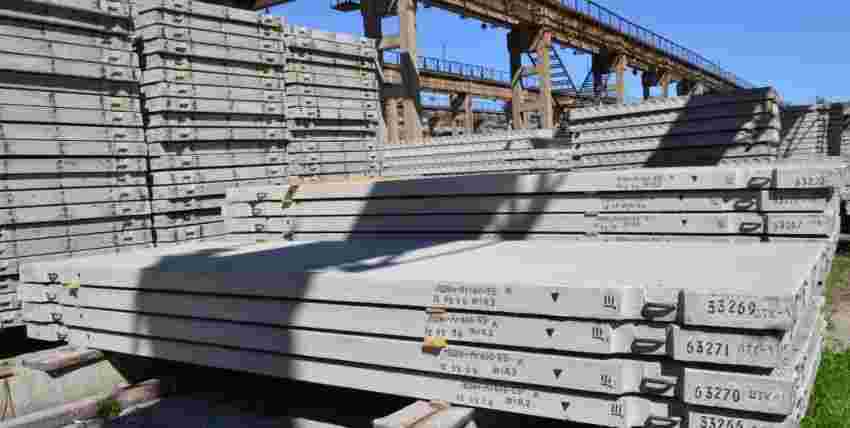

Фото 1. ЖБ плиты серии ПК
ПБ – используется метод непрерывного безопалубочного формования. В результате получается длинная плита-полуфабрикат, которая разрезается на элементы заданных габаритов после набора бетоном прочности.

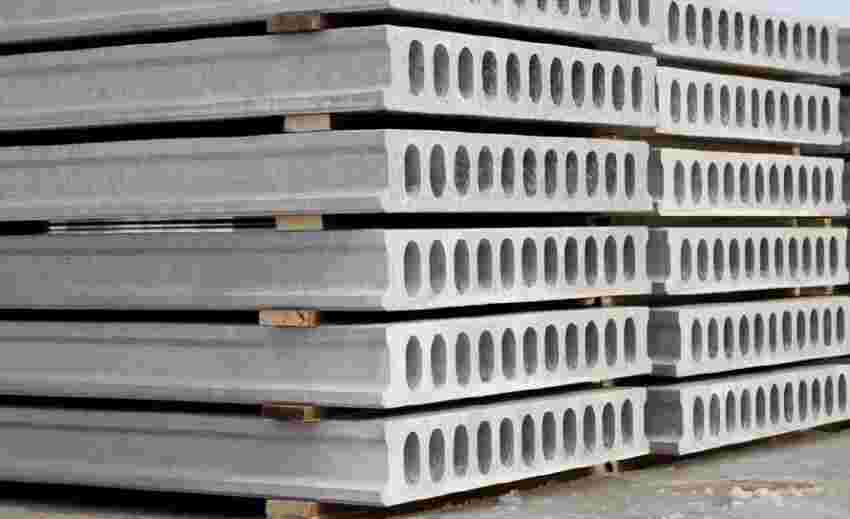

Фото 2. Изделия марки ПБ

ЖБИ выпускаются разных видов по толщине:

Стандартные толщиной 220 мм – ПК и ПБ.
Облегченные толщиной 160 мм – ПНО (изготовляются по старой опалубочной технологии), а также 3,1ПБ и 1,6ПБ (производятся согласно современному безопалубочному методу).

Между собой плиты ПБ и ПК отличаются такими особенностями:

Внутреннее армирование – конструкция армирующего каркаса в изделиях, изготовленных безопалубочным методом, позволяет резать их под любым углом от 0 до 180°. Однако это лучше производить в заводских условиях. ПК резать не допускается – это может привести к нарушению их несущей способности.

Фото 3. Плиты ПБ, отрезанные под разными углами
Конфигурация продольных технологических отверстий – ЖБИ, произведенные по опалубочной технологии, имеют круглые большие пустоты, что обеспечивает возможность прокладки в них инженерных коммуникаций (к примеру, канализационных стояков).
Качество бетонной поверхности – благодаря современной технологии изготовления плиты ПБ характеризуются идеальной геометрией и более качественной поверхностью без наплывов и сколов. Это позволяет сэкономить на последующих отделочных работах.

Типы бетонных плит и их преимущества

Монолитная плита из бетона, в качестве перекрытия считается самым надежным способом укладки. Такого результата можно достичь только в заводских условиях, по технологии, в которой заложены специальные температурные режимы и время отвердения.

Плиты перекрытия делятся на 2 типа:

Пустотелая
Полнотелая.

Наиболее распространенными в строительстве пустотелые монолитные плиты, которые характеризуются небольшим весом и приемлемой ценой. Благодаря этому, плиту можно использовать при самостоятельном строительстве.

Полнотелые плиты в основном применяются только, для особо важных объектов, в которых предполагаются большие нагрузки и напряжения.
Пустотелые монолитные плиты обеспечивают более высокий уровень звукоизоляции, но принцип размещение пустот и их количество должно быть выбрано, после того, как будет сделан точный расчет.

Нагрузка, которую могут выдерживать плиты перекрытия, напрямую зависит от марки цемента, который использовался в изготовлении. Рекомендуется применять цемент марки М300 или М400, так готовое изделие будет выдерживать 400 кг на 1 куб. см. в секунду. Но при этом, при самостоятельном строительстве стоит знать, что это цифра, которая характеризует на плиту, нагрузку временную, а не постоянную.

Плиточные перекрытия являются наиболее важным элементом постройки, благодаря которым нагрузка распределяется по опорам. Каждая такая плита должна характеризоваться небольшой массой и высоким уровнем прочности. Максимальная длина плиты, исхода из сортамента может достигать 9,7 м, а максимальная ширина 3,5 м. Среди всех предлагаемых, на строительном рынке вариантов, самым востребованным считается плита с габаритами 6х1,5 м, которая используется для многоэтажных построек, жилых зданий и загородных коттеджей.

Преимущества и недостатки

Железобетонные каркасы применяется в строительстве как многоэтажных, в том числе высотных, конструкций, так и в сооружении небольших частных домов. В первом случае это техническая необходимость в силу прочности такого вида материала, во втором – экономично не обосновано, так как можно использовать более дешевые составляющие. К плюсам использования железобетонного каркаса в строительстве можно отнести:

хорошие несущие данные;
большой эксплуатационный период;
большую длину пролетов (6 м);
качественное изготовление составляющих каркаса полностью проводится на производствах, что обосновывает их надежность.

Из-за того, что железобетонными каркасами можно создавать большие площадки, расширяется возможность в планировании внутреннего пространства. Среди недостатков можно назвать только большой вес конструкций.

Виды нагрузок

Стандартная величина несущей способности конструкции равна 800 кг/м². При этом выпускаются модификации межэтажных перегородок, рассчитанные на нагрузку в пределах 1200-1600 кг/м².

Элементы перекрытия воспринимают следующие виды усилий:

статические нагрузки. Сверху они создаются напольным покрытием, утеплительным слоем и массой стяжки, весом межкомнатных перегородок и мебели, а также тяжестью других функционально-декоративных предметов интерьера. Снизу на перекрывающую систему оказывают постоянную нагрузку потолочные осветительные приборы, подвесные потолки, потолочные карнизы для штор и другие навесные виды оборудования;
динамические нагрузки. Они в основном создаются в результате перемещения людей и домашних животных по поверхности межэтажной панели. Также в образовании переменной нагрузки участвуют подвижные элементы мебели на роликах, потолочные системы освещения на рельсовой основе, роликовые раздвижные перегородки с креплением на потолке.

Оказываемое на железобетонное основание давление по площади приложения делится на 2 категории:

точечные нагрузки – создаются подвесным оборудованием в виде люстры или потолочного прибора сплит-системы;
распределенные нагрузки – создаются, к примеру, конструкцией подвесного потолка.

Отдельная категория – комплексные нагрузки. Это сложные в расчете усилия, например, давление, оказываемое ванной. При этом наполненная водой ванна воздействует на поверхность распределенной нагрузкой, а каждая из ее опор создает локальное давление.

Характеристики пустотелых (многопустотных) плит

Размер

От габаритов пустотелой ПК зависит и ее окончательная цена. Принципиальное значение, кроме таких характеристик, как длина и ширина, имеет еще и вес.

Габариты ПК колеблются в следующих пределах:

в длину плита может быть от 1180 до 9700 миллиметров;
в ширину – от 990 до 3500 миллиметров.

Самые востребованные и распространенные – это многопустотные ПК, длина которых составляет 6 метров, а ширина 1,5 метра. Существенное значение также имеет толщина (высота) ПК (правильней будет называть этот параметр «высотой», но строители обычно называют ее «толщиной»).

Итак, высота, которой могут обладать многопустотные ПК, стабильно имеет размер в 220 миллиметров. Немалое значение имеет, естественно, и масса ПК. Плиты перекрытия из бетона должен поднимать подъемный кран, грузоподъемность которого минимум должна составлять 4-5 тонн.

Масса

Производимые в Российской Федерации плиты имеют вес в пределах от 960 до 4820 килограммов. Масса считается основным аспектом, по которому обусловливается метод, посредством которого будет производиться сборка плит.

Вес плит схожей маркировки может различаться, но лишь незначительно: поскольку если расценивать массу с точностью до грамма, то это сделать очень трудно, так как на массу способно оказать воздействие множество факторов (влажность, состав, температура и другое). Если, к примеру, плита попала под дождь, значит, она, естественно, станет немного тяжелее той панели, которая не была под дождем.

Плита перекрытия (пустотка) – достоинства и слабые стороны многопустотных плит

Плиты перекрытия пустотные – популярный стройматериал, обладающий комплексом преимуществ.

Благодаря системе перекрещивающихся балок и армированию с заполнением бетона, такие железобетонные конструкции способны выдерживать довольно внушительную нагрузку

Главные достоинства:

облегченная конструкция. При одинаковых габаритах с цельными панелями, изделия отличаются высоким запасом прочности и не оказывают при этом повышенных нагрузок на коробку и фундаментную основу здания;
уменьшенная стоимость. Если сравнивать с монолитными плитами, то для производства пустотелой продукции требуется меньший объем бетонной смеси. Это позволяет уменьшить объем затрат, предусмотренных сметой;
повышенные шумоизоляционные свойства и теплоизоляционные характеристики. Они достигаются благодаря воздушной прослойке, сформированной продольными полостями внутри бетонного массива;
соответствие промышленно выпущенных плит требованиям действующих стандартов. В кустарных условиях небольшим предприятиям проблематично изготовить массивные плиты с увеличенными габаритами;
возможность ускоренной установки многопустотных панелей. Монтажные мероприятия плит осуществляются более быстрыми темпами, чем сооружение монолитной конструкции из железобетона с использованием опалубки;
расширенный типоразмерный ряд продукции, отличающийся габаритными размерами. Это позволяет использовать стандартные плиты различных параметров для сооружения перекрытий сложной конфигурации.

Кроме указанных достоинств имеются также следующие плюсы:

возможность использования внутренних каналов для укладки инженерных коммуникаций различного назначения;
повышенные прочностные характеристики изделий, произведенных в промышленных условиях;
устойчивость продукции к температурным колебаниям, воздействию влаги и вибрационным нагрузкам;
возможность применения плит в сейсмически активных регионах с уровнем активности до 8-9 баллов;
плоскостность бетонной поверхности, благодаря которой упрощается выполнение отделочных работ.

Пустотелый строительный материал имеет отличные теплоизоляционные свойства, он морозоустойчив и способствует противопожарной безопасности

Профессиональные строители также отмечают неподверженность многопустотных изделий усадке, минимальные допуски на габаритные размеры и стойкость продукции к воздействию коррозионных процессов. Кроме того, при выполнении строительных мероприятий отпадает необходимость в установке дополнительных опорных стоек.

Железобетонные панели, из которых формируют перекрытия, имеют также слабые стороны:

требуют применения грузоподъемной техники для выполнения монтажных работ. В связи с потребностью в грузоподъемном кране увеличивается сметный объем расходов и возникает необходимость увеличения площади стройплощадки;
нуждаются в предварительном выполнении прочностных расчетов. До начала монтажа следует квалифицированно выполнить расчет нагрузки

Важно верно вычислить величину усилий статического и динамического характера и оценить нагрузочную способность стен.

Виды и маркировка

Все плиты перекрытия по способу и месту изготовления можно разделить на два типа:

монолитные;
сборные железобетонные.

Монолитные

Изготавливаются непосредственно на строительной площадке по технологии монолитных работ:

устройство опалубки;
монтаж армирующего каркаса;
заливка бетона.

Чаще всего монолитные плиты перекрытий используются в тех случаях, когда проектом предусмотрен каркас здания, возводимый из монолитного бетона. Но и в случае сборного варианта каркаса практически в каждом проекте содержаться участки с монолитными плитами перекрытий.

Достоинства монолитного варианта:

экономия в расходе материалов;
отсутствие швов между плитами и, как следствие, более надежная и герметичная конструкции перекрытия;
возможность при правильном выполнении работ получить конструкцию с большим сроком службы.

Недостатки монолитных плит перекрытия:

невозможность выполнять работы в холодное время года или значительное удорожание их стоимости;
большая трудоемкость работ и необходимость набора конструкцией прочности, что ведет к значительному увеличению сроков строительства;
серьезные требования к качеству работы и материалов, которые сложнее выполнить в условиях строительной площадки.

Сборные железобетонные плиты

Чаще всего под плитами перекрытия понимают именно сборные железобетонные конструкции, которые изготавливаются на заводах ЖБИ и ЖБК, затем доставляются на объект и монтируются.

По сути, единственным недостатком данной конструкции является незначительный перерасход материалов и несколько менее жесткая, по сравнению с монолитом, конструкция перекрытия. Но даже этот минус можно в значительной степени нивелировать, используя наиболее подходящий тип сборных ж/б плит, которых выпускается значительное количество. А плюсы от использования рассматриваемого варианта очевидны:

гарантированное качество изделий, которое гораздо легче обеспечить в заводских условиях;
скорость и простота монтажа;
возможность выполнения работ в течение всего года.

Существует большое количество разнообразных сборных ж/б плит перекрытия. Их можно условно разделить на две большие группы:

пустотные. Самые обычные и наиболее часто применяемые конструкции. Могут использоваться практически везде, наиболее часто – в междуэтажных перекрытиях. Наличие пустот внутри плит позволяет обеспечить лучшую тепло- и звукоизоляцию. В свою очередь делятся на несколько подгрупп, подробнее о которых – в разделе маркировка;

ребристые. Чаще всего применяются для сооружения кровли в промышленных зданиях (склады, ангары, гаражи, цеха), в том числе неотапливаемых. Обладают повышенной несущей способностью и прочностью.

Как уже было отмечено, наиболее часто встречается обыкновенная пустотная плита перекрытия. Их выпускается множество видов. Для того чтобы понять, какая именно нужна, разработана специальная маркировка.

Маркировка

ГОСТ 9561-91 четко описывает требования, предъявляемые к производству пустотных плит перекрытия, а также существующие их виды. Раздел 1.2.1. перечисляет их все.

Тип плиты	Описание
1ПК	толщиной 220мм с круглыми пустотами, диаметром 159мм, предназначенные для опирания по двум сторонам
1ПКТ	то же, для опирания по трем сторонам
1ПКК	то же, для опирания по четырем сторонам
2ПК	толщиной 220мм с круглыми пустотами, диаметром 140мм, предназначенные для опирания по двум сторонам
2ПКТ	то же, для опирания по трем сторонам
2ПКК	то же, для опирания по четырем сторонам
3ПК	толщиной 220мм с круглыми пустотами, диаметром 127мм, предназначенные для опирания по двум сторонам
3ПКТ	то же, для опирания по трем сторонам
3ПКК	то же, для опирания по четырем сторонам
4ПК	толщиной 260мм, с круглыми пустотами, диаметром 159мм и вырезами в верхней зоне по контуру, предназначенные для опирания по двум сторонам
5ПК	толщиной 260мм, с круглыми пустотами, диаметром 180мм, предназначенные для опирания по двум сторонам
6ПК	толщиной 300мм, с круглыми пустотами, диаметром 203мм, предназначенные для опирания по двум сторонам
7ПК	толщиной 160мм, с круглыми пустотами, диаметром 114мм, предназначенные для опирания по двум сторонам
ПГ	толщиной 260мм с грушевидными пустотами, предназначенные для опирания по двум сторонам
ПБ	толщиной 220мм, изготовляемые методом непрерывного формирования на длинных стендах и предназначенные для опирания по двум сторонам

На основании приведенной классификации можно понять, что означает каждая буква и цифра в наименовании изделия. Для этого достаточно рассмотреть следующий пример.

Монтаж

Для установки плит потребуется три человека: первый занимается подвешиванием детали к крану, двое других устанавливают ее на месте. Иногда при крупном строительстве используют четвертого человека, корректирующего работу крановщика со стороны.

Монтажные работы плит перекрытия производятся согласно технологии, регламентированной нормами СНиП, а также в соответствии с чертежом и раскладкой, согласованными в проекте.

Толщина перегородки рассчитывается в зависимости от проектируемой нагрузки. Если используются ж/б плиты, то они должны быть шириной не менее 10 сантиметров, у ребристых вариантов – от 29 см.

Бетонная смесь готовится непосредственно перед установкой. Лучше заказать ее у специализированных фирм, чтобы она обладала марочной прочностью. Норма расхода раствора определяется из расчета 2-6 ведер на укладку одной плиты.

Дабы правильно и точно класть плиту, ее не нужно сразу отцеплять от строп крана. Для начала при натянутых подвесах перекрытие выравнивают, после чего опускают полностью. Далее строители проверяют высотный перепад с помощью уровня. Если определенной ровности достигнуть не получилось, то придется вновь поднимать плиту и корректировать высоту бетонного раствора.

Специалисты предупреждают, что пустотные плиты лучше устанавливать на две короткие стороны. Кроме того, не следует перекрывать одним перекрытием несколько пролетов, поскольку оно может лопнуть в неожиданном месте. Если все же в схеме предусмотрена одна плита на 2 пролета, то следует сделать несколько прогонов болгаркой в местах перемычек. То есть над центральной перегородкой делается разрез по верхней поверхности. Этим обеспечивается направление трещины в случае будущего раскола.

Сборно-монолитные или пустотные перекрытия имеют стандартную длину. Иногда для строительства необходимы другие габариты, поэтому их делят пилой с алмазным диском

Важно помнить, что резать круглопустотные и плоские плиты вдоль нельзя, что связано с расположением арматуры в опорных зонах. А вот монолиты можно делить в любую сторону. Разрез монолитного бетонного блока может потребовать применения приспособлений для резки металлической арматуры и кувалды

Разрез монолитного бетонного блока может потребовать применения приспособлений для резки металлической арматуры и кувалды.

Сначала нужно сделать пропил на верхней поверхности по намеченной линии. Затем кувалдой проламывается бетон в области пустот и разламывается нижняя часть плиты. Во время работы под линию среза укладывают специальную подкладку, тогда при определенной глубине проделанного отверстия произойдет разлом под собственным весом. Если деталь рубится вдоль, то делать это лучше по отверстию. Внутренние арматурные стержни режутся газовым инструментом или безопасной сваркой.

Профессионалы советуют не рубить болгаркой арматуру до самого конца, лучше оставлять несколько миллиметров и ломать их ломом или кувалдой, так как в противном случае диск может застрять и сломаться.

Если ширины плиты не хватает, то предлагается делать монолитные бетонные стяжки. Снизу под двумя смежными плитами устанавливается фанерная опалубка. В нее укладывается арматура U-образной формы, основание которой лежит в углублении, а концы заходят на перекрытия. Конструкция заполняется бетоном. После его высыхания сверху делается общая стяжка.

Когда монтаж перекрытия закончен, начинают процесс укладки арматуры. Анкеровка предусмотрена для фиксации плит и придания всей конструкции жесткости.

Морозостойкость бетона

Еще одна важная классификация бетона – это его морозостойкость. Этот показатель обозначается буквой «F» и цифрами от 50 до 300, обозначающими количество циклов заморозки и размораживания, которые может выдержать цементно-песчаная смесь. При этом допускается потеря прочности в 5%, но не более.

Исходя из этого, марка бетона по морозостойкости – это очень важный показатель, от которого зависит для каких именно целей можно использовать тот или иной материал.

Полезно! Существует ряд мероприятий, которые позволяют повысить морозоустойчивость бетона: снижение объема воды в смеси и специальные пластифицирующие добавки.

Если говорить о том, как определить класс бетона исходя из его устойчивости к низким температурам, то:

маркам М 100-150 соответствует показатель F 50;
М 200-250 – F 100;
М 300-350 – F 200;
М 400 – F

Кроме марок бетона по морозостойкости и водонепроницаемости также существует параметр бетонного раствора, определяющий состав по удобоукладываемости.
