Технология строительства каркасного дома поэтапно: своими руками

Эксплуатируемая плоская крыша на каркасном доме

Одно из важных преимуществ плоской кровли заключается в том, что она может быть эксплуатируемой. Плоская кровля каркасного дома может служить площадкой, где будет размещаться оборудование, которое в случаях с обычной, скатной кровлей, располагается на фасаде здания.

Кроме оборудования на кровле, которая эксплуатируется, можно разместить уголок отдыха с террасой и небольшим садом. Особенно это актуально при участках небольшого размера.

Если в планах при строительстве есть вариант того, что кровля дома будет эксплуатироваться, то нужно тщательно просчитать нагрузки на фундамент. Проект такого сооружения включает расчеты нагрузок на все конструкции.

Как правило эксплуатируемая кровля должна быть инверсионной. Её отличие от обслуживаемой заключается в том, что на поверхности эксплуатируемой кровли есть постоянное присутствие людей. На обслуживаемую кровлю поднимаются только в случае необходимости проведения очистных работ. А это значит, что поверхность эксплуатируемой кровли должна быть прочной и износостойкой.

Выбор типа и вида кровли всегда зависит от желания и возможностей заказчика. Рассматривая пожелания, мы всегда поможем найти оптимальный вариант, который не только выгоден, но и функционален. Полностью идеальных вариантов не может быть. И если плоская кровля отлично переносит ветровые нагрузки, то приходится закладывать запас на снеговую составляющую. Необходимо тщательно прорабатывать водоотведение. Зато решив все тонкие моменты, можно наслаждаться действительно оригинальным дизайном и неповторимым стилем собственного дома.

Основные критерии выбора материала

Для крыши каркасного дома можно выбирать различные кровельные материалы, но предпочтение нужно отдавать более легким

Это правило особенно важно, если фундамент не рассчитан на большие нагрузки

Строители рекомендуют:

битумную черепицу;
полимерпесчаную черепицу;
профнастил;
шифер;
металлическую черепицу;
цементно-песчаную черепицу.

Для тяжелых кровельных материалов следует делать обрешетку более частой. Дополнительно нужно использовать слой гидроизоляционного материала. Необходимо следить за шагом крепления основного материала кровли. Если сделать его чаще, то вероятность протекания крыши удастся свести к минимуму.

При монтаже кровельных материалов важно придерживаться следующих углов наклона:

Минимум 10 градусов для профнастила.
От 12 и 60 градусами для шифера.
Для еврошифера нижний показатель составляет 6 градусов.
Для керамической плитки – от 18 до 60 градусов. Такого же показателя следует придерживаться при закреплении полимерпесчаной черепицы.
Для битумной черепицы – более 12 градусов.
Металлочерепица требует монтажа под углом свыше 15 градусов.

Проведение инженерных коммуникаций

На заключительном этапе строительства устанавливаются инженерные коммуникации – электричество, системы обогрева, водоснабжения, вентиляции и канализации. Эти работы тоже подчинены определенным строительным нормам, довольно жестким.

Кроме того, конструкция «каркасного пирога» предопределяет особые требования к отопительным системам и вентиляции: строение каркасного дома в виде «дома-термоса» предполагает существенную изоляцию внутренней части дома от окружающего пространства. Оболочка каркасного дома плохо пропускает воздух и водяные пары и, соответственно требует принудительной вентиляции.

Шаг №5: Крыша каркасного дома

Крыша каркасного дома практически ничем не отличается от крыши для других домов, будь то бетонные, кирпичные или какие-нибудь другие. Даже больше скажу, монтаж крыши для каркасного дома будет менее трудоемкий, чем, например, для блочного или кирпичного, потому что ее крепеж к стенам будет значительно проще.

Стоит отметить, что строительство крыши – процесс очень ответственный, но если у Вас не сложная планировка дома, то его можно с легкостью осуществить своими руками.

Построение крыши любого дома, в том числе каркасного – очень большая тема, где присутствуют множество нюансов. Во-первых, существует множество видов крыш, и описать подробно все – не представляется возможным в одной статье. Ну а во-вторых, чтобы не запутывать Вас, я, пожалуй, перенесу эту тему в отдельную статью.

8.6 Кровля

8.6.1 Кровля должна обеспечивать защиту конструкций крыши и дома от проникания дождевой, талой воды и снега. В ендовах и местах примыкания кровли к другим конструкциям дома с этой целью дополнительно должны устанавливаться водоотводящие фартуки и сливы.

8.6.2 Материал кровли, ее состав и устройство должны соответствовать требованиям СНиП II-26 и дополнительным требованиям настоящего Свода правил.

8.6.3 Для устройства водоотводящих фартуков и сливов могут использоваться рулонные кровельные материалы, а также листы из оцинкованной стали толщиной не менее 0,30 мм, меди толщиной не менее 0,40 мм, алюминиевых сплавов толщиной не менее 0,50 мм.

8.6.4 Кровельные материалы должны укладываться в соответствии со строительными нормами и правилами, а также инструкциями, разработанными изготовителями материалов. При этом должны выполняться следующие дополнительные требования:

– при укладке битумных плиток на крышах с уклоном 1:3 и более нахлест верхних плиток на нижние должен быть не менее половины размера плитки по скату;

– при укладке битумных плиток на крышах с уклоном менее 1:3 нахлест верхних плиток на нижние должен быть не менее двух третей размера плитки по скату;

– гвозди или крепежные скобки, прикрепляющие битумные плитки к кровельному настилу, должны быть накрыты верхним рядом плиток;

– кровля из рулонных материалов должна состоять не менее чем из трех слоев, наклеенных на битумной мастике;

– кровля из рулонных материалов, укладываемая на сплошной настил из материалов на основе древесины, должна иметь дополнительный нижний слой из пергамина, уложенного насухо (без приклейки) на всю площадь настила так, чтобы нахлесты всех краев полотнищ пергамина составляли не менее 50 мм; дополнительный слой пергамина под многослойной кровлей можно не укладывать, если в местах соединения плит настила используется герметизирующая лента, а поверхность грунтуется битумом;

– кровля из асбестоцементных волнистых листов укладывается на обрешетку из деревянных брусков сечением не менее 60х60 мм, расположенных с шагом не более 400 мм;

– покрытие из металлических (плоских и профилированных), полиэфирных листов и листов из поливинилхлорида укладывается на обрешетку из деревянных брусков сечением не менее 38х38 мм, расположенных с шагом не более 250 мм.

8.6.5 Гвозди и крепежные скобки

8.6.5.1 Гвозди, применяемые для крепления кровельных покрытий к настилу из пиломатериалов, должны быть изготовлены из коррозионно-стойкого металла или оцинкованы горячим способом.

8.6.5.2 Гвозди должны иметь достаточную длину, чтобы проникать в настил не менее чем на 12 мм, но не проходить его насквозь.

8.6.5.3 Гвозди для крепления кровли из битумных рулонных материалов и битумных плиток должны иметь диаметр не менее 10 мм, а головки – не менее 3 мм.

8.6.5.4 Скобки для крепления битумных плиток и рулонных материалов к настилу из фанеры должны быть коррозионно-стойкими и забиваться так, чтобы наружная часть скобки была направлена параллельно карнизу. Скобки должны иметь длину забиваемой части не менее 20 мм, толщину – не менее 1,6 мм, ширину – 25 или 11 мм.

Начальный этап возведения стен – сборка каркаса

Каркас определяет геометрию дома, обеспечивает его жесткость и безопасность

Именно поэтому так важно правильно выбрать для него стройматериал и соблюсти технологию возведения

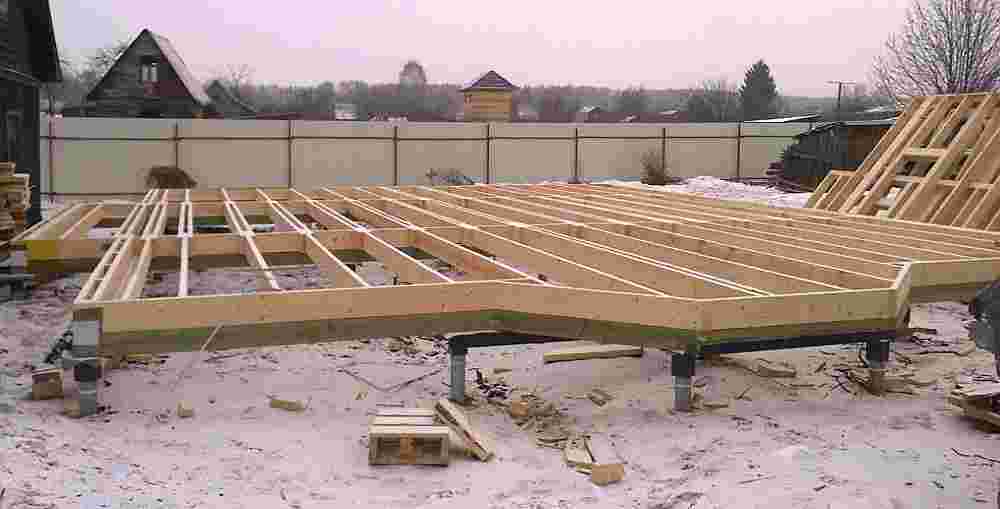

Нижняя обвязка – используемый материал и подготовка к укладке

Через неделю после заливки фундамента можно приступать к укладке нижней обвязки. Она представляет собой опору для будущих стен, соединяет их с фундаментом. Чаще всего выполняется из бруса с прямоугольным сечением 150х200 мм.

Вы можете выбирать между цельным и клееным брусом. Их основные отличия – показатель прочности и цена. Клееный брус способен выдержать большую нагрузку, но и цена у него выше, чем у цельного.

Непосредственно перед укладкой обвязки обязательно проверяют ровность фундамента. Если горизонталь выдержана, приступают к гидроизоляционным работам. Для этого используют битум или рубероид.

Обратите внимание! При отклонении горизонтали больше, чем на 10 мм используют строительный раствор. Если отклонение менее 10 мм, под обвязку подкладывают дощечки

Соединение брусьев нижней обвязки и ее фиксация на фундаменте

К фундаменту обвязку крепят с помощью анкерных болтов. Отверстия для них делают в брусьях и фундаменте на расстоянии 1-1,2 м друг от друга. Анкеры должны иметь диаметр 12-16 мм и входить в бетон на глубину не менее 100 мм. Выбирайте анкерные болты с шестигранной гайкой и широкой шайбой.

Между собой брусья можно соединять несколькими способами

Особое внимание следует уделить углам. Для этих участков подходят следующие типы соединений:

«в полдерева» и «в лапу»;
«ласточкин хвост»;
«коренной шип».

Последние два варианта надежные, но трудоемкие. Именно поэтому на практике широко используют соединения «в полдерева» и «в лапу».

Соединение «в полдерева» подразумевает выпиливание части бруса. Высота выпила равна ½ от толщины пиломатериала, а глубина – его полной толщине. Соединение «в лапу» выполняют аналогичным образом, но срез делают под углом. В результате выступающая часть бруса имеет трапециевидную форму.

При этом брусья дополнительно укрепляют металлическими уголками с усилением, гвоздями 120-150 мм. Можно также использовать нагель – деревянный штырь, соединяющий брусья между собой. Он должен быть чуть меньше по высоте и диаметру, чем заранее подготовленное для него отверстие. Связано это требование с последующей усадкой каркасного дома.

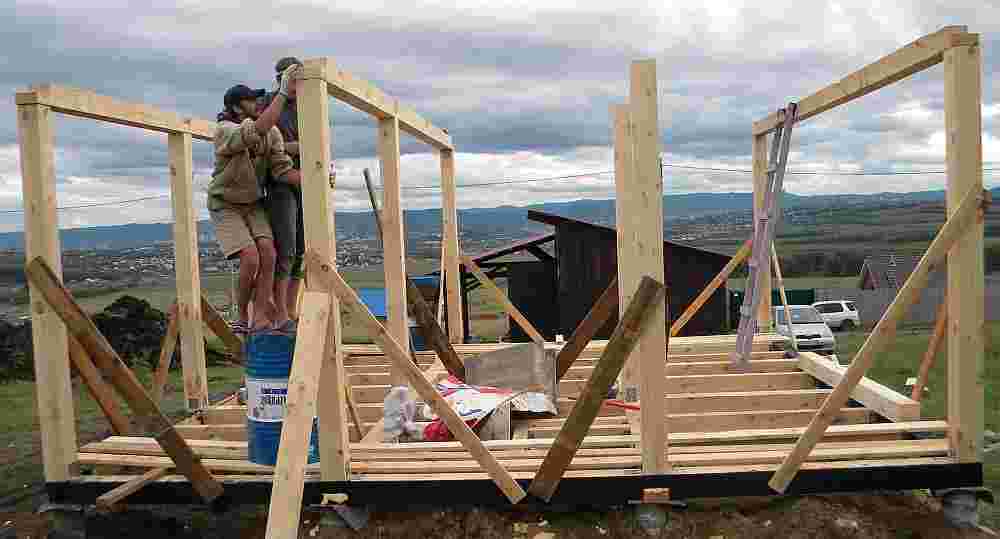

Установка вертикальных стоек

Вертикальные стойки каркаса начинают устанавливать с углов. Для фиксации угловых элементов на нижней обвязке используют металлические усиленные уголки.

Стойки на прямых участках можно закрепить путем полной или неполной вырубки или с помощью все тех же стальных уголков. В данном случае подойдут обычные изделия без дополнительного усиления.

Метод вырубки предполагает выпиливание в брусьях обвязки специальных пазов. Их ширина соответствует аналогичной величине вертикальной стойки, а высота равна 30-50% от толщины обвязочного бруса. При полной вырубке торец стойки полностью утапливается в ней на выбранную высоту, при неполной – лишь частично. В результате выпила он приобретает Г-образную форму.

Обратите внимание! Если вы выбираете метод вырубки, то длину стоек, соответствующую высоте будущих стен, нужно увеличить на высоту двух пазов. Шаг стоек во многом зависит от заранее выбранного материала стен

Шаг стоек во многом зависит от заранее выбранного материала стен.

Выполнение верхней обвязки

Верхнюю обвязку выполняют аналогично нижней. Крепление стоек к ее горизонтальному брусу также может осуществляться с помощью металлических уголков или вырубки. При этом выбирают тот способ, который уже был использован при работе с нижней обвязкой.

Это важно! Верхние пазы для стоек следует вырубать строго перпендикулярно нижним. Это позволит избежать перекоса каркаса

Каждую вертикальную стойку не только вставляют в вырубленный паз, но и дополнительно фиксируют двумя гвоздями. Они должны быть заглублены в элемент каркаса не менее чем на 100 мм.

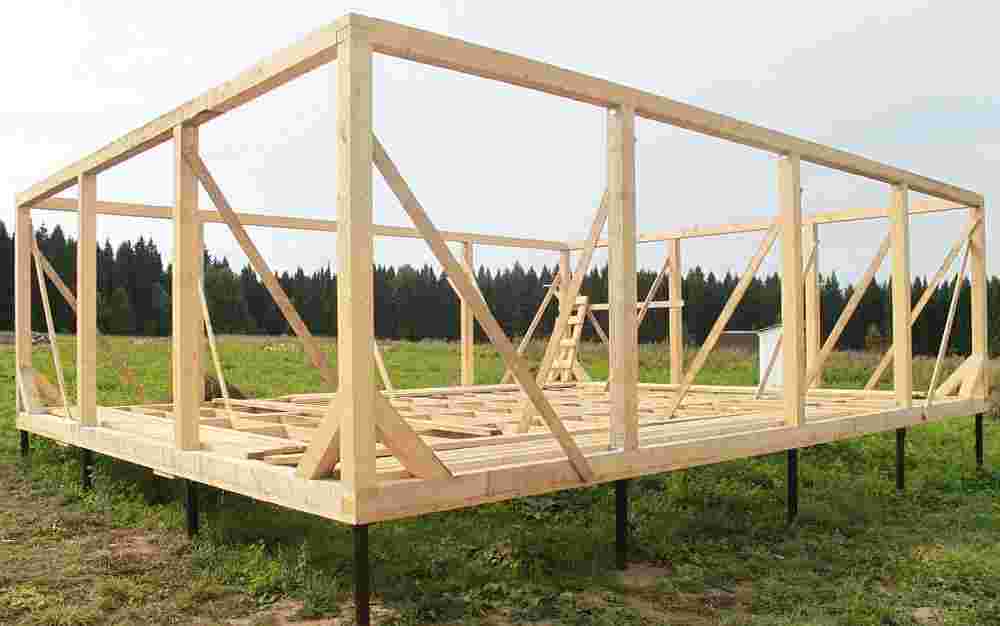

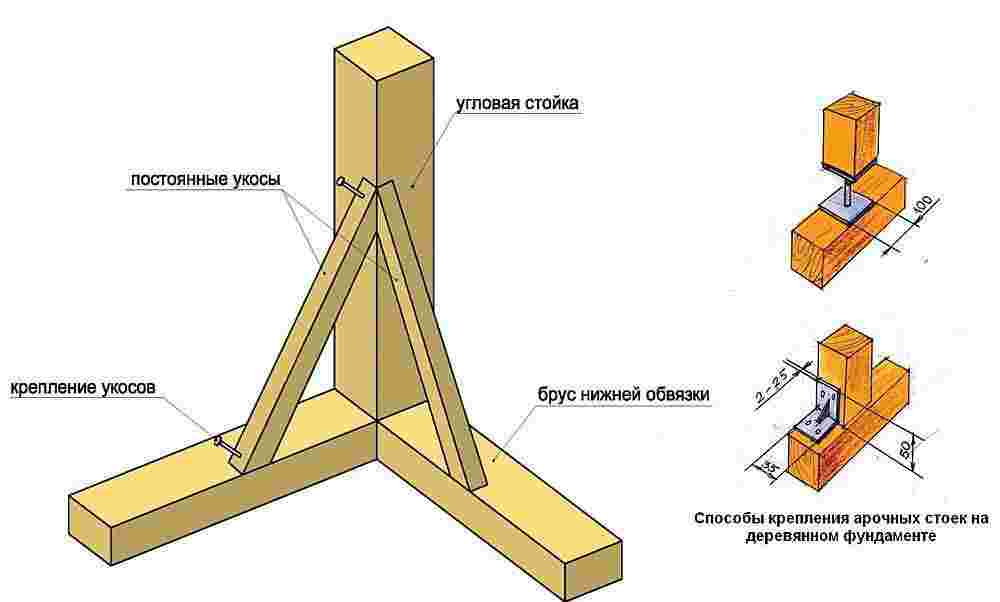

Укосины – для чего они нужны

Укосины – это доски с сечением 25х100 мм. Зафиксированные на брусьях нижней, верхней обвязки и стойках, они придают конструкции пространственную жесткость.

Это важно! Не путайте с длинными укосинами, которые соединяют несколько стоек, короткие распорки в пределах одного вертикального элемента

Устанавливают укосины под углом 45-60°, вырезая для них пазы в каркасе. В местах выпила их дополнительно фиксируют двумя гвоздями. Для стен длиной до 6 м достаточно две укосины, направленных от центра нижней обвязки к двум верхним углам. Для стен большей длины их количество также можно увеличить.

Что такое каркасный дом

Свое название этот вид постройки получили лишь потому, что основа самого строение – это каркас из пиломатериалов: брусы, доски, рейки. Сегодня есть технология, основанная на сооружении каркаса из металлопрофиля или легких стальных гнутых конструкций, изготовленных из оцинкованного стального листа. Оба последних варианта – это металлические конструкции.

Принцип же строительства каркасных домов, в независимости от используемых стройматериалов, одинаков:

сооружение каркаса;
монтаж утеплителя между каркасными элементами;
обшивка строения изнутри или снаружи плитными или листовыми строительными материалами.

Каркасный дом из пиломатериаловИсточник pinterest.com

Выбор материала для кровли

Выбор кровельного материала зависит от уклона скатов. В этом случае будут соблюдены необходимые требования по безопасности и увеличен срок службы крыши.

Если рекомендуемый уклон не соблюдать, то придется изменять элементы конструкции: делать более частую обрешетку, усиливать гидроизолирующий слой, крепить кровельный материал с меньшим шагом и т.д.

Ниже приведены основные типы кровельных материалов и угол уклона, который надо соблюдать при монтаже:

Профнастил – от 10 градусов
Шифер – от 12 до 60 градусов
Еврошифер (ондулин) – от 6 градусов и выше
Керамическая черепица – 18-60 градусов
Полимерпесчаная черепица – 18-60 градусов
Битумная черепица – от 12 градусов без ограничения максимального уклона
Металлочерепица – от 15 градусов

Выбирая тип кровельного материала надо соблюдать следующие рекомендации:

Материал должен соответствовать конфигурации кровли
Срок службы материала должен быть максимально приближен к сроку годности самой кровли
Выбранный материал должен соответствовать эстетическим и экономическим критериям владельца. Надо учитывать сложность кладки и стоимость кровельного материала, сложность схемы крыши и т.п
Кровельный материал должен обладать максимально «выгодными» характеристиками: долговечность, устойчивость к механическим и климатическим воздействиям, простота ухода, морозоустойчивость, уровень звукоизоляции, климатические условия и т.д. Если вы живете там, где часто идет град, не стоит выбирать кровельный материал, который после первого выпадения осадков превратится в лохмотья

Нюансы монтажа кровли

Наиболее простым вариантом для самостоятельной постройки будет обустройство односкатной кровли. Иные варианты требуют наличия опыта и знаний.

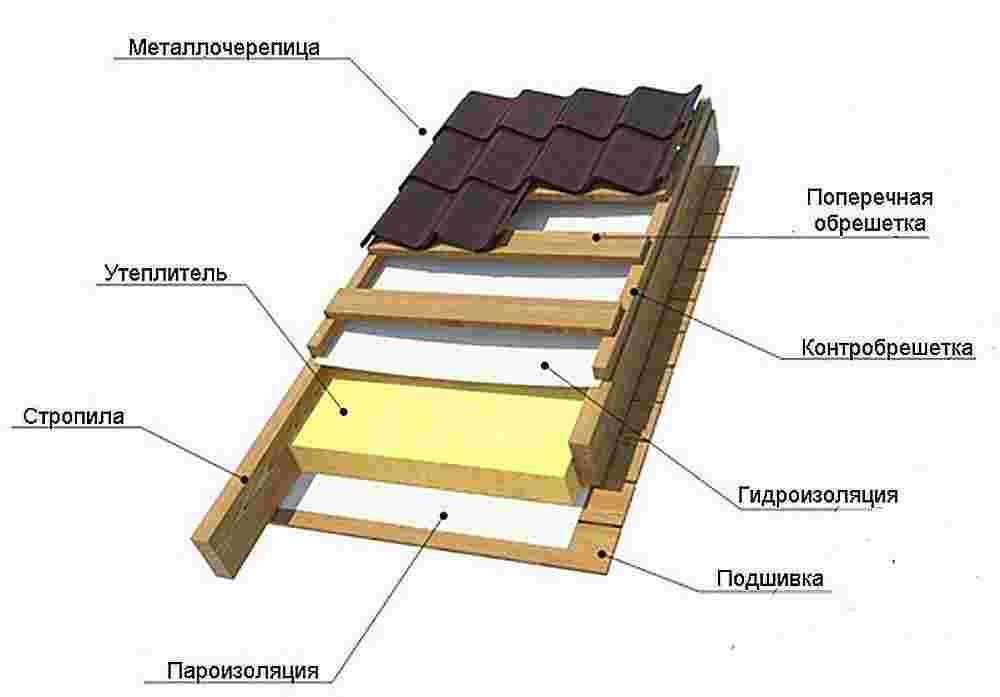

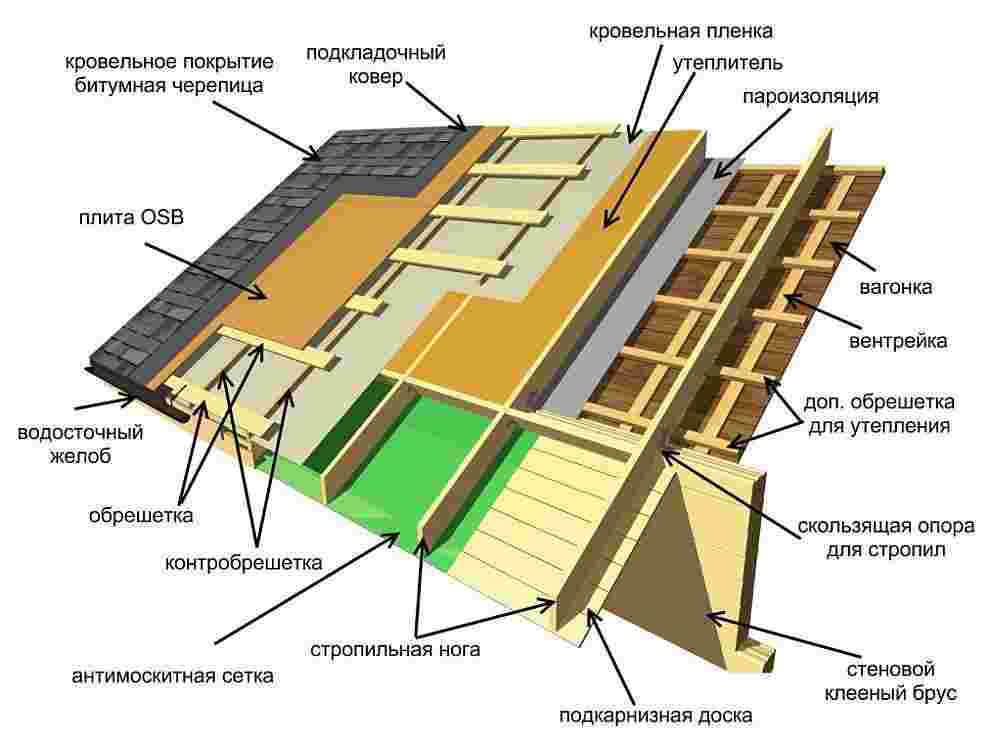

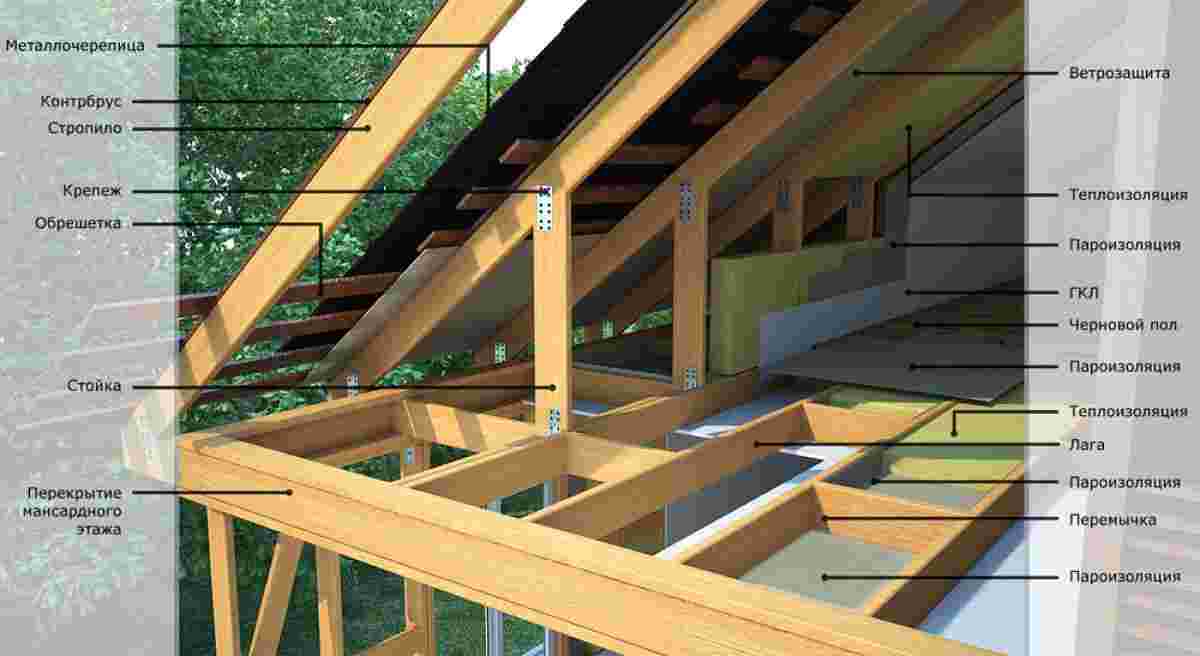

Крыша каркасного дома возводится следующим образом:

Монтируется стропильная система;
Производится укладка утеплительного материала, паро-гидроизоляции;
Осуществляется монтаж обрешетки и контробрешетки;
Делается укладка кровельного материала.

Стропильная система

Система стропил крыши каркасного дома должна быть правильно спроектирована и тщательно просчитана. Необходимо выбрать правильное сечение бруса, используемого для монтажа стропил, расстояние между отдельными элементами и их длину. Общая прочность конструкции зависит от длины стропильной ноги и шага ее размещения, угла наклона ската (чем он меньше, тем меньшей нагрузке подвергается поверхность), климатических условий региона, веса кровельного материала.

Расчеты сечения стропил выполняются при помощи специальных таблиц.

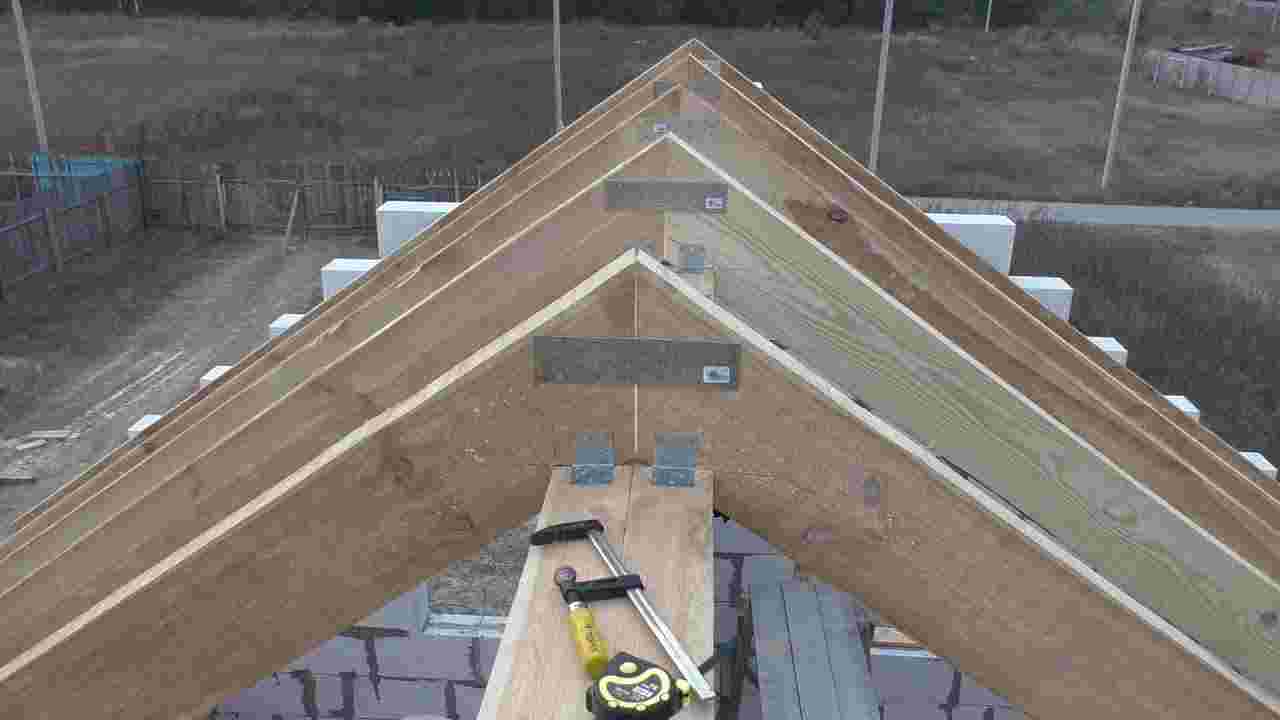

Монтаж стропил

Долгий срок службы крыши каркасного дома зависит от правильности выполнения монтажа балок. Для их обустройства лучше всего использовать брус, имеющий сечение 50×150 либо 50×200 миллиметров.

Сперва необходимо собрать первую пару стропильных ног, которая будет своеобразным шаблоном для остальных. Порядок выполнения работ следующий:

Необходимо взять два бруска и разместить их друг к другу под прямым углом. Для крепления можно применять простые гвозди. Получившуюся конструкцию крепим на одной стороне мауэрлата.

Далее при помощи доски устанавливаем угол, который в будущем будет использовать в роли ската. От края стены должно быть выдержано расстояние как минимум в 40 см. Оно будет использовано для водостока.

Когда выверен необходимый угол, требуется закрепить брус. Линии среза нужно отметить при помощи обычного карандаша. После сборки нескольких элементов требуется соединение двух пар стропил. Крепеж следует осуществлять по обе стороны. Если требуется, то можно «нарастить» стропильные ноги.

Получившиеся стропила поднимаются на крышу, чтобы закрепить их по балкам. Для обеспечения прочности конструкции необходимо установить брус для упора.

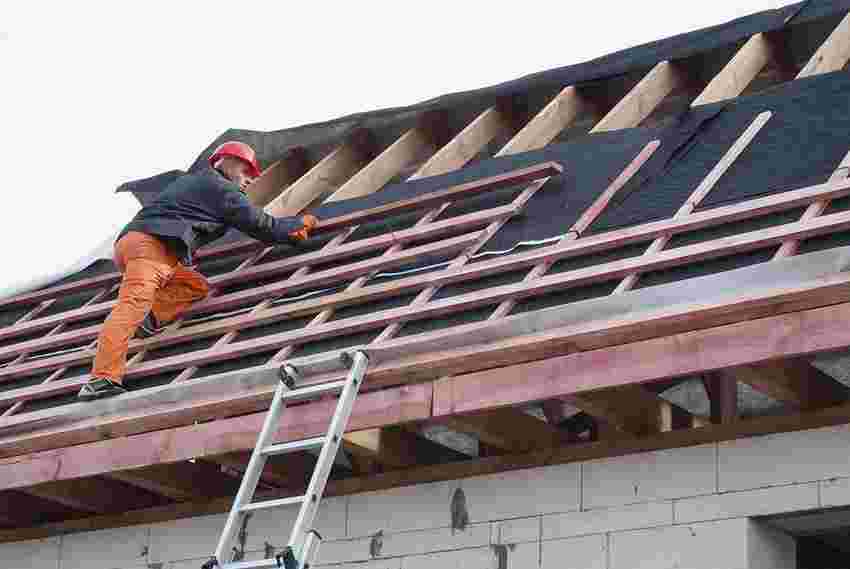

Надежная защита от плохой погоды будет обеспечена только в том случае, если односкатная крыша установлена строго по технологии. Для этого между стропилами по бокам необходимо натянуть веревку. Она будет выполнять роль маячка и ориентира, согласно которому выставляется уровень всей конструкции. Шаг установки стропил составляет 60-80 см и он не должен изменяться.

Перед началом работ требуется произвести расчет необходимого количества стропильных элементов. Между стропилами требуется прибить две поперечные доски, которые укрепят конструкцию. Для того, чтобы защитить крышу от атмосферных осадков, потребуется монтировать диффузную мембрану.

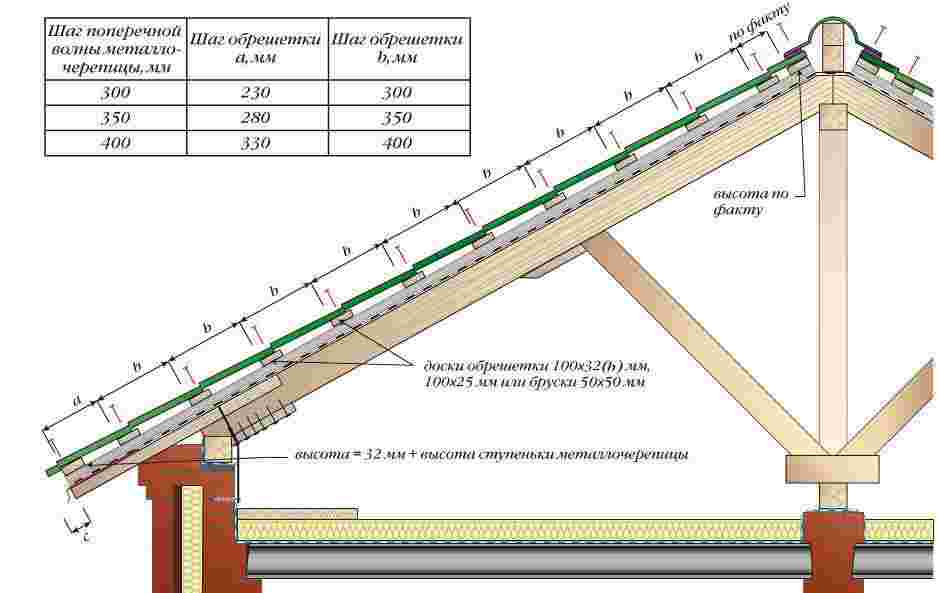

Размеры обрешетки и расстояние между ее отдельными элементами рассчитывается по специальным формулам. Для произведения правильных расчетов необходимо учитывать уклон кровли и используемый материал для ее отделки. Для обустройства обрешетки используется брус, имеющий сечение от 40 до 50 миллиметров.

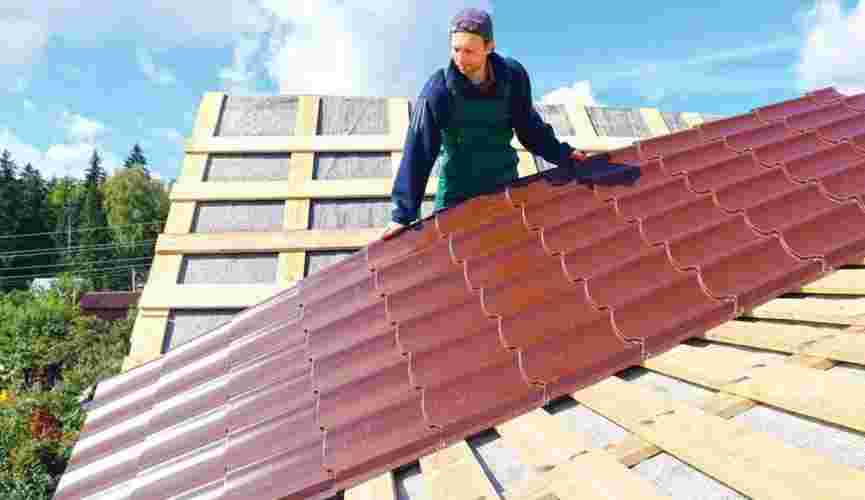

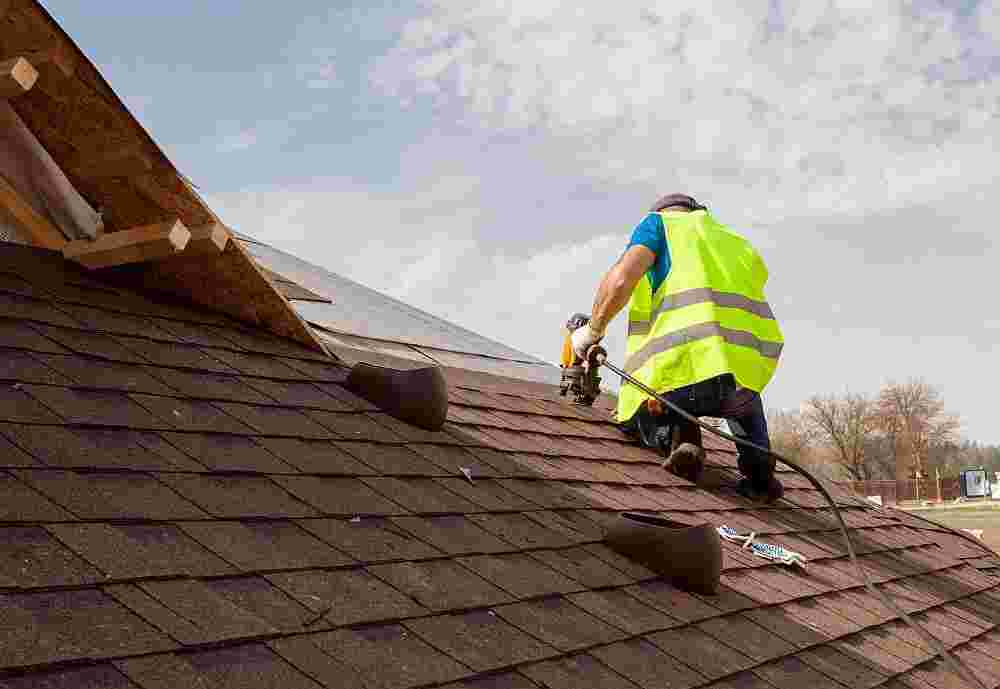

Укладка кровельного материала

Первый шаг – монтаж карнизной планки. Для выполнения работы потребуются саморезы. Следом на крышу поднимают металлическую черепицу, так же фиксируемую на карнизной планке саморезами.

При монтаже случается, что одного листа кровельного материала недостаточно. Тогда следует нарастить его длину. Укладка производится внахлест. По аналогии производится крепление всего материала.

Вот собственно говоря и вся инструкция, по которой строится крыша для каркасного дома. Рекомендуем вам посмотреть видео, наглядно демонстрирующее каждый этап выполнения работ:

Устройство стропильной системы

Устанавливать стропила каркасного дома можно только после надежной фиксации потолочных балок. Для изготовления стропилин потребуется брус, сечение которого может составлять 5*15 или 5*20 см.

Чтобы изготовить стропила каркасного дома своими руками, необходимо предварительно сделать шаблон из досок, для чего выполняют следующие действия:

Две доски прикладывают кромками перпендикулярно друг другу и скрепляют с помощью гвоздя или самореза.
Конструкцию поднимают вверх и ставят нижними кромками на мауэрлат. Чтобы определить уклон ската, нужно ровно установить собранный элемент, при этом нижние кромки досок вывести на 40-60 см за уровень стен.
После того, как будет найден оптимальный уклон скатов, между досками прибивают поперечину, фиксируя величину угла. На этом же этапе отмечают линии среза стропилин при соединении встык и прямоугольных срезов в местах стыковки с мауэрлатом.
Расчет элементов должен проводиться с особой точностью.

По готовому шаблону собирают две стропильные фермы, которые будут установлены по краям крыши. Между стропильными ногами обязательно устанавливают поперечину.

Если длина стропилин не соответствует высоте крыши, то их можно нарастить одним из способов:

Сращиванием бруса.
Соединением стропилин внахлест.
Соединением встык.
Спариванием стропил.
Соединением с помощью стального уголка и опорного подшивного бруса.
Скользящим соединением.

Готовая стропильная ферма поднимается на крышу и крепится к мауэрлату каркасного дома.

Между установленными стропилами натягивают веревку или строительный шнур, который будет выступать в качестве ориентира при установке промежуточных стропильных ферм.

Для определения количества стропильных ферм расстояние между крайними элементами делят на установленный шаг между стропилинами, который в большинстве случаев равен 60-80 сантиметров.

По основному шаблону собирают нужное количество стропильных ферм и поднимают их наверх, где устанавливают на определенном расстоянии друг от друга и надежно закрепляют. Крепление стропил в каркасном доме выполняется с помощью скоб или уголков. Между стропильными ногами прибивают по две доски, фиксирующие элементы между собой.

Уклон кровли – как сформировать и для чего нужно

Первая задача кровли – изолировать внутреннее пространство дома от внешних факторов (дождь, снег). Чтобы избежать замоканий и протечек, необходимо обеспечить гарантированный сток воды с поверхности крыши во время дождя и таянья снега. Именно с этой целью выполняют наклон поверхности кровли

От уклона кровли зависит парусность всей конструкции. Слишком крутой угол обеспечит полный сток воды и снега, но сделает уязвимой крышу перед порывами ветра. К тому же не все кровельные материалы можно применить на крутых крышах.

Малый угол расширит ассортимент кровельного ковра, но повысит риск того, что вода будет стоять на крыше после дождя или при таянье снега.

Угол наклона односкатной кровли должен быть оптимальным. Но всё же формирование того или иного угла зависит от выбора кровельного материала и региона строительства с характерными погодными условиями и уровнем осадков.

Формирование угла наклона при балочной системе выполняется за счет разновысоких стен дома.

Используя фермы, угол наклона кровли формируется углом установки верхнего пояса. При этом, учитывая, что ферма с её элементами рассчитывается специальными компьютерными программами, можно быть уверенным, что угол наклона в этом случае будет оптимальным. Будут учтены и погода, и нагрузки от снега и ветра.

Особенности монтажа

Несмотря на кажущуюся простоту, устройство плоской крыши в каркасном доме имеет свои нюансы, соблюдение которых приводит к правильному результату.

Самой главной особенностью монтажа плоских конструкций является разуклонка. Это мероприятие по обеспечению стока воды в организованные каналы и воронки. Угол наклона плоскости невелик – 1,5 – 4,0 градуса, но соблюдать его необходимо, чтобы после дождя или таянья снега на оставалось луж на поверхности.

Это же требование относится и к подготовке поверхности. Она должна быть ровной без ямок и борозд.

Второй нюанс – пароизоляция. На всех плоских кровлях имеется парапет – конструкция, ограждающая край крыши. Укладывая пароизоляцию, необходимо заводить её внахлест на парапет (на 15 – 20 см). Тоже относится и к самим рулонам пароизоляции, которые должны перехлестываться.

Утепление кровли лучше проводить двумя слоями. При этом второй слой должен перекрывать стыковочные линии первого. Таким образом можно закрыть все возможные мостики холода, щели и неплотности прилегания утеплителя.

Гидроизоляция утеплителя – обязательный элемент плоской кровли. Это может быть ПВХ-мембрана, которая монтируется в один слой. Стоит особенно отметить, что монтаж гидроизоляционного слоя проводится также, как и пароизоляционного. Обязателен нахлест на парапеты и перекрытие полос между собой.

Тонких моментов при монтаже не так уж и много, но соблюдение их – обязательное.

Назначение, устройство, требования к каркасной конструкции

Основное назначение каркаса крыши – равномерное распределение нагрузки, опора для крепежа кровельного материала.

Мауэрлат – прочная опора для стропил. Для этих целей используется брус сечением 150*150 мм. Для каменной, бревенчатой постройки брус укладывают параллельно стенам. Для каркасных – на противоположных сторонах обвязки стен.

Среди основных требований, предъявляемых к каркасу односкатной крыши, выделяют следующие:

При укладке опор стропил на стенки разной высоты нужно сделать так, чтобы на ветровой стороне оказалась самая низкая

В этом случае нагрузка на крышу будет снижена.
Если укладка каркаса происходит в постройке с одинаковой высотой стен, то важно правильно провести расчеты и создать стойками оптимальный уровень уклона крыши. Образовавшийся фронтон зашить кровельным или другим материалом.
Для усиления каркаса односкатной крыши допустимо применять поперечные прогоны.
Для формирования каркаса в бревенчатой постройке важно учитывать возможный неравномерный уровень усадки бревен

Установить скользящие крепления для стропил. Соединение с мауэрлатом происходит способом вруба вплотную.

Усилить каркас односкатной кровли получится с помощью установки наклонных стоек (под 45 градусов), подкосов. Так нагрузка будет распределена между внутренними несущими стенами дома, постройки.

Какие нормы стоит учесть при строительстве каркасного дома

Теплый и недорогой комфортный дом, на возведение которого уйдет всего несколько месяцев – это ли не мечта любого, кто хотел бы сменить квартиру на загородную недвижимость.

Каркасная технология дает возможность реализовать все эти желания, но только в случае детального и точного соблюдения ее нормативов.

К сожалению, некоторые строительные фирмы, желая сорвать куш на быстрой и некачественной работе, дискредитируют само понятие каркасного строительства.

Знать, какие нормы стоит учесть при строительстве каркасного дома, в идеале должен каждый, кто выбрал этот способ, это позволит оценивать результаты критически и адекватно, а также не допустить отклонений, способных снизить качество жилья. Впрочем, есть и другой путь достичь желаемого – правильно выбрать подрядчика и не беспокоиться о мелочах.

Правила каркасного строительства

Каркасный дом выгодно отличается от строений, возведенных по другим технологиям – он теплый, комфортный, и может быть возведен в течение одного сезона.

Как и любая другая отрасль, строительство каркасных домов подчиняется своим нормам и правилам, они закреплены на законодательном уровне, и нарушение их влечет ответственность.

Для того, чтобы готовый дом только радовал, а не приносил разочарование, необходимо придерживаться ряда правил:

Заключение договора на проведение работ следует заключать только с профессионалами. Никаких шабашников или малоопытных деятелей из стран Ближнего Зарубежья – только высококвалифицированные строители, за которыми не придется проверять каждый забитый гвоздь. Многие дефекты не могут быть обнаружены при приемке объекта, они «вылезают» спустя некоторое время после начала эксплуатации, и их исправление может стоить очень дорого;
Использование качественных пиломатериалов. Несмотря на то, что в принципе брать для сооружения каркаса брус и доски естественной влажности можно, все же экономить на этом не стоит – лучше применить клееный или хотя бы хорошо просушенный брус, он так же не растрескается и не изменится в размерах со временем;
В строительстве каркасного дома мелочей нет – каждый момент является важным и ключевым. Дешевый крепеж может спустя некоторое время проржаветь и стать причиной деформации конструкции, некачественный утеплитель или не будет в полной мере выполнять свои функции, или, еще того хуже, начнет выделять вредные вещества, подрывая здоровье проживающих в доме людей.

Учитывая, что сама технология каркасного строительства является бюджетной, не стоит экономить на ее составляющих, так как качество редко бывает дешевым.

Особенности каркасного строительства

В возведении домов по каркасной технологии имеются свои нюансы, не встречающиеся при сооружении зданий других типов. К ним относятся:

Использование облегченного фундамента. Это ускоряет проведение работ и сокращает расходы;
Стены выполняют сразу две функции: служат основой конструкции и являются преградой для холодного воздуха, поступающего снаружи;
Вес каркасного дома на порядок ниже, чем у брусового или пенобетонного, с кирпичным разница еще более существенна;
Технология возведения каркасного дома менее трудозатратна, не требует значительных финансовых вложений и исключает продолжительное проведение работ – для этого достаточно всего одного сезона.

Проектирование каркасного дома – от фундамента до кровли, должно осуществляться в соответствии с общепринятыми нормами – всем известными СНИП. Это дает возможность добиться требуемого результата и избежать появления дефектов в процессе эксплуатации здания.

Также рекомендуем прочитать другие наши статьи

13 / 09 / 2019

Дача по-прежнему остается мечтой многих, особую актуальность это желание приобретает с появлением детей – свежий воздух, близость природы, свои овощи и отсутствие шума благоприятно влияют на здоровье всей семьи. Некоторые предпочитают покупать готовый дом, другие …

19 / 08 / 2019

Постройка или приобретение собственного загородного дома – всегда знаменательное событие, и приблизить его хотел бы каждый. Однако, далеко не всегда возможности совпадают с потребностями и тогда перед будущим владельцем недвижимости встает дилемма: заказать дом …

19 / 08 / 2019

Еще лет 10-15 назад винтовые сваи были чем-то экзотическим: строители рассказывали друг другу о том, как классно строить на них дома, но сокрушались по поводу их высокой цены, делающей их недоступными широкому кругу заказчиков. Сегодня положение дел кардинально изменилось, …

Расчет

Для проведения расчетов можно воспользоваться один из следующих способов:

Геометрический

По виду односкатная крыша – прямоугольный треугольник. Длиной стропильной ноги в этом случае будет гипотенуза. Для определения ее величины нужно воспользоваться теоремой Пифагора: сумма квадратов катетов равна квадрату гипотенузы.

Тригонометрический

Для вычисления высоты ската и угла наклона используем условные обозначения ключевых величин, где H – высота конька, S – длина ската, L – постоянная величина, равная длине пролета между стенами.

Используем в расчетах следующие формулы: tg ɑ= H/L и sin ɑ = H/S. Остается подставить в формулы исходные данные.

Стропильная система крыши из двух скатов

Устройство каркаса двухскатной крыши может проводиться по двум направлениям. Это либо система ферм, либо вариант с устройством наслонных или наклонных стропил.

Выбор того или другого варианта опять же исходит из функциональности чердачного помещения. При «холодном» варианте – фермы, во всех иных случаях – стропила.

Когда формируется стропильная система каркасного дома двухскатной крыши, я использую следующие элементы:

обвязочный брус – мауэрлат. В его качестве может выступать обвязка стен верхнего этажа каркасного строения;
стропильная нога (стропило) – балка от обвязки до конька. Как правило, это брус с минимальным сечением 150*50 мм, но окончательно выбор делаем после расчета. Сечение тем меньше, чем больше угол наклона;
ригели – элемент, который соединяет парные стропильные ноги в верхней части крыши. При мансардном этаже этот элемент будет являться основой для потолка помещения;
прогоны – доски связывающие между собой стропильные ноги по длине здания;
затяжка – тоже ригель, но соединяющий парные стропильные ноги внизу, возле мауэрлата. Может служить основой для пола мансардного помещения;
стойка (подпора) – элемент, который устанавливается по линии конька для создания опоры. Также при длинных стропилах может устанавливаться под каждую стропильную ногу с обеих сторон ската, что в последствии служит каркасом для стен мансардного помещения;
обрешетка, контробрешетка – неотъемлемые части стропильной системы дома. Служат для монтажа утеплителя (нижняя обрешетка) и кровельного ковра.

8.5 Кровельный настил

8.5.1 Кровельный настил устраивается по стропилам или стропильным фермам. Выполняется сплошным из фанеры или пиломатериалов. Настил является основанием для кровли и связывает несущий каркас крыши в горизонтальном направлении.

8.5.2 Фанера, применяемая для устройства кровельного настила, должна соответствовать требованиям распространяющихся на нее стандартов. Пиломатериалы должны отвечать требованиям ГОСТ 8486 к пиломатериалам не ниже 3-го сорта.

8.5.3 Кровельный настил из фанеры должен устанавливаться так, чтобы волокна поверхности фанеры были направлены под прямым углом к стропилам.

8.5.4 Соединения в настиле

8.5.4.1 Соединения листов и досок, перпендикулярные коньку крыши, должны располагаться на стропилах в шахматном порядке.

8.5.4.2 Зазоры между листами или торцами досок должны быть не менее 2 мм.

8.5.4.3 Опора для параллельных коньку кромок листов между стропилами выполняется из брусков сечением не менее 38х38 мм, прибиваемых к стропилам гвоздями.

8.5.5 Листы фанеры крепятся к стропилам гвоздями 50 мм с шагом вдоль стропил (балок) 300 мм, края листов крепятся такими же гвоздями с шагом 150 мм. При толщине листов более 20 мм применяются гвозди 60 мм.

8.5.6 В настиле из пиломатериалов ширина досок должна быть не более 290 мм. Доски шириной до 180 мм крепятся к каждому стропилу (балке) двумя гвоздями 50 мм, а шириной более 180 мм – тремя такими же гвоздями.

8.5.7 Толщина настила

8.5.7.1 Толщина настила для скатной и неэксплуатируемой плоской крыши должна быть не менее значений, содержащихся в таблице 8-6.

8.5.7.2 Толщина настила для эксплуатируемой плоской крыши должна соответствовать значениям, приведенным в таблице 6-2 для черных полов.

Фундамент – первый этап строительства каркасного дома

Сложным вопросом в рамках частного строительства был, есть и будет выбор типа фундамента. Деревянные строения характерны малым весом. Фундамент, как правило, так же выполняют «облегченным» по отношению к классическому «каменному» варианту дома. При этом все типы фундаментов (ленточные, плитные, свайные) могут применяться и для деревянных домов.

Выбор типа фундамента для каркасного дома в первую очередь зависит от инженерно-геологических условий – прочности грунта, уровня грунтовых вод и так далее. Для каркасного варианта строительства возможно применение столбчатых фундаментов.

Для экономии финансовых средств следует заказать инженерно-геологические изыскания в минимальном объеме. Хотя бы одну скважину глубиной около 5м. На основании отчета об изысканиях посредством консультаций со специалистом можно будет определить оптимальный вариант фундамента

Самостоятельное решение данного вопроса «на глазок» с высокой степенью вероятности обернется либо перерасходом материалов «в запас», либо проблемами в эксплуатации дома, установленного поверх слишком слабого фундамента.
Особое внимание следует уделять уровню грунтовых вод, сезонному их колебанию, а также риску появления верховодки – так называемой «почвенной воды». Оплата изысканий и консультаций со специалистом окупятся сторицей

Заключение

Несмотря на кажущуюся легкость работ, монтаж следует доверить опытной команде специалистов. Только они смогут точно рассчитать и смонтировать стропильную систему, при этом, не потратив лишние материалы. Опытные специалисты подскажут какой вид каркасной крыши лучше всего выбрать, помогут подобрать материал и сделать расчеты, учтут особенности вашего региона и лично ваши потребности.

От того, насколько прочной будет крыша, зависит надежность и безопасность дома и людей, которые в нем проживают. Кровля без должного утепления – это уменьшение срока службы всего дома, лишние траты на отопление, риск появления повышенной влажности и плесени. Поэтому для монтажа кровли за помощью стоит обратиться к профессионалам.
